模块化农场支撑框架结构设计

这套支撑框架结构主要面向设施农业场景下的棚架搭建需求，可作为中小型种植棚、养殖隔离棚的主体承重骨架使用，也可适配户外临时仓储遮雨棚、作业区遮阳架的搭建场景，在平原农业种植区、城郊休闲农场、山地特色种植基地都有适配空间。从实际使用角度看，框架承担整个上部覆盖层的承重，包括棚膜、遮阳网、喷淋管线以及常规雨雪荷载，同时要抵御户外常规风力带来的侧向载荷，避免结构出现失稳变形。

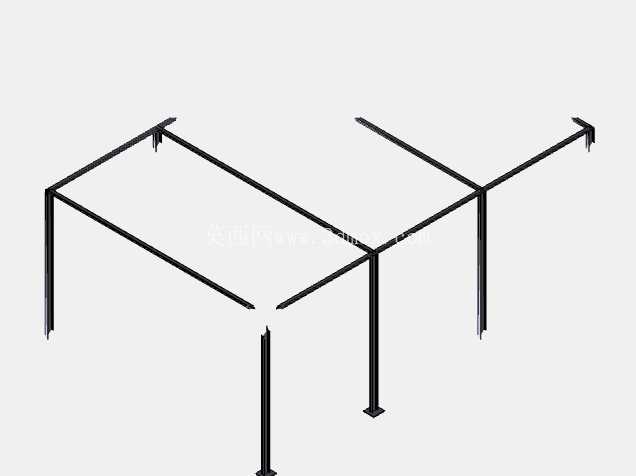

设计上采用了分段式型材拼接思路，所有竖向支撑柱底部都设置了方形固定底座，可直接通过膨胀螺栓与硬化地面锚固，也可搭配预埋地脚件在非硬化土面安装，安装边界灵活，不需要复杂的现场焊接作业，所有连接节点都采用预制的角件与紧固件拼接，现场只需要常规扳手即可完成组装，普通农户经过简单指导就能独立完成搭建，大幅降低了现场施工的技术门槛。横向杆件采用等截面型材，沿纵横两个方向排布形成稳定的矩形网格顶面，竖向支撑柱的排布间距经过载荷核算，单根立柱的承重冗余能够覆盖常规农业棚架的载荷需求，相邻立柱之间的横向连接杆件同时承担拉结作用，抵消侧向力带来的柱体倾斜风险，在框架的边角位置额外设置了斜向拉结的节点预留位，在风力较大的区域安装时可额外加装斜撑，进一步提升整体结构的抗风性能。

从结构尺寸逻辑来看，框架的整体跨度可根据实际场地需求灵活调整，单段横向杆件的长度采用标准化模数设计，可通过增减杆件数量适配不同长宽的场地，竖向支撑柱的高度也预留了截短调整空间，可根据种植作物的高度、作业人员通行需求调整最终安装高度，不需要额外定制非标杆件。所有杆件的截面选型都兼顾了承重性能与材料成本，避免过度设计带来的材料浪费，同时杆件表面做了防锈处理，能够适应户外高湿、有腐殖质的农业环境，减少后期维护成本。

在实际安装过程中，需要先确认场地的地面平整度，底座固定时要保证竖向立柱的垂直度偏差控制在合理范围内，避免后续安装横向杆件时出现节点错位；横向杆件拼接时要保证所有连接紧固件的预紧力一致，避免局部节点松动带来的整体结构受力不均。这套框架的拆解运输也十分便利，所有杆件都可打捆包装，单根杆件长度控制在常规运输车辆的装载范围内，不需要超长货运车辆，偏远乡村地区也能顺利配送到位。相较于传统的焊接式钢管棚架，这种模块化拼接的框架可重复拆装使用，当种植区域调整、棚址迁移时可全部拆解后重新组装，不会像焊接架那样切割后产生大量废料，材料复用率更高，长期使用的综合成本更低。框架顶部的网格结构也方便后续加装喷淋头、补光灯、监测传感器等附属设备，杆件上预留的通用安装槽位可直接固定各类配件，不需要额外钻孔破坏杆件结构，适配智慧农业改造的升级需求。
