角式法兰连接手动截止水阀结构设计

这款角式结构的手动水阀，主要应用在工业循环水系统、建筑给排水管路、化工介质输送支线等需要直角转向的管路节点中，相比直通式阀门，它能直接完成管路90度转向的通断控制，省去额外安装弯头的空间与成本，尤其适合管路排布紧凑、安装空间受限的设备夹层、管廊转角位置。从实际使用场景来看，这类阀门常被用在冷却水系统的设备进出口支路、消防水管网的分区控制段、污水处理单元的药剂投加管路中，依靠手轮的旋转带动阀杆升降，实现阀瓣与阀座的贴合与分离，从而精准控制管路内水流的通断，也可通过调节阀瓣的开启高度，对管路流量做节流调节，适配不同工况下的流量控制需求。

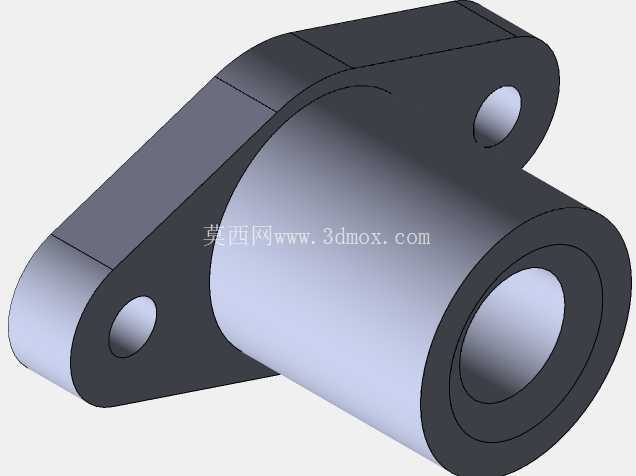

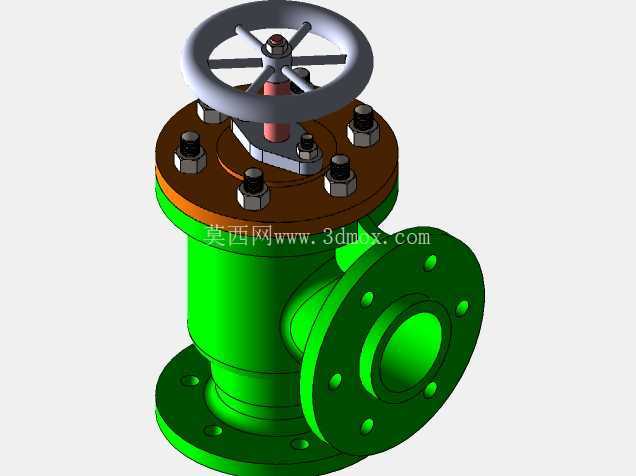

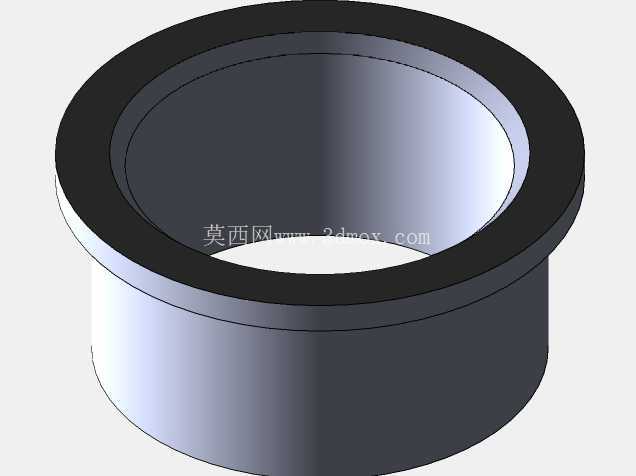

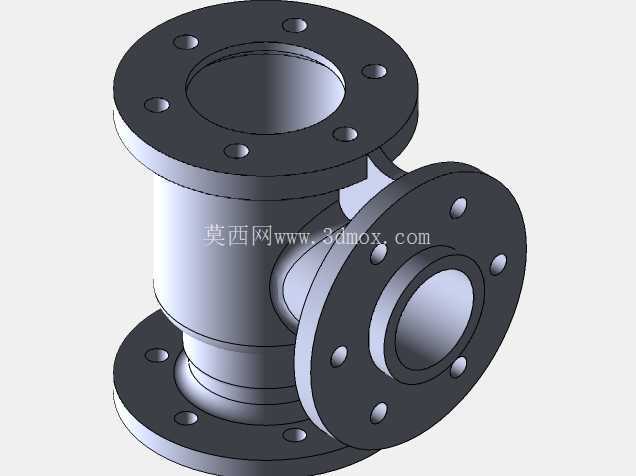

从结构设计逻辑来看，整体采用角式流道布局，进水端为底部垂直法兰接口，出水端为侧部水平法兰接口，流道在阀体内部完成90度转向，相比直通阀的直流道，角式结构的流道转折处做了圆弧过渡处理，能减少水流转向时的紊流与压损，降低长期运行过程中水流对阀体内壁的冲蚀磨损。阀体主体采用等壁厚渐变设计，法兰连接端的壁厚根据公称压力等级做了加厚处理，流道主体壁厚均匀，既保证承压强度，又能控制整体重量，避免不必要的材料浪费。顶部阀盖与阀体采用法兰螺栓连接结构，沿阀盖圆周均匀布置紧固螺栓，保证密封面的压力均匀分布，中法兰处的密封垫片采用耐水耐温的复合材质，可适配常温水、低于120摄氏度的热水等常规介质的密封需求，避免运行过程中出现外漏问题。

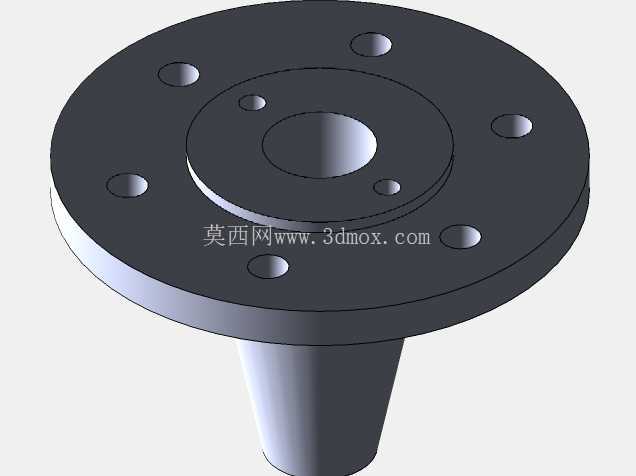

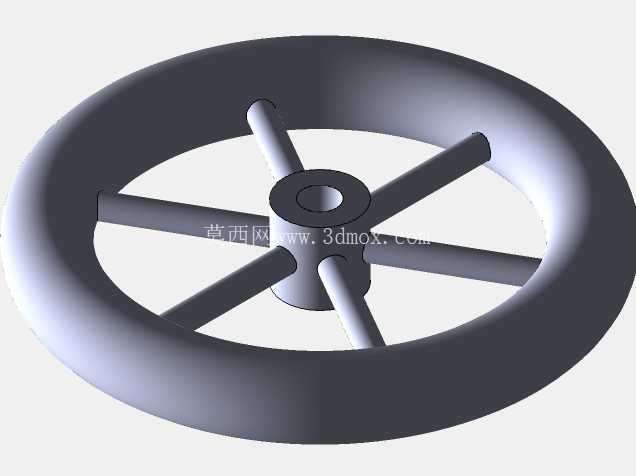

操作端采用轮辐式手轮结构，手轮直径根据操作力矩做了匹配设计，无需额外加力杆即可单人完成阀门的全开全关操作，手轮与阀杆之间通过键连接固定，阀杆采用梯形螺纹传动，传动效率适中，具备良好的自锁性能，当阀门调整到指定开度后，不会因为介质压力的波动出现阀杆自行转动、开度变化的问题。阀杆伸出阀盖的位置设置了填料密封结构，通过填料压盖压紧填料函内的密封填料，实现阀杆活动部位的动密封，长期运行如果出现微量外漏，只需均匀紧固填料压盖的螺栓即可补偿填料磨损，无需拆解整个阀门，维护操作十分便捷。

从安装边界尺寸来看，底部垂直法兰与侧部水平法兰均采用标准公称通径的法兰连接尺寸，法兰螺栓孔的数量、孔径、孔位分布均符合对应压力等级的管路法兰标准，安装时可直接与同规格的管路法兰配对，无需额外加工过渡连接件。阀门的整体高度从底部法兰密封面到手轮顶端的距离，以及侧部法兰端面到阀体对侧的宽度，都控制在常规角式阀的安装尺寸范围内，安装时预留的操作空间只需满足手轮360度旋转无遮挡即可，手轮的安装高度距离操作地面1.2米左右时，操作舒适度最佳，如果安装位置过高，可配套加装阀杆延长件，满足高空管路的操作需求。

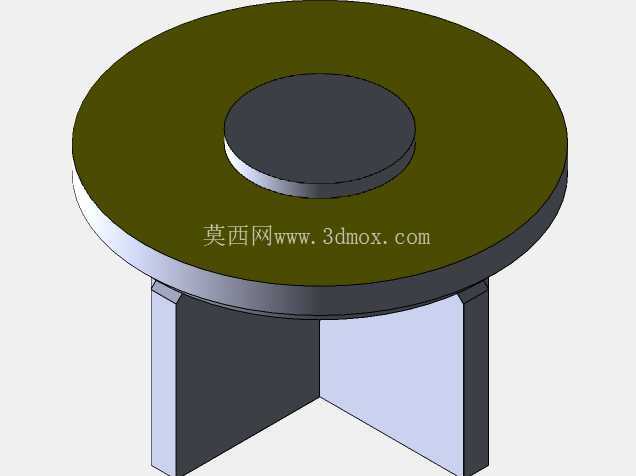

在功能特性上，这款阀门的阀瓣密封面采用平面密封结构，密封面经过精磨处理，全关状态下的密封性能可靠，可实现零泄漏截断，阀瓣与阀杆采用活动连接结构，关闭过程中阀瓣可自动微调角度，与阀座密封面完全贴合，避免因为阀杆与阀座的不同心导致密封面偏磨，延长阀门的整体使用寿命。阀体内部的流道没有多余的凸起与死角，介质流经时不会出现滞留区，适合输送清水、无固体颗粒的污水、低浓度腐蚀性水溶液等介质，长期运行不会出现介质沉积结垢的问题。日常维护过程中，只需定期对阀杆螺纹部位加注润滑脂，保证传动顺畅，检查填料部位的密封情况，即可满足长期稳定运行的需求，整体结构简单可靠，零部件通用性强，易损件都可直接采购标准配件更换，运维成本较低。
