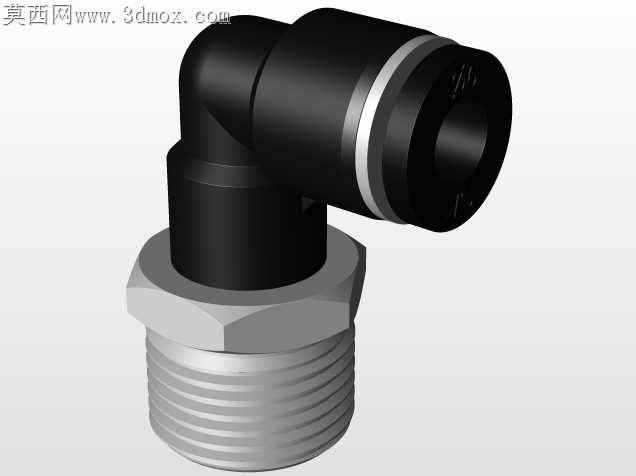

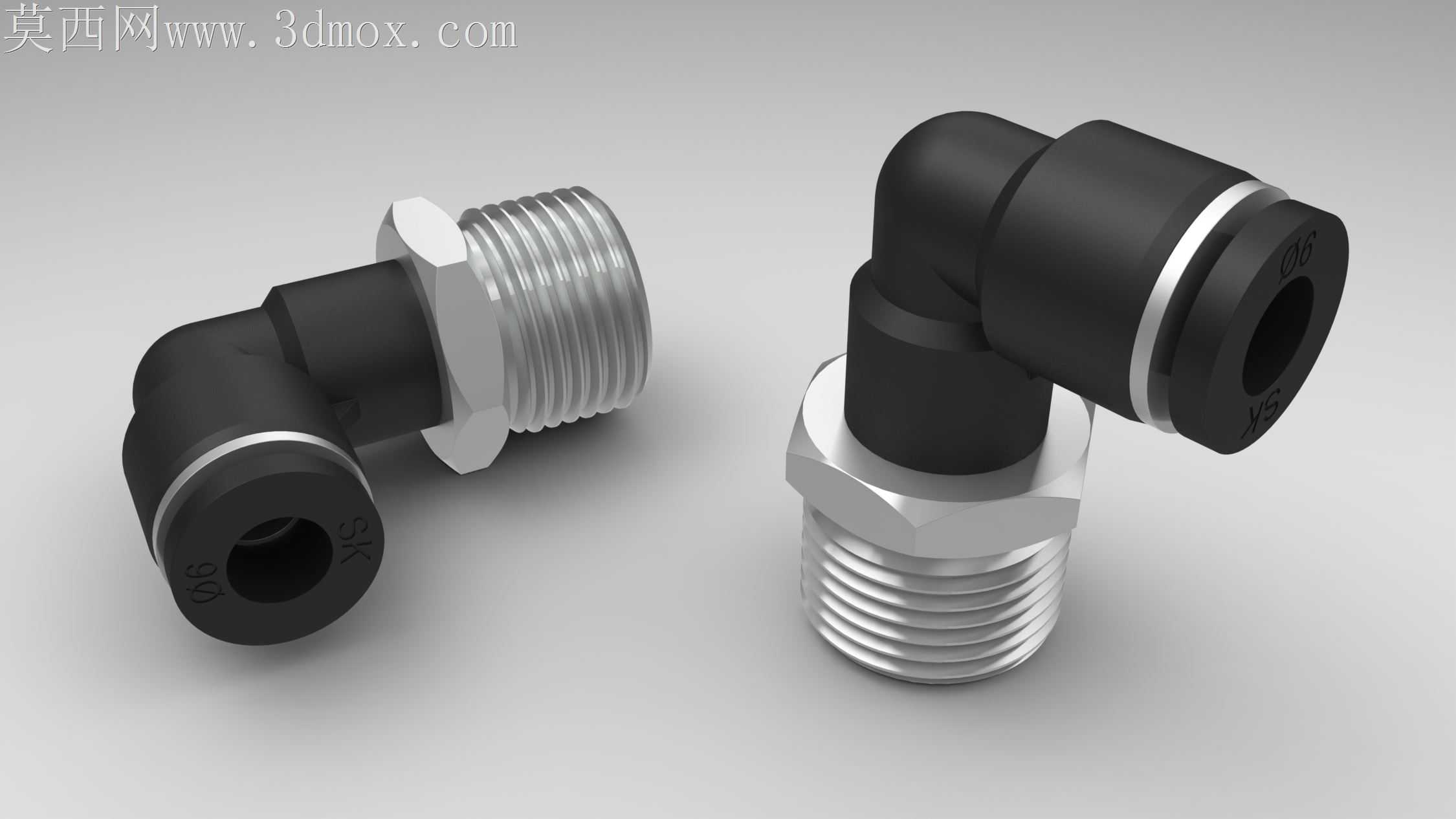

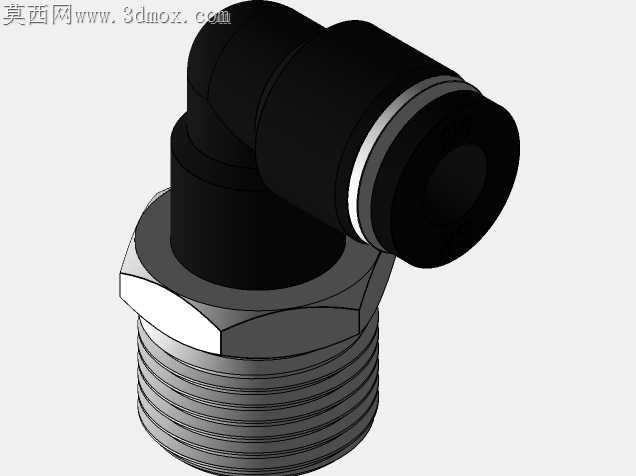

6毫米BSP螺纹L型快插气动接头

气动管路布设现场最常碰到的痛点，就是直角转向位置硬接直通接头带来的气管弯折憋压问题，轻则气路流量不足导致气缸动作迟滞，重则气管反复折损出现漏气爆裂，这款L型快插接头的结构设计，恰恰是针对这类现场工况做的加工适配优化。金属外螺纹段采用滚花六角基座，加工时特意在六角与塑料弯头衔接位置留了0.15毫米的退刀槽，既避免车削螺纹时毛刺刮伤塑料嵌件，也能让安装时扳手卡持的受力面完全落在金属部位，不会因为拧装力矩过大撑裂塑料弯头部分。快插端的卡簧槽做了1度的锥度倾斜，插入6毫米气管时，卡爪会顺着锥面均匀张开咬合气管外壁，不会出现偏载咬穿气管壁的问题，日常维护拔管时，按压端部的释放环，卡爪能完全回缩到槽内，不会勾住气管外壁带出碎屑，避免杂质掉进气路堵塞节流阀。金属螺纹与塑料本体的嵌合部位，做了一圈环形的倒钩滚花，注塑时塑料熔体填满滚花间隙，冷却后能承受12公斤的气压拉扯不脱开，不会出现车间里常见的接头蹦脱漏气问题。弯头的转角内流道做了圆弧过渡处理，没有直角台阶，压缩空气转向时的紊流噪音比普通直角接头低3分贝左右，长时间通气也不会因为气流冲蚀出现内壁磨损掉屑。黑色塑料本体选用的是耐油改性尼龙，接触车间里的气动三联件雾化润滑油不会开裂脆化，金属螺纹部分做了镀镍处理，在潮湿的焊接车间环境下也不会生锈卡死，后期拆换时不用费劲拧断螺纹残留在阀块里。快插端的密封胶圈特意选用了邵氏硬度70度的丁腈橡胶，常温下插拔寿命能达到五千次以上，低温环境下也不会硬化失去弹性，适配车间冬夏不同的温湿度工况。
