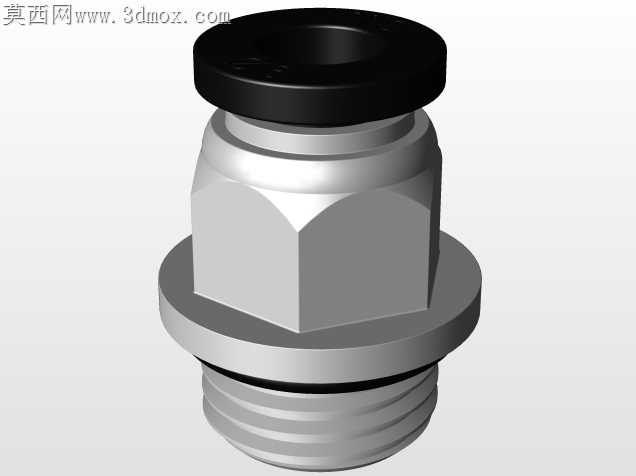

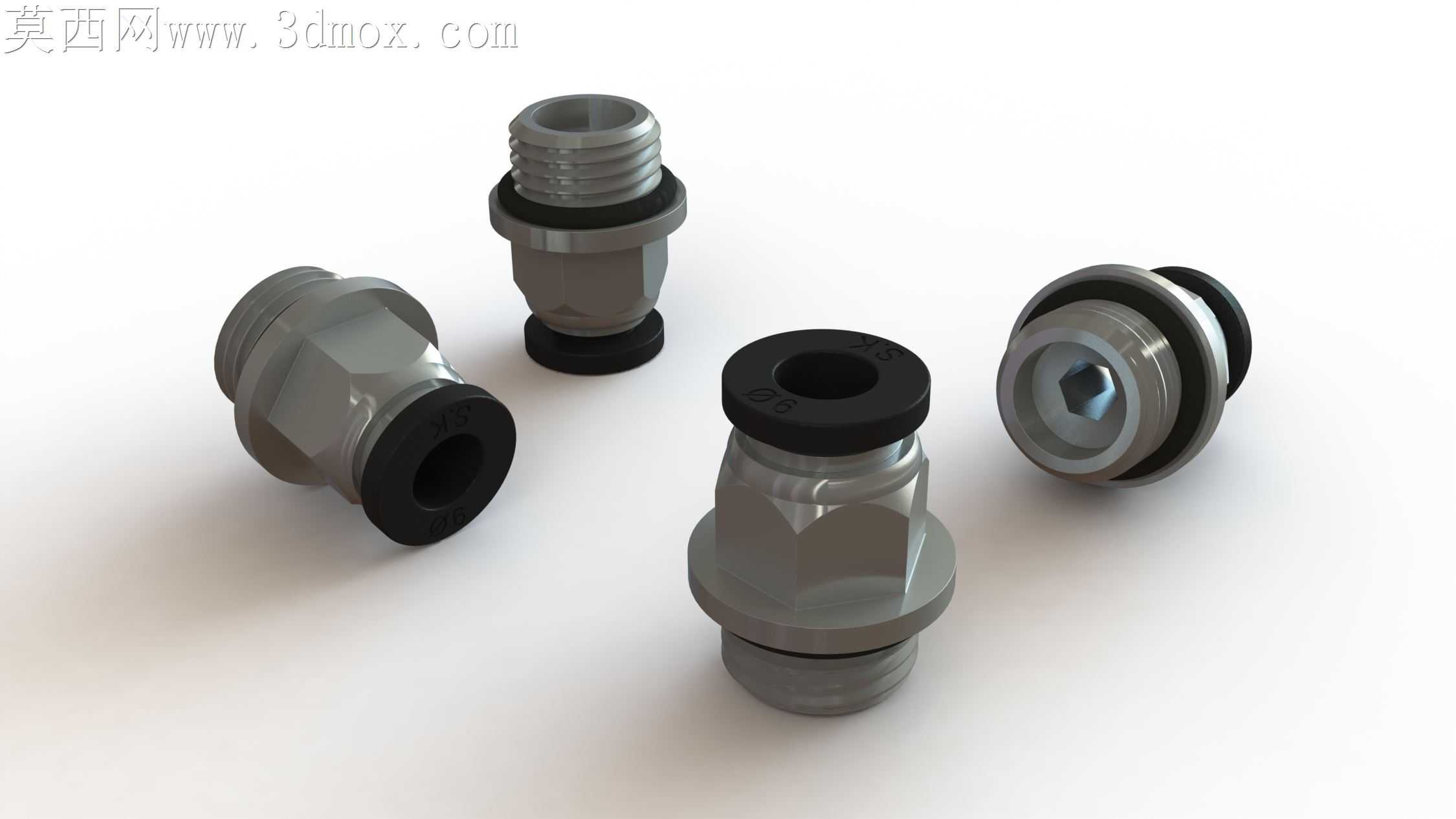

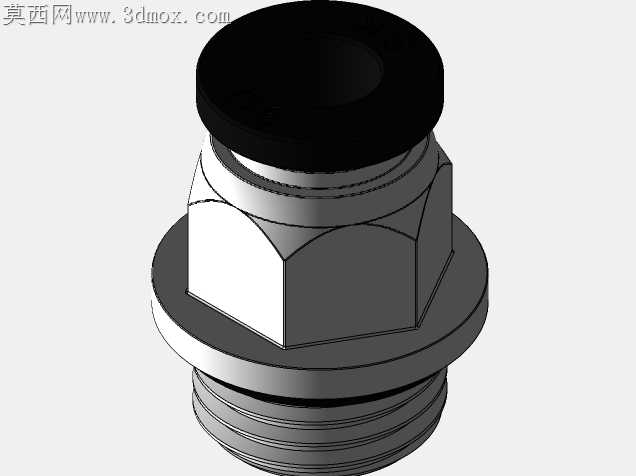

6mm管径BSP1/4-19外螺纹气动快插接头

气动快插接头在车间气路铺设、设备气动回路改造场景里，最常出现的失效点集中在三个位置：螺纹端密封渗漏、插管端卡爪咬管失效、六角拧接部位应力开裂。这款适配6mm气管、BSP1/4-19外螺纹的直通气动接头，在结构设计上完全围绕这些现场痛点做了针对性的细节处理。螺纹根部的密封垫圈预留了0.2mm的轴向压缩余量，既不会因为拧入力矩过大导致垫圈被挤溃溢出螺纹副，也不会因为力矩不足出现密封面贴合不严的漏气问题，垫圈采用邵氏70度的丁腈橡胶材质，耐常见气动回路的冷凝水、润滑油雾侵蚀，长期使用不会出现硬化开裂的问题。接头主体的六角拧接部位做了圆角过渡处理，摒弃了传统快插接头直角棱边的设计，避免气动扳手或者开口扳手拧接时，棱边应力集中导致的主体开裂问题，六角对边尺寸严格匹配标准扳手规格，现场安装时不会出现打滑拧毛棱角的情况。插管端的黑色释放卡圈做了防滑滚花处理，戴防滑手套操作时也能轻松按压实现气管拔插，卡圈下方的弹性卡爪采用开口均匀分布的六瓣结构，卡爪内侧做了倒齿咬合设计，气管插入后倒齿会嵌入气管外壁0.1mm左右的深度，即便气路出现0.8MPa的瞬时脉冲压力，也不会出现气管脱开飞出的安全隐患，卡爪和主体之间的限位台阶做了0.05mm的间隙配合，按压卡圈时卡爪能均匀张开，不会出现偏磨卡滞导致气管无法拔出的问题。接头内部的通气孔做了等径流线处理，没有突兀的台阶缩径，压缩空气通过时不会产生额外的紊流噪音，也不会因为局部节流导致气路压力损失过大。主体金属部分采用镀镍处理，表面粗糙度控制在Ra1.6以内，既具备不错的防锈能力，也不会因为镀层过厚影响螺纹配合精度和插管端的尺寸公差。接头的密封部位和卡持部位做了功能分区，密封用的O型圈位于卡爪下方，气管插入后O型圈会紧密贴合气管外壁，实现径向密封，和卡爪的机械固定功能完全独立，不会出现长期插拔后密封件磨损导致的漏气问题。这类直通快插接头在气动回路里用量极大，每一处细节的公差控制和结构优化，都能大幅降低后期现场维护的频次，减少气路渗漏带来的能耗损失。
