双跑折返式钢结构户外楼梯设计

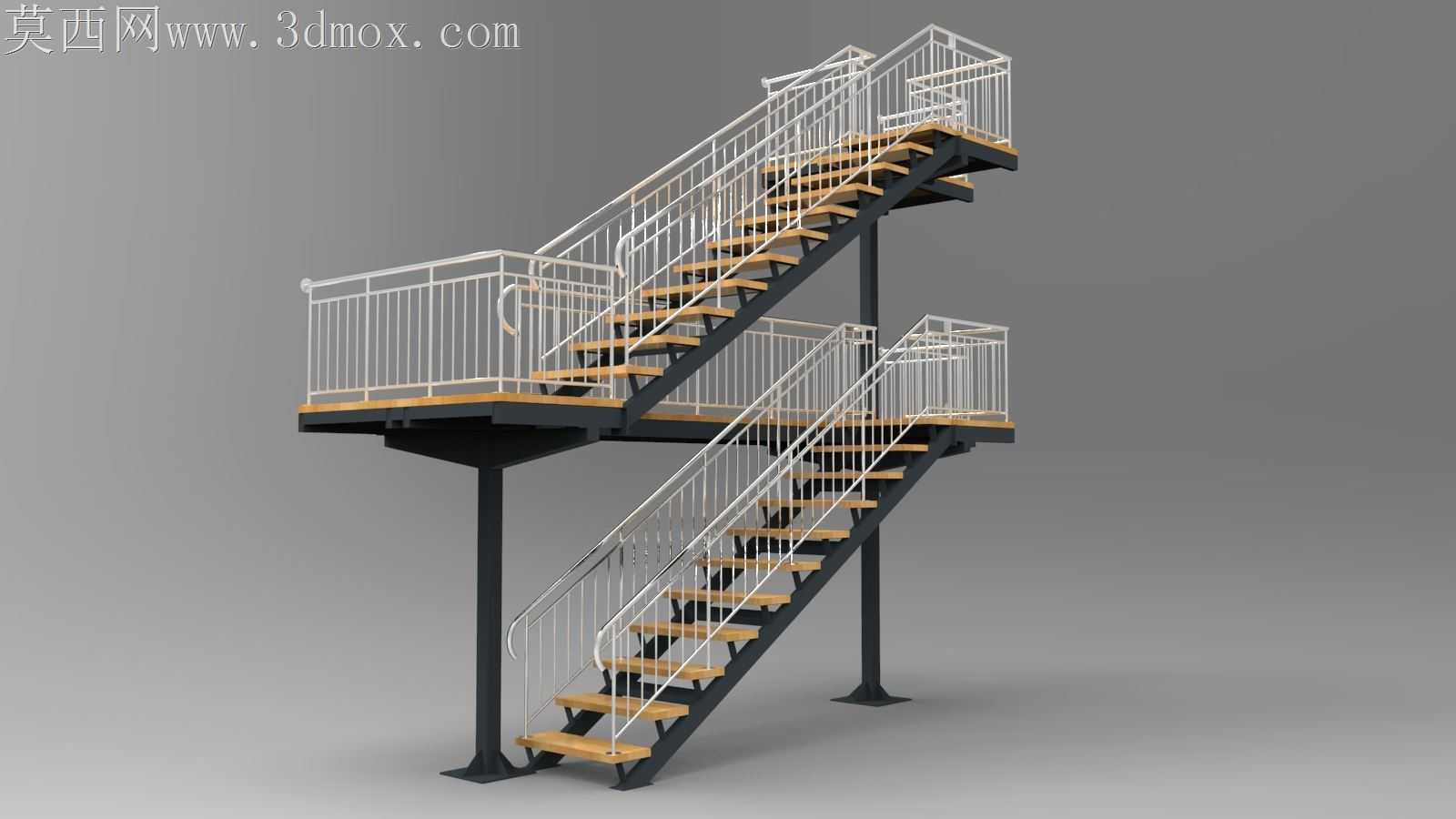

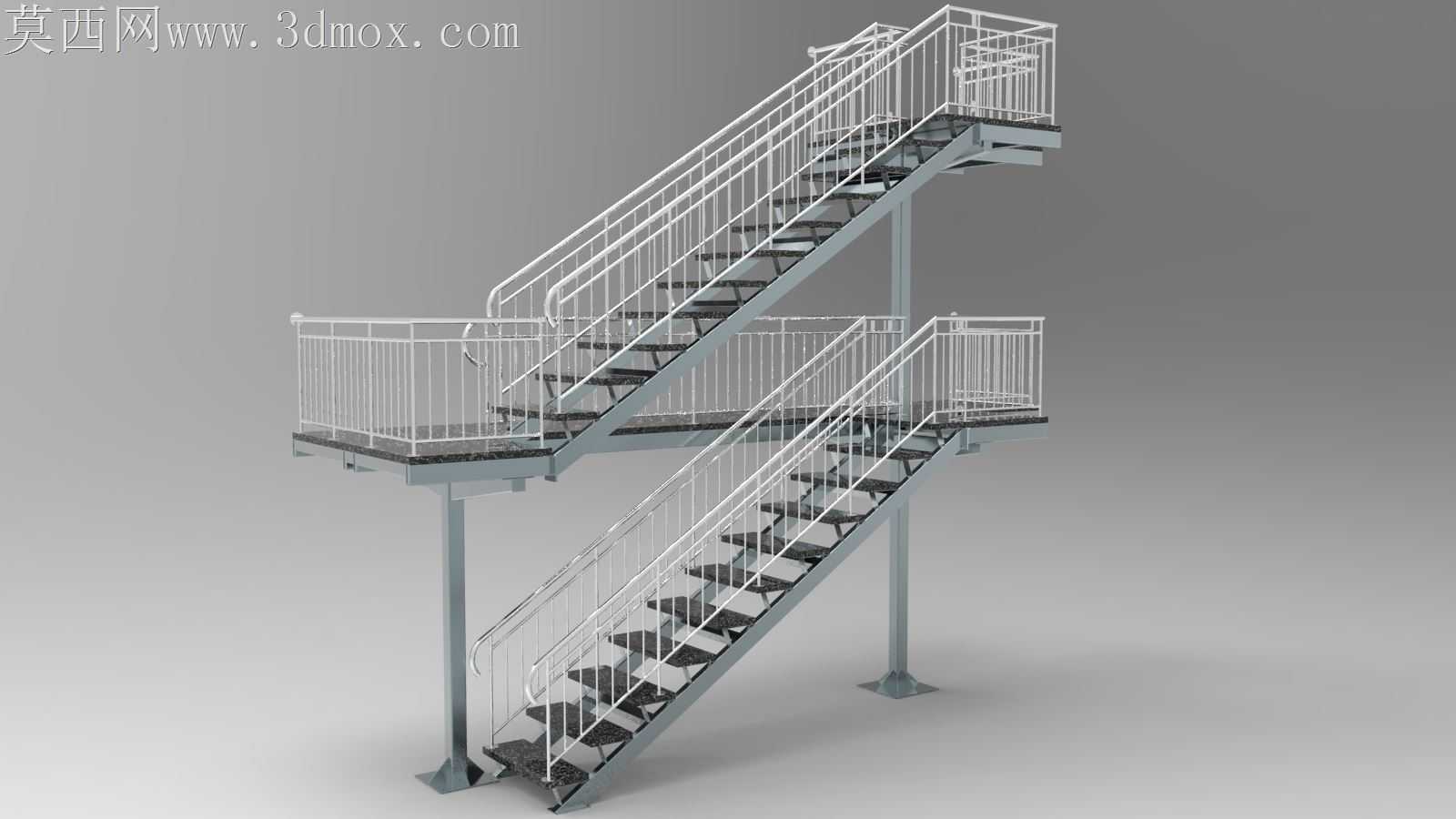

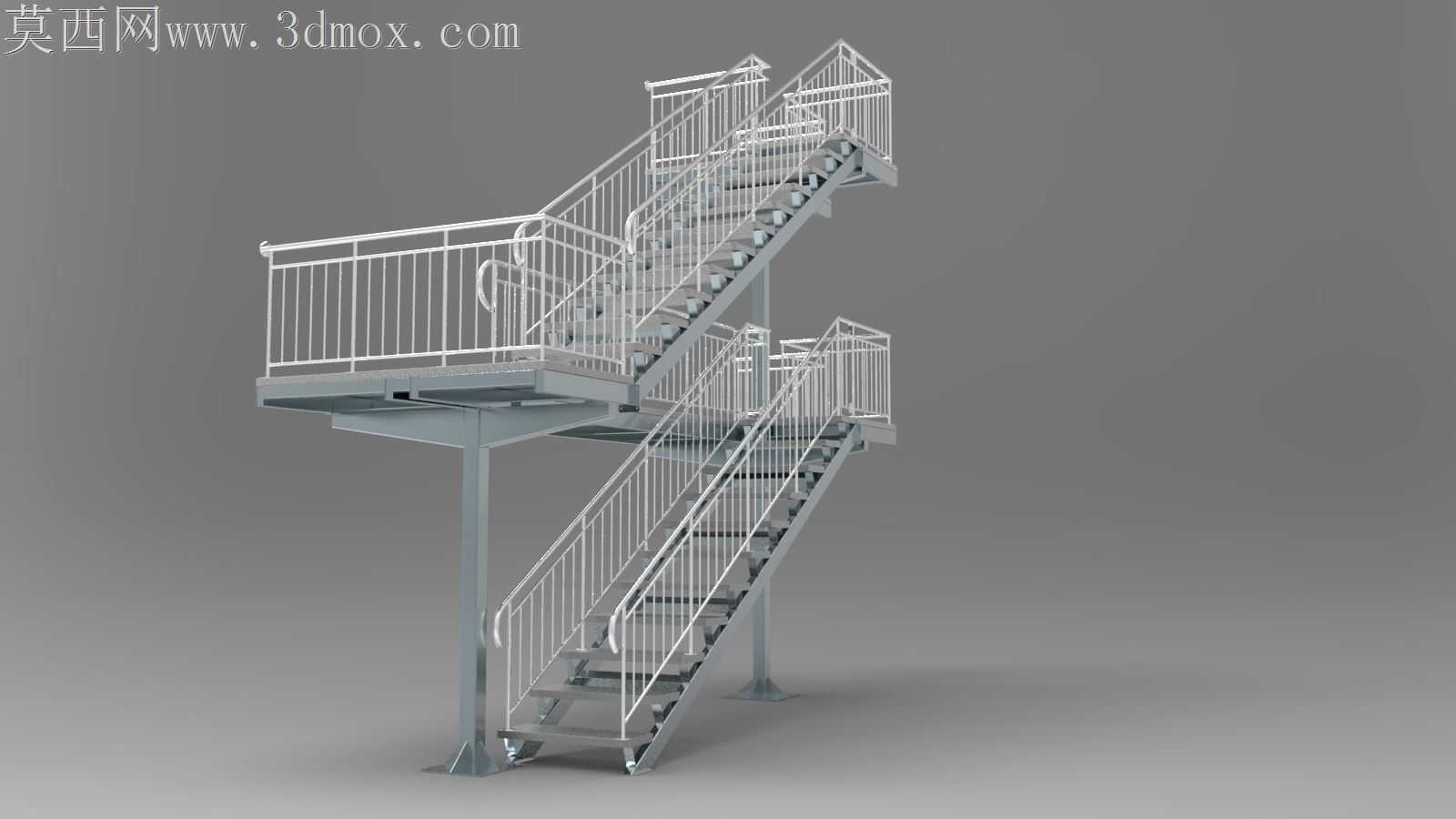

户外钢梯落地最容易踩的坑，是忽略现场安装时的基础沉降差带来的装配应力，这套双跑折返梯的结构设计从加工适配角度做了全链路的公差预留，完全规避了现场扩孔、强行焊接的常见问题。踏步板采用木质面层与钢质承托的组合结构，钢承托边缘做了1.5mm的翻边处理，既可以卡住木踏步避免长期踩踏出现滑移，翻边的圆角处理也能消除安装时的割手风险，木踏步与钢托之间预留了0.8mm的间隙，适配不同温湿度下木材的胀缩量，不会出现夏季起拱、冬季松动的异响。中间的支撑立柱没有采用整根通长的设计，而是在两层平台位置做了分段法兰连接，法兰盘上的螺栓孔全部开成长圆孔，单孔调节量达到12mm，完全覆盖现场混凝土基础的预埋位置偏差，安装时不需要反复切割调整立柱长度，只需要微调法兰位置就能保证整梯的垂直度，立柱底部的底板加焊了十字加劲肋，避免长期承重出现底板变形，地脚螺栓的位置也预留了足够的调节空间，适配不同平整度的安装地面。护栏部分的竖杆与横杆连接没有采用现场满焊的工艺，而是在横杆上预冲了适配竖杆直径的定位孔，竖杆插入后只需要在背面做段焊固定，既保证了连接强度，也避免正面焊疤打磨破坏不锈钢表面的拉丝质感，扶手的转弯处做了一体冷弯处理，没有拼接焊缝，手握上去没有突兀的接缝硌手，转弯半径刚好符合成年人手掌的抓握弧度，长期上下楼抓握也不会磨手。两层平台的转角位置做了斜向加强筋，避免多人同时站在平台上出现边角颤动，平台边缘的挡水边做了一体化折弯，不需要额外焊接挡水条，雨水不会顺着平台边缘滴到下层踏步上，减少冬季结冰打滑的隐患。梯段的钢斜梁采用变截面设计，靠近平台的位置截面高度适当加大，抵消踏步根部的应力集中，斜梁与平台连接的位置没有采用直接对焊，而是加了一块连接耳板用螺栓固定，运输时可以把梯段和平台拆成散件，进入狭窄的户外通道时不需要切割破坏结构，现场组装后再做补漆处理，所有焊接位置都预留了焊后打磨的余量，不会出现焊肉过高导致装配间隙不均的问题。踏步的高度差控制在2mm以内，避免上下楼时出现绊脚的情况，每块踏步的钢托都做了防滑卡槽，木踏步嵌入后不会出现前后窜动，即使表面沾了雨水也能保持稳定。
