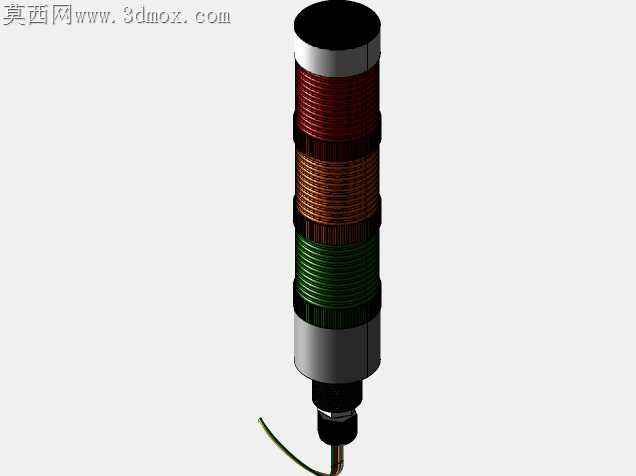

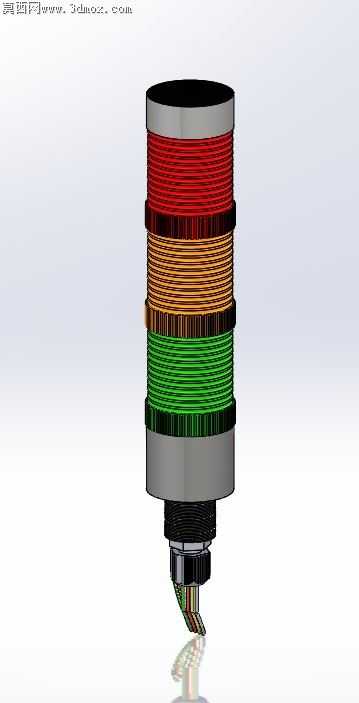

三层堆叠式工业警示信号灯塔

车间现场的层叠警示灯最容易出问题的位置，从来不是发光模块本身，而是层与层对接的密封缝隙、底部出线的弯折应力区，还有长期震动下灯罩松脱的隐患。做这款结构设计的时候，每一层灯体的对接止口都做了0.8mm的过盈配合凸台，搭配环形硅橡胶密封圈的嵌槽，不用额外打胶就能达到IP65的防护等级，避免车间切削液、扬尘顺着层缝渗入内部烧坏电路板。每层灯罩外侧的竖向防滑筋不是装饰，是给现场运维人员徒手拆装留的受力位，不用卡钳就能拧开更换灯珠，筋条的深度控制在1.2mm，既不会积灰也不会硌手。底部的安装座做了双锁紧结构，外侧是M30的标准安装螺纹适配市面上绝大多数设备的预留安装孔，内侧加了一圈棘齿防松垫圈，设备长期运行产生的连续震动也不会让灯体跟转松脱，不会出现用半个月灯体歪在设备上的情况。出线位置特意做了30度的斜向导向槽，线缆从槽内引出后自然形成弯曲弧度，不会在根部形成直角死折，避免长期弯折后线芯断裂，槽内还预留了扎带固定位，拉扯线缆的时候受力点在扎带位置，不会扯到内部接线端子。三层灯体的导电接触用的是弹性镀金触点，不是硬插针，层叠旋转对位的时候不会刮伤接触层，哪怕某一层单独更换，对准卡槽拧到位就能自动导通，不用重新接内部走线。灯罩的透光面做了细微的漫反射纹理，不是完全光滑的透明面，点亮的时候光线不会形成刺眼的局部亮斑，车间各个角度都能清晰识别信号状态，又不会晃到操作人员的眼睛。顶部的端盖做了微弧的导水斜面，车间顶部偶尔滴下的冷凝水会顺着斜面流到灯体外侧，不会积在顶部接缝处渗进去。每层灯体的颜色分隔圈做了哑光黑的遮光处理，相邻层的红、橙、绿光不会互相串色，不会出现红灯亮的时候橙色层也映出红光导致信号误判的问题。底部接线腔的空间留了15mm的余量，哪怕是接0.75平方的多股软线，也能轻松完成接线，不会因为空间太小挤伤线皮。
