工业悬臂式钢结构管材存储货架

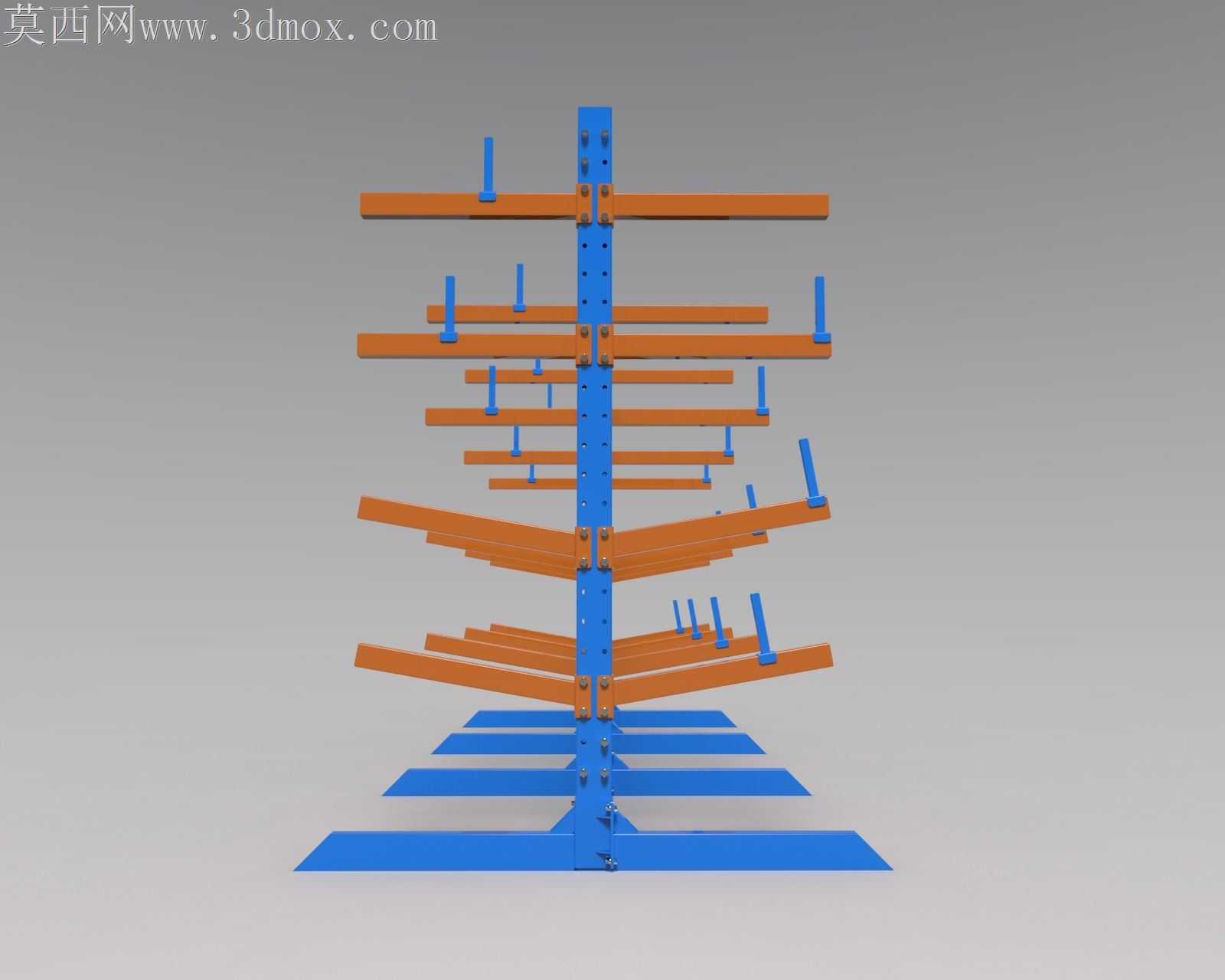

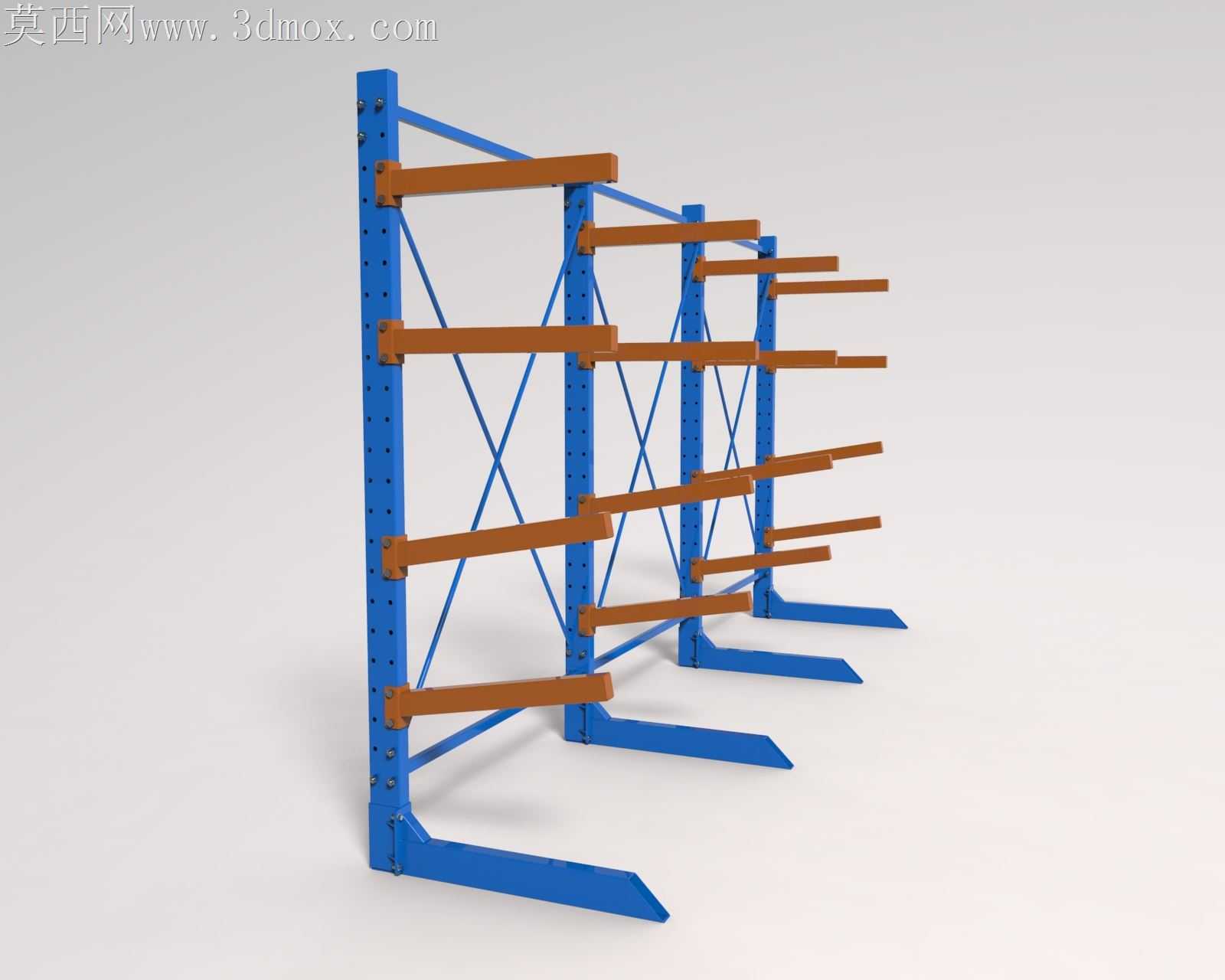

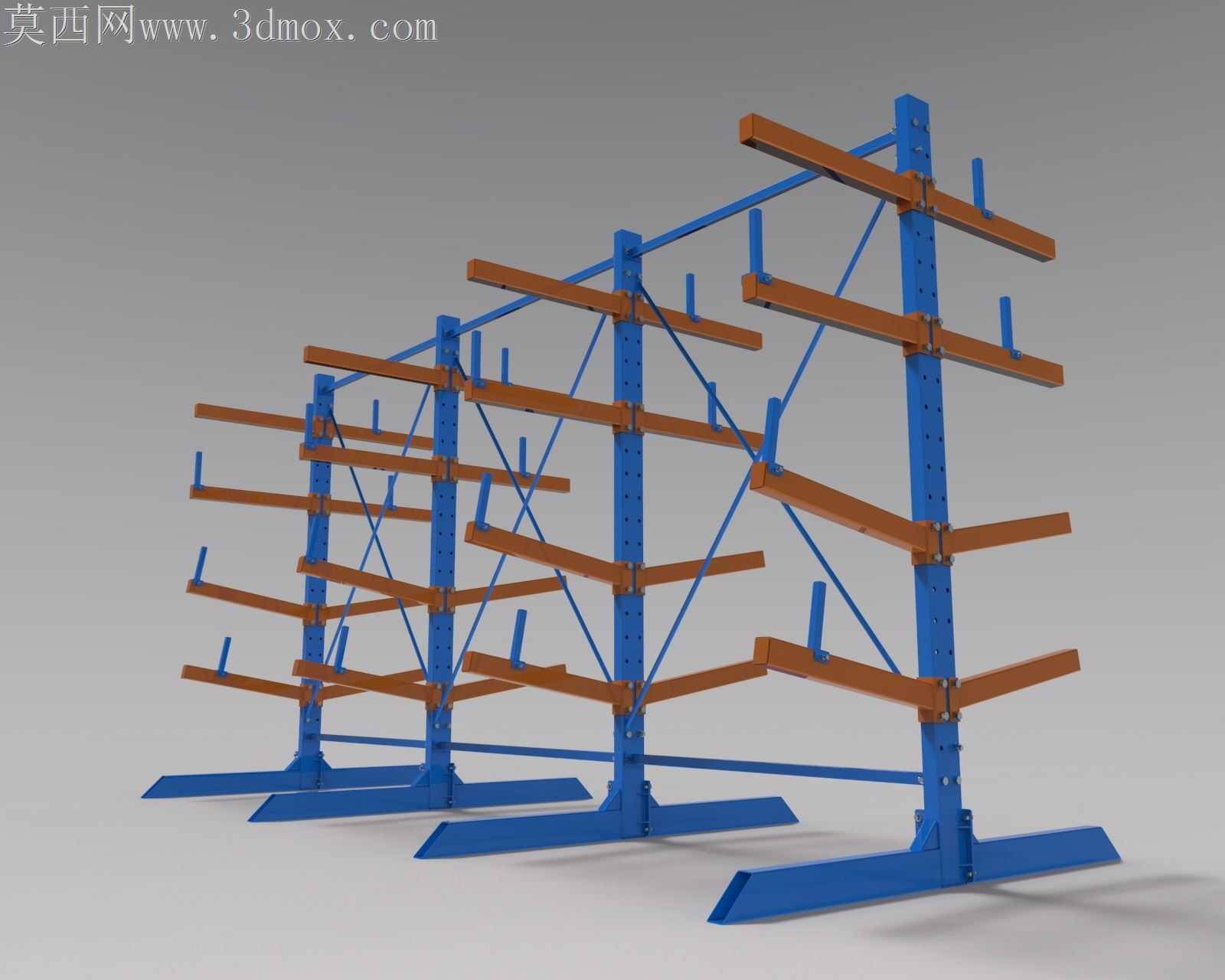

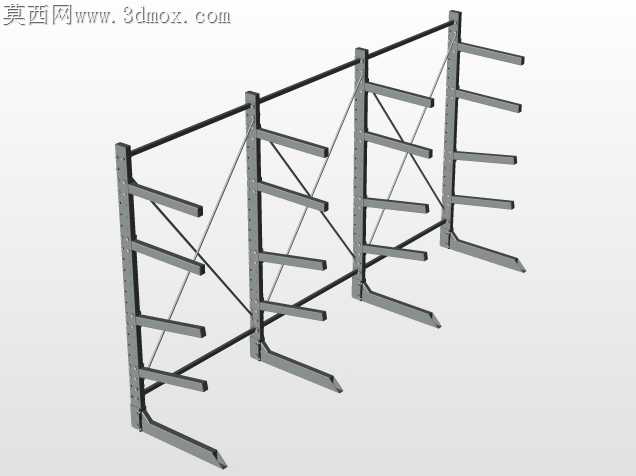

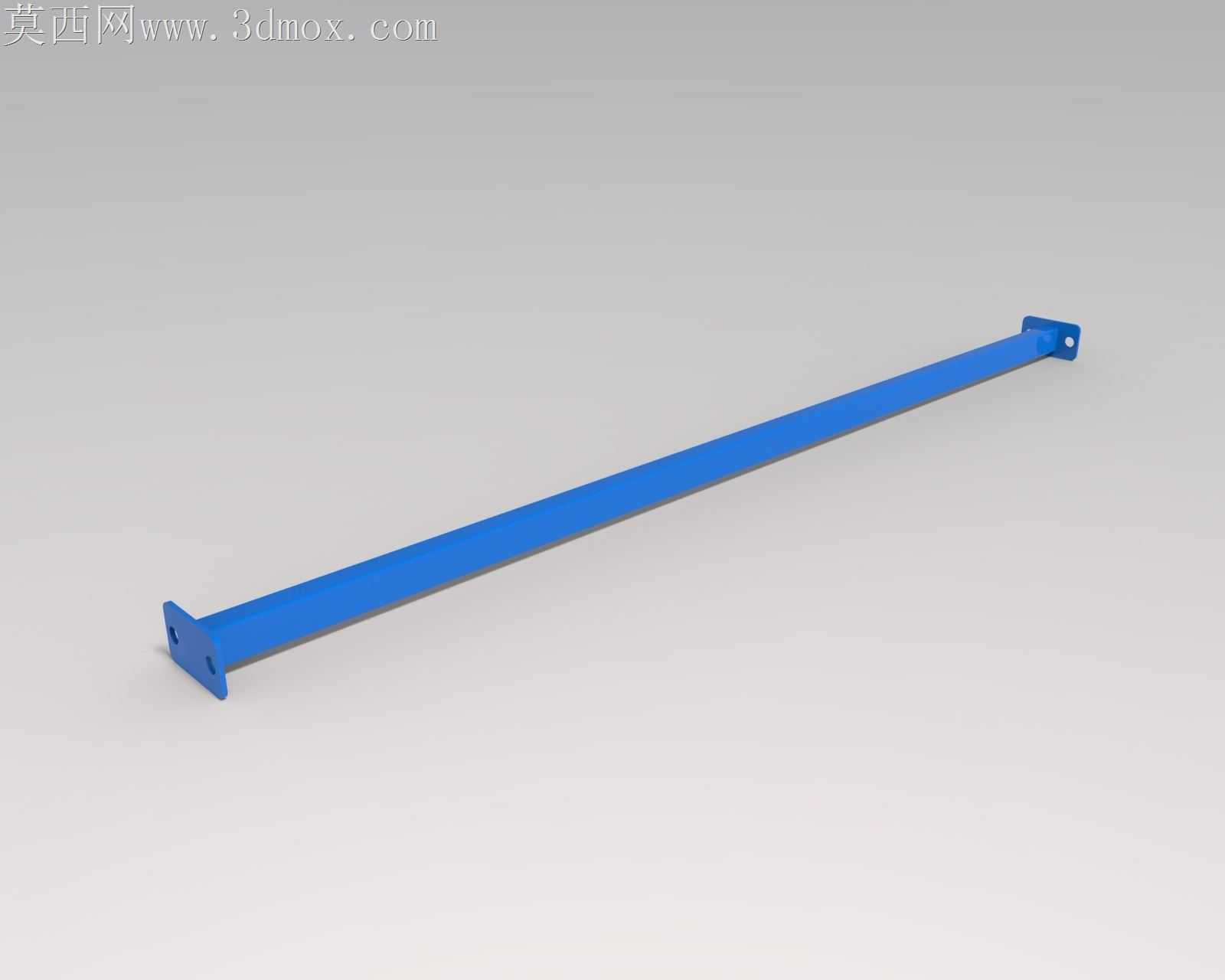

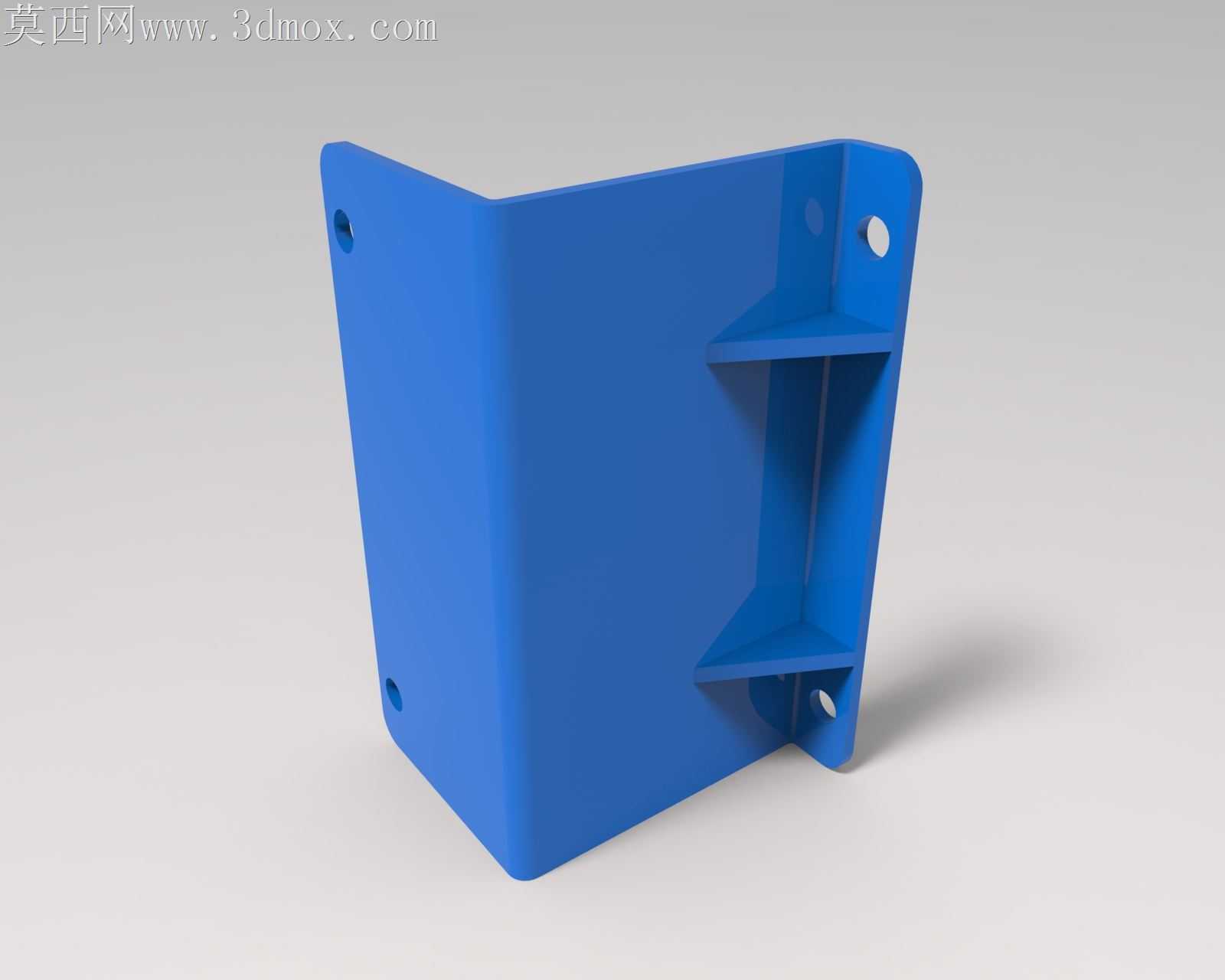

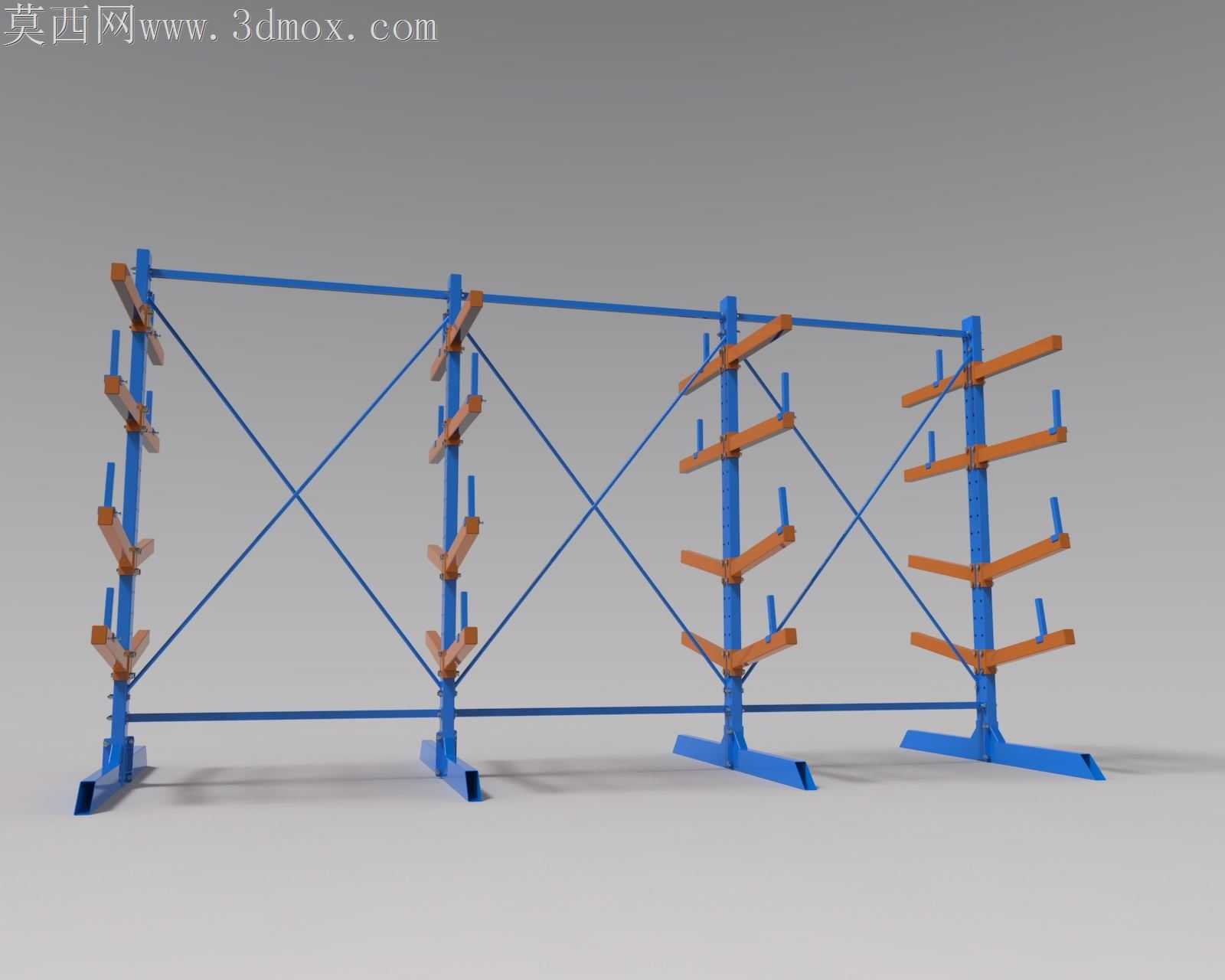

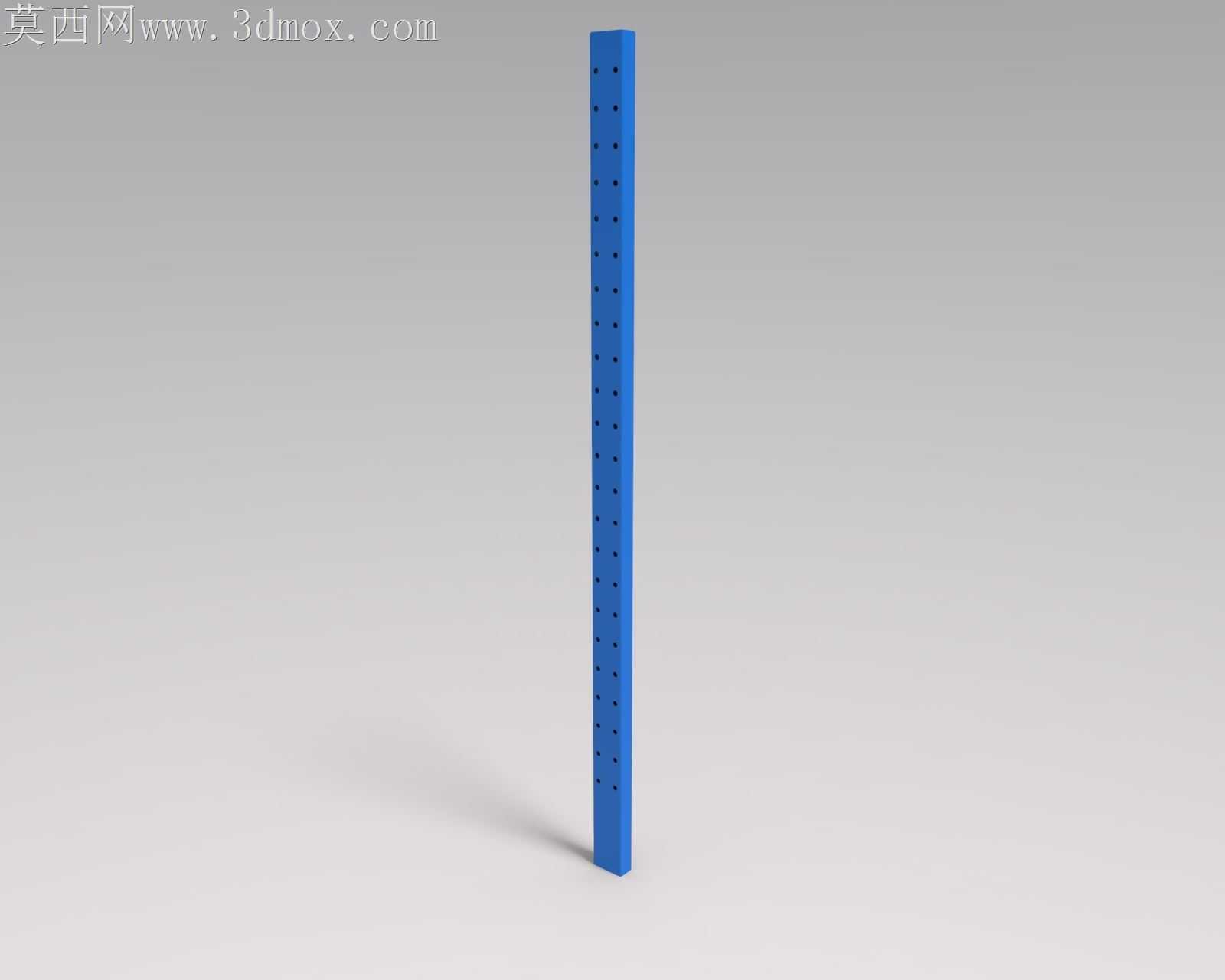

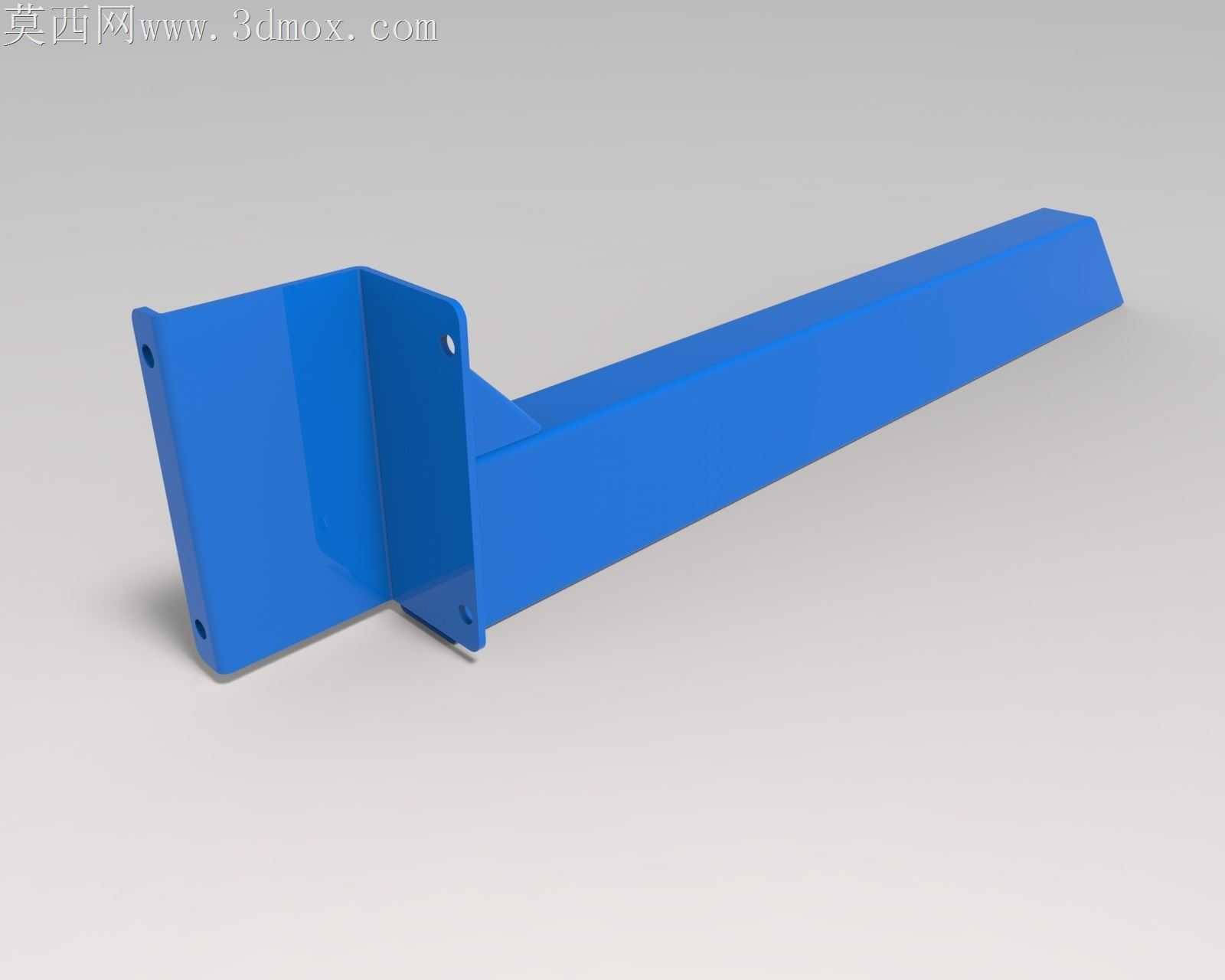

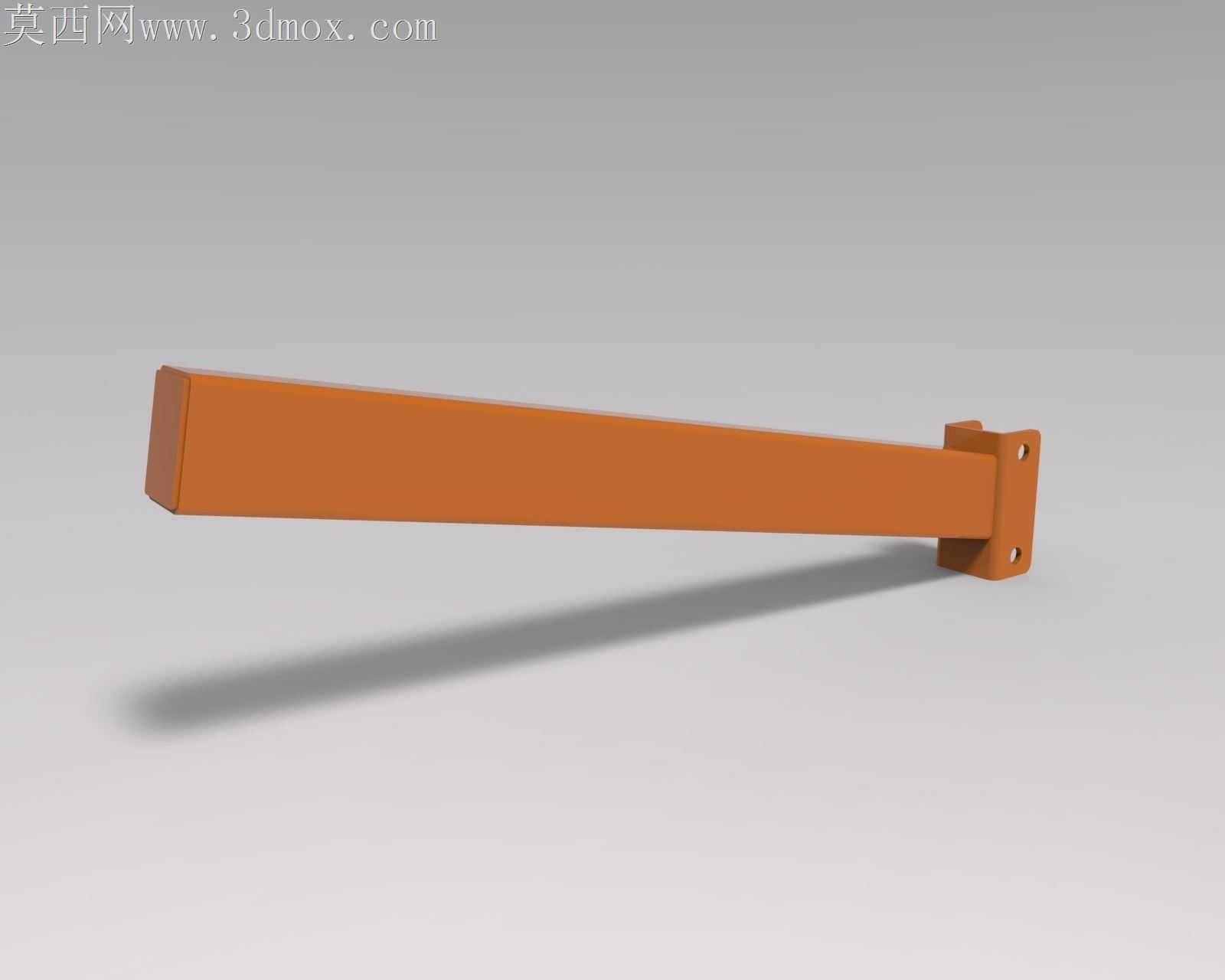

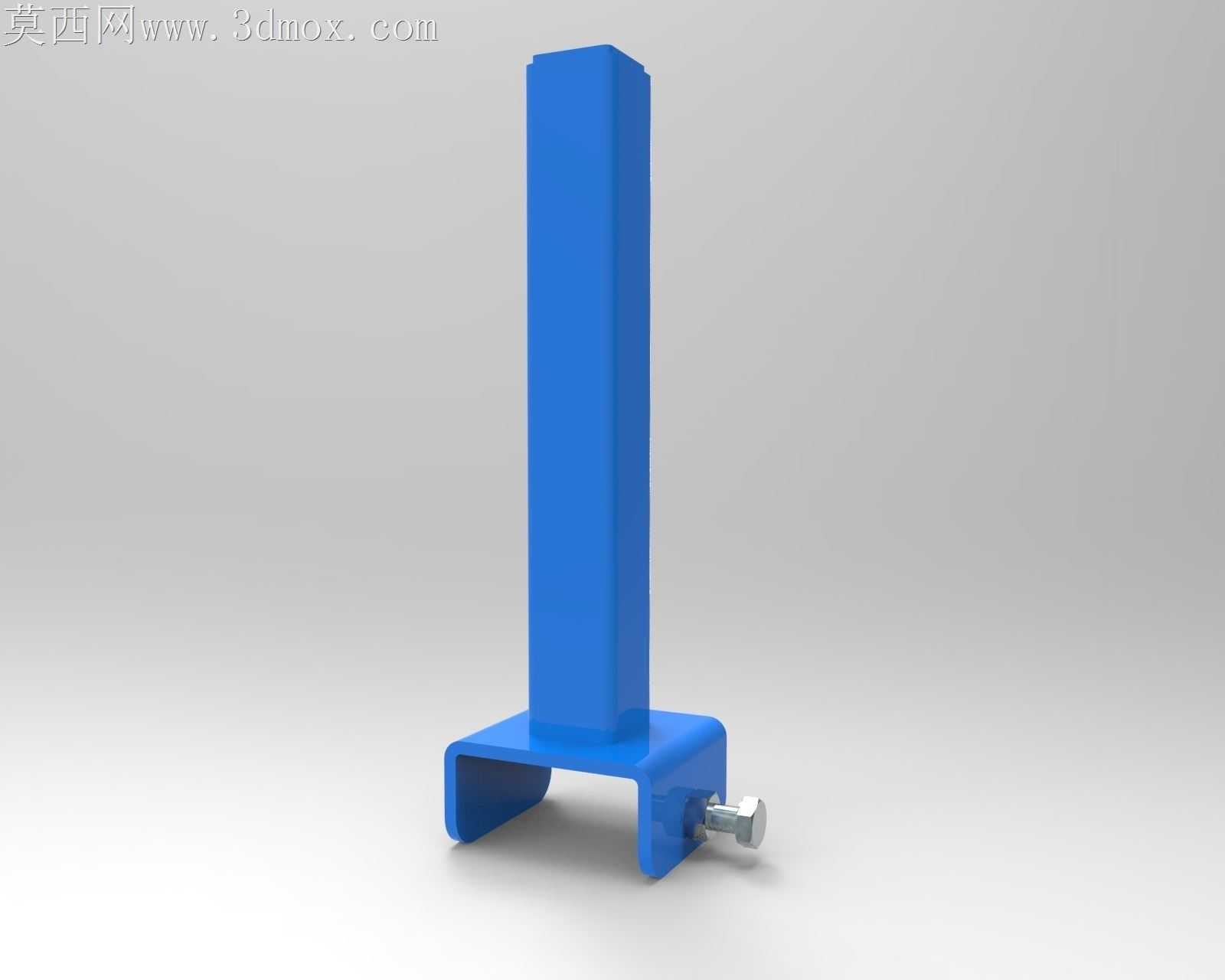

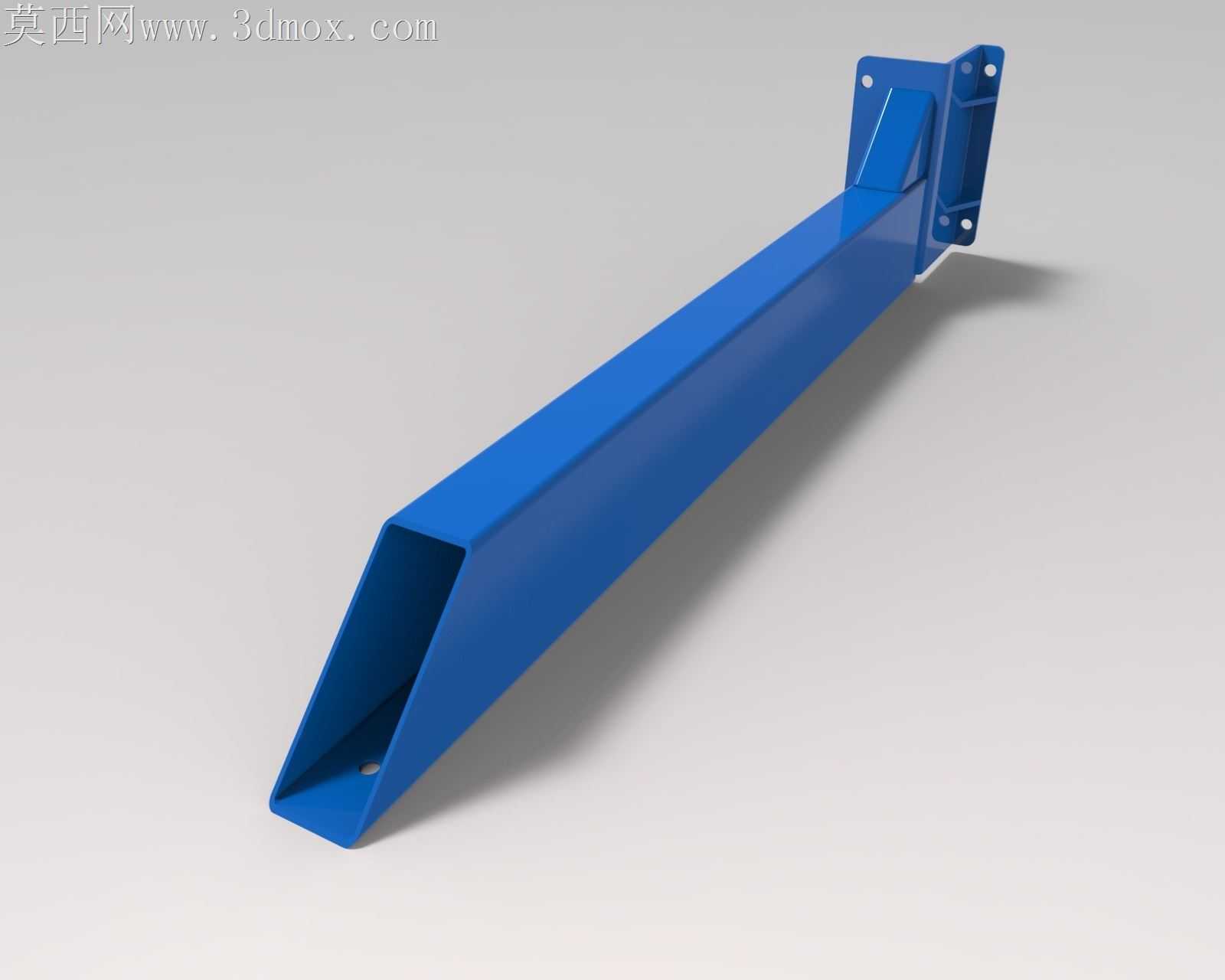

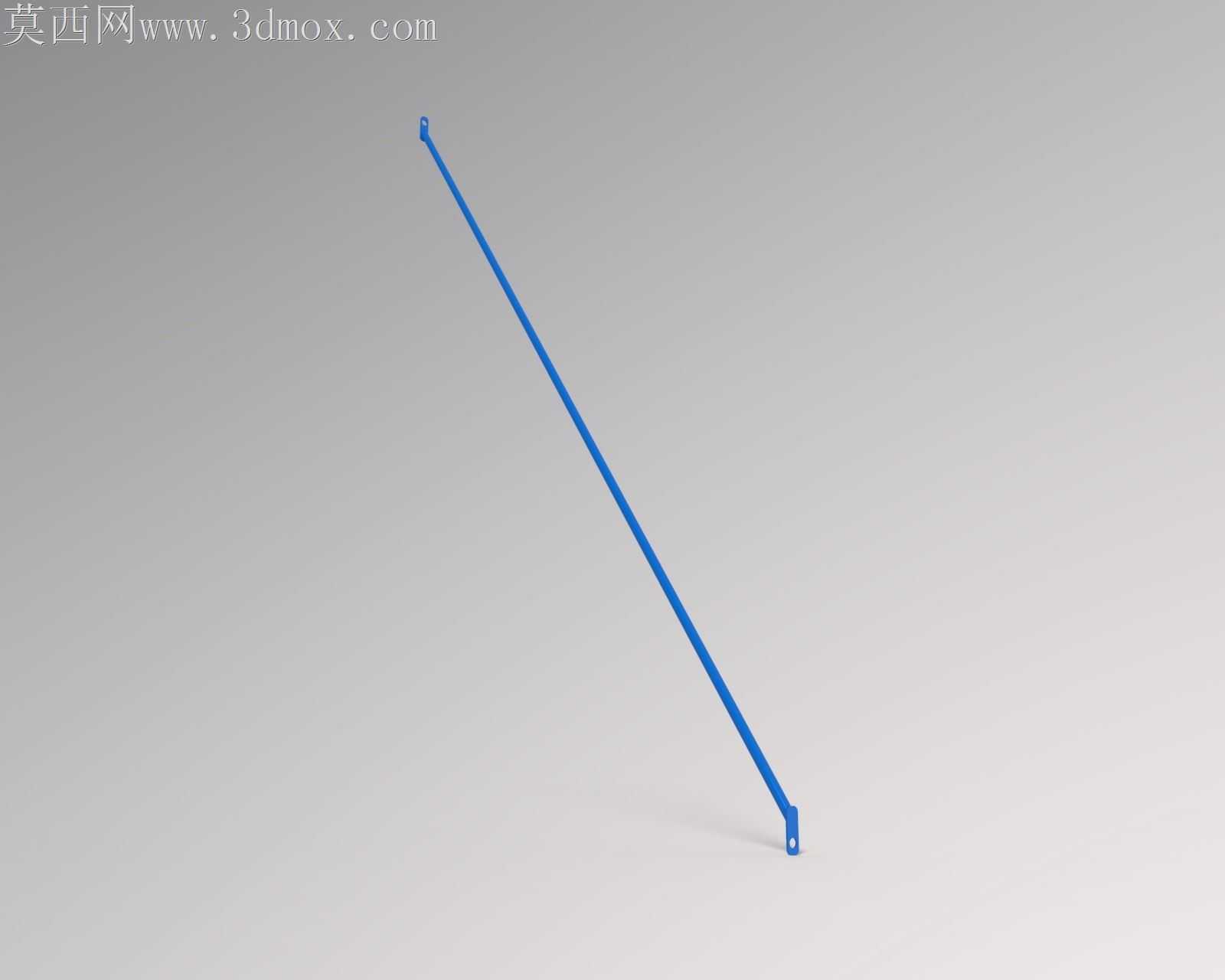

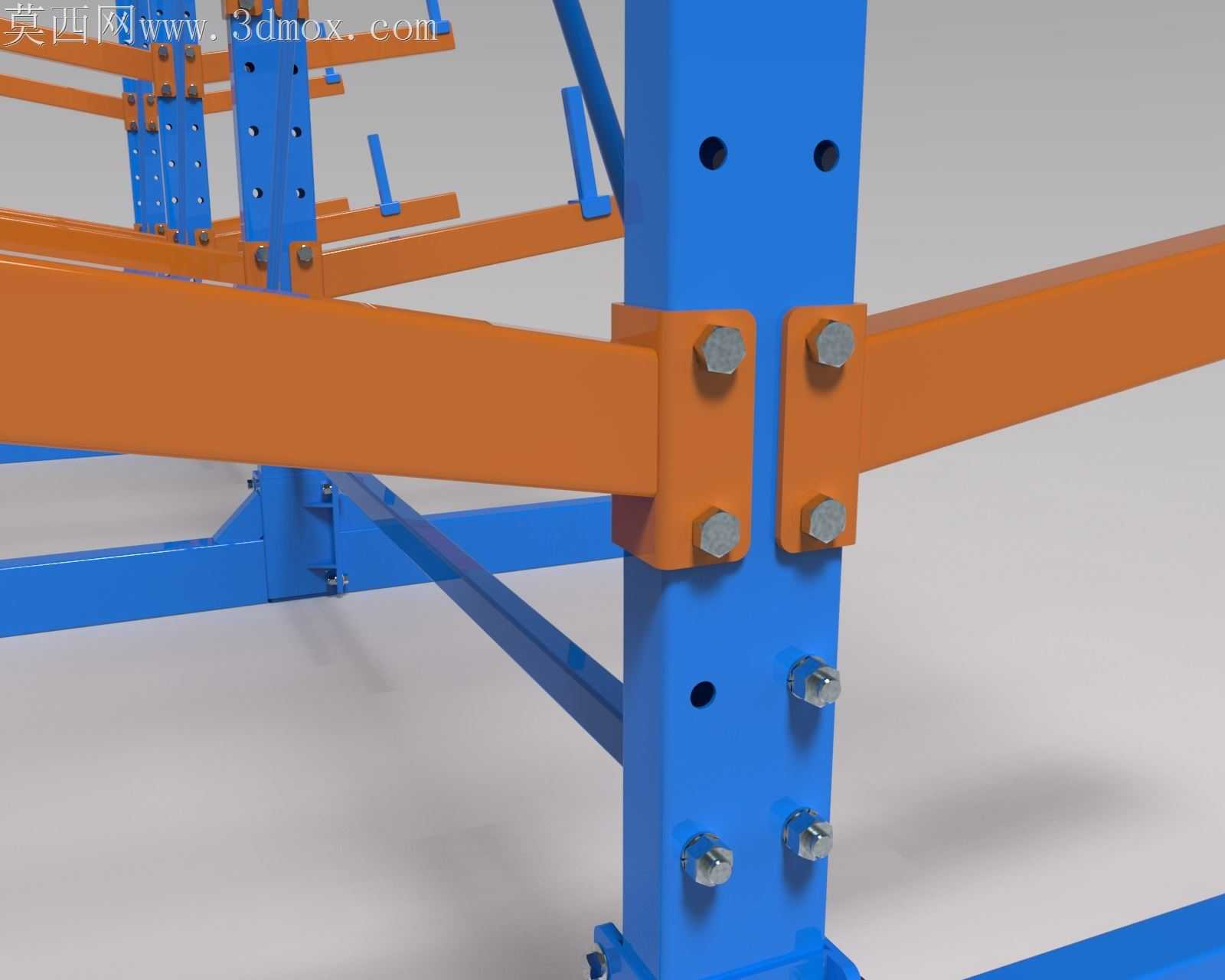

重型管材仓储场景里，普通横梁式货架的立柱间距限制始终是长尺寸物料存取的核心痛点，6米以上的钢管、型材在常规货架上要么伸出架体形成磕碰隐患，要么需要额外加装延伸托架导致整体承重冗余浪费。这款悬臂式管架的结构设计完全围绕长材存储的实际工况做适配，单根悬臂的根部做了加厚三角筋补强，和立柱连接的挂座采用多齿咬合结构，不需要额外焊接固定，就能根据存储管材的直径灵活调整层间距，避免小直径管材堆叠过高出现滑落，大直径管材放不进层间的矛盾。底座采用加宽H型落地结构，没有采用常见的膨胀螺栓地面固定方案，靠自身配重就能抵消单侧悬臂满载时的倾覆力矩，对于需要频繁调整库区布局的加工车间来说，省去了反复打孔固定的工序，挪动位置只需要叉车配合就能完成移位。立柱之间的斜向交叉拉杆没有采用满焊连接，而是用螺栓铰接固定，运输过程中可以拆成扁平部件打包，进场组装时不需要吊装设备，两名工人配合就能完成整组架体的拼接，铰接结构还能抵消地面轻微沉降带来的内应力，避免焊缝长期受力出现开裂。悬臂末端向上翘起的挡边高度做了针对性优化，没有做过高的挡边影响行车吊取管材，刚好能挡住最外侧管材的滚动趋势，存取长材时吊具不会和挡边发生剐蹭。架体表面的喷塑层厚度控制在60-80微米之间，立柱和悬臂的棱角位置都做了圆弧过渡处理，避免尖锐棱角刮伤管材表面的防锈层，也能减少工人操作时的磕碰划伤风险。每根悬臂的承重载荷做了梯度设计，下层悬臂承重高于上层，符合重型物料放下层、轻型物料放上层的仓储操作习惯，不需要额外标注承重标识，工人日常作业时自然形成规范的存取习惯，降低超载使用的概率。
