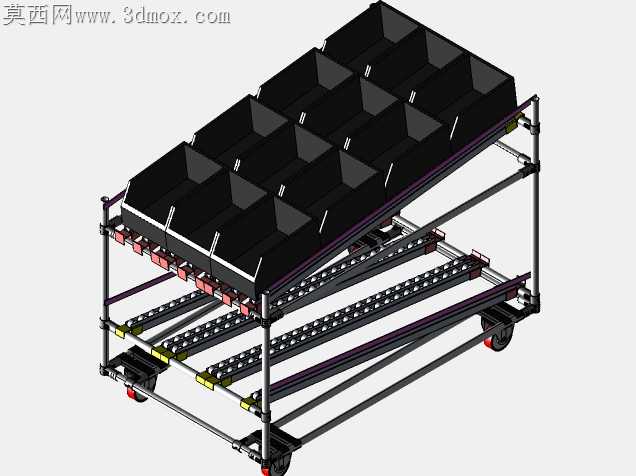

精益生产双层滑轨螺旋送料周转车

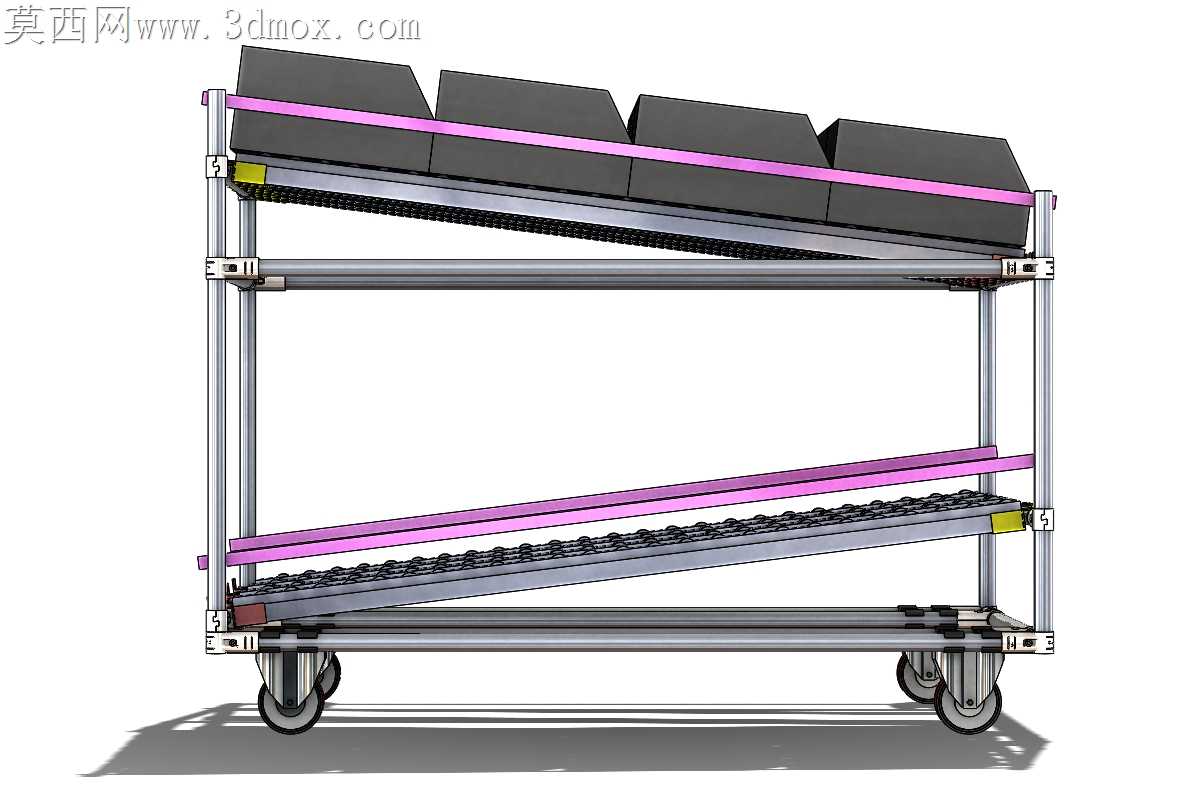

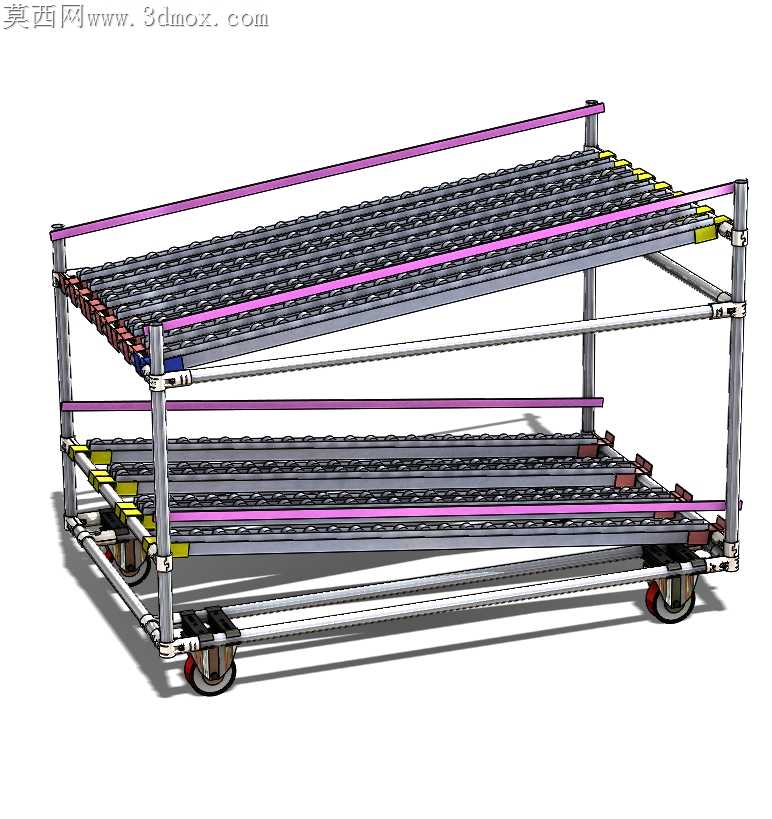

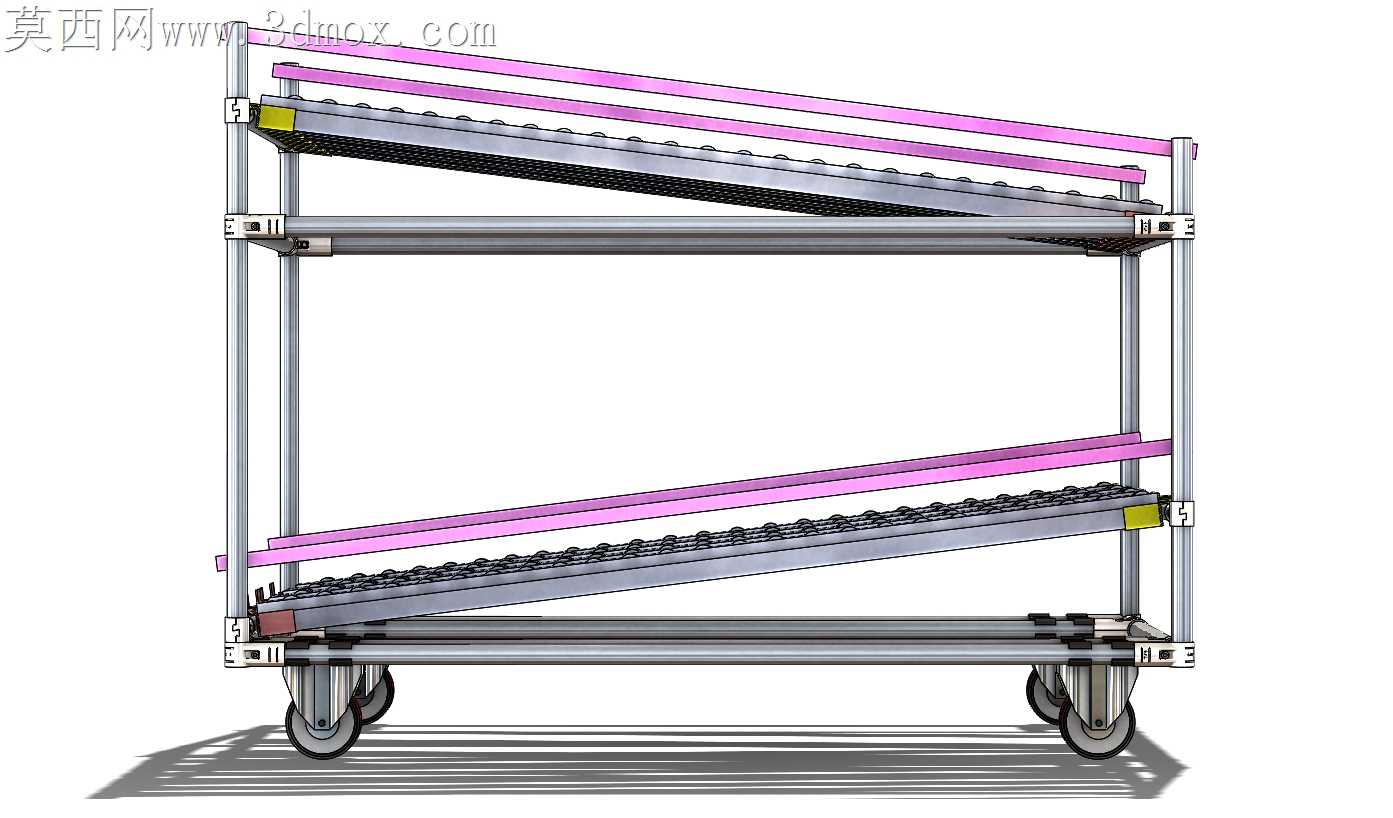

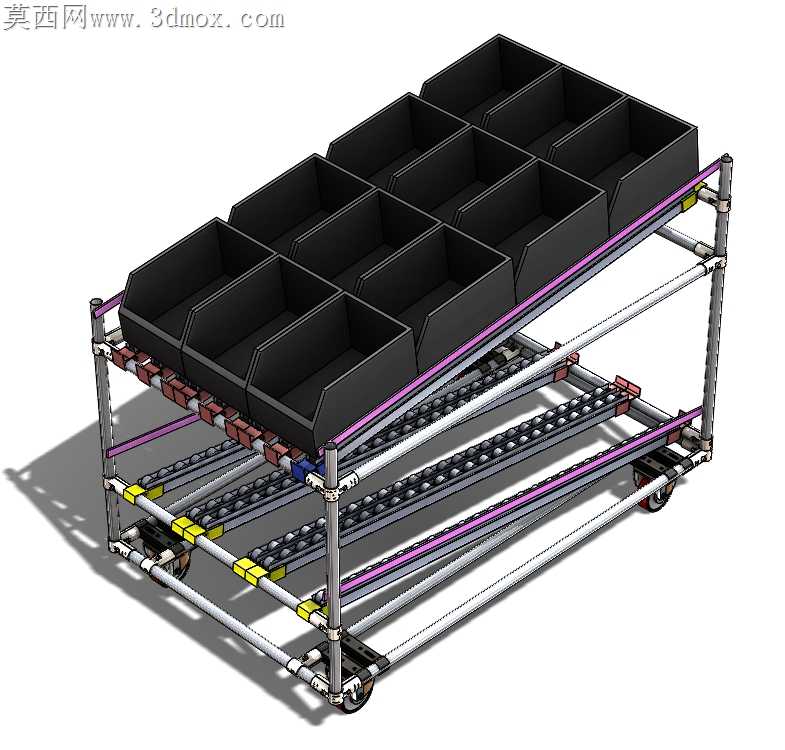

车间线边物料周转的常见痛点，是普通平板推车堆料时取件动线长、先进先出难以落地，堆放过载还容易出现物料滑落磕碰的隐患。这款周转车的结构设计完全围绕线边补料的实际工况做了针对性优化，双层倾斜滑轨的排布角度经过反复校核，既保证物料箱靠自重顺滑滑到取料端，又不会因为坡度过大导致箱体冲撞到端部挡块出现掉件。框架采用第三代线棒接头拼接，所有竖向承力杆的接头位置都避开了滑轨安装的受力点，不会出现长期承重后接头松脱导致架体倾斜的问题。每层滑轨的端部都加装了可调式阻挡块，能适配不同尺寸的物料周转箱，不需要额外加装固定件就能快速调整限位位置，换产时不需要拆解架体就能完成适配。底部脚轮的安装座做了加高处理，避免车间地面的焊渣、切削残渣卡入轮轴造成转向卡滞，两个定向轮加两个万向带刹轮的配置，推运时走直线不跑偏，停靠在线边时踩下刹车就能完全锁止，不会因为线边人员碰撞出现移位。上下两层滑轨之间预留了足够的手部操作空间，取件时不需要弯腰探身就能拿到最内侧的物料，符合人机工程的操作高度。紫色的防护横杆不是装饰件，是特意设置的物料防坠挡杆，高度刚好卡在周转箱的上沿位置，哪怕推车经过车间地面的沉降缝、减速带产生颠簸，上层的物料箱也不会从侧面滑落。架体底部的横向加强筋采用斜撑布局，比传统的直撑结构抗扭强度提升近四成，满载推运时不会出现架体晃动感，长期使用也不会出现焊接部位开裂的问题。滑轨本身采用的是流利条结构，滚轮的间距经过匹配，不会出现周转箱卡滞或者下沉的情况，哪怕是装满金属零件的重型料箱，也能靠自重顺畅滑动，不需要人工推送。端部的挡块还预留了标签卡槽，换产时可以直接插放物料标识卡，不需要额外粘贴胶带残留胶痕，日常清洁维护更方便。整个架体没有焊接死的结构，所有部件都能通过接头拆解重组，后续如果产线调整物料尺寸，只需要更换对应长度的流利条、调整横杆位置就能完成改造，不需要重新制作整车，能大幅降低线边工位器具的迭代成本。
