千升容积啤酒生产用钣金支撑构件结构

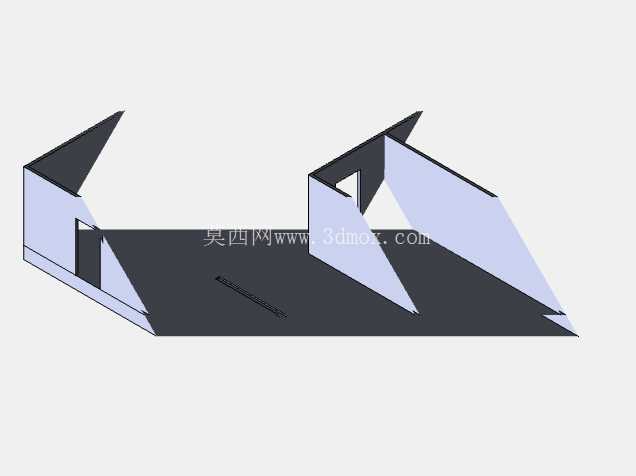

在啤酒酿造生产场景中，千升级规模的作业单元往往需要配套各类定制化钣金支撑构件，来完成管线布设、操作平台搭建、局部防护结构的安装固定，本次涉及的这款钣金构件，正是面向1000L容积啤酒生产单元的配套支撑结构设计。从实际应用来看，这类构件多布置在酿造车间的操作工位旁、罐体衔接区域或是物料输送路径的侧边，既可以作为小型操作平台的侧边支撑骨架，也能充当管线排布的固定依托，部分场景下还可作为临时防护栏的连接基座，适配酿造车间潮湿、需定期清洁的作业环境。

设计这类构件时，首先要考虑的是酿造车间的安装边界，常规千升啤酒生产单元的周边预留安装空间多在1.2米至1.8米区间，构件的整体外轮廓尺寸需要适配这一安装范围，避免与周边的发酵罐、清酒罐、输送管道产生干涉。构件采用多段折弯钣金拼接的结构形式，所有折弯边均预留了标准的螺栓连接孔位，无需现场焊接即可完成组装，既降低了车间现场的安装工作量，也避免了焊接作业带来的锈蚀隐患，适配食品生产车间的卫生要求。

从功能特性上看，构件的倾斜折边设计并非单纯的造型需求，而是考虑到车间清洁时的排水需求，倾斜面可以让冲洗后的积水自然滑落，不会在构件表面积留形成卫生死角；同时折边的角度经过力学测算，在承担常规操作荷载、管线挂载荷载时，应力集中区域均控制在钣金材料的许用应力范围内，采用常规2mm厚度的304不锈钢板材即可满足强度要求，无需额外增加加强筋，在保证结构强度的同时控制了整体重量，单人即可完成搬运与初步定位安装。

设计思路上，没有采用复杂的曲面造型，全部采用平面折弯工艺即可完成所有零件的加工，所有折弯内角均设置为标准R角，适配常规数控折弯机的加工参数，不需要定制特殊的折弯模具，能够有效降低零件的加工成本，缩短加工周期。零件之间的连接孔位全部采用统一的孔径标准，适配车间常用的M6不锈钢螺栓，安装时不需要准备多种规格的紧固件，降低了现场安装的配件管理难度。构件的底部预留了与地面预埋板连接的长圆孔，能够抵消地面施工带来的尺寸误差，安装时可以在一定范围内调整构件的水平位置，保证安装精度。

在实际选型适配时，需要注意构件的安装高度要匹配对应操作平台的高度，千升啤酒生产单元的常规操作面高度在1.1米左右，构件的支撑高度需要与这一尺寸匹配，保证搭建后的操作面平整无高差；同时构件的外露边缘全部做了卷边处理，避免安装与日常维护时划伤操作人员，符合生产车间的安全规范。这类钣金构件虽然不属于啤酒酿造的核心设备，但作为生产单元的配套支撑结构，其尺寸精度、安装便捷性、环境适应性都会直接影响到车间日常生产的顺畅度，设计时需要充分结合酿造车间的实际作业环境，从加工、安装、使用、维护全流程考量结构的合理性，避免出现设计与实际使用场景脱节的问题。
