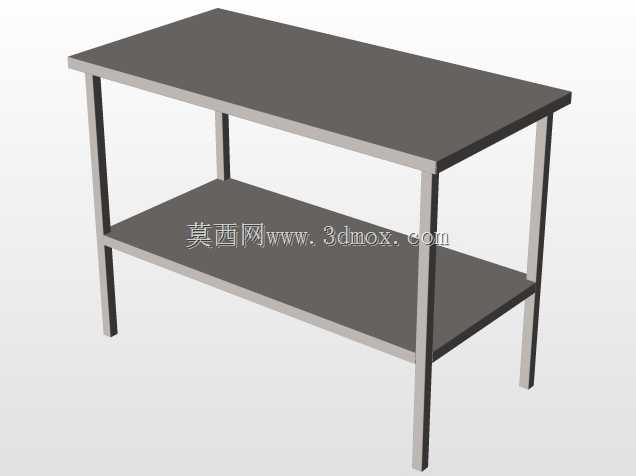

车间作业用长条形钣金操作工作台结构

　　在离散制造车间的工位布局中，这类长条形钣金工作台是产线边工位最常见的基础工装载体，不同于厚重的铸铁焊接平台，钣金结构的工作台整体自重更轻，便于根据产线调整需求进行移位重组，尤其适配电子组装、小型零部件分装、通讯设备预装配这类对工位承重要求不高，但对台面平整度、工位延伸长度有明确要求的作业场景。从结构设计逻辑来看，该构件采用一体化折弯成型的槽型截面作为主体承载结构，两侧立边与底部承载面通过整板折弯加工完成，没有额外的拼接焊缝，既减少了焊接变形带来的台面平整度误差，也降低了后续打磨、喷涂的工序成本，折弯处的圆角半径严格匹配常用钣金加工的下模开口参数，避免折弯过程中出现板材开裂或应力集中的问题。

　　实际应用中，这类钣金工作台通常会沿产线侧边连续排布，单段长度可根据工位间距灵活裁切，槽型的内腔结构可以预留走线空间，作业时用到的气动管路、低压供电线路都可以隐藏在槽腔内部，避免台面上管线杂乱影响操作，也能减少管线被工件剐蹭破损的安全隐患。台面的上边缘做了微折边处理，高度控制在15mm以内，既可以防止放置在台面上的小型零件、工具从侧边滑落，也不会因为折边过高阻碍工件在台面上的平移推送，适配流水线旁工件逐工位流转的作业需求。

　　从安装边界来看，该钣金工作台的截面宽度控制在常规作业的手臂可达范围内，操作人员站立时无需过度前倾就能够到台面上的所有工件，底部支撑通常会搭配可调节的方形脚座，安装时可以根据地面的实际平整度调整每个支撑点的高度，保证整段工作台的台面水平度控制在每米长度误差不超过1mm的范围内，避免台面上放置的精密小件出现滑移。设计时特意将板材厚度选定在1.5-2mm的区间，这个厚度区间的冷轧钢板经过折弯后，整体承载能力可以满足每米长度均匀承重80kg的使用需求，完全覆盖常规小型零部件装配、检验作业的承重要求，同时不会因为板材过厚增加不必要的材料成本，也不会因为板材过薄导致台面受载后出现凹陷变形。

　　不同于带抽屉、柜体的复合式工作台，这款纯钣金结构的工作台没有多余的附属结构，台面下方完全留空，既可以放置周转箱、废料盒这类工位常用容器，也方便操作人员腿部伸入，长时间站立作业时可以调整站姿缓解疲劳。在表面处理上，这类钣金件通常会做静电喷塑处理，涂层厚度控制在60-80μm，既具备基础的耐刮擦、防油污能力，日常作业中溅落的润滑油、清洗剂都可以直接用抹布擦拭清理，不会渗入板材造成锈蚀，哑光的涂层表面也不会产生强光反射，避免长时间作业时台面反光造成操作人员视觉疲劳。

　　在通讯设备组装车间的应用场景里，这类长条形钣金工作台通常会沿着防静电地垫的边缘布置，台面上可以按需铺设防静电胶皮，槽型结构的侧边可以预留安装孔位，用来固定工位插座、气动快速接头、工艺文件支架这类附属配件，所有安装孔都在钣金下料阶段通过数控冲床一次加工完成，孔位精度控制在±0.1mm以内，现场安装时不需要额外钻孔，直接用标准紧固件就可以完成所有配件的装配，大幅缩短工位搭建的施工周期。针对需要多段拼接的长工位，设计时在构件的两端预留了拼接连接片的安装位，两段工作台对接时可以通过内置的连接片锁紧，保证拼接处的台面齐平，没有明显的高度差或缝隙，避免工件推移到拼接位置时出现卡滞。

　　从建模逻辑来看，该结构的三维建模完全遵循钣金加工的工艺顺序，先绘制基础的平板展开轮廓，标注好所有折弯线的位置、折弯角度、折弯扣除值，再通过钣金特征生成折弯后的成型状态，所有特征都保留可编辑的参数，后续如果需要调整工作台的长度、截面宽度、折边高度，只需要修改对应参数就可以快速生成新的加工图纸，不需要重新绘制整个模型，能够快速响应不同车间的工位定制化需求。建模过程中特意规避了不符合钣金加工工艺的特征，比如不存在封闭的焊接腔体、没有过小的折弯内角、所有孔位都距离折弯边留有足够的安全距离，保证导出的展开图可以直接用于数控冲床、激光切割机的下料加工，不需要工艺人员额外做工艺性修正。
