圆角方形钣金清洗槽结构设计

　　做车间清洗工位的配套构件设计时，最先要考虑的就是槽体的实际使用工况，这类钣金清洗构件主要用于生产环节中工件的表面清洁工序，可盛装清洗液、漂洗水，适配小型机加工件、冲压件的除油、除屑、漂洗作业，也可作为工位临时的工件周转盛具，承接工序间的待清洗、已清洗工件暂存，避免工件直接接触工位台面造成二次污染。

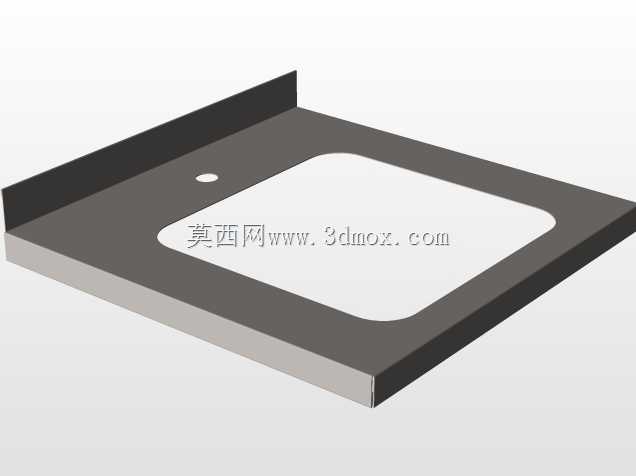

　　从结构设计逻辑来看，这款槽体采用一体折弯成型的钣金工艺，整体为带大圆角过渡的方形敞口结构，没有额外的拼接焊缝，首先规避了直角拼接缝容易藏污纳垢、焊缝位置易被清洗液腐蚀渗漏的问题。槽壁的折弯圆角半径经过匹配，既不会因为圆角过小造成折弯处应力集中，长期受液体浸泡、工件磕碰出现开裂，也不会因为圆角过大占用槽内有效使用容积，浪费工位的操作空间。槽壁高度经过工位操作适配，常规站立操作时，槽口高度刚好适配手臂伸入操作的深度，不会因为槽体过深造成操作时手臂过度弯曲疲劳，也不会因为槽深过浅导致清洗液容易在工件晃动时溅出槽外，污染工位地面。

　　槽体的壁厚选型要兼顾刚性与轻量化，常规工况下选用1.2-2mm厚度的冷轧钢板即可满足使用需求，若需要盛装腐蚀性较强的清洗介质，可更换为同厚度的304不锈钢板材，折弯后槽体上口边缘做内卷边处理，一方面可以消除钣金切口的锋利边，避免操作人员取放工件时被割伤，另一方面内卷边形成的加强结构可以大幅提升槽口的刚性，避免长期使用后槽口出现外扩变形，保证槽体放置的稳定性。槽底采用微倾斜设计，倾斜角度控制在1-2度，在槽体最低位置预留排液口安装位，日常更换清洗液时可以完全排空槽内残液，不会出现积液残留导致的槽底结垢、腐蚀问题。

　　从安装边界来看，这款槽体的外部尺寸适配常规的6S管理工位划线要求，可直接放置在标准工作台面上使用，也可配套独立的支架落地安装，槽体底部的四个角预留脚垫安装位，安装橡胶脚垫后可以避免槽体与台面直接硬接触，减少取放工件时的碰撞噪音，同时起到防滑作用，避免操作过程中槽体出现移位。槽体的内空尺寸经过优化，方形结构相比同容积的圆形槽更方便摆放方形工件、清洗篮，空间利用率提升20%以上，大圆角过渡的内壁没有清洁死角，日常维护时用抹布即可快速擦拭干净，不会在角落位置残留油污、金属碎屑。

　　在实际产线应用中，这类钣金清洗槽可搭配超声波震板、加热管组成简易的超声波清洗工位，也可单独作为漂洗槽、沥水架的配套接水盘使用，槽体的外表面可根据车间需求做喷塑、喷漆处理，提升耐锈蚀能力，内表面做拉丝或者电解抛光处理，减少污渍附着，降低日常清洁的工作量。设计过程中要注意折弯工序的工艺余量计算，四个角的圆角折弯要保证拼接位置的贴合度，若采用焊接工艺，焊后要对焊缝位置做打磨抛光处理，保证内壁光滑无凸起，避免刮伤工件表面或者划破操作人员的防护手套。槽体的承重设计要满足满液状态下的载荷要求，通过槽壁的折弯加强筋、上口卷边结构，不需要额外增加加强筋即可保证满液时槽壁不会出现鼓胀变形，整体结构简洁，加工工序少，制造成本低，适合批量加工制作，适配各类机加工车间、装配车间、维修工位的清洗作业需求。
