G1/2外螺纹连接式取样旋塞结构设计

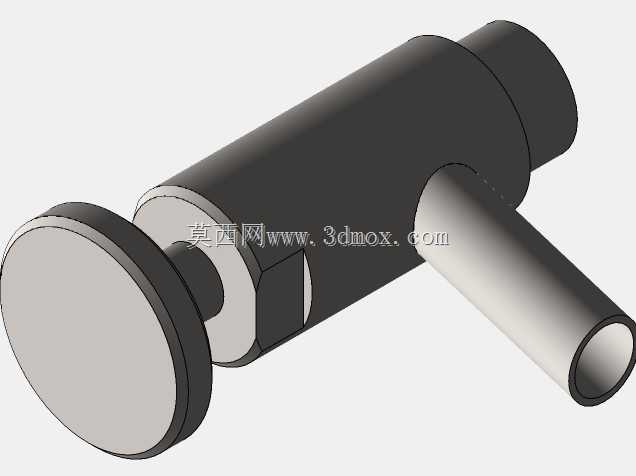

　　在化工、食品饮料、制药等行业的流体输送管路上，取样旋塞是用于获取管路内介质样本的核心配件，日常生产过程中操作人员需要定期提取管路内的流体样本，完成成分检测、浓度校验、杂质排查等工作，这类取样部件的结构合理性直接影响取样操作的便捷性与管路运行的密封性。这款G1/2规格BSP外螺纹取样旋塞，整体采用直角式流道布局，主体为圆柱形阀身结构，侧部伸出的外螺纹管段用于和主输送管路实现螺纹连接，端部的圆形旋帽是操作部件，旋转旋帽即可带动内部的旋塞芯转动，实现流道的通断切换，当旋塞芯的通孔对齐管路侧与取样出口侧时，管路内的介质即可从出口流出完成取样，旋转90度后流道被截断，即可切断介质通路。设计过程中首先考虑的是安装适配性，

　　BSP外螺纹是英制管螺纹的常用标准，在工业流体管路、水处理系统、小型工艺管线中应用覆盖率极高，G1/2的通径规格适配多数中小管径的取样支路需求，不需要额外加装变径接头即可直接完成安装，有效减少管路连接点的泄漏风险。旋塞的密封面采用锥面配合结构，相比平面密封结构，锥面在旋塞转动过程中可以实现更均匀的面压分布，长期频繁开关操作后也不容易出现密封面磨损导致的内漏问题，阀身与旋塞芯的配合间隙控制在合理范围，既保证转动操作的顺滑度，不会出现卡滞、操作力矩过大的问题，也避免间隙过大导致介质渗漏。从安装边界来看，这款取样旋塞的轴向总长度适配多数管路侧壁的安装空间，侧部连接管段的长度预留了足够的螺纹拧入深度，安装时不需要额外调整管路间距，

　　端部的旋帽直径设计充分考虑了手动操作的握持需求，不需要借助额外扳手即可完成开关操作，冬季佩戴劳保手套操作时也能顺利施力，不会出现打滑问题。流道设计上采用等径直通孔结构，介质流经旋塞时不会出现明显的流道缩径，取样过程中介质流出顺畅，不会因为流道突变导致残留介质堆积，每次取样完成后残留的介质量极少，不会对下一次取样的样本纯度造成干扰，尤其适合对样本洁净度有要求的食品、制药类生产场景。结构上没有多余的外置零部件，整体一体化程度高，外露部件没有容易积灰的凹槽或缝隙，日常设备巡检时的清洁维护工作量很小，外表面采用光滑过渡设计，没有尖锐棱角，安装和操作过程中不会划伤操作人员。在实际应用场景中，这类取样旋塞通常安装在主输送管路的侧壁位置，

　　安装时保持取样出口向下倾斜一定角度，取样时流出的介质可以直接接入取样容器，不会出现介质沿阀身流淌污染管路外壁的问题，相比法兰连接式的取样阀，螺纹连接的结构安装拆卸效率更高，后期维护更换时只需要拧下螺纹即可完成拆卸，不需要拆卸周边的管路固定件。设计过程中也充分考虑了不同介质的适配性，整体结构没有易腐蚀的薄弱结构，配合对应的密封材质即可适配水、油品、低腐蚀性化工介质等多种流体的取样需求，旋塞的操作力矩经过合理匹配，长期使用后也不会出现开关过紧或者过松的问题，日常巡检时操作人员可以快速完成取样操作，不需要花费额外的操作时间。
