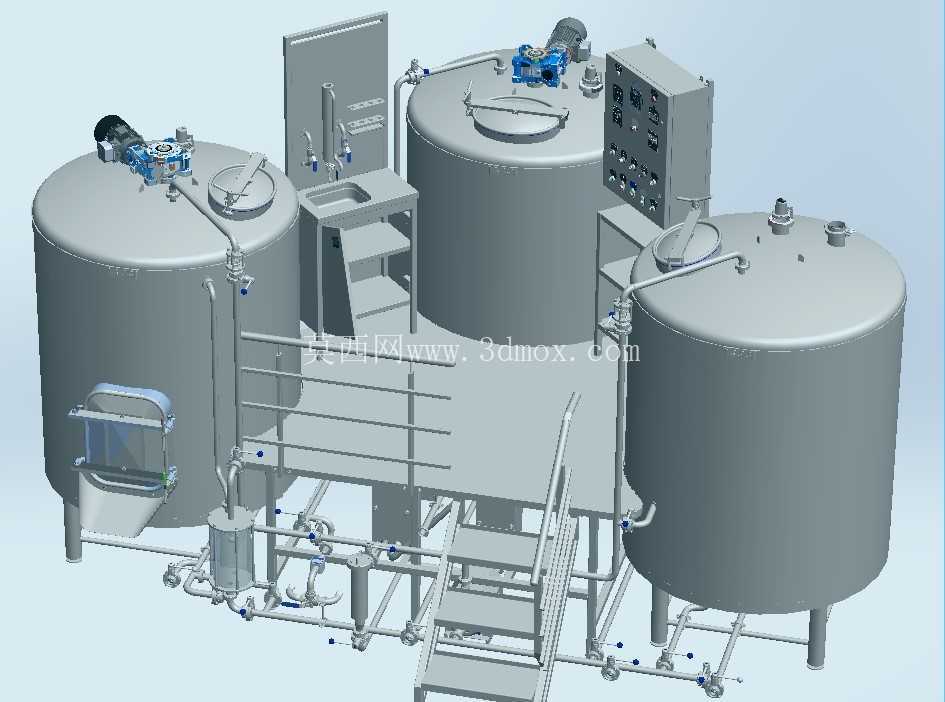

1000升三罐式精酿啤酒酿造系统

　　这套1000升容量的三罐体酿造单元，是面向中小型精酿厂、餐吧自酿场景设计的成套酿造设备，整体采用三罐并列布局，覆盖糖化、煮沸旋沉、发酵核心酿造工序，可满足单批次1000升麦汁的全流程酿造作业，适配淡色艾尔、IPA、世涛等绝大多数常见精酿品类的生产需求。从结构设计来看，三个立式圆柱锥底罐体沿操作平台两侧排布，中间预留操作走道与设备安装空间，罐体顶部设置人孔、检修口与搅拌驱动装置，侧部布置CIP清洗接口、取样阀、温度检测接口，底部锥段设置排渣口与出料阀，所有管路沿罐体侧部与平台下方集中排布，既减少管路弯折造成的物料残留，也方便日常检修维护。操作平台采用防滑花纹钢板铺设，搭配双侧护栏与斜向爬梯，爬梯踏步做防滑处理，

　　平台高度匹配罐体操作口位置，操作人员站在平台上可完成人孔开启、阀门操作、设备巡检等所有常规作业，无需额外登高设备。罐体之间的连接管路采用卫生级快装接口，所有与物料接触的部位做镜面抛光处理，避免麦汁残留滋生杂菌，管路走向遵循最短路径原则，减少物料输送过程中的温度损失与氧化风险，管路上配套的阀门采用卫生级蝶阀，操作力矩小，密封性能可靠，可满足频繁开关的作业需求。设备的电控柜布置在右侧罐体旁的平台边缘，柜体做防水防尘处理，面板上集成温度显示、搅拌控制、泵阀开关等操作元件，操作人员在平台上即可完成所有参数调整与设备启停，无需往返于操作区与控制柜之间。从安装边界来看，整套设备的占地尺寸适配常规中小型酿造车间的空间条件，罐体支腿采用可调式结构，

　　可根据地面平整度调整高度，保证罐体垂直度与管路对接精度，设备进场时可拆分为罐体、平台、管路、电控柜几个独立模块，无需大型吊装设备即可完成进场组装，适合现有厂房改造的场景使用。在功能设计上，三个罐体可根据工艺需求灵活切换功能，既可以按照常规糖化-煮沸-发酵的流程配置，也可根据生产品类调整为双发酵罐搭配单糖化罐的布局，提升设备的生产灵活性，罐体的保温层采用聚氨酯发泡填充，可有效减少酿造过程中的温度损耗，降低加热与制冷环节的能耗，夹套结构可满足升温、降温、恒温维持的不同工艺需求，适配不同酿造阶段的温度控制要求。设备顶部的搅拌装置采用侧装式结构，搅拌桨叶做圆弧过渡处理，避免搅拌过程中产生剪切力破坏麦汁组分，驱动电机采用减速一体结构，

　　运行噪音低，扭矩输出平稳，可满足长时间连续运行的作业需求。罐体侧部设置的清洗装置可实现360度无死角喷淋，配合CIP清洗系统可完成罐体内部的自动清洗，无需人工进入罐体内部作业，降低操作人员的劳动强度，也提升清洗作业的标准化程度。整套设备的结构设计充分考虑了酿造场景的卫生要求与操作便利性，所有棱角处做圆弧过渡处理，避免积料与卫生死角，管路支架采用不锈钢材质制作，固定点做减震处理，减少泵体运行时的管路震动，延长密封件的使用寿命。对于三维建模从业者而言，这套模型完整还原了设备的所有结构细节，包括管路的走向、阀门的安装位置、平台的连接结构、罐体上的所有接口，可直接用于酿造车间的布局规划、设备安装指导、生产流程模拟等场景，建模时所有配合面都按照实际装配公差设置，可直接生成工程图用于生产加工参考。
