空间桁架式承载框架结构设计

项目分类:通用机械零部件 发布时间:2026-06-13 ID:1181272
  • 空间桁架式承载框架结构设计
  • 空间桁架式承载框架结构设计
  • 空间桁架式承载框架结构设计

这类空间桁架式承载框架,在工程场景里的应用覆盖范围极广,小到小型试验台的承载底座、移动设备的底盘骨架,大到户外临时作业平台的支撑主体、轻型输送线的架体结构,都能看到同逻辑的结构设计。区别于整块板材焊接的箱型承载结构,桁架式框架的核心优势在于用最少的材料用量,实现满足刚度与强度要求的承载能力,尤其适合对自重有严格限制的移动类设备、高空架设类支撑场景——比如小型无人地面载具的底盘,采用这类桁架结构能在保证抗扭、抗弯承载力的前提下,把底盘自重控制在较低水平,预留更多载重空间给动力单元与任务载荷。

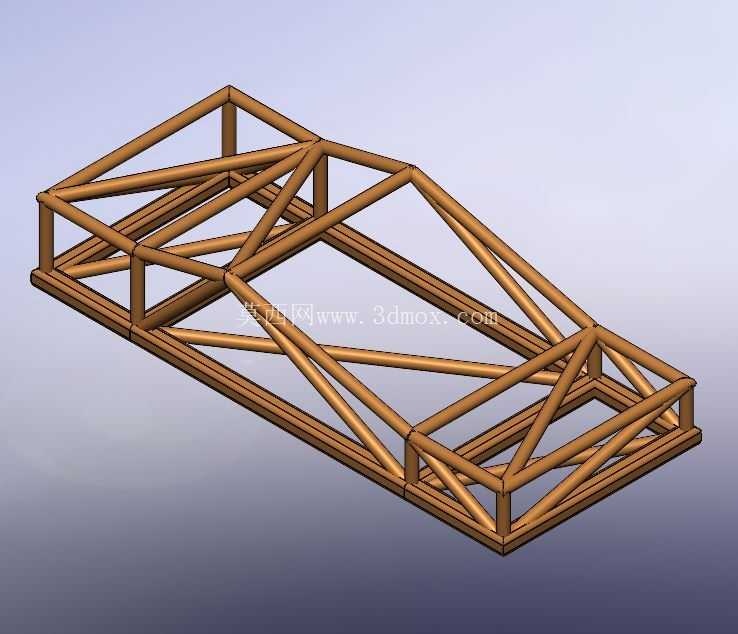

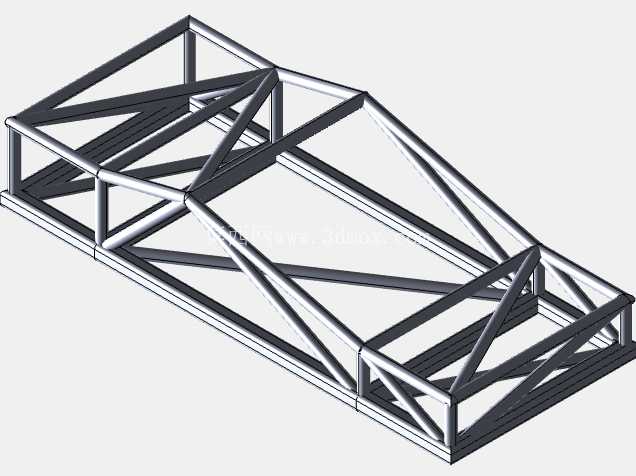

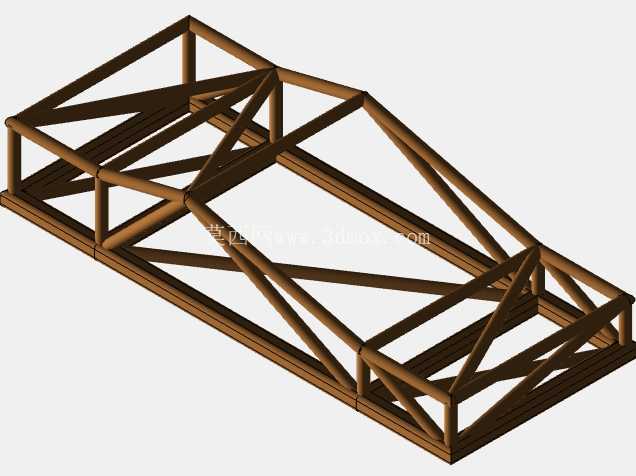

从实际受力逻辑来看,这类框架的每一根型材构件都只承受沿自身轴向的拉压力,不会出现额外的附加弯矩,这也是桁架结构材料利用率远高于普通梁式结构的核心原因。设计这类结构的时候,首先要明确整个框架的受力边界:哪些位置是固定安装点,哪些位置会施加动态载荷,载荷的作用方向是垂直向下、侧向水平力还是扭转力矩,这些边界条件直接决定了斜撑杆件的布置角度与密度。比如图中这款框架,在载荷集中的端部区域加密了三角斜撑的布置,就是因为端部往往是连接行走轮组或者外部执行机构的位置,会承受更大的集中载荷与冲击载荷,加密斜撑能把集中力快速分散到多根纵向主弦杆上,避免单根杆件受力过载。

外形尺寸与安装边界的确定,是这类框架设计里不能出错的环节。首先要匹配安装对象的外围尺寸,比如作为设备底盘使用时,框架的内空尺寸要刚好容纳电池组、控制箱等内置部件,不能出现干涉;框架上表面的安装孔位要和上层搭载的设备安装孔完全对齐,孔位的公差要控制在装配允许范围内,避免现场安装时需要重新打孔。框架的整体高度也要考虑离地间隙要求,如果是移动类底盘,要保证最低点离地高度满足通行路面的障碍通过要求,同时不能让整体重心过高影响行驶稳定性;如果是固定安装的支撑框架,要匹配对接设备的接口高度,减少额外的转接连接件。

在杆件的选型上,这类桁架框架通常会选用方形截面的空心型材,相比圆管型材,方管的平面接触特性更方便后续安装附件,不管是焊接固定连接板还是用螺栓加装安装座,都不需要额外做弧面适配,加工装配效率更高。杆件之间的连接节点,是整个结构的薄弱环节,设计时要避免杆件轴线不在节点处交汇的情况,否则会在节点处产生附加弯矩,轻则导致节点处焊缝开裂,重则造成整个框架的失稳变形。如果是采用螺栓装配式的桁架结构,节点处的连接板厚度要根据杆件的最大轴力来计算,保证连接板的挤压强度与抗剪强度满足要求,不能为了省料用过薄的板材做节点板,否则受冲击载荷时很容易出现节点板变形的问题。

实际使用中,这类桁架框架还要考虑工况带来的额外载荷,比如户外使用的场景要考虑风载荷对结构的影响,移动使用的场景要考虑颠簸带来的冲击系数,不能只按静态载荷来计算杆件的受力大小。很多新手设计这类结构时,往往只验算静态下的结构强度,忽略了动态冲击的影响,导致实际使用时杆件出现抖动甚至变形的问题。另外,框架的防腐处理也要根据使用环境来选择,室内干燥环境可以做简单的喷漆处理,户外潮湿或者有腐蚀介质的环境,就要选用镀锌型材或者做不锈钢材质的设计,避免长期使用后杆件锈蚀影响结构强度。

从装配逻辑来看,这类桁架结构如果是焊接成型,要设计合理的焊接顺序,先焊接成多个小的平面桁架片,再把各个片体拼接成整体空间结构,减少焊接变形带来的尺寸误差;如果是装配式结构,要在杆件上提前加工好定位止口,方便现场快速拼装,不需要复杂的工装就能保证整体尺寸精度。不管是哪种成型方式,最终的框架整体平面度、对角线误差都要控制在合理范围内,否则后续安装上层设备或者行走部件时,会出现装配应力,长期使用下会导致结构过早疲劳损坏。
