多通路带法兰连接三通阀体结构

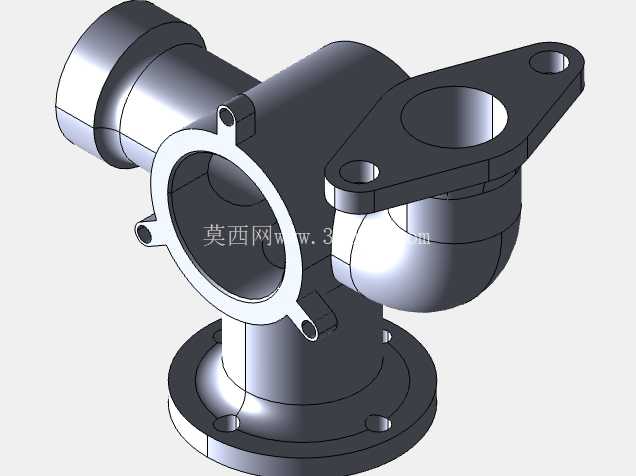

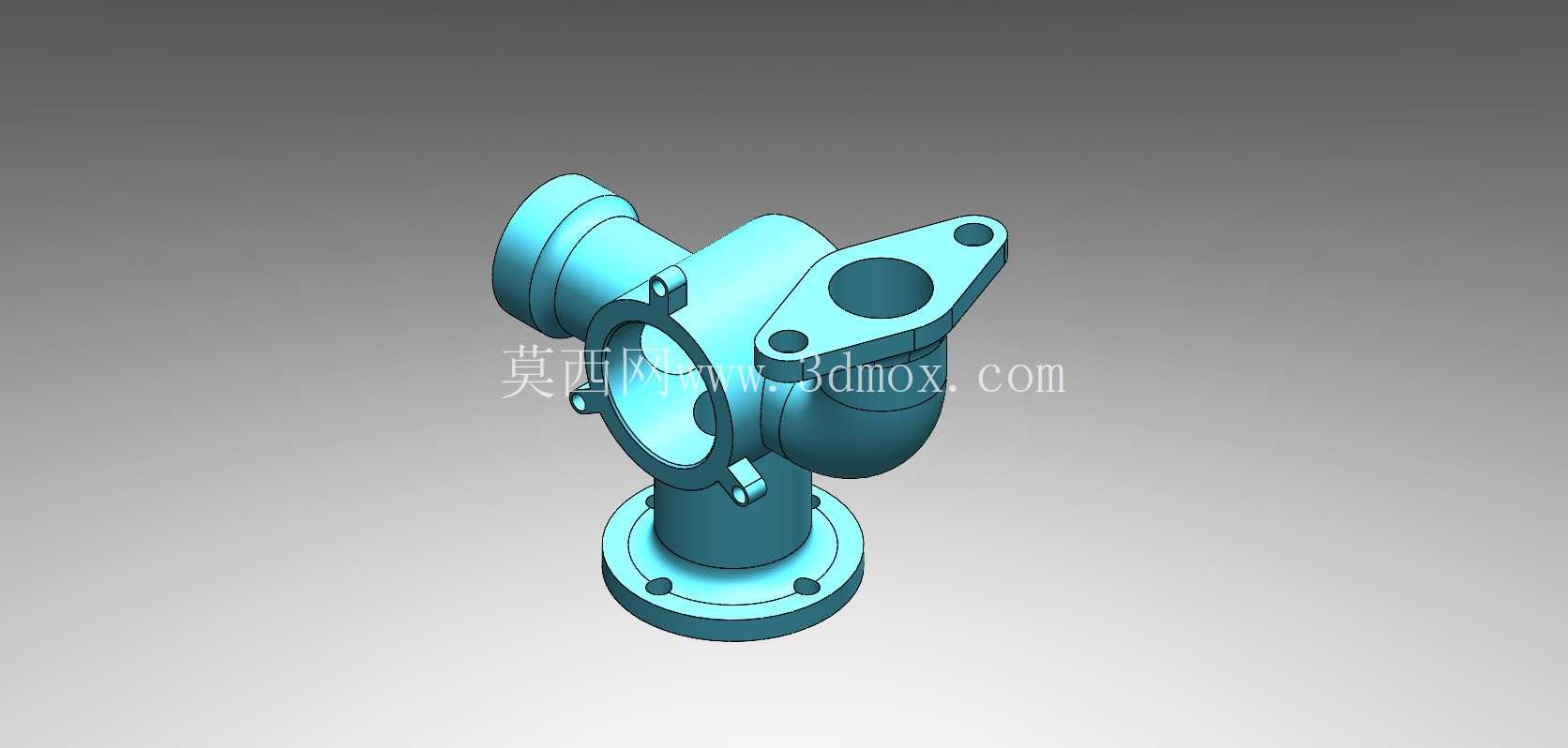

　　这类多通管路连接件常见于中小口径的流体输送系统，在车间压缩空气支路分配、小型液压站油路分流、民用给排水支路改向、化工小试装置介质换向场景中都有大量应用，区别于普通等径三通，该结构集成了法兰连接端、快插式接口端以及带安装耳的侧出通路，可同时满足三路不同规格管路的对接需求，无需额外加装变径接头，能有效减少管路系统的泄漏点数量。从结构设计逻辑来看，底部法兰端采用标准凸面法兰结构，法兰盘上均匀分布三个螺栓过孔，适配常规PN16压力等级的法兰对接要求，法兰根部做了R3的圆角过渡，避免铸造应力集中导致的根部开裂，同时法兰端面预留了0.2mm的密封面加工余量，后续机加工时可直接车削出密封水线，无需额外补料。

　　侧上方的带耳接口为法兰式安装结构，两个安装耳上的通孔为光孔设计，可通过螺栓直接固定在设备侧壁或者阀组安装板上，该接口的通径与底部主通路通径一致，可作为主通路的侧向分流或者介质取样口使用，接口端面同样预留密封槽位置，可适配O型圈或者平垫片密封。另外两个接口为外锥面快插结构，表面做了粗糙度Ra1.6的加工要求，可直接对接软管快插接头，无需额外加工螺纹，适合低压流体的快速接驳场景，接口根部的凸台结构为快插接头的锁紧卡环提供了限位面，避免接头受压脱出。

　　整体壳体采用等壁厚设计，主体壁厚控制在4mm，所有通路交汇处做了圆弧导流处理，避免直角结构导致的介质流阻增大，同时减少介质冲刷造成的局部磨损，针对铸造工艺要求，所有非加工面的拔模斜度设置为1.5度，侧孔位置的型芯定位结构在外观上保留了小凸台，既方便铸造时的型芯固定，也可作为后续机加工的定位基准。安装边界方面，该阀体总高度控制在120mm以内，最大外接圆直径为90mm，侧出法兰耳的最大跨距为110mm，安装时底部法兰需要预留至少15mm的螺栓操作空间，侧方快插接口需要预留30mm的软管插拔空间，整体安装占用空间较小，可直接集成在紧凑布置的阀组岛中。

　　在实际选型应用中，该结构适配的工作压力不超过1.0MPa，工作介质温度范围在-10℃到120℃之间，可兼容水、压缩空气、低压液压油、无腐蚀性化工介质等多种流体，若用于腐蚀性介质场景，可在建模基础上调整内壁壁厚并更换铸造材质为304不锈钢，同时将密封面结构调整为凹凸面法兰适配四氟垫片。建模过程中优先采用多实体建模方式搭建主体流道，再通过抽壳命令生成基础壳体，后续逐个添加法兰、安装耳、接口凸台等结构，所有倒角、圆角特征在建模最后阶段统一添加，避免前期特征过多导致的建模卡顿，同时方便后续根据实际工况调整壁厚、通径等参数，该结构的建模思路也可拓展到四通、五通等更多通路的管路连接件设计中，只需调整通路方向和接口规格即可快速衍生出不同规格的系列化产品。
