悬臂梁有限元分析仿真结构模型

在工程结构设计领域，梁类构件是应用最广泛的基础承载单元，从重型装备的机架支撑、工装夹具的受力臂，到小型设备的连接支架，都能见到悬臂梁这类一端固定、一端自由的梁结构身影。这类结构的受力状态直接决定整套设备的运行稳定性与使用寿命，因此在设计阶段完成精准的力学性能校核，是结构工程师必须完成的核心环节。

本次构建的梁结构仿真模型，完全贴合实际工程中悬臂梁的受力边界条件，固定端完全约束六个自由度，模拟实际安装时梁体与基座通过螺栓组刚性连接的状态，不会出现额外的位移或转动偏差。自由端可根据实际工况施加集中载荷、均布载荷或是交变载荷，匹配不同场景下的受力需求，比如工装夹具上的切削反力、输送设备末端的物料重力、检测设备上的探头负载等场景，都可以通过调整载荷参数完成对应仿真计算。

从模型的设计逻辑来看，整个建模过程完全遵循力学仿真的规范要求，几何模型简化时保留了梁体的核心受力特征，去除了不影响整体应力分布的微小倒角、工艺缺口等细节，既可以保证仿真计算的精度，又能减少不必要的网格划分工作量，提升计算效率。材料属性定义完全匹配工程常用的金属结构材料参数，涵盖弹性模量、泊松比、屈服强度等核心力学指标，能够准确还原梁体在受载过程中的应力分布、变形位移情况，帮助工程师快速定位应力集中区域。

在安装边界的考量上，模型预留了固定端的安装接口尺寸参考，工程师可以根据实际安装面的大小、螺栓孔的分布位置，调整梁体根部的结构尺寸，避免出现安装干涉或是固定端强度不足的问题。梁体的截面形状支持参数化调整，无论是矩形截面、圆形截面还是工字形截面，都可以通过修改参数快速生成对应几何模型，适配不同载荷等级、不同安装空间的使用需求。比如在轻载场景下可以选择空心矩形截面降低结构自重，在重载冲击场景下可以选择工字形截面提升抗弯模量，无需重新搭建基础模型即可快速完成方案迭代。

从实际应用场景出发，这套梁结构仿真模型可以直接用于工程前期的方案验证，工程师不需要从零开始搭建几何模型、定义边界条件，只需要根据实际项目的载荷参数、材料选型调整对应设置，就能快速得到梁体的应力云图、位移变形量数据，判断当前设计的梁体是否满足强度、刚度要求，是否存在过度设计导致的材料浪费问题。尤其是在非标设备设计过程中，很多悬臂类结构没有现成的标准件可以选用，通过仿真模型提前完成力学校核，可以有效避免后期样机测试时出现梁体变形过大、根部断裂等问题，减少样机修改的次数，缩短整个项目的研发周期。

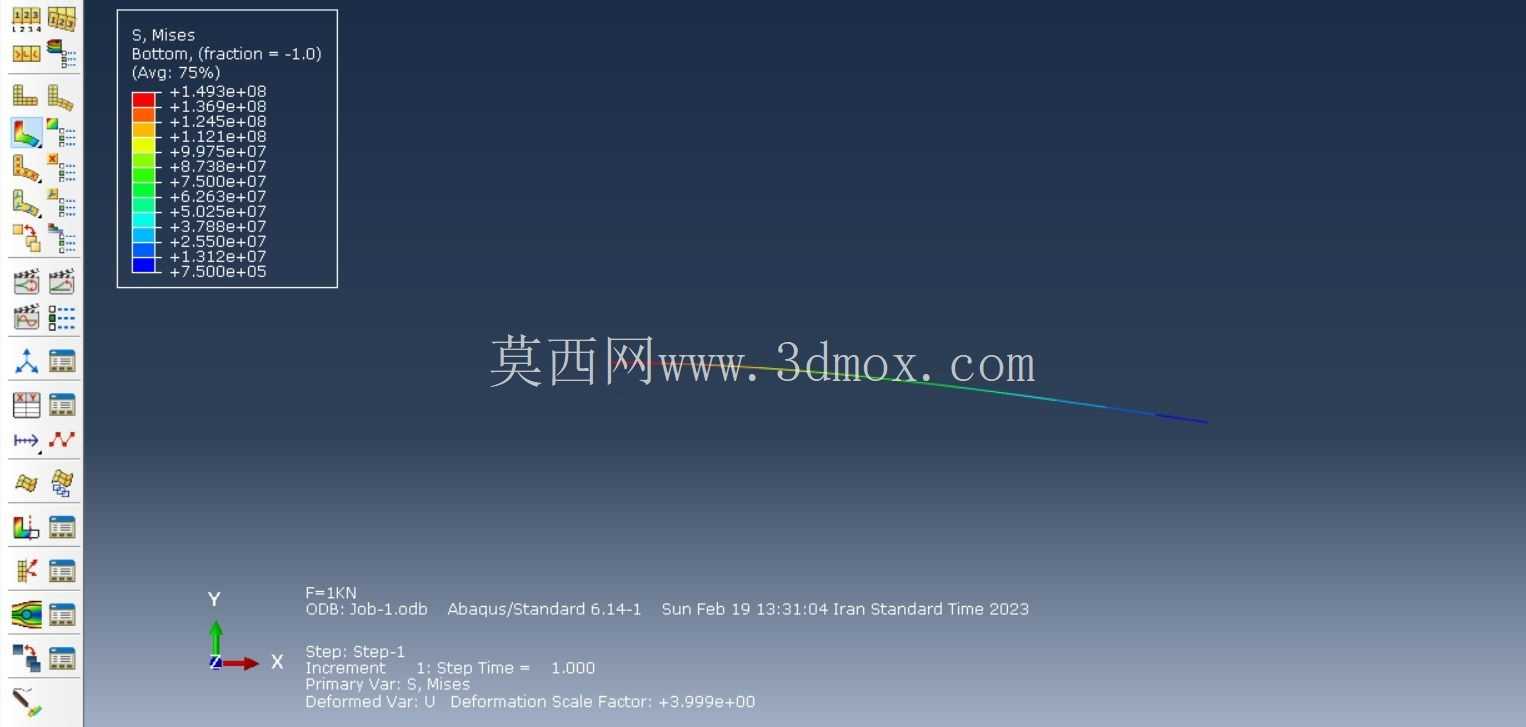

在应力结果的判读上，模型输出的米塞斯应力云图可以直观展示梁体各个位置的应力水平，工程师可以快速识别出应力最高的区域，通常悬臂梁的最大应力出现在固定端的上下表面，这也是实际工程中最容易出现疲劳断裂的位置，针对这些高应力区域，可以通过增加圆角过渡、设置加强筋、更换更高强度材料等方式进行结构优化，在控制整体重量的前提下提升结构的承载能力。同时模型输出的位移变形数据，可以校核梁体自由端的挠度是否满足使用要求，比如带有检测元件的悬臂结构，过大的挠度会导致检测精度下降，这时候就需要通过调整梁体截面尺寸、缩短悬臂长度来控制变形量在允许范围内。

整个模型的建模过程充分考虑了工程实际中的各类细节，比如固定端的约束范围并非理想化的线约束，而是模拟实际安装面的接触区域，避免出现应力奇异导致的计算结果失真；载荷施加位置也预留了安装面参考，匹配实际工况下载荷的作用点位置，不会出现载荷偏置导致的计算误差。对于从事结构设计、力学仿真的工程师来说，这套模型既可以作为悬臂梁设计的仿真基础模板，也可以作为梁类结构力学分析的教学参考案例，帮助新人快速理解梁结构的受力特点与仿真分析流程。
