双缸卧式斯特林动力装置结构设计

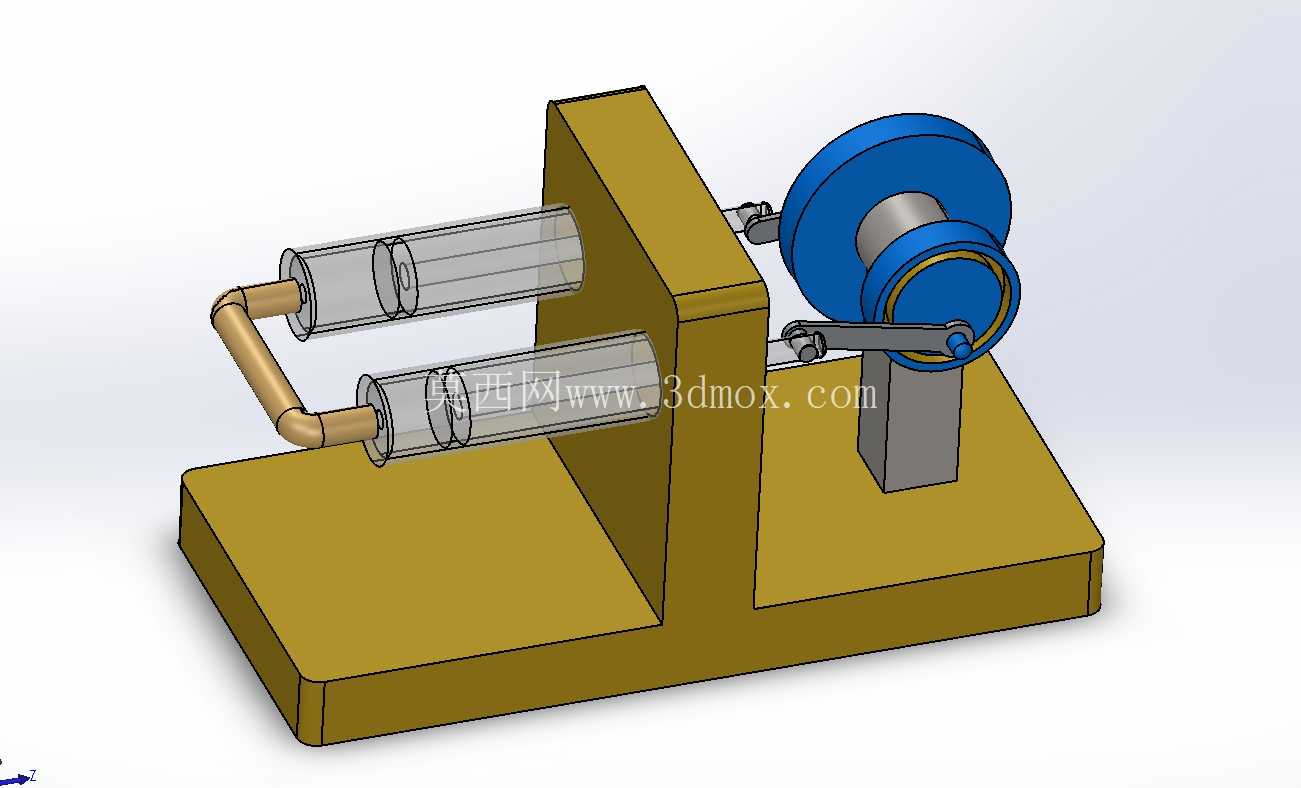

　　这套双缸卧式斯特林动力结构，核心是通过外燃加热实现热功转换，在分布式低热值能源利用、教学演示、小型余热回收场景中有着独特的应用价值。不同于常见的单缸斯特林结构，双缸卧式布局能有效抵消单缸往复运动产生的一阶振动，运行时的动平衡表现更优，在需要低振动输出的小型动力配套场景中，不需要额外加装厚重的减震基座就能满足安装要求。从结构布局来看，两个置换气缸呈水平平行排布在立式支架一侧，通过铜质汇流管路连通热端与冷端腔室，动力输出端的飞轮与曲柄连杆组件布置在支架另一侧，整体重心落在L型安装底座的几何中心范围内，安装时只需要在底座四个角预留M4规格的安装孔位，就能完成整机固定，底座的安装边界尺寸控制在紧凑范围内，适配桌面级试验台、小型科普展具的安装空间要求。设计过程中优先考虑了运动部件的同轴度要求，曲轴的支撑位直接集成在立式支架的上端凸台结构上，省去了额外的轴承座安装工序，两个气缸的安装端面与支架贴合处设计有定位止口，装配时不需要反复调整就能保证气缸轴线与曲轴回转中心的平行度，避免连杆运动过程中出现别劲、卡滞的问题。两个置换气缸采用透明可视化的缸体设计，在教学演示场景中可以直观观察到内部置换活塞的往复运动过程，配合飞轮端的环形色标标识，能够清晰展示曲轴转角与活塞运动位置的对应关系，帮助理解斯特林循环的四个工作过程。

　　铜质汇流管路的弯折半径经过反复校核，既保证了工质在冷热腔之间的流动阻力处于合理区间，也避免了管路与支架、运动连杆之间出现运动干涉，管路与缸体的连接端采用插接密封结构，装配时不需要复杂的焊接工序，后期维护更换密封件也十分便捷。飞轮的直径与质量经过匹配计算，既能够储存足够的转动惯量保证曲轴越过止点持续运转，也不会因为质量过大导致启动阻力过高，在常规的酒精灯外焰加热条件下，预热30秒左右就能实现自持续运转，输出端可以通过带轮或者联轴器连接小型发电机、微型水泵等负载，实现低品位热能向机械能、电能的转换。

　　L型安装底座采用一体化的折弯式结构设计，立式支架与水平底座之间通过直角加强结构连接，在整机持续运转的振动工况下，不会出现支架松动、变形的问题，底座的底面设计有四个均匀分布的橡胶减震垫安装位，在对振动要求更高的精密试验场景中，可以加装减震垫进一步降低振动传递。整套结构的运动部件全部做了轻量化处理，连杆采用铝合金材质加工，活塞采用低摩擦系数的密封材料，运行过程中的机械损耗控制在较低水平，能够在较小的加热功率下实现稳定的动力输出。在余热回收场景中，这套结构可以直接对接工业生产中产生的100-300摄氏度的低品位废热，不需要额外的燃料供给就能输出动力，适合为偏远地区的小型监测设备、野外科普装置提供不依赖电网的动力来源。

　　结构设计时充分考虑了加工工艺性，所有的支架、底座零件都可以通过常规的铣削、折弯工艺加工完成，没有复杂的曲面结构，普通的机加工车间就能完成全部零件的加工制作，适合作为机械原理教学的实操装配案例，让学习者在装配过程中理解曲柄连杆机构的运动原理、外燃机的工作循环、动平衡设计的基本思路。气缸的冷端部分裸露在空气中，依靠自然对流实现冷却，不需要额外加装水冷或者风冷散热结构，进一步简化了整机的结构复杂度，降低了日常维护的工作量。曲轴的输出端伸出飞轮端面一定长度，预留了负载安装的轴段与键槽，用户可以根据实际使用需求搭配不同的负载组件，不需要对原有结构做大幅度修改。两个气缸的平行度公差控制在0.05毫米以内，保证两个活塞的往复运动轨迹平行，避免出现偏磨导致密封失效的问题，延长整机的无故障运行时间。
