汽车中控面板逆向重构结构设计

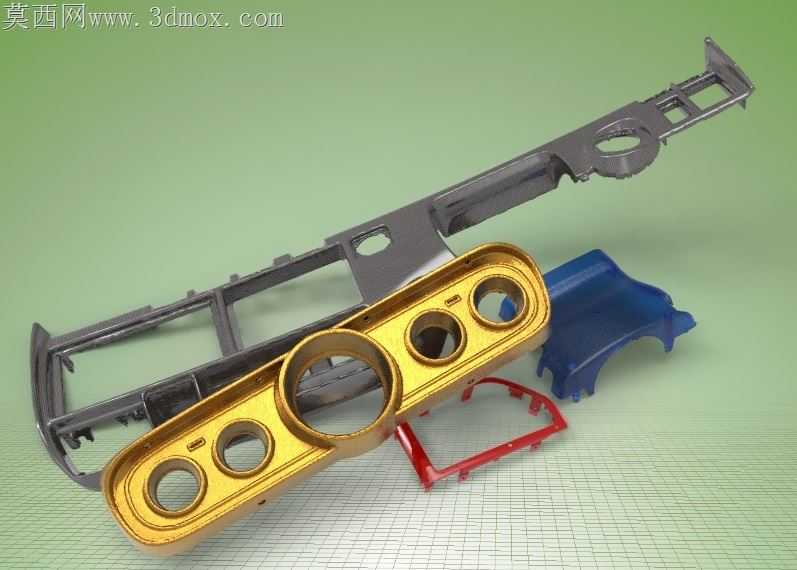

汽车内饰面板量产前的逆向重构环节，最容易被忽略的就是不同材质饰件叠装后的公差累积问题，这套逆向重构的汽车面板组件，恰好把这类容易踩坑的细节做了落地化的结构处理。金色电镀饰圈的环形安装位，没有沿用常规的整圈贴合设计，而是在四个圆形仪表开孔的内侧预留了0.15mm的溢胶避让槽，电镀件表层的亮面涂层如果和塑料基材完全密贴，夏季车内高温烘烤下胶层膨胀很容易顶出电镀层表面的鼓包，预留的浅槽既能容纳胶层溢出的余量，也能给电镀件的热胀冷缩留出形变空间，不会出现饰圈起翘的售后问题。灰色主框架的侧边卡扣位，没有做等间距排布，而是对应内侧加强筋的位置调整了卡扣间距，靠近空调出风口的位置卡扣密度提升了30%，这个区域常年受冷热风交替吹拂，塑料件的形变量比其他区域大，加密卡扣能避免长期使用后出现接缝不均的问题，框架上的长条形镂空区域边缘，都做了0.8mm的圆角过渡，逆向扫描时原始件的边缘因为长期使用有磨损毛边，重构时特意把圆角做了统一校准，既避免注塑时出现应力开裂，也能让组装时工人的操作更安全，不会被锐边划伤。蓝色的侧装饰件和红色的小支架，在和主框架对接的位置做了定位柱的防呆设计，两个定位柱的直径差了0.2mm，反向安装时根本无法卡入位，从结构上杜绝了产线工人装反零件的可能。红色小支架的壁厚做了渐变处理，和主框架连接的位置壁厚加厚到2.2mm，悬空的卡扣位置壁厚收薄到1.5mm，既保证连接强度，也避免注塑时出现缩痕影响外观。曲面过渡的处理上，金色饰圈的外弧面和灰色主框架的贴合面做了0.05mm的错位差，电镀件的边缘比主框架表面略低一丝，不会出现组装后边缘刮手的问题，也能让两个零件的接缝视觉上更整齐。这套逆向结构没有追求扫描数据的1:1复刻，而是针对原始件使用中暴露的结构缺陷做了针对性优化，所有的尺寸调整都围绕量产装配的实际需求，没有多余的装饰性结构，每个卡扣、每个避让槽、每个圆角都对应实际生产和使用中的具体问题，能直接作为内饰件改款设计的参考结构，省去大量前期试错的成本。
