适配FDM3D打印的锥形消隙均匀铰链结构

　　在桌面级FDM熔融沉积成型3D打印的日常应用场景里，小尺寸功能件的装配间隙控制一直是结构设计的核心痛点——受限于喷嘴挤出线宽、层厚公差、材料冷却收缩等固有工艺特性，常规轴孔配合的铰接结构打印完成后，要么出现轴孔过紧无法转动，要么间隙过大导致铰接松旷、晃动量超差，很难直接打印出可用的活动铰链结构。这款均匀铰链正是针对这一工艺痛点开发的直装式铰接结构，无需额外装配销轴、紧固件，打印完成后即可直接实现稳定的铰接转动功能，适配各类小型3D打印箱体门盖、可拆卸面板、活动挡板的铰接连接需求。

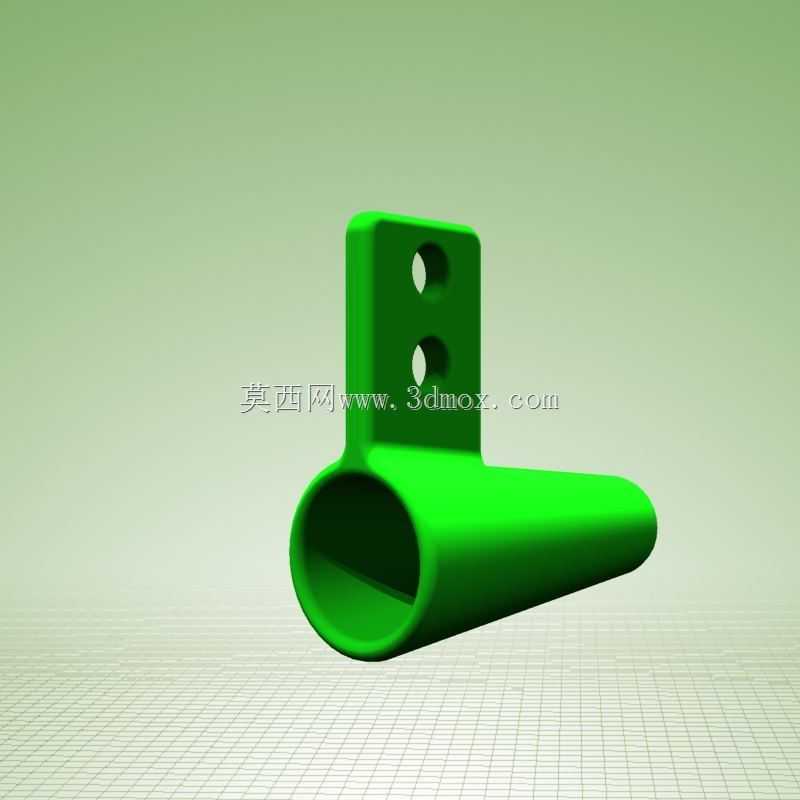

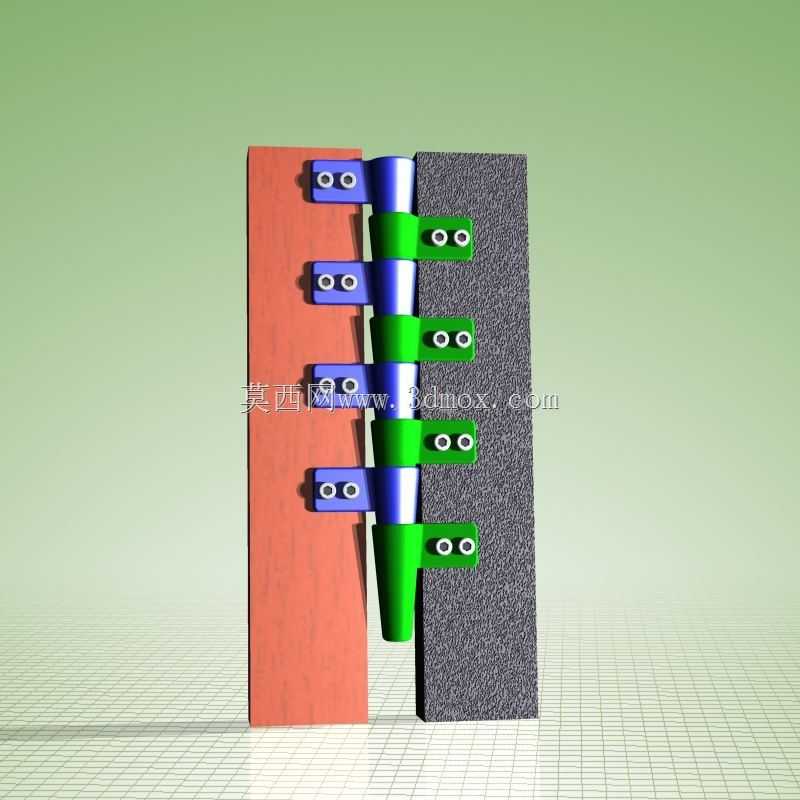

　　从功能特性来看，这款铰链采用多节均匀排布的铰接单元，沿铰接轴方向等距分布五组咬合结构，相比单段或两段式铰链，铰接受力点沿轴向均匀分散，不会出现局部应力集中导致的连接变形或断裂问题，开合过程中受力均匀，转动阻尼一致性好，长期反复开合也不会出现单侧磨损加剧的情况。最核心的设计亮点在于铰接配合面采用锥形接触面结构，替代了传统的圆柱轴孔配合：每一段铰接单元的公母配合面都设计为小锥度的锥形结构，装配时依靠锥面的自适应贴合，自动补偿FDM打印带来的尺寸公差，既可以消除轴孔间隙带来的晃动问题，又不会因为尺寸过盈导致转动卡滞，同时锥面的导向作用还能降低打印件的装配难度，不需要额外修磨就能直接完成组装。

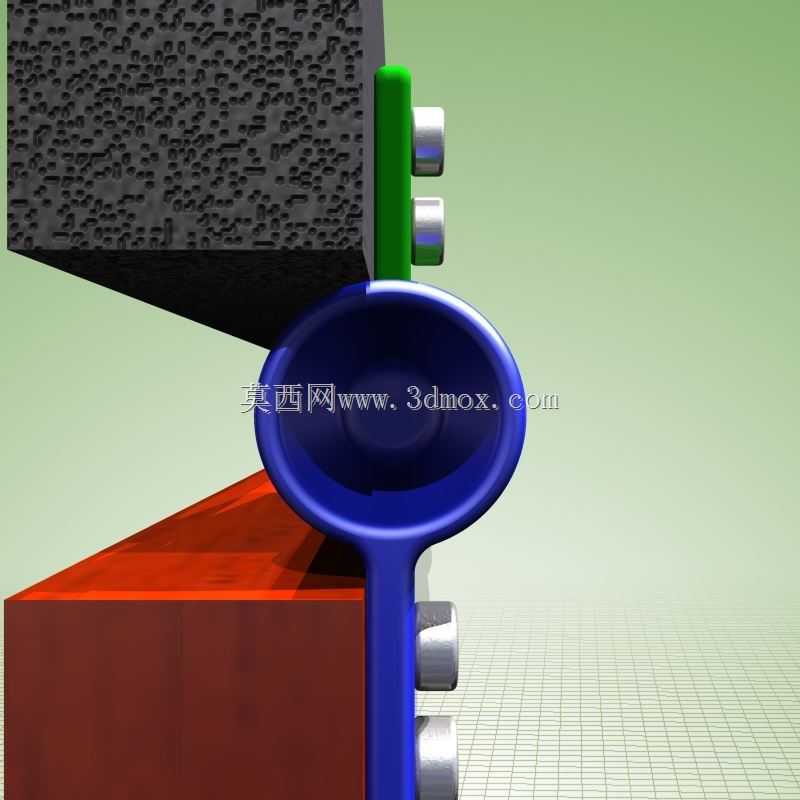

　　从安装边界与尺寸适配角度来看，这款铰链的两个安装翼分别设计为平面安装面，每个安装翼上都预留了两个沉头安装孔，可直接通过M3规格的螺丝固定在门板与门框的安装面上，安装孔位沿铰接轴对称分布，安装后受力均衡，不会出现安装翘曲。铰链整体厚度控制在适配常规3D打印门板的尺寸范围内，安装后铰接转动的开合角度可达到180度，完全满足常规小型门盖的开合需求；铰接轴的直径经过优化，既保证了足够的抗剪切强度，又不会因为轴径过大导致打印时出现层间结合力不足的问题，两个安装翼的背面与安装面完全贴合，安装后没有突出的棱角，不会与周边结构产生运动干涉。

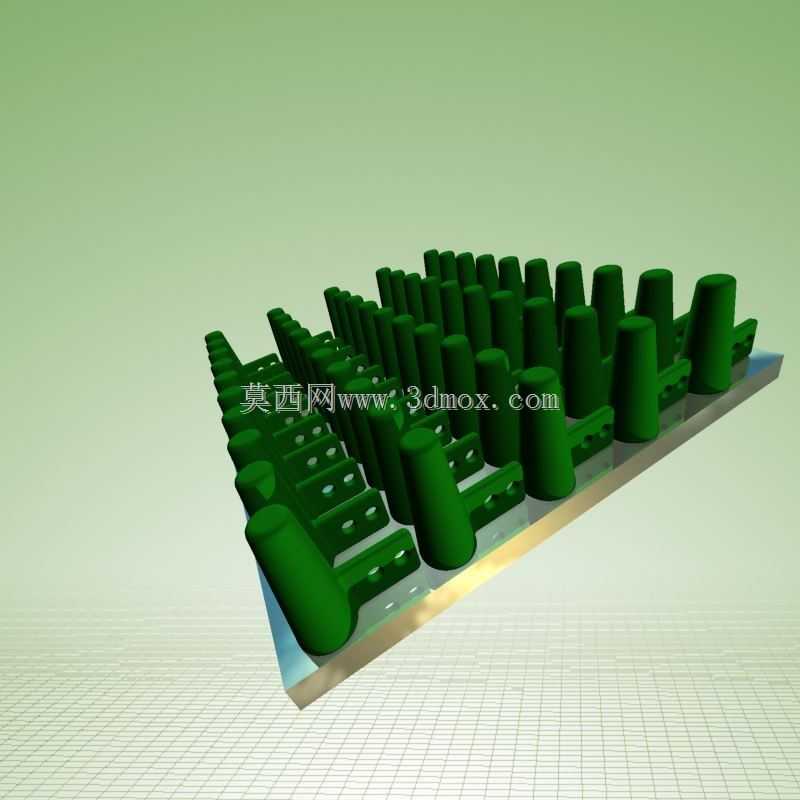

　　在实际应用中，这类铰链不仅可以用于3D打印的自制收纳盒门盖、设备防护挡板、小型机箱侧盖的铰接连接，也可以用于对间隙控制要求较高的小型模型活动结构、教具演示结构的铰接部位，相比需要额外购买金属销轴、合页的连接方案，这款铰链可以随主体结构一体打印完成，不需要额外采购标准件，大幅缩短了小批量定制件的制作周期。设计过程中特意规避了FDM打印的工艺禁忌：所有配合面都设计了合理的打印脱模斜度，没有小于45度的悬空结构，不需要额外添加支撑材料就能直接打印成型，打印完成后去除少量底垫即可直接装配使用；铰接部位的壁厚经过均匀化处理，打印过程中不会出现局部壁厚过大导致的冷却变形、缩孔等问题，不同PLA、PETG等常规FDM打印材料都能适配，不需要针对材料调整特殊的打印参数。

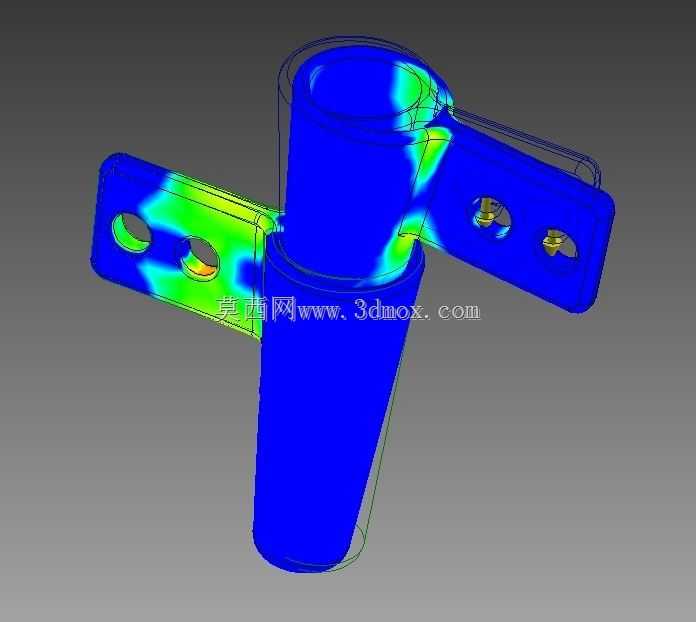

　　从结构受力的角度分析，锥形配合面在铰链承受径向载荷时，锥面会产生自适应的张紧力，载荷越大配合越紧密，不会像传统圆柱轴孔配合那样在长期受载后出现磨损间隙变大的问题，多节均匀分布的铰接单元将整体铰接长度拆分，每一段的配合长度较短，打印时的尺寸累积误差更小，进一步提升了配合精度。安装时只需要将两个安装翼分别对齐门板与门框的安装位，拧入固定螺丝即可完成安装，不需要预留传统合页的开槽位置，对安装面的加工精度要求极低，哪怕是3D打印的平面结构存在轻微的平面度误差，也能通过安装翼的轻微形变实现贴合固定，不会影响铰接的转动顺畅度。
