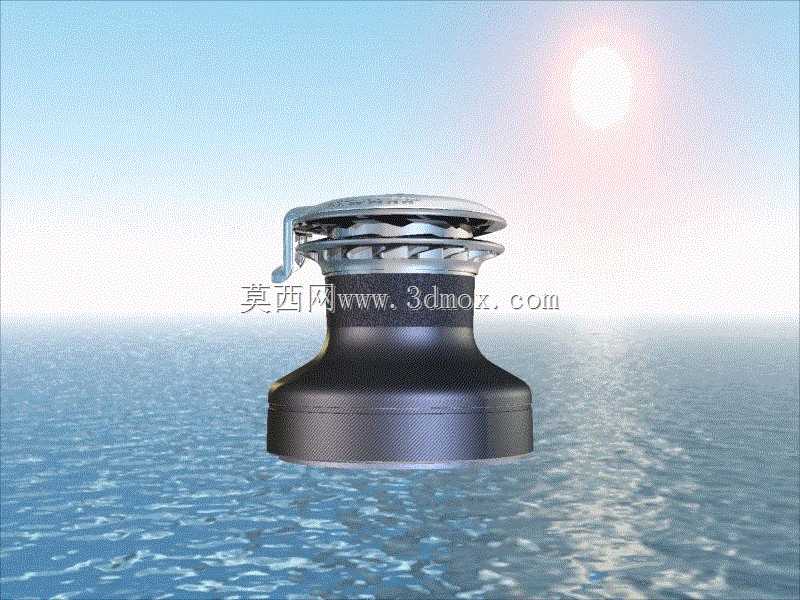

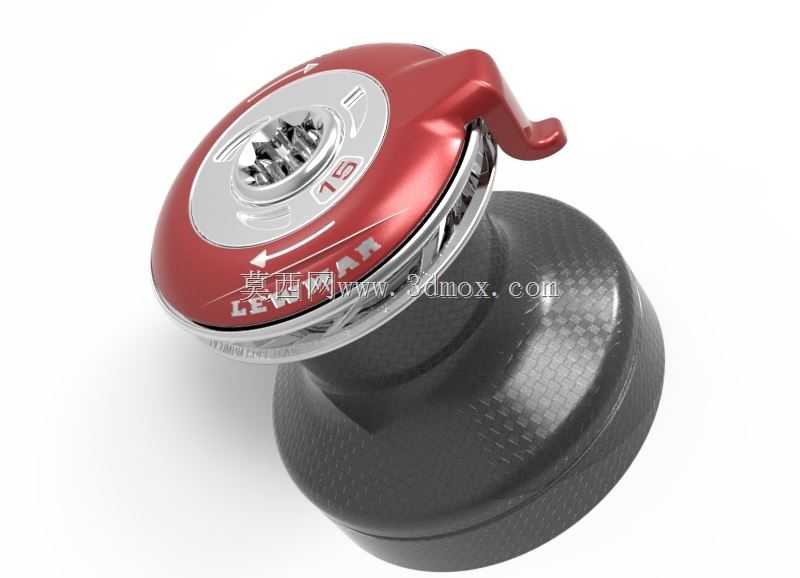

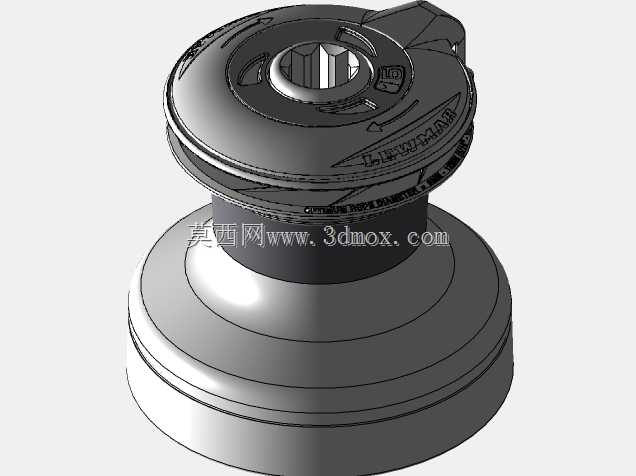

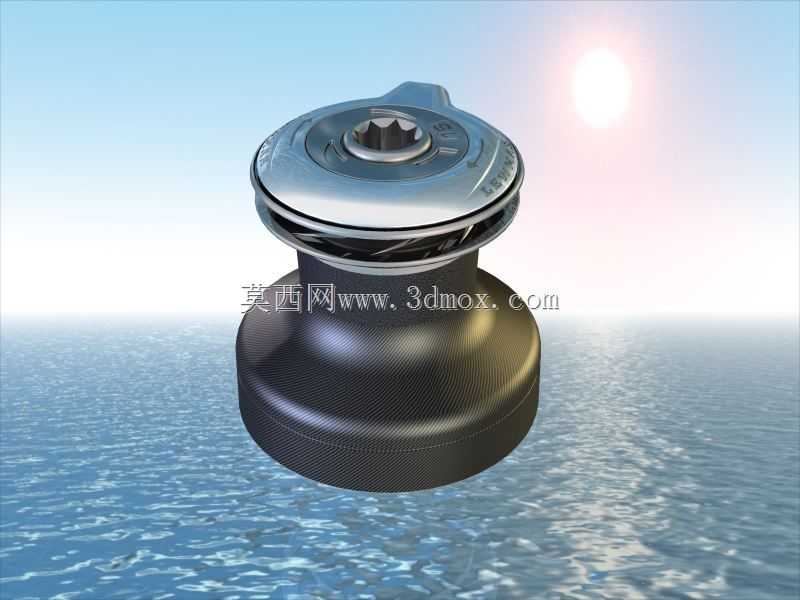

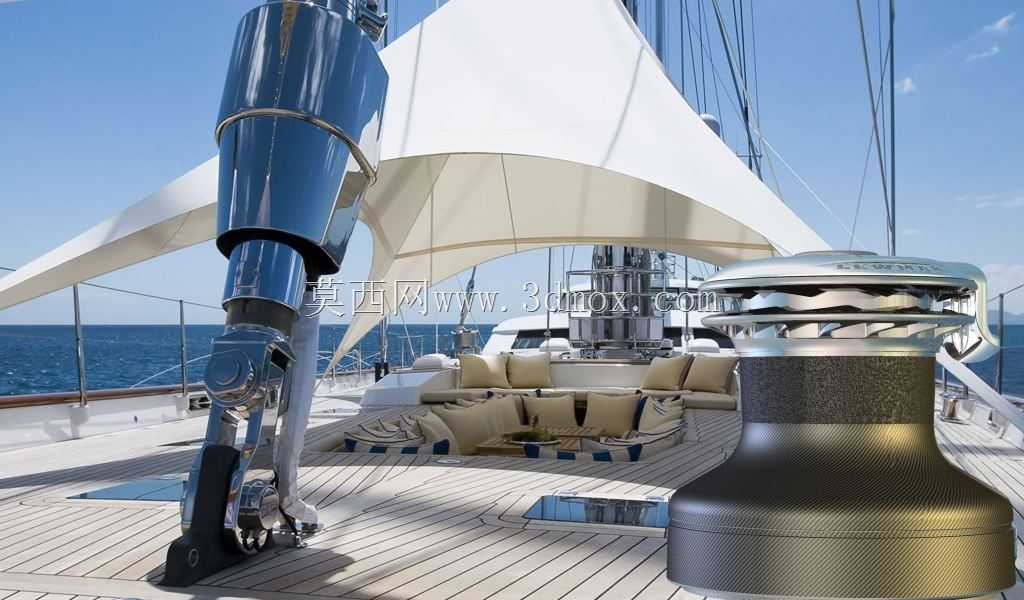

Lewmar尺寸15型EVO自拖尾帆船绞车结构

　　这款尺寸15的自拖尾绞车，核心应用场景覆盖休闲帆船、小型游艇的甲板系泊与帆装操控环节，是中小型帆装船舶甲板上的核心操控部件之一。日常航行中，船员通过该设备完成帆索的张紧收放、系泊缆绳的绞拉固定作业，相比传统无自拖尾结构的绞车，它能在单人操作场景下大幅降低作业强度，不需要额外安排人员辅助持绳锁止，在近岸航行、临时靠泊、缩帆调整等高频作业场景下，操作效率提升十分明显。从功能特性来看，该款绞车集成了自拖尾夹绳机构，绞盘上部的夹绳槽可以在绳索收卷到设定张力后自动咬合锁止绳索，不需要额外打绳结或者使用止绳器固定，操作时船员只需要持续摇动手柄或者驱动电动模块，就能完成绳索的收卷，松开操作时只需要扳动上部的离合拨杆，就能释放夹绳机构的压力，

　　顺畅放出绳索。设备的传动结构采用行星齿轮减速设计，输入扭矩经过多级齿轮放大后输出到绞盘主体，尺寸15的型号减速比适配手动操作的输入力矩范围，普通成年船员单手操作就能输出足够的绞拉力，满足10米级以内帆船的帆索拉力需求，同时该尺寸规格支持后期加装电动驱动模块，40尺寸以上的同系列产品出厂即可选装电动配置，能适配更大吨位船舶的大拉力绞拉需求。从设计思路层面，这款绞车在结构上做了多处适配船舶使用环境的优化：主体下部的基座采用大直径法兰安装结构，安装时只需要在甲板上对应位置开出安装孔，穿入固定螺栓就能完成基座固定，安装边界的法兰厚度、螺栓孔位间距都统一适配行业通用的甲板安装标准，替换同尺寸的老款绞车不需要重新在甲板上开孔，大幅降低改装成本。

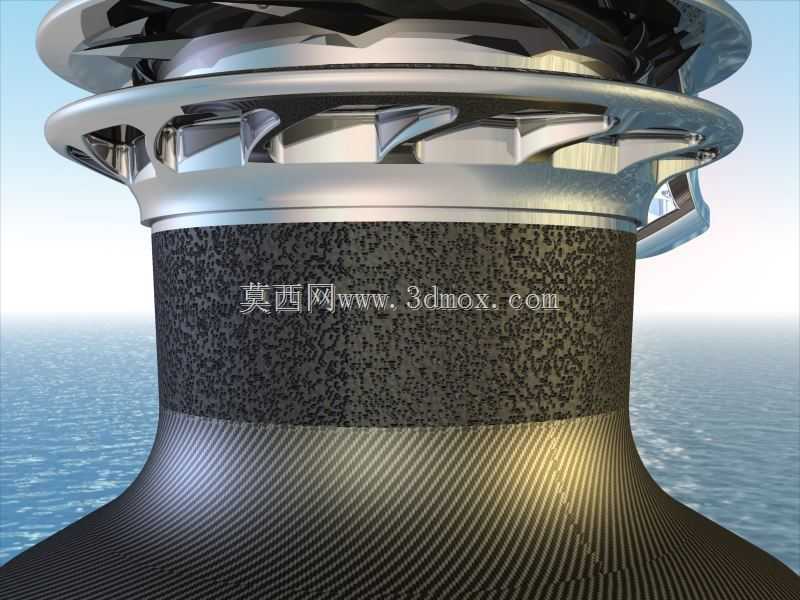

　　上部的绞盘鼓身采用防滑纹理设计，表面的菱形滚花纹理能在绳索缠绕3-4圈时提供足够的摩擦力，避免绳索受力时打滑，同时鼓身的金属材质做了硬质阳极氧化处理，耐海水腐蚀性能优异，长期在高盐高湿的甲板环境下使用也不会出现表层锈蚀剥落的问题。上部的自拖尾夹绳机构采用可调压力设计，可以根据不同直径的绳索调整夹块的夹紧力，适配常用的8-12毫米直径的化纤帆索，不会出现夹伤绳索绳芯或者夹紧力不足打滑的问题。设备的维护设计也做了针对性优化，日常保养只需要拆开上部的端盖，就能对内部的行星齿轮、轴承加注润滑脂，不需要将整个绞车从甲板上拆卸下来，单名船员就能完成季度维护作业，设备的易损件比如夹绳块、密封胶圈都采用模块化设计，

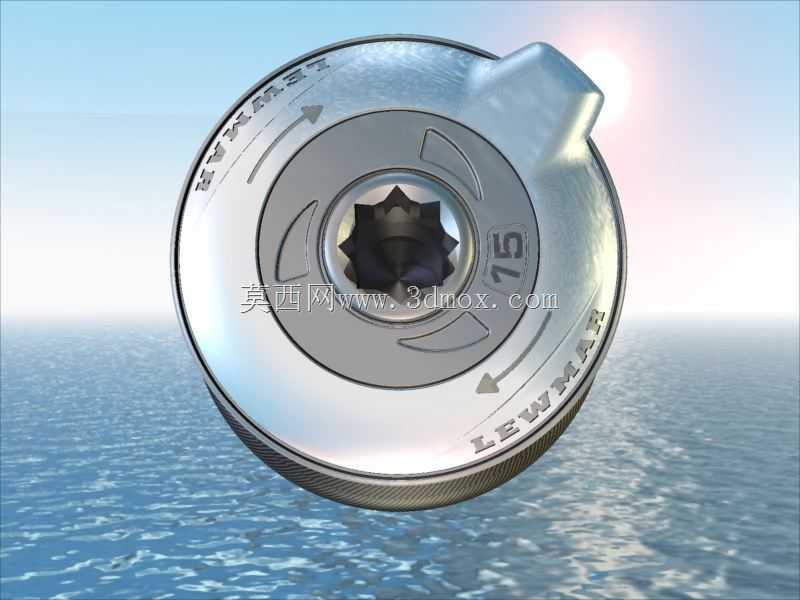

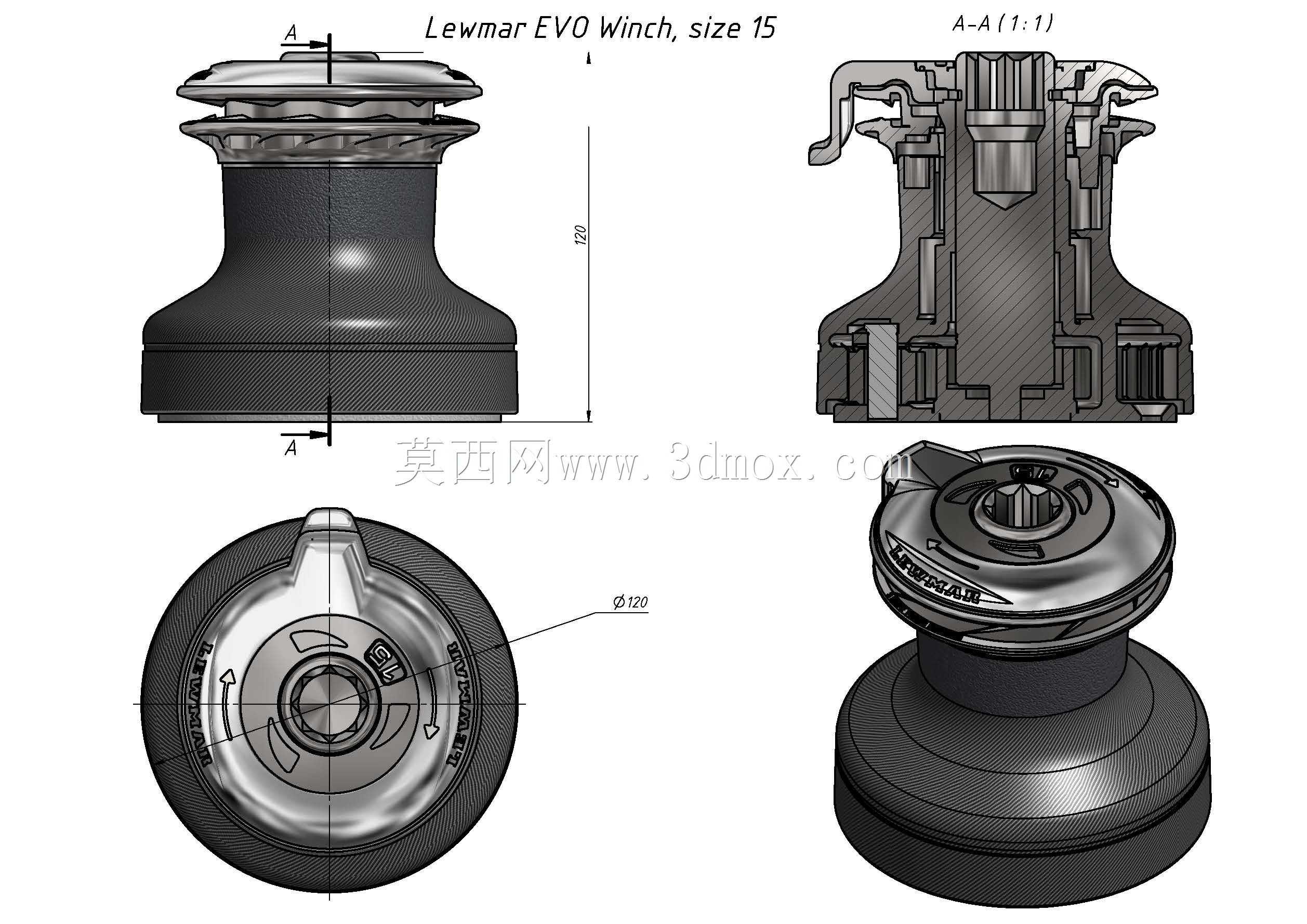

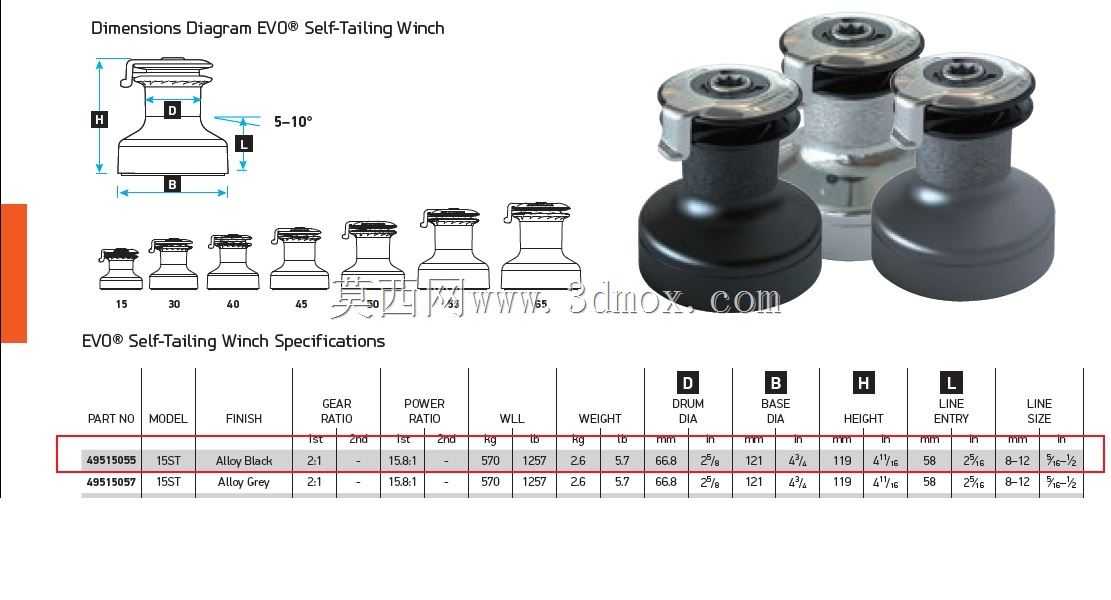

　　出现磨损时只需要更换对应零件就能恢复性能，不需要整体更换设备，全系列产品的核心结构件质保周期能覆盖一个完整的船舶中修周期，降低用户的全周期使用成本。外形尺寸上，这款尺寸15的绞车整体高度控制在200毫米以内，基座最大直径不超过150毫米，安装后突出甲板的高度不会影响甲板人员的正常通行，上部的操作拨杆突出绞盘主体的长度经过优化，操作时不会和甲板上的其他系泊配件产生干涉，绞盘上部的箭头标识清晰标注了绳索的缠绕方向，新船员也能快速掌握操作方法，不会出现绳索反向缠绕导致的卡滞问题。在实际选型过程中，尺寸15的型号主要适配前帆缭绳、主帆升帆索这类中等拉力需求的绳索点位，更大尺寸的同系列产品则对应主缭绳、系泊缆绳这类大拉力需求的点位，整个系列的安装孔位、操作逻辑保持统一，船舶设计时可以根据不同点位的拉力需求选择对应尺寸的型号，不需要重新设计甲板安装结构，能大幅缩短船舶甲板舾装的设计周期。建模过程中需要重点关注几个配合公差：一是绞盘鼓身和内部传动轴的配合公差，需要保证鼓身转动时无径向窜动，避免收绳时绳索排布不齐；二是自拖尾夹块的开合行程，需要保证拨杆扳动到释放位置时夹块完全张开，绳索能顺畅抽出，扳动到锁止位置时夹块的夹紧力均匀分布在绳索圆周上，不会出现单点位夹伤绳索的问题；三是基座和甲板之间的密封结构，需要在基座法兰和甲板接触面预留密封胶圈的安装槽，避免海水从安装孔渗入甲板下层结构，造成甲板夹层的腐蚀问题。
