船用V4V5型Lewmar垂直锚绞设备结构

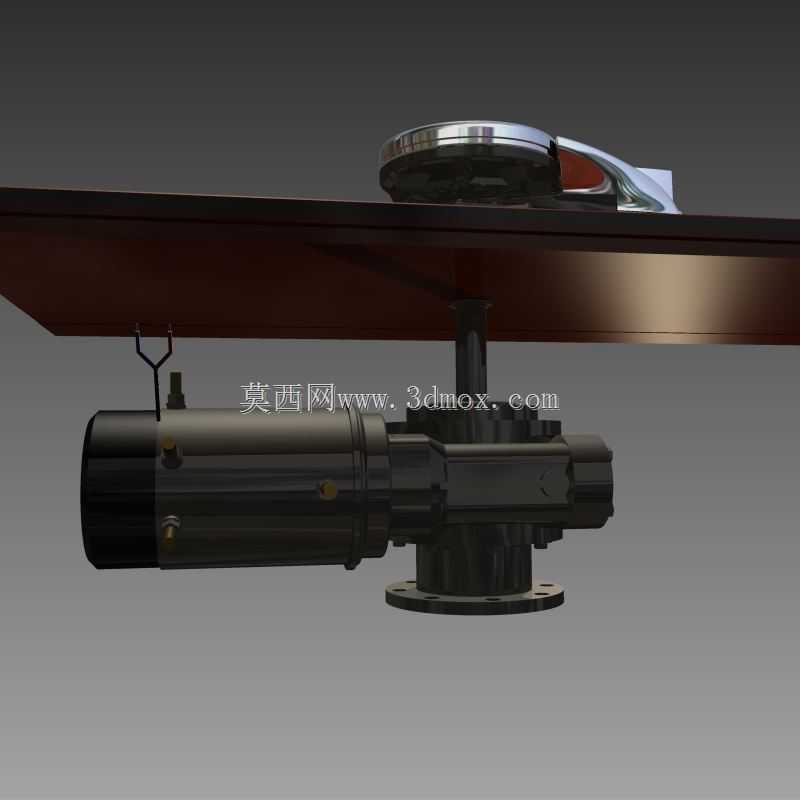

　　在中小型游艇、作业帆船的甲板锚泊系统设计中，垂直式锚机的选型与布置直接决定了艏部甲板的空间利用率与锚泊作业的操作便利性，这款Lewmar V4/V5规格的垂直起锚机，正是针对10-16米级休闲船舶的锚泊需求开发的专用甲板设备。从实际安装场景来看，该类垂直锚机的主体动力结构隐藏于甲板下方，仅链轮与操作端盖露出甲板表面，相比卧式锚机能够大幅节省艏部甲板的可用面积，避免锚机主体占用甲板通行与系泊操作空间，尤其适配锚链舱位于艏尖舱、甲板面预留安装开孔尺寸有限的船型。

　　设备的核心功能围绕锚链收放与手动应急操作设计，绳链回转离合器的结构经过多代迭代，啮合过程平稳无卡滞，离合切换手柄的操作力矩控制在单人徒手可操作的范围内，即便在风浪中甲板湿滑的作业环境下，操作人员也能快速完成离合档位切换，实现锚链的动力收放与手动自由下落切换。自由下落档位的阻尼结构经过调校，锚链下落过程中不会出现瞬间高速窜动的情况，能够配合锚的入土过程控制放链速度，避免锚链堆叠在锚爪周边影响抓底效果，同时防止高速窜动的锚链打伤甲板结构或作业人员。

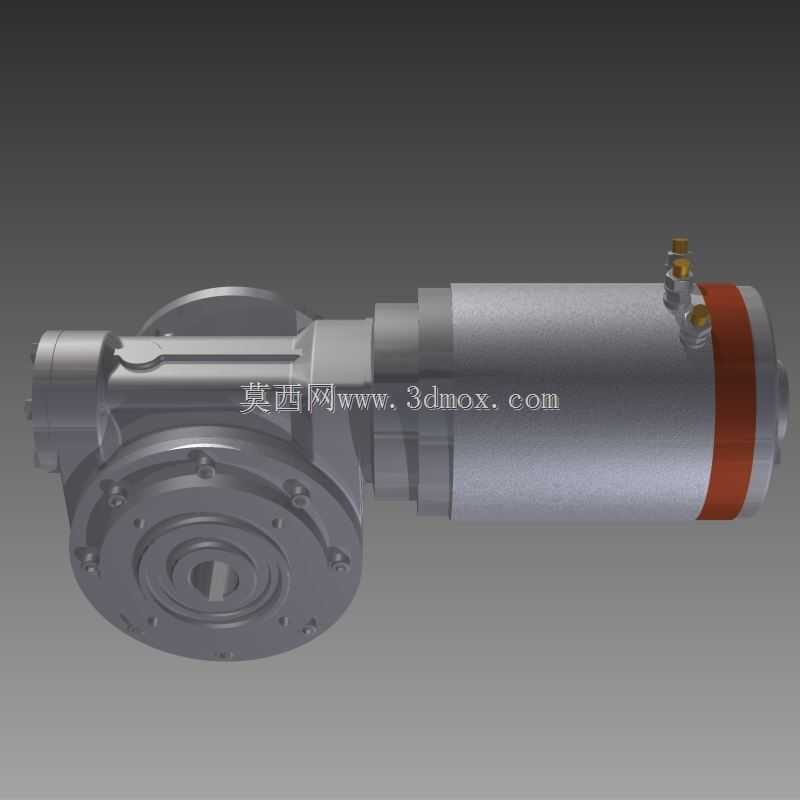

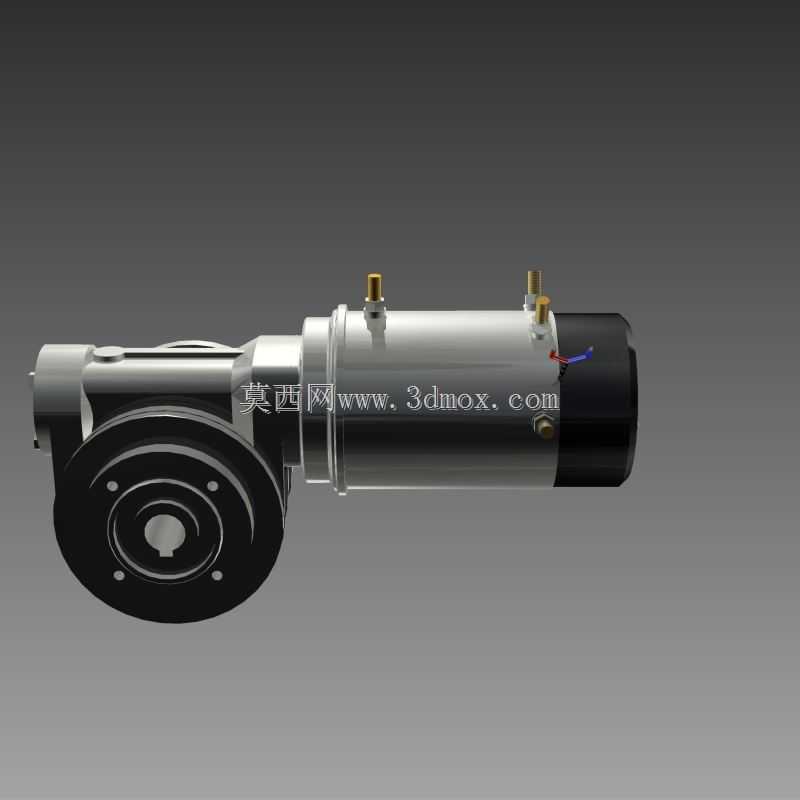

　　从动力传递路径来看，整套锚机由甲板外露的链轮操作组件、甲板下方的两套不同减速比的齿轮电机组共同组成，双齿轮组的设计分别对应重载起锚与轻载绞缆两种作业工况：起锚工况下切换大减速比齿轮组，能够输出足够的扭矩拉动锚与锚链从海底提升，即便锚爪挂住海底礁石或淤泥产生额外阻力，电机也不会出现过载堵转的情况；绞缆工况下切换小减速比齿轮组，能够提升绳索收放的线速度，快速完成船舶靠泊时的系泊缆绳收紧作业，无需额外配置专用绞缆设备。

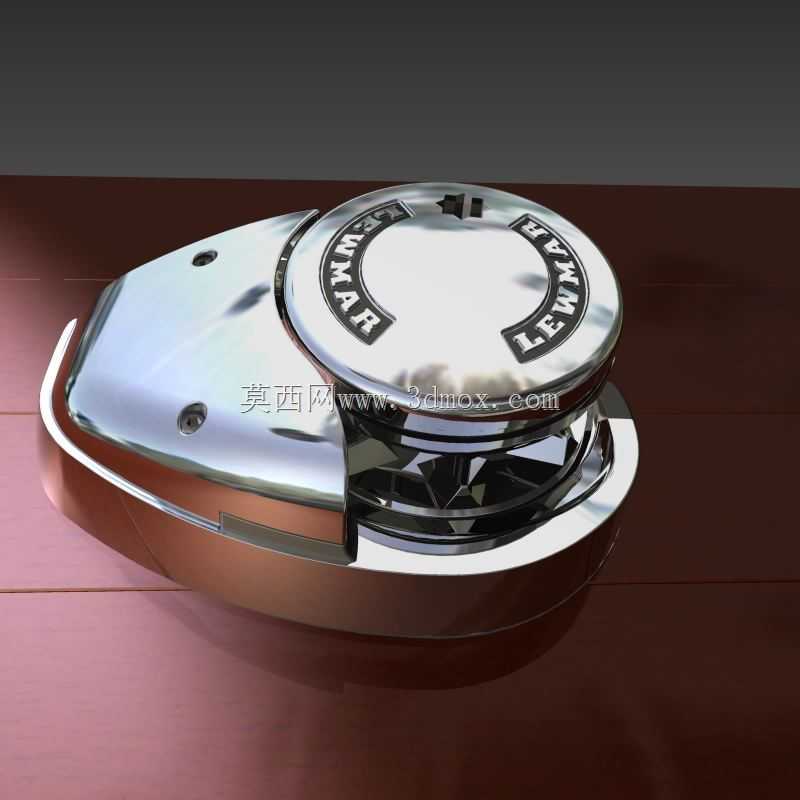

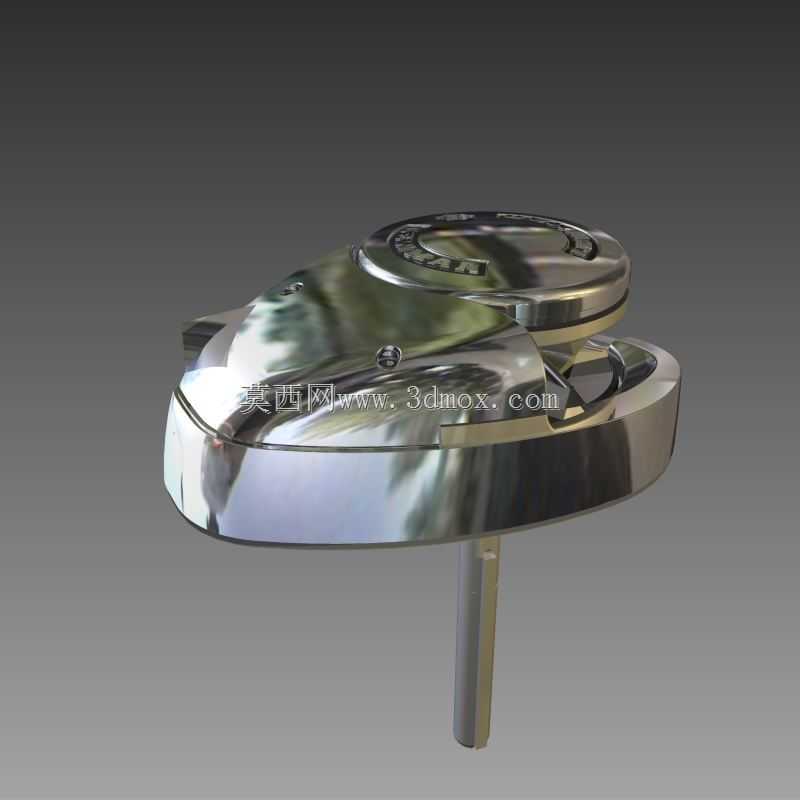

　　结构设计上，外露的甲板端盖采用316不锈钢精密铸造后镜面抛光处理，表面的品牌标识采用一体压铸成型而非后期丝印或粘贴，长期暴露在高盐雾的海洋环境中不会出现标识脱落、表面锈蚀的问题，端盖的轮廓采用流线型水滴造型，没有突出的棱角结构，一方面能够减少航行过程中甲板上浪对锚机的冲击，另一方面也能避免人员在甲板通行时被突出结构磕碰受伤。链轮的齿形经过专门优化，能够同时适配指定规格的镀锌锚链与尼龙系泊缆绳，绳链切换时无需更换链轮组件，仅通过离合档位的切换即可完成作业模式转换，减少了甲板上的备用配件存放需求。

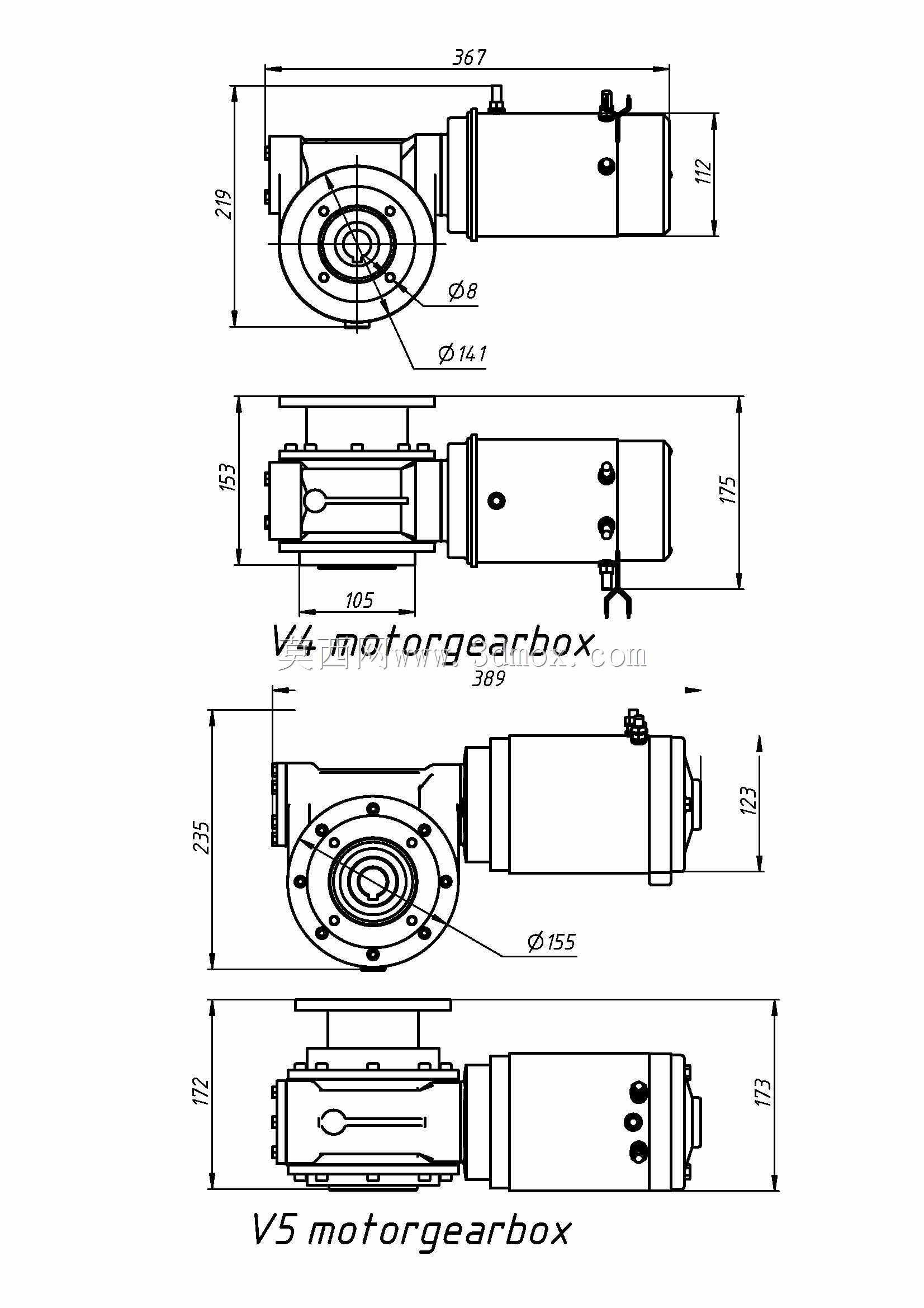

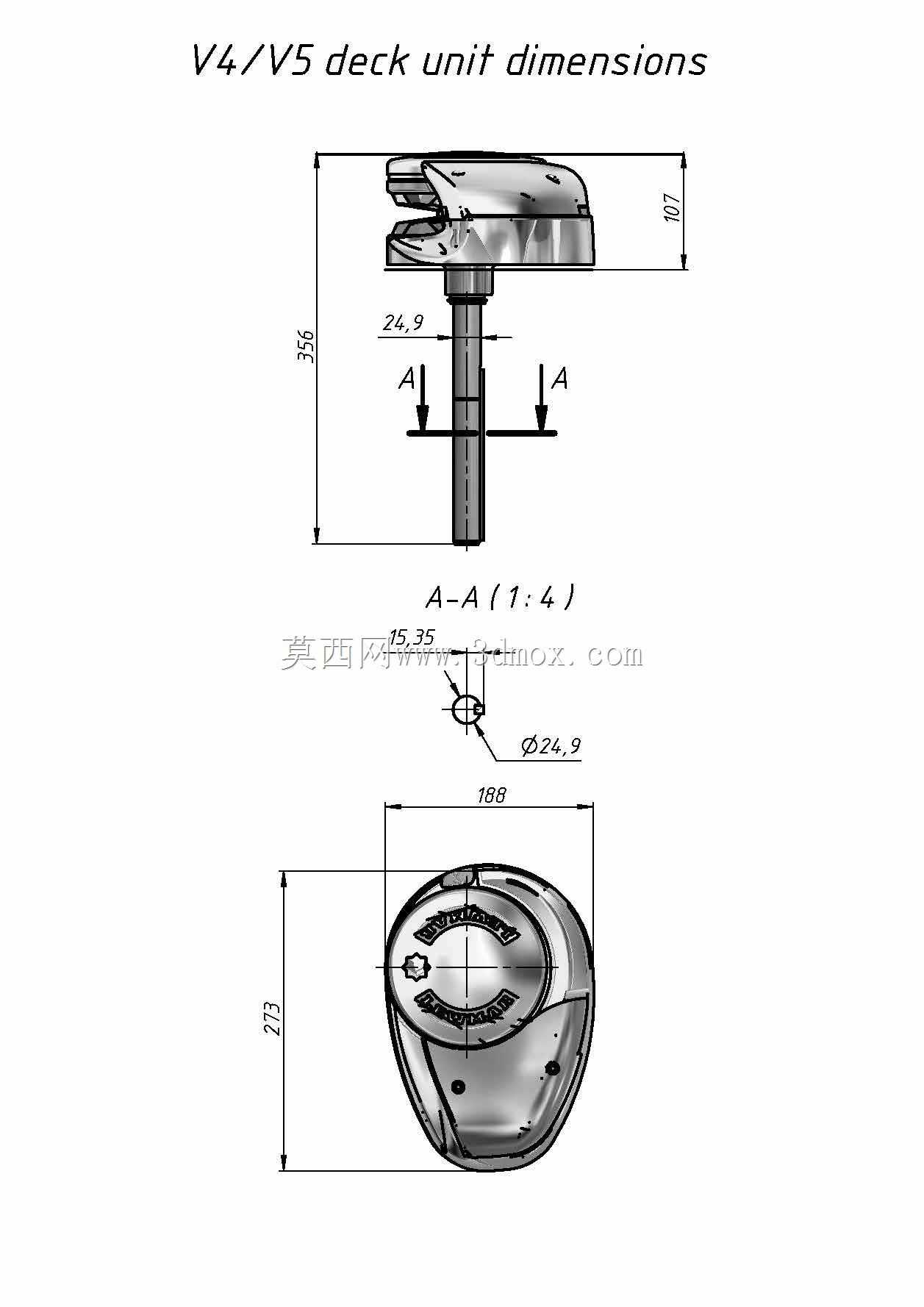

　　安装边界方面，该锚机对甲板的开孔尺寸、甲板下方的安装净空有明确的适配要求，甲板开孔需匹配设备底座的密封胶圈轮廓，安装时通过周圈的紧固螺栓将设备底座与甲板压紧，配合密封胶圈实现甲板开孔处的水密性能，防止甲板上浪时海水顺着开孔流入下方锚链舱；甲板下方的电机组安装位置需要预留足够的散热空间，同时要避开锚链舱内的锚链堆叠区域，防止锚链在收放过程中剐蹭电机外壳或供电线路。设备的底座固定螺栓采用对称布置的设计，能够均匀承受起锚作业时的各个方向的拉力，不会出现局部应力集中导致的甲板结构变形。

　　从实际使用的可靠性角度来看，该结构的离合器与齿轮组均采用密闭油浴润滑设计，日常使用过程中无需频繁加注润滑脂，仅需按照年度维护周期检查齿轮箱润滑油状态即可，外露的链轮转轴处设置有防尘防水密封圈，能够阻挡海水、沙粒进入转轴轴承位置，避免轴承过早出现磨损卡滞。手动操作的备用结构设计在端盖中心位置，当船舶供电系统出现故障时，可以通过专用手柄直接插入操作端，手动完成锚链的收放作业，保证锚泊系统在断电情况下依然具备应急操作能力，满足船舶航行的安全规范要求。
