金属拼装麦卡诺压路机构件设计

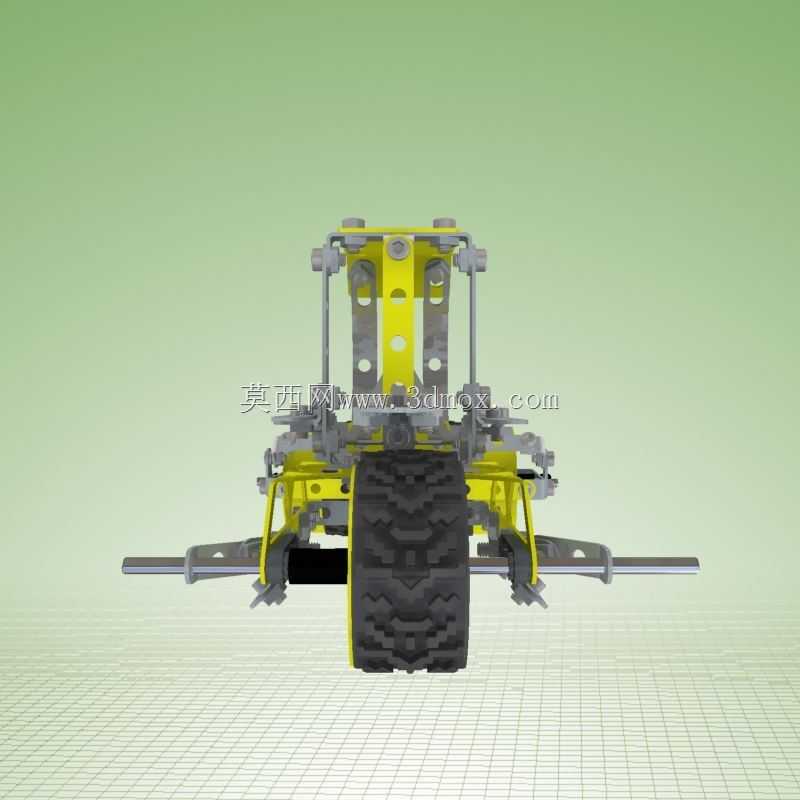

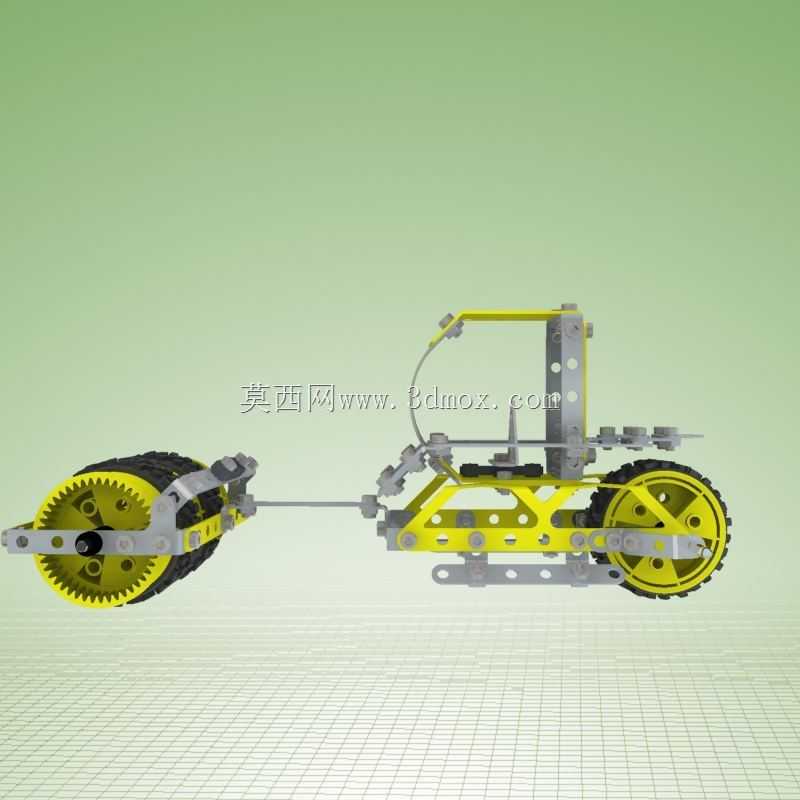

　　这套拼装压路机构件采用模块化金属拼接体系搭建，核心逻辑是复用标准化金属条、角接件、轮组、传动齿轮等通用零件，通过螺栓螺母实现无焊接快速装配，既可以作为机械结构教学的实操载体，也能完整复现小型压路设备的核心传动与行走逻辑。从实际应用场景来看，这类拼装构件首先服务于机械原理启蒙教学，能让学习者直观理解齿轮啮合传动、连杆联动、轮组承重的实际运作状态，区别于纯仿真的静态模型，这套结构可以实现滚轮转动、车架铰接转向的真实动作，能完整模拟压路设备作业时的行进、压辊施压的动作逻辑。

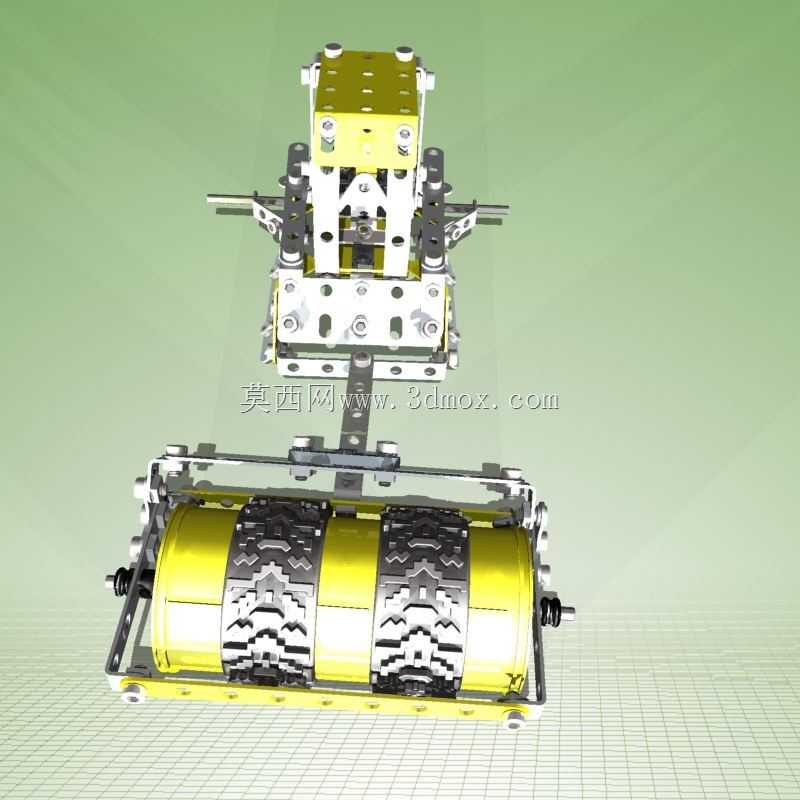

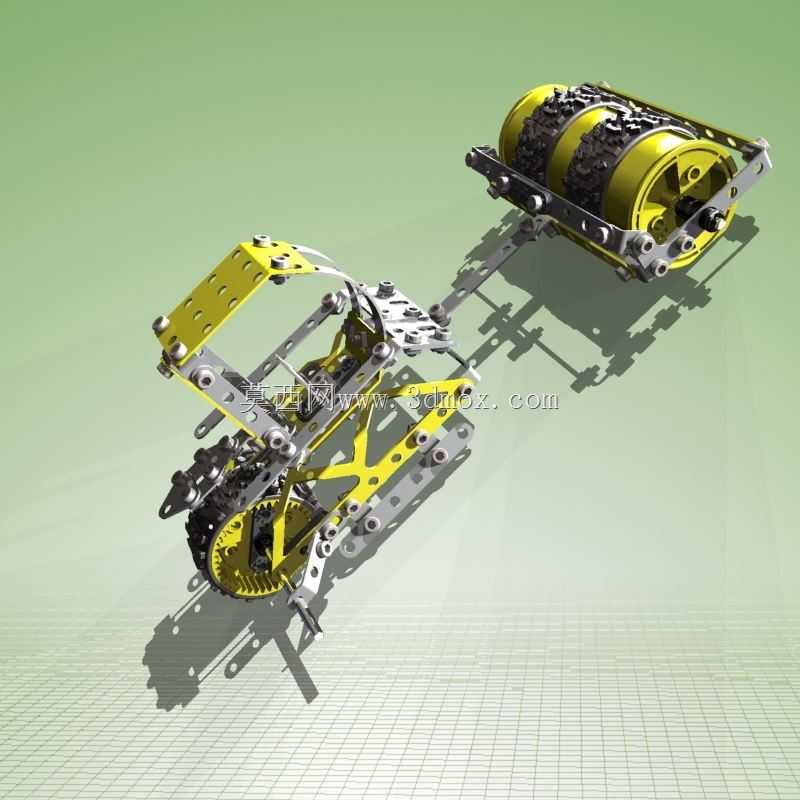

　　从功能特性上看，整个结构分为前后两个功能段，前段为带齿纹的压辊总成，压辊表面做了凸起齿形结构，模拟真实压路机的凸块压实轮，用来提升接触摩擦力与压实作业的模拟效果，压辊两端通过金属支架与中部传动架连接，传动段内置多级齿轮传动组，将手动输入的扭矩传递到前后轮组，同时通过铰接连杆连接后段的配重与轮架，后段的轮组同样采用金属辐条搭配橡胶轮面的结构，既保证支撑强度，也能模拟真实设备的后轮承重行走逻辑。整个结构的所有连接点都采用标准孔位配合，金属条上的等距安装孔可以实现安装位置的灵活调整，方便学习者调整传动比、轮距、铰接点位置，验证不同结构参数对设备动作的影响。

　　设计思路上完全遵循麦卡诺拼装体系的通用化原则，所有零件都不做专属定制，全部采用通用标准件，金属板材件采用折弯成型的角撑结构提升抗弯强度，齿轮件采用直齿圆柱齿轮，啮合间隙控制在合理范围，既保证传动顺畅不会卡滞，也不会因为间隙过大出现传动空程。铰接位置采用螺栓加防松螺母的固定方式，既可以保证铰接点转动灵活，也能在长期反复拆装后不会出现连接松旷的问题。压辊部分采用分体式组装结构，中间的辊芯通过两侧端盖与支架连接，辊面的齿形块通过螺栓固定在辊芯上，既方便拆装更换不同形式的辊面，也能让学习者理解辊类部件的装配逻辑。

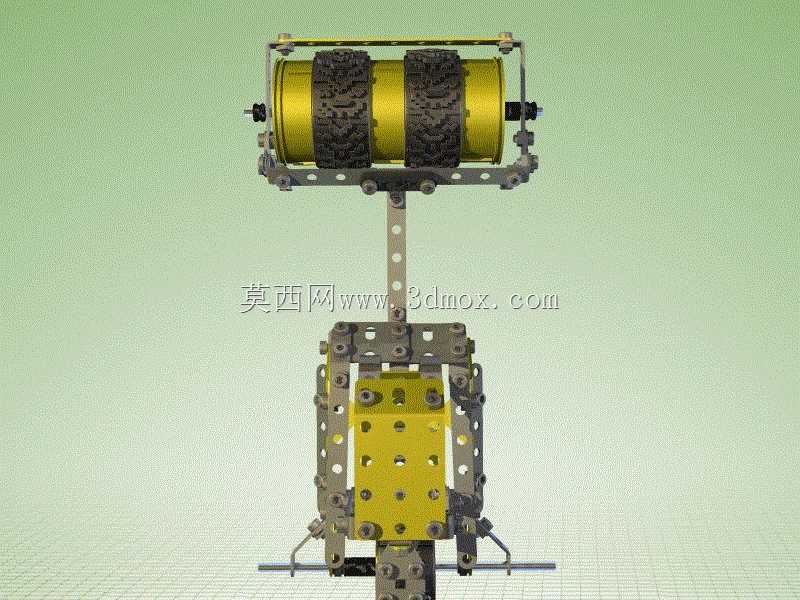

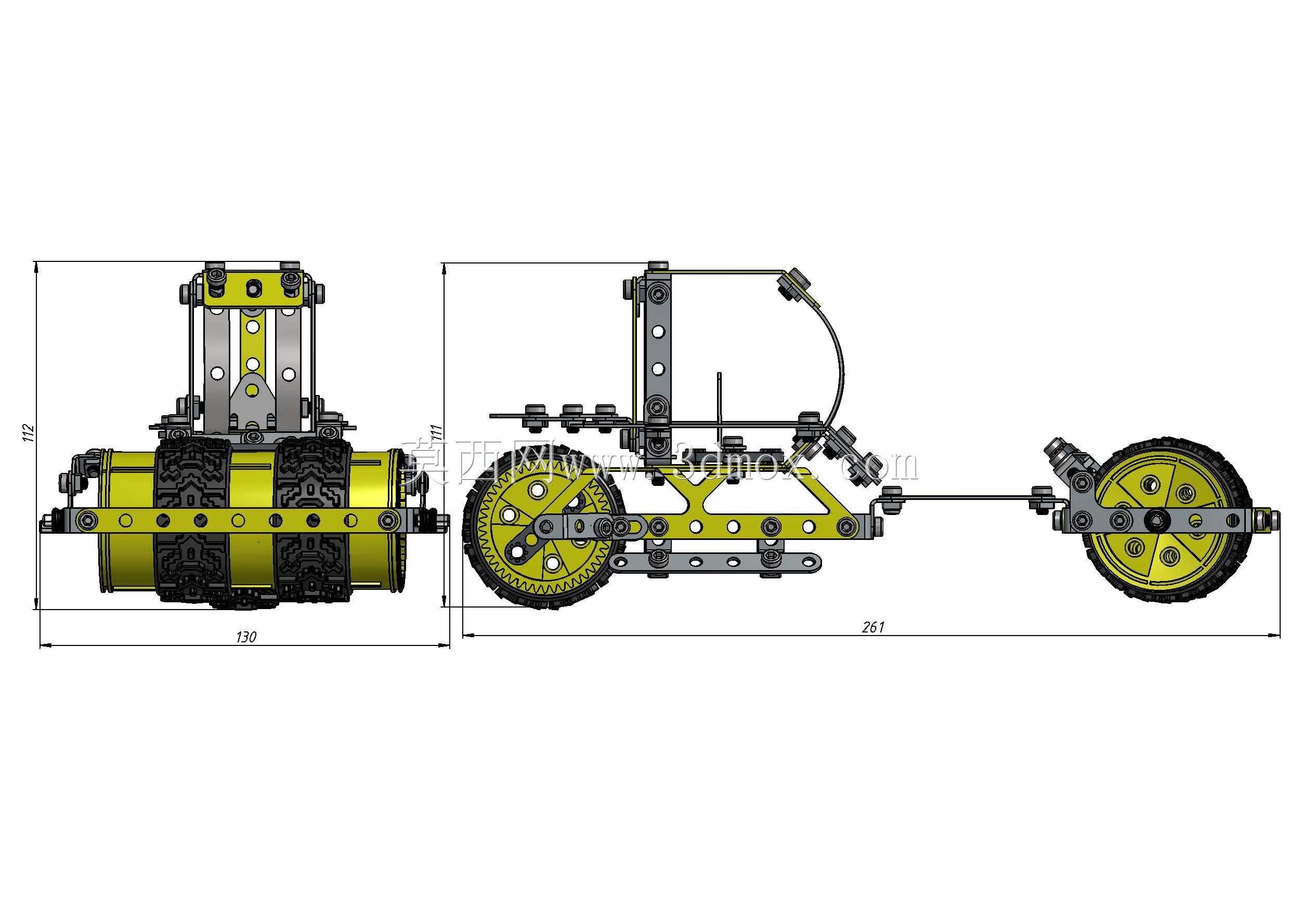

　　从安装边界与尺寸逻辑来看，整个拼装完成后的结构长度控制在单手可持的范围，宽度不超过成年人手掌宽度，所有突出的螺栓端部都做了沉头安装处理，不会出现尖锐突出的安全隐患，传动齿轮全部布置在车架内侧，外部通过金属盖板做防护，避免操作时手指卡入齿轮啮合位置。车架的主承重梁采用双层金属条叠合的结构，在不增加零件厚度的前提下提升整体抗弯强度，保证按压压辊模拟压实作业时，车架不会出现明显的形变。转向铰接点设置在前后段车架的中部位置，转向角度可以达到左右各30度，能够模拟真实压路机的铰接转向逻辑，区别于轮式转向的结构，这种铰接转向的转弯半径更小，也更符合小型压实设备的结构特征。

　　在细节结构处理上，所有金属板件的边缘都做了折边处理，既提升零件自身的结构强度，也能避免锐边划伤的问题，传动部分的齿轮组依次排布在车架侧板上，输入轴端预留了外接摇柄的安装位，可以通过手动摇柄驱动整个结构行走，也可以加装小型动力模块实现电动驱动。轮组的安装位置预留了调整间隙，可以通过调整固定螺栓的位置张紧传动齿轮的啮合间隙，补偿长期使用带来的磨损间隙。整个结构没有采用任何粘接、焊接的永久连接方式，所有部件都可以完全拆解后重新组装成其他机械结构，充分发挥通用拼装零件的复用价值，也能让学习者在拆装过程中理解不同机械结构的共通设计逻辑，比如齿轮传动的布置方式、车架承重的结构选型、铰接连接的间隙控制等工程实际中会遇到的结构设计问题。
