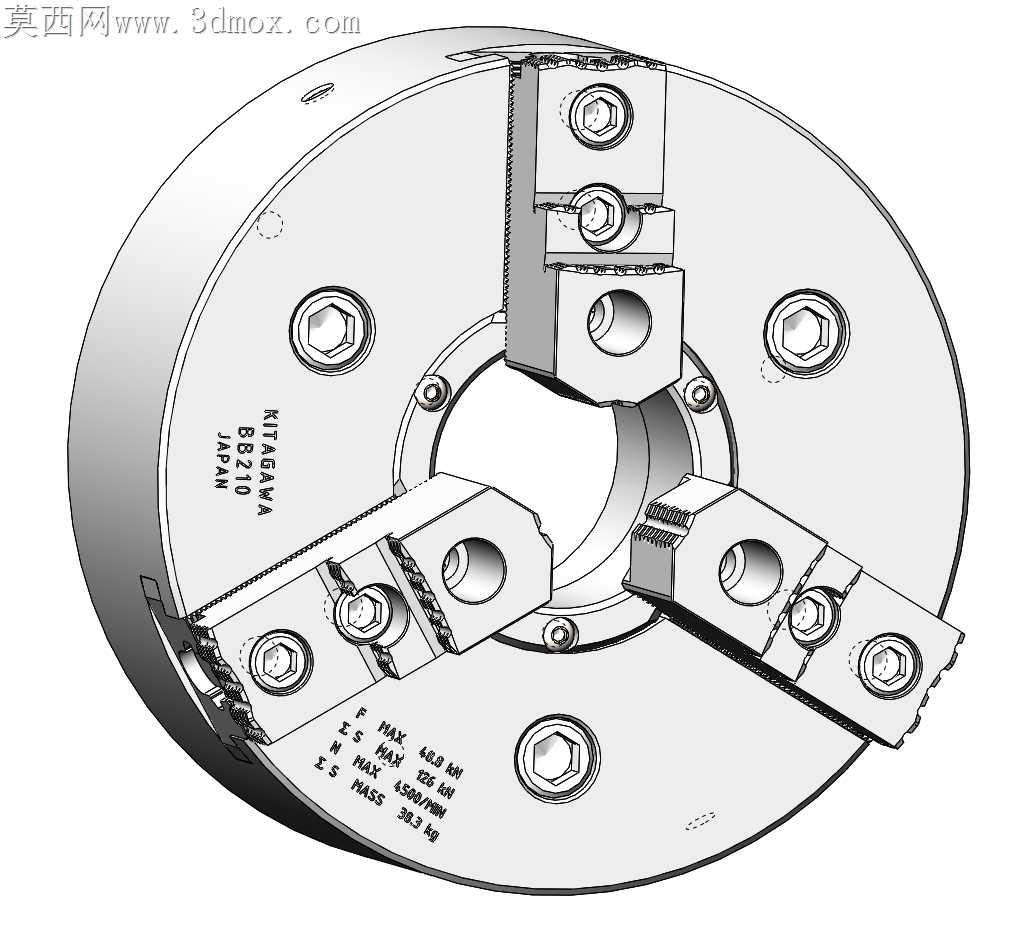

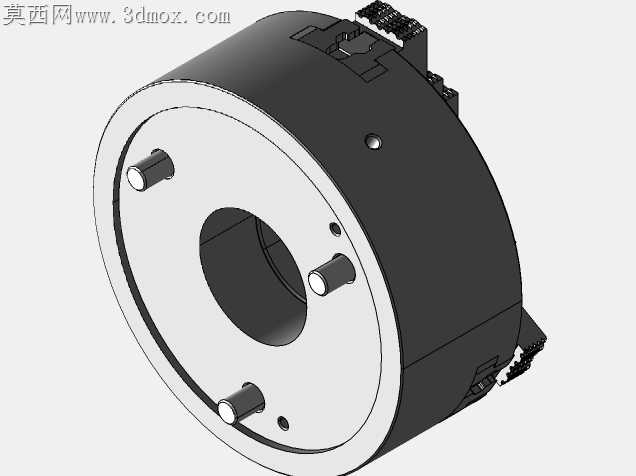

北川BB210三爪硬爪液压卡盘结构

这款三爪硬爪卡盘是车床加工环节中核心的工件装夹执行部件，主要适配普通卧式车床、数控车床及高精度磨床的主轴端装夹需求，在批量轴类、盘类零件的车削加工场景中应用极为广泛，无论是五金零件的粗加工切削，还是精密零部件的半精加工工序，都能依靠稳定的夹持性能保障加工过程的工件同轴度，避免加工过程中工件出现偏移、震颤等问题，有效提升加工成品的尺寸精度与表面质量。从功能特性来看，该卡盘采用三爪同步定心的结构设计，三个卡爪可在驱动结构的带动下同步径向移动，能够快速实现圆形、正三边形截面工件的自动定心装夹，硬爪材质经过淬硬处理，具备极高的硬度与耐磨性能，可承受大切削力下的载荷冲击，相比软爪卡盘更适合毛坯件、重切削工序的装夹作业，长期使用也不易出现爪口变形、夹持力衰减的问题。在设计思路上，这款卡盘充分考虑了机床主轴的安装适配性，盘体采用高强度合金钢整体锻造后经时效处理消除内应力，盘面分布的安装螺栓孔严格遵循通用机床主轴的连接尺寸标准，可直接适配对应规格的主轴法兰盘，无需额外制作过渡连接结构；卡爪与盘体的滑动配合面采用精密磨削加工，配合间隙控制在极小范围内，既保证卡爪滑动顺畅无卡滞，又能避免间隙过大带来的定心误差，盘体上的锁紧结构可在卡爪到达夹持位置后提供稳定的锁止力，抵消切削过程中产生的径向切削力与扭转力矩，防止工件松动。从安装边界与尺寸适配来看，该卡盘的盘体外径、中心通孔尺寸、安装孔位分布均匹配对应型号机床的主轴参数，中心通孔可允许长轴类工件穿过，适配长棒料的连续加工需求，卡爪的行程范围覆盖了常见规格轴类、盘类零件的夹持直径区间，安装时只需将卡盘后端的定位止口与主轴端的定位凸台精准配合，再通过紧固螺栓均匀锁紧即可完成安装，无需复杂的调试校准即可获得可靠的定心精度，卡爪上的安装螺孔可根据加工需求更换不同规格的硬爪，或是适配定制的特殊爪型，满足异形工件的装夹需求。整体结构紧凑，盘体做了轻量化的结构优化，在保证整体结构强度的前提下降低了自身重量，减少主轴运转时的额外负载，盘面的动平衡设计适配机床主轴的高转速运转需求，在高速切削工况下也能保持稳定的夹持状态，不会因为离心力的影响出现夹持力下降的问题。
