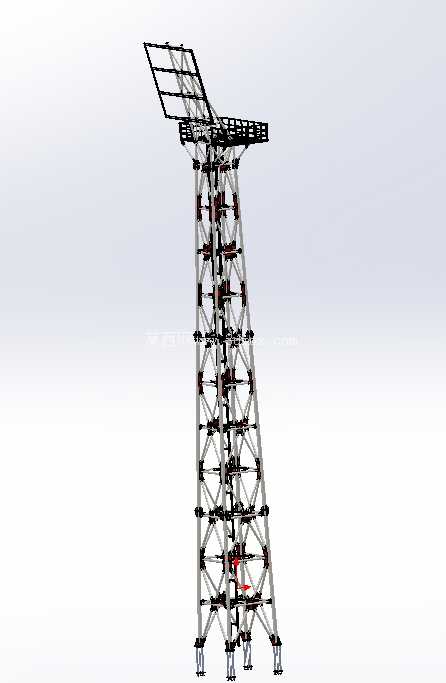

体育场高杆照明反光板支撑钢桁架结构

这套结构主要服务于室外大型体育场地的夜间照明补光需求，区别于常规低杆投光灯具，高杆架设的反光板结构能够覆盖更大的场地照明范围，避免多杆位布置带来的场地视线遮挡问题，同时减少灯具点位的线缆铺设成本与后期维护频次。实际应用中，这类结构多设置在体育场四角或者看台外侧的空旷区域，通过顶部的反光板将投光灯具的光线均匀反射到比赛场地区域，降低灯具直射带来的眩光问题，满足足球、田径等各类室外赛事的照明照度均匀度要求。

从结构功能来看，整套支撑体系采用空间桁架形式，主塔架采用分段格构式设计，主材选用高频焊接钢管作为弦杆，腹杆采用小直径钢管相贯焊接，相比实腹式钢柱，格构桁架的风阻系数更低，在沿海或者高海拔大风区域能够有效降低风荷载对结构的倾覆力矩，同时整体自重更轻，减少基础的混凝土浇筑量与配筋要求。顶部的反光板安装框架采用矩形钢管拼接成平面网架结构，框架预留了反光板单元的安装卡槽与灯具固定支座，能够根据不同场地的照明配光要求调整反光板的倾斜角度，实现光线投射方向的精准控制，避免光线外溢到场地周边的居民区造成光污染。

设计过程中首先需要明确安装场地的基本风压、积雪荷载以及抗震设防烈度，通过有限元软件对整体桁架进行模态分析，校核不同工况下的结构变形量，确保顶部反光板框架的最大挠度不超过允许值，避免因结构晃动导致照明光斑偏移影响赛事使用。塔架的节段划分需要结合运输与现场吊装条件，单节段长度控制在常规货运车辆的运输尺寸范围内，节段之间采用法兰盘配合高强度螺栓连接，现场无需大量焊接作业，能够缩短安装周期，同时降低高空作业的安全风险。爬梯结构沿塔架内侧布置，每隔一定高度设置休息平台与防坠安全绳挂点，满足后期运维人员登顶检修灯具与调整反光板角度的通行需求，爬梯踏步采用防滑花纹钢板制作，周边设置防护栏杆避免高空坠落风险。

安装边界方面，塔架底部采用地脚螺栓与钢筋混凝土基础连接，基础预埋阶段需要严格控制地脚螺栓的定位精度，相邻螺栓的间距偏差控制在规范允许范围内，避免塔架吊装时出现孔位错位无法安装的问题。顶部反光板框架的安装需要在地面完成预拼装，调整好各反光板单元的平面度后再整体吊装到塔架顶部进行固定，减少高空作业的调整工作量。结构整体的防雷接地需要与场地的接地网可靠连接，接闪杆设置在塔架最顶端，覆盖整个顶部反光板与灯具区域，避免雷雨天气雷击损坏电气设备。考虑到室外长期使用的防腐需求，所有钢构件均采用热浸镀锌处理，现场焊接破坏的镀锌层需要打磨后涂刷富锌底漆与面漆进行补涂，确保结构的防腐年限满足长期户外使用要求。反光板单元采用高反射率的金属面板制作，背面设置加强筋避免长期受风荷载作用出现板面变形，面板与框架之间采用不锈钢抽芯铆钉固定，连接点设置减震垫片，降低大风天气下板面振动产生的异响。
