多轴啮合式封闭箱体传动减速结构

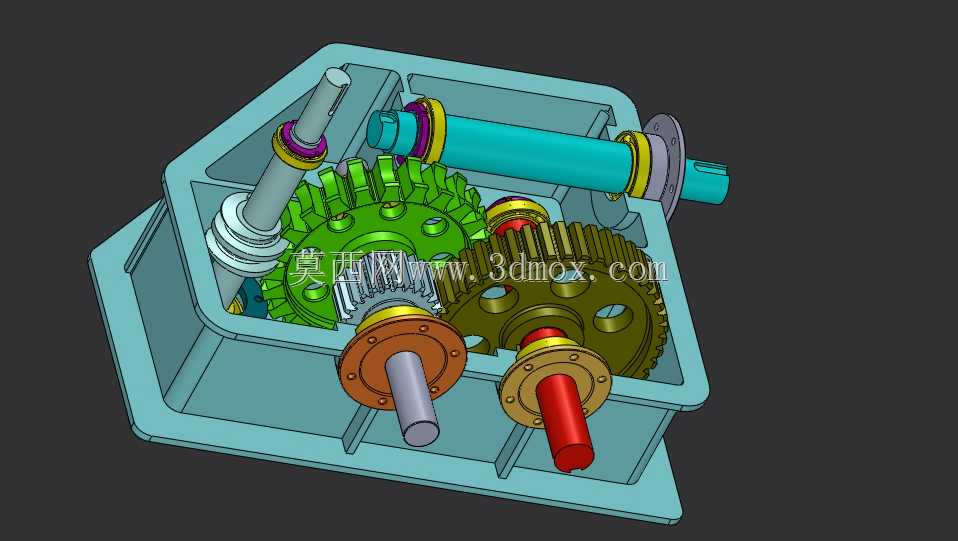

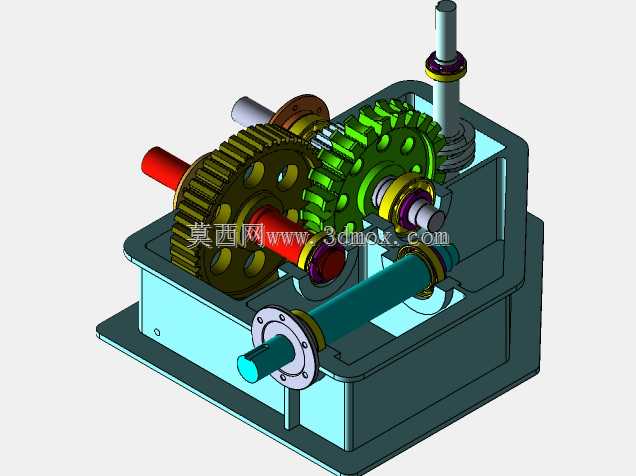

　　这套减速传动结构主要面向中小功率的工业传动场景，常见于轻工输送线、小型自动化专机、实验室测试设备的动力传递环节，核心作用是匹配原动机与执行端的转速扭矩差，把电机端输出的高转速低扭矩动力，经过多级齿轮啮合转换后，输出适配负载需求的低转速大扭矩动力，同时保证传动过程的平稳性与结构刚性。从结构布局来看，整体采用剖分式箱体承载，箱体边角做了加强筋结构设计，既可以减轻整体自重，又能承受齿轮啮合过程中产生的径向与轴向载荷，避免箱体在长期负载下出现形变导致齿轮啮合间隙偏移。内部轴系采用平行轴布置方案，不同直径的传动轴通过轴承座定位在箱体腔体内，每根轴的轴肩位置都设计了对应的密封与定位结构，输入端与输出端的轴伸位置都预留了法兰安装位，

　　可直接对接不同规格的联轴器、带轮或者执行机构，不需要额外做转接件加工。设计过程中优先考虑了装配工艺性，箱体的分箱面设置在各轴系的中心平面位置，装配时可以先把所有齿轮、轴承、轴套预装在下箱体的对应轴承座位置，调整好各齿轮副的啮合侧隙之后，再扣合上箱体完成紧固，后期维护时只需要拆开上箱体就能直接检查内部齿轮磨损情况、更换润滑脂或者损坏的轴承，不需要把整个减速机构从设备机架上完全拆卸下来，能大幅降低现场运维的工作量。齿轮组采用了不同齿宽的直齿圆柱齿轮搭配，高速级齿轮选用较小模数的齿形，保证传动过程的平稳性降低运行噪音，低速级齿轮选用更大模数的齿形，承受输出端的大扭矩载荷，每对啮合齿轮的中心距都按照标准齿隙要求做了公差预留，

　　避免热胀冷缩导致齿轮卡滞。安装边界方面，箱体底部预留了四个对称布置的安装脚，每个安装脚都加工了沉头螺栓孔，孔位间距按照通用工业安装标准设计，可直接固定在标准型材机架或者钢制安装平台上，输入端与输出端的轴伸高度差经过匹配计算，对接常见的4极、6极小型电机时，不需要额外调整电机安装高度就能保证同轴度。腔体内部预留了足够的储油空间，可采用脂润滑或者稀油飞溅润滑，箱体侧壁没有设计额外的油标、油堵位置，适配长期免维护的使用场景，各轴伸位置的密封结构采用接触式密封圈，能避免润滑介质泄漏同时阻挡外部粉尘进入腔体内部，适合多粉尘的车间生产环境使用。轴系上的定位套、挡圈都做了标准化选型，损坏后可直接采购标准件替换，不需要定制加工非标零件，

　　齿轮与轴的连接采用平键传递扭矩，键槽位置做了应力释放设计，避免长期交变载荷下键槽位置出现裂纹。实际选型使用时，可根据输入端的额定转速、输出端需要的扭矩、安装空间的尺寸限制，直接匹配对应规格的原动机与执行机构，不需要对结构做大幅修改，各零部件的建模都按照实际加工公差设置，可直接导出工程图用于生产加工，装配过程中不会出现干涉问题，转动各轴时能顺畅带动各级齿轮啮合，没有卡滞或者异响的情况。
