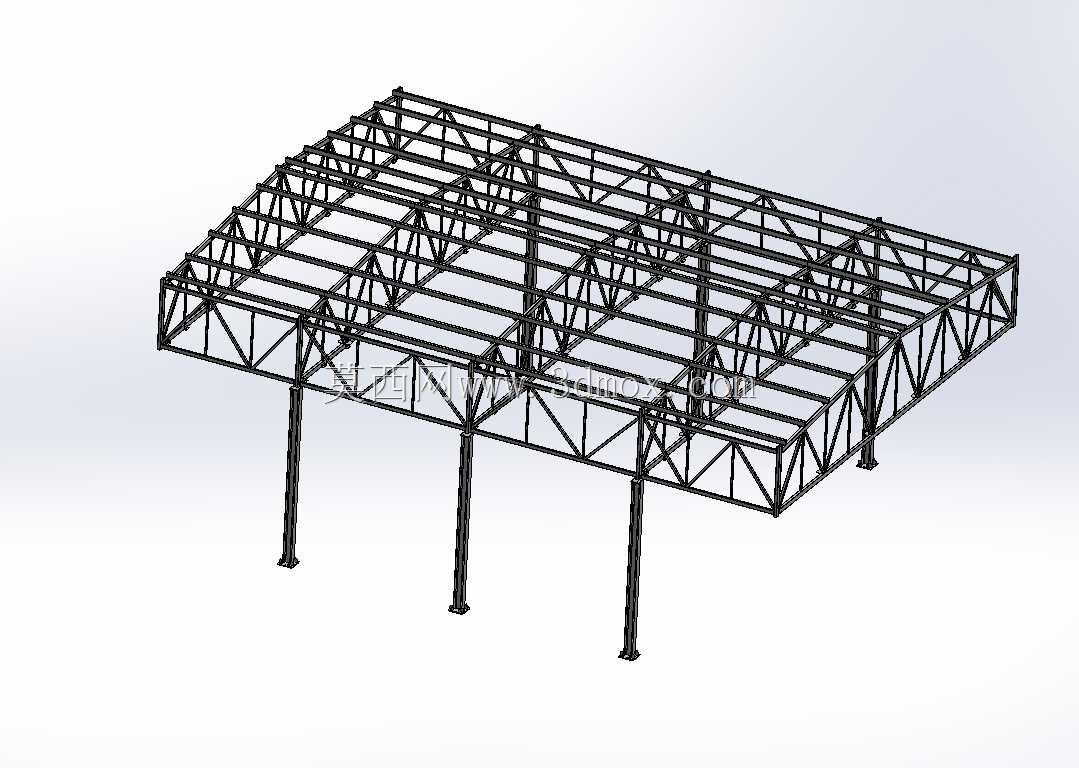

大跨度工业厂房钢桁架支撑结构

　　这套钢桁架结构主要面向大跨度单层工业厂房的屋盖承重场景，常见于需要开阔无柱作业空间的生产车间、仓储库房、露天作业遮蔽棚等场地，核心作用是承担屋面围护材料的自重、屋面活荷载、风荷载以及部分区域的雪荷载，将上部荷载均匀传递给下部承重柱，最终传导至建筑基础。从结构选型来看，整体采用空间桁架体系，区别于普通平面桁架的单向受力特性，该结构通过上下弦杆、腹杆的空间交错布置，在两个水平方向均具备足够的抗侧刚度，能够有效应对不同方向的水平风荷载，同时减少屋面支撑的额外布置量，降低整体用钢量。设计过程中首先明确了安装边界条件：下部支撑柱采用等间距布置，柱顶预留法兰连接盘，桁架下弦杆端部的连接节点与柱顶法兰完全匹配，安装时仅需通过高强螺栓完成节点固定，

　　无需现场大量焊接作业，能够大幅缩短现场安装周期。桁架的节间尺寸经过荷载验算优化，腹杆采用等边双角钢拼接形式，上下弦杆采用H型钢截面，所有杆件的长细比均控制在规范允许范围内，避免杆件在荷载作用下发生失稳变形。节点位置全部采用节点板加焊接连接，关键受力节点额外设置加劲肋，分散节点处的应力集中，避免长期荷载作用下出现节点开裂问题。从外形尺寸来看，整体结构的跨度适配常规18米至24米跨度的工业建筑需求，桁架自身高度根据跨度按1/12至1/10的比例取值，既保证结构的竖向挠度满足使用要求，又不会因桁架高度过大造成室内空间浪费。结构的纵向柱距适配6米的常规工业建筑模数，能够直接匹配市面上常见的预制屋面板、彩钢围护板的安装尺寸，

　　围护板材可以直接固定在桁架上弦的檩托板上，无需额外做尺寸适配。在实际使用场景中，该结构可以根据场地需求灵活调整纵向拼接长度，单榀桁架之间通过纵向水平系杆连接成整体，形成稳定的空间受力体系，即使局部区域出现荷载超标，也能通过整体结构的内力重分布分担荷载，避免局部杆件破坏引发整体坍塌。设计时还预留了管线挂载节点，在桁架下弦杆的指定位置预设了螺栓孔，厂房内部的照明管线、通风管道、消防管线可以直接通过抱箍固定在预留节点上，无需在杆件上现场钻孔破坏结构完整性。针对不同区域的荷载差异，该结构的杆件截面可以根据实际计算结果做等强度替换，比如雪荷载较大的北方区域可以适当加大上弦杆的截面规格，风荷载较大的沿海区域可以加密腹杆布置、

　　增强结构整体抗扭刚度，所有替换节点均采用统一的连接尺寸，不会影响现场安装流程。结构表面默认采用抛丸除锈后喷涂防锈底漆的处理方式，若用于腐蚀环境较强的车间，还可以在出厂前增加镀锌层或者防腐面漆处理，延长结构的整体使用寿命。
