盘式精密传动减速器结构设计

　　这款盘式结构的减速器，在工业传动场景里主要承担匹配转速、传递扭矩的核心作用，常见于工业机器人关节、精密输送设备、自动化检测工位这类对传动精度、安装空间有明确要求的场合。不同于传统同轴式圆柱齿轮减速器的长筒外形，它采用扁平盘式布局，轴向尺寸压缩得非常紧凑，能直接嵌入安装空间局促的设备腔体内部，不需要额外预留过长的轴伸避让空间，对于设备整体的小型化集成设计非常友好。

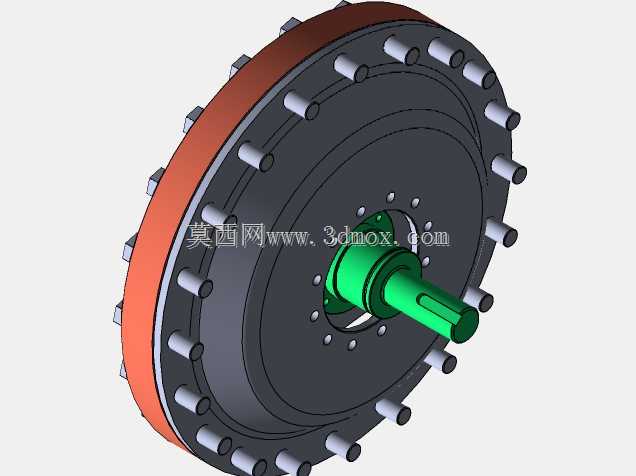

　　从结构设计逻辑来看，这款减速器采用输入轴居中布置的方案，绿色标识的输入轴段直接对接动力源输出端，轴端预留的键槽结构可以保证扭矩传递过程中不会出现周向打滑，输入轴通过内置的轴承组件支撑在壳体内部，保证高速运转状态下的回转精度。外圈均布的圆柱销结构是壳体连接的定位与锁紧部件，沿法兰圆周均匀排布的设计，能让壳体连接的预紧力均匀分布，避免长期受交变载荷时出现连接面翘曲、密封失效的问题，同时这类销孔定位的方式，能保证上下壳体装配时的同轴度误差控制在极小范围内，减少内部传动件的偏磨风险。

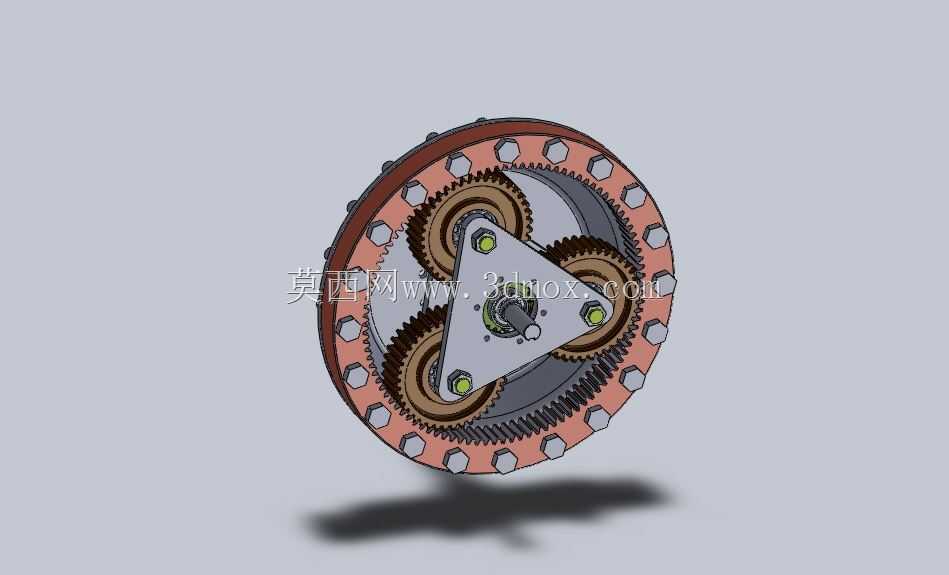

　　盘式的外壳主体采用大直径法兰结构，外圈的红褐色连接法兰面上预留了一圈安装孔位，安装时可以直接通过螺栓将减速器整体固定在设备的安装基板上，不需要额外设计转接支架，安装基准面与输出端面的平行度在设计时就做了公差约束，能保证输出端的传动件与安装基准的位置精度。内部的传动结构采用多啮合点的布局，相比单对齿轮啮合的减速结构，多啮合点的设计能让单齿承受的载荷大幅降低，同等体积下能传递更大的输出扭矩，同时啮合过程的冲击更小，传动平稳性更优，适合需要频繁正反转、启停的传动工况。

　　在实际选型适配时，需要重点关注它的安装边界参数：轴向总厚度要匹配设备安装腔的深度，避免安装后输入轴与动力端、输出端与负载端出现轴向干涉；法兰外圈的安装孔分布圆直径要和设备安装面的预留孔位对齐，减少现场二次加工的工作量；输入轴的轴径、键槽尺寸要和所选动力源的输出轴参数匹配，保证连接的同轴度，避免出现轴系偏载引发的振动、噪音问题。另外这类盘式减速器的输出端通常和壳体端面齐平，设计负载连接结构时要注意避让壳体上的连接螺栓头部，防止运转过程中出现运动干涉。

　　从使用场景的适配性来说，它不适合长期在重载冲击的矿山、冶金类设备上使用，更适合中轻载、对传动回差有要求的精密自动化场景，比如电子制造生产线的工位转台、包装设备的分度送进机构、检测仪器的动力传动单元，这类场景既需要足够的减速比来匹配伺服电机的高转速输出，又需要紧凑的安装结构来压缩设备整体体积，同时对传动过程的平稳性、噪音控制有一定要求。设计这款结构时，工程师特意将壳体的散热面积通过大直径盘式结构做了提升，长期连续运转时，壳体表面能更好地将内部传动摩擦产生的热量散发出去，避免内部润滑脂温度过高提前失效，延长维护周期。内部的密封结构采用端面静密封加轴端动密封的组合，能防止润滑脂泄漏，同时阻挡外界的粉尘、切削液进入腔体内部，适配车间多尘、有少量切削液飞溅的工作环境。
