民航客机涡轮喷气式航空动力装置

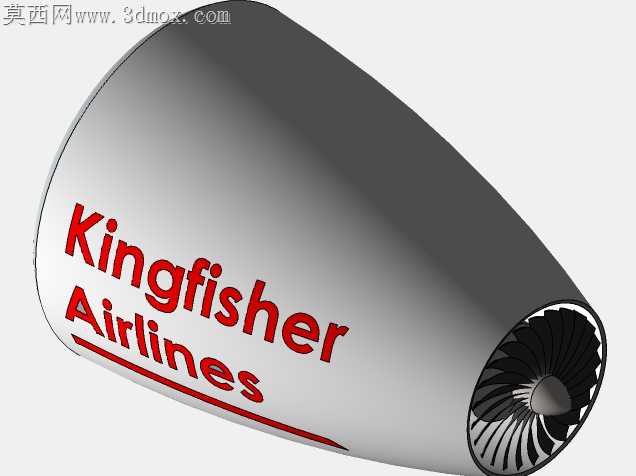

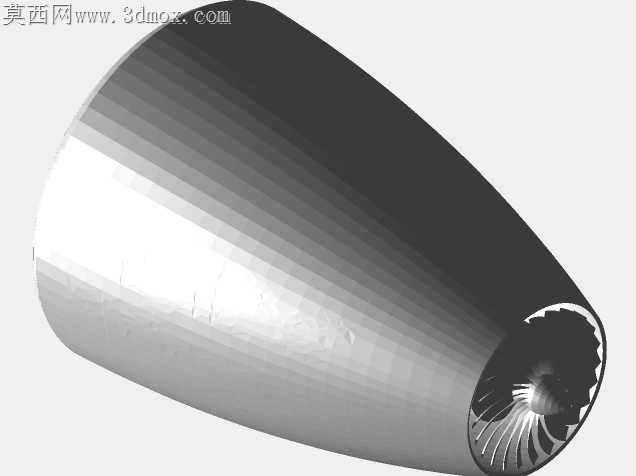

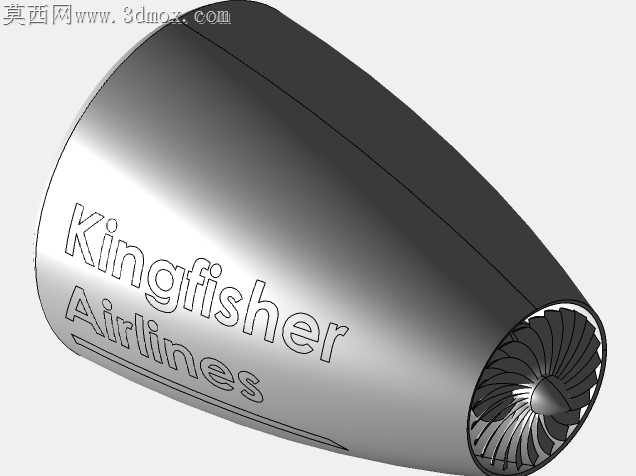

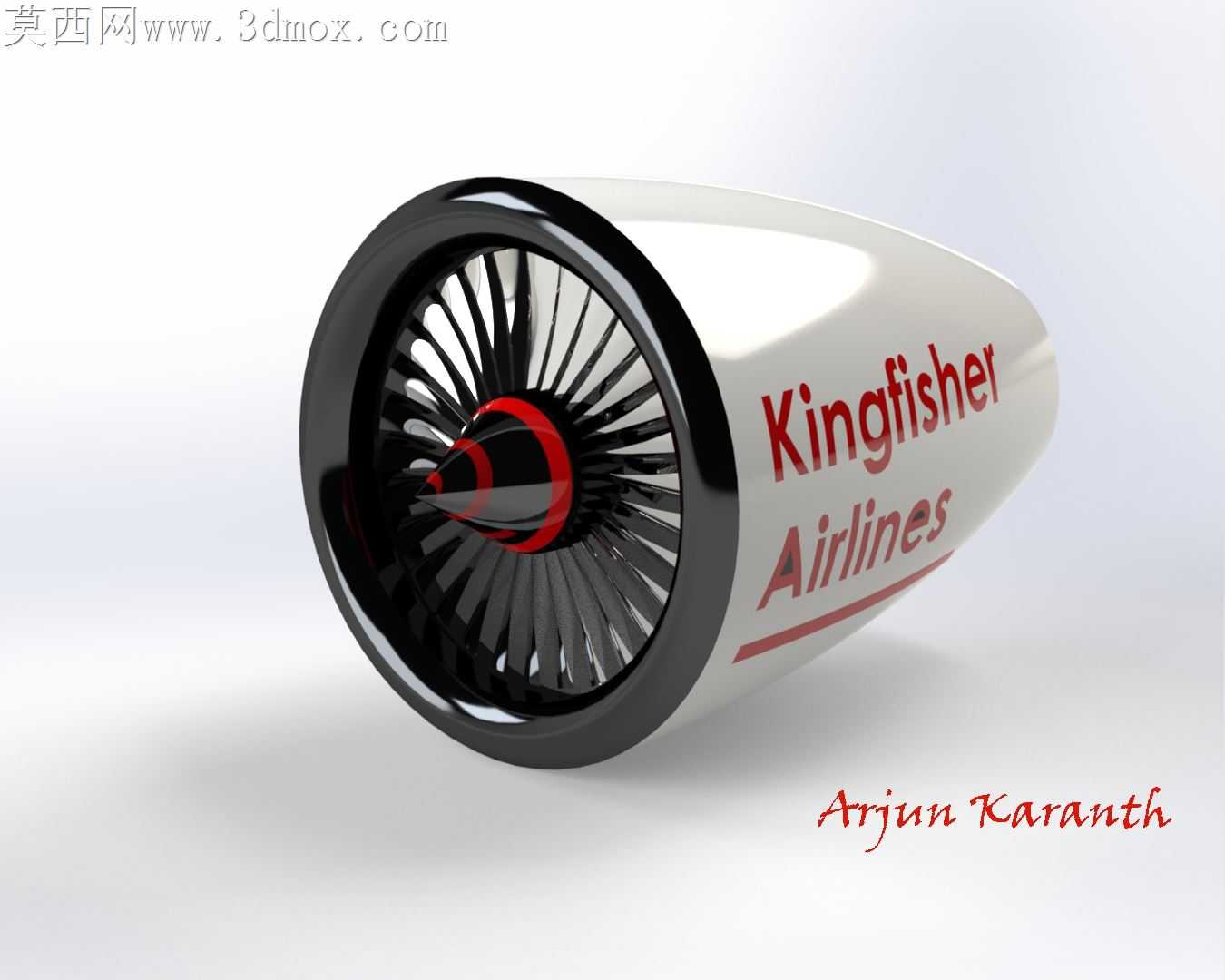

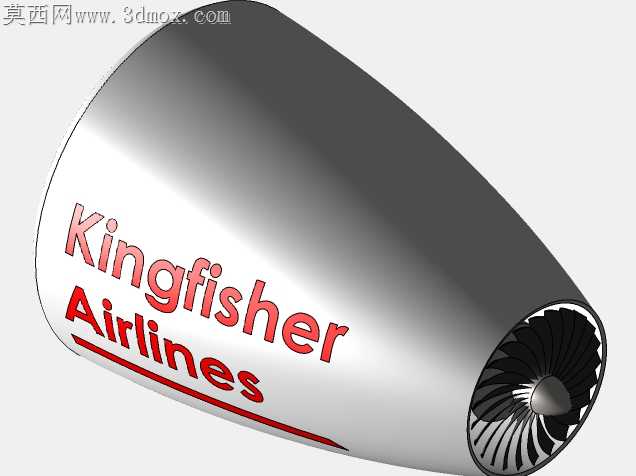

航空动力单元的曲面加工精度直接决定高速运转下的气动效率，这款涡喷动力模型的外涵道壳体采用连续变曲率NURBS曲面构建，从进气道唇口的圆弧过渡段到尾喷口的收敛段，每一处曲面的G2连续性都经过反复校验，避免五轴铣削加工时出现刀路跳刀、接刀痕明显的问题，实际加工中若曲面存在曲率突变，高速切削时刀具负载会瞬间飙升，不仅容易崩刀，加工出的壳体表面还会产生紊流诱发的振动，直接影响后续台架测试的气动数据。进气道整流帽的曲面与叶片安装盘的同轴度公差被控制在0.02mm以内，过松的配合会导致高速旋转时叶片碰擦机匣，过紧则会给热胀工况预留的形变空间不足，航发工作时涡轮前温度超过千度，金属部件的热膨胀量远大于常温机械，装配时的公差预留必须匹配不同材质的膨胀系数，叶片采用钛合金材质时的膨胀率和铝合金机匣存在差异，配合间隙的计算不能直接套用常温装配的经验值。叶片的叶型截面从根部到梢部存在连续的扭角变化，每一片叶片的安装角都对应不同的进气攻角，加工时若采用统一的定位夹具，很容易出现叶型错位，导致整组叶轮的动平衡超标，高速旋转时的离心力会把微小的不平衡量放大数十倍，轻则引发整机振动，重则导致叶片断裂飞出。机匣外部的标识涂装区域做了微凹的沉台设计，避免漆面凸起破坏外表面的气动完整性，这类细节在常规建模中很容易被忽略，但实际风洞测试中，哪怕是0.1mm的漆面凸起，在高亚音速工况下都会产生额外的阻力增量。内部流道的衔接处做了圆角过渡处理，避免直角区域产生气流分离，燃气在流道内的流动速度超过音速，直角拐角会诱发激波，大幅降低能量转换效率，每一处流道的圆角半径都经过流场仿真验证，既不会因为圆角过大挤占流道截面积，也不会因为圆角过小失去导流作用。装配时叶轮与主轴的配合采用过盈加键槽的双重固定方式，单纯的过盈配合在高温工况下会因为材质软化出现打滑，键槽的位置度公差同样需要严格控制，避免装配后叶轮的动平衡被破坏。
