复古铜质太阳系行星演示机械装置

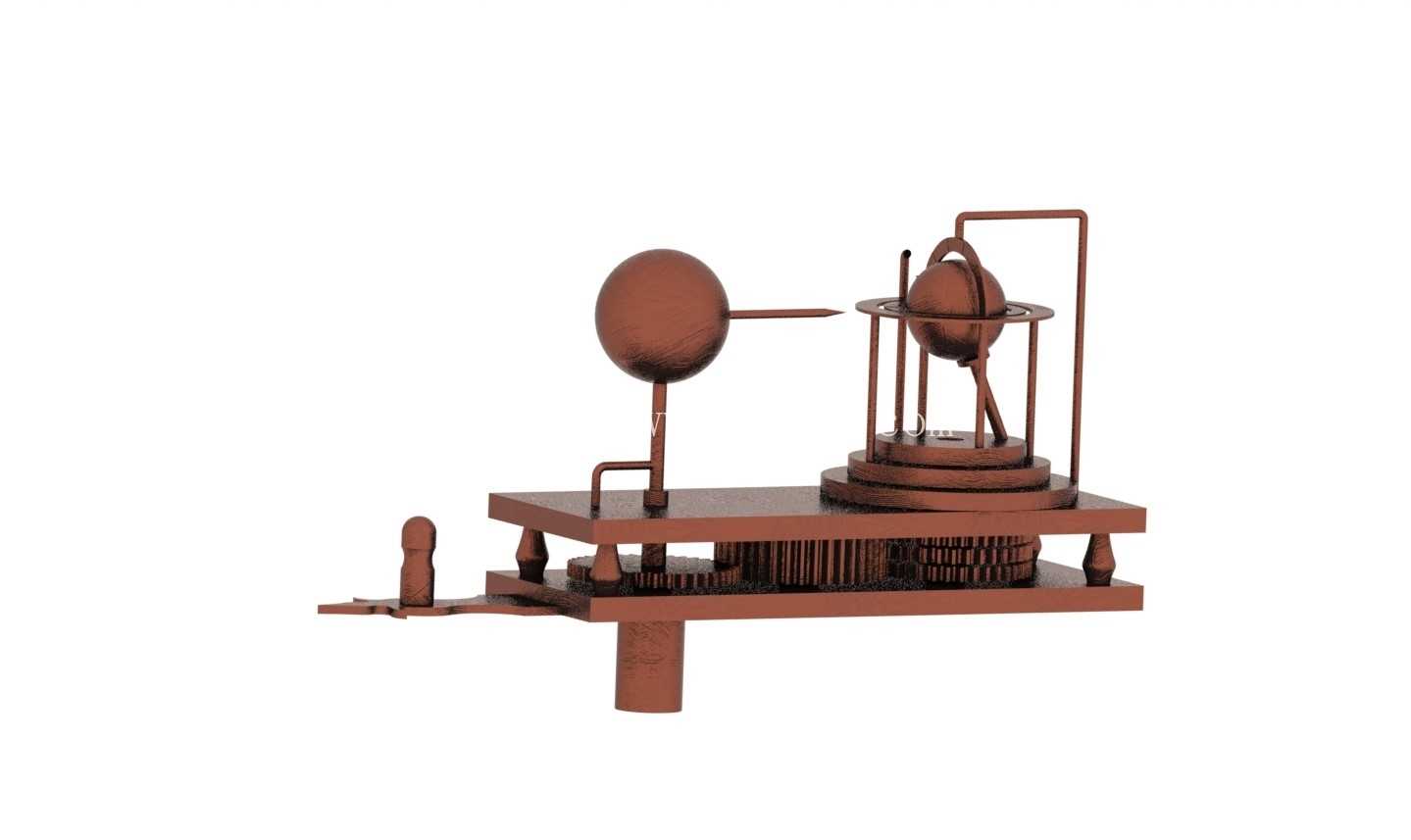

这套机械演示装置的核心功能是通过纯机械传动还原太阳系天体的相对运行规律，日常可应用于中小学天文科普场馆的互动展项、高校天文专业的入门教具，也可作为复古机械收藏品类的桌面陈设，部分精密复刻版本还能为天文历算的早期机械原理研究提供实物参照。装置整体采用一体化台座式布局，底部为矩形承载平台，平台下方预留柱状安装固定位，可直接卡装在配套展示台架上，也可通过底部的三个支脚平稳放置在水平桌面，支脚高度经过调校，确保整套装置放置后传动主轴保持垂直，避免齿轮组啮合出现偏载。

从传动结构来看，整套装置采用发条机构作为动力源，动力输入拨杆设置在台座侧方，上紧发条后动力通过台座内部的多层减速齿轮组逐级传递，每一层齿轮对应一个天体运行臂的输出轴，不同齿数比的齿轮组匹配不同天体的公转周期比例，不需要额外供电即可持续运行较长时间，模拟行星围绕中心天体的公转过程。中心位置的球体代表太阳，外围的框架结构既作为中心天体的防护支撑，也为上层的行星运行臂提供旋转定位基准，侧方伸出的悬臂末端球体代表外侧行星，运行过程中各悬臂不会出现运动干涉，每根悬臂的旋转角速度严格匹配对应天体的公转相对速率，能直观展现不同行星的公转周期差异。

设计过程中首先要解决的是多轴输出的传动干涉问题，内部齿轮组采用分层排布的方式，每一层齿轮对应一个输出轴，轴与轴之间通过铜套做滑动支撑，减少转动过程中的摩擦阻力，齿轮模数选用较小的规格，在有限的台座内部空间内容纳多级减速结构，同时保证传动比的精度，避免运行一段时间后行星位置出现过大偏差。其次是外观的复古质感处理，所有外露结构件都做了仿铜做旧的表面处理，还原早期天文仪器的金属质感，外露的紧固件都做了隐藏式设计，不会破坏整体的外观完整性。

安装边界方面，整套装置的横向最大尺寸为台座长度加上外侧行星臂完全伸出后的总长度，放置时需要预留足够的横向空间避免运行时碰撞周边物体，垂直方向的最高点为中心天体框架的顶部，安装展示罩时需要预留足够的顶部间隙，侧方的上弦拨杆突出台座侧面，周边不能有遮挡物，否则会影响上弦操作。装置的所有转动副都预留了润滑脂加注间隙，长期使用后可以在轴套位置加注少量轻质润滑脂，降低传动磨损，延长使用寿命。不同于现代数字化的天文演示设备，这套纯机械结构的装置能让观察者直观看到动力传递的全过程，理解早期天文仪器的机械设计逻辑，对于机械结构设计从业者来说，其多轴定比传动的布局思路、紧凑空间内的齿轮排布方式，也能为小型多输出端传动装置的设计提供参考。
