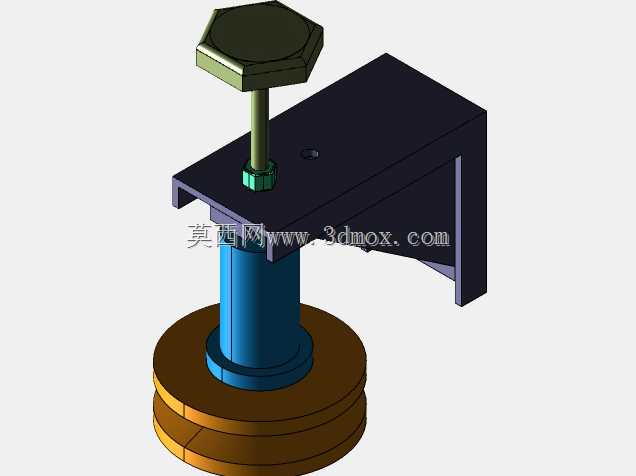

可调式夹持型滑轮导向支撑构件

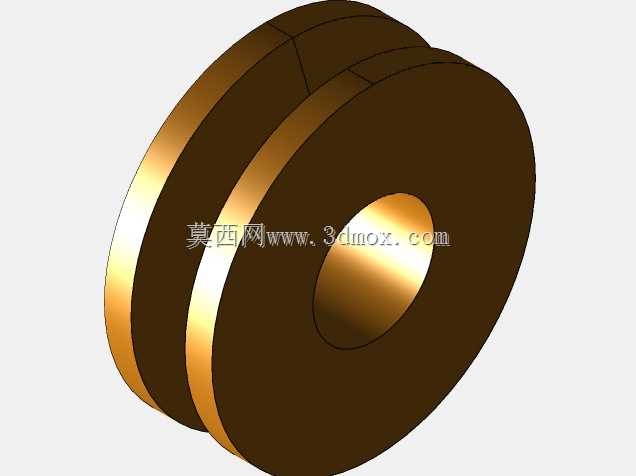

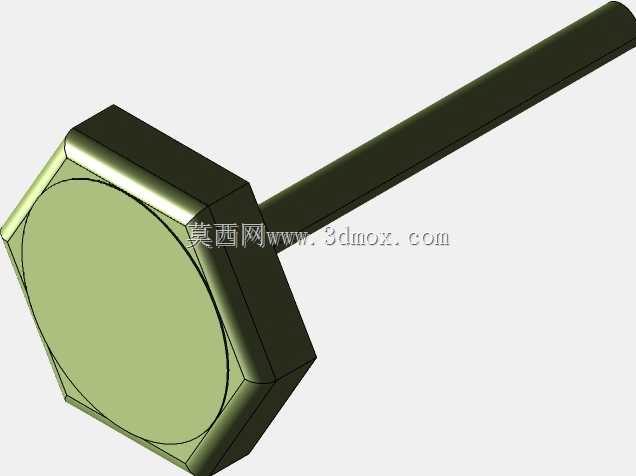

　　在轻载物料导向、小型设备走线、实验工装搭建这类场景里，这类夹持式滑轮支架的使用频率远高于固定式焊接支架，核心原因就是它不需要在安装基面做打孔、焊接这类不可逆加工，靠顶部的六角压紧螺栓就能快速完成装拆，适配不同厚度的安装板、型材边沿甚至工作台侧边，对于经常需要调整工位的小型生产线、实验室测试台来说，能省下大量的安装调整工时。从实际功能来看，这个构件的核心作用是为绳索、细缆、轻质传动带提供转向支撑，下部的双层轮槽结构可以同时容纳两根走线，避免绳索在转向过程中出现脱槽、偏磨的问题，轮体和中心立柱之间预留了转动间隙，转动过程中没有多余的卡滞点，能有效降低走线过程中的摩擦阻力。设计层面上，整个构件采用了分体式装配思路，

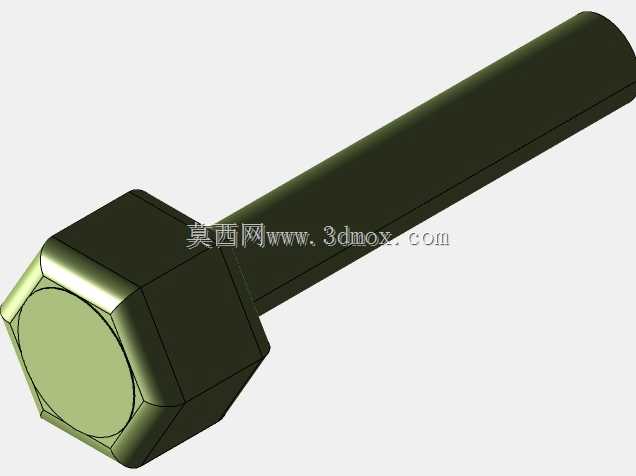

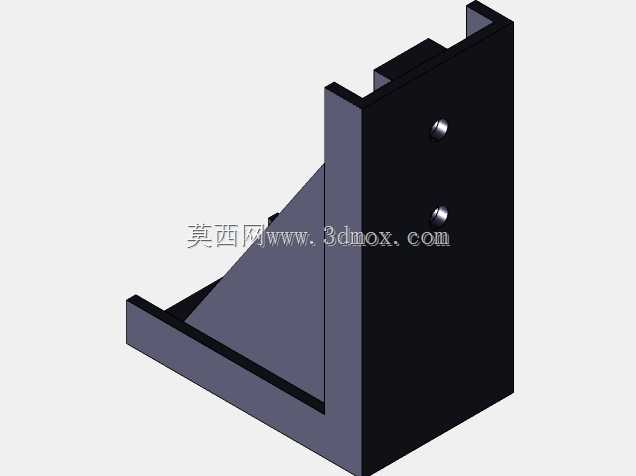

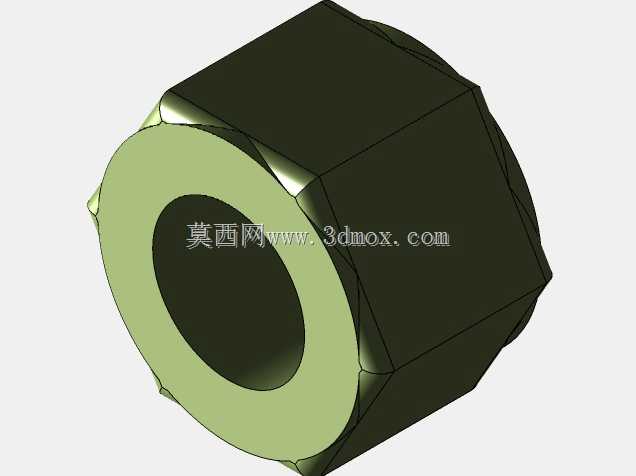

　　没有采用一体化的焊接结构，所有零件都可以单独拆分更换：顶部的压紧螺栓搭配了防松垫圈，拧紧之后不会因为设备运行的振动出现松脱；L型的安装基座背部加了三角加强筋，在承受侧向拉力的时候不会出现基座变形的问题，基座上预留的光孔可以在需要永久固定的时候穿装螺栓，兼顾了临时夹持和永久安装两种使用需求。安装边界上，夹持开口的调节范围覆盖了常见的10mm到35mm厚度的安装基面，不需要额外加工适配垫块；整个构件突出安装基面的横向尺寸控制在80mm以内，不会占用过多的设备周边空间，下部滑轮的最低点距离安装基面的垂直高度为120mm，足够容纳常规直径的绳索转向余量，不会出现绳索和安装基面摩擦的情况。实际选型使用的时候要注意，

　　这个构件的额定承载偏向轻载场景，适合承受10kg以内的走线或者吊重需求，如果要用于更大载荷的场景，需要加厚基座板材、更换更高强度等级的压紧螺栓，同时把滑轮的衬套更换为带轴承的结构来降低转动阻力。从结构细节来看，中心立柱和基座的连接采用了过盈配合加侧面顶丝固定的方式，既保证了立柱的垂直度，也可以在需要调整滑轮高度的时候，松开顶丝调整立柱的伸出长度，适配不同的走线高度需求；滑轮的轮槽边缘做了圆角过渡，不会在绳索长期滑动过程中割伤绳体，延长配套绳索的使用寿命。这类构件在小型自动化设备的走线导向、桌面型实验装置的载荷加载、家用小型吊运工具的转向支撑场景里都能适配，因为采用了模块化的拆分设计，

　　后期维护的时候只需要更换磨损的滑轮或者松动的紧固件即可，不需要整体更换整个支架，能降低长期使用的维护成本。建模过程中所有配合面都预留了合理的装配公差，压紧螺栓和基座的螺纹孔采用标准公制粗牙螺纹，通用互换性强，不需要定制特殊规格的紧固件，加工的时候可以直接采用常规的板材切割、车削、钻孔工艺完成所有零件的加工，不需要特殊的加工设备，小批量加工的成本很低，适合非标工装场景下的快速制作使用。
