壁挂式斯特林驱动散热风扇结构设计

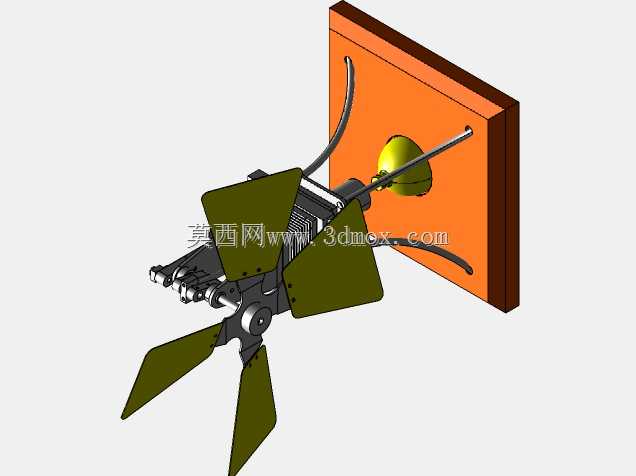

　　这款壁挂安装的热能驱动风扇，核心依托斯特林循环原理实现动力输出，无需外接电力即可完成空气扰动作业，常被应用在小型独立采暖场景、无供电条件的户外临时工位散热、密闭设备舱的被动空气循环等场景，尤其适合对电气安全有较高要求、布线不便的区域，比如柴火炉旁的热量导流、野外作业临时棚的空气流通、易燃易爆工况下的无电散热需求，能在避免电火花风险的前提下，完成局部区域的空气对流组织。从结构设计逻辑来看，整套装置采用壁挂式安装布局，背部预留的平板安装基座可直接通过膨胀螺栓固定在硬质墙面或设备壳体外壁，安装面与墙面的贴合间隙控制在2mm以内，保证运行过程中不会因传动振动产生松动异响，基座整体厚度35mm，向外延伸的动力总成突出墙面距离为180mm，

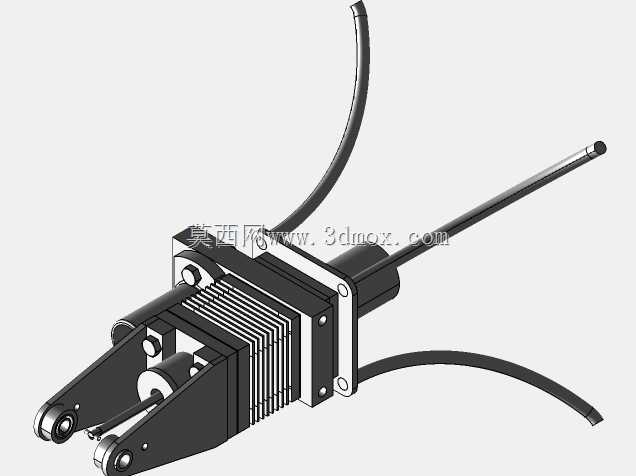

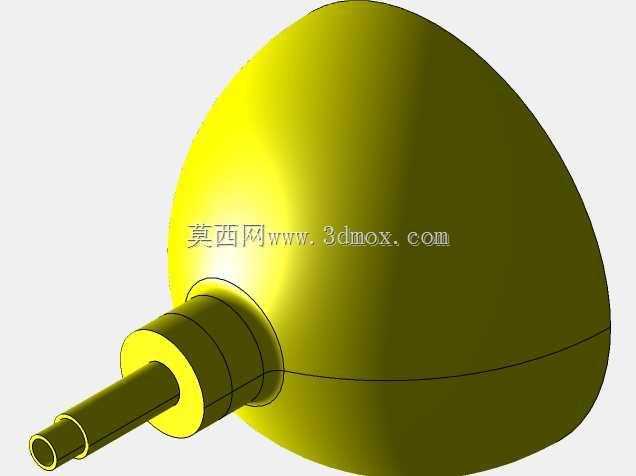

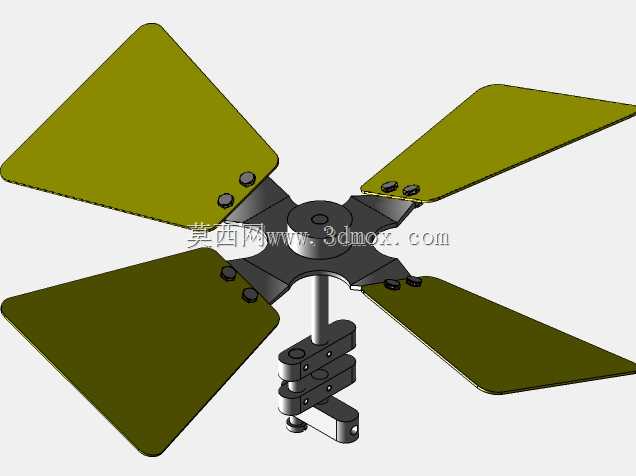

　　扇叶旋转直径220mm，安装时需预留扇叶周边至少50mm的无遮挡安全边界，避免运行中剐蹭周边障碍物。动力转换单元采用经典的γ型斯特林结构，冷端直接贴合壁挂基座与墙面接触实现自然散热，热端伸出朝向热源方向，通过冷热端的温差推动置换活塞往复运动，再通过曲柄连杆机构将直线往复运动转换为旋转扭矩，直接驱动前端的轴流扇叶转动，整套传动结构没有额外的减速齿轮组，动力传递路径短，摩擦损耗控制在较低水平，只要冷热端温差达到60摄氏度以上即可启动运转，温差越高扇叶转速越快，空气循环量也随之提升。扇叶部分采用四片等距分布的橄榄形叶片，叶片安装角设置为28度，兼顾低转速下的送风距离与运行静音性，叶片与动力输出轴采用快拆式卡扣连接，

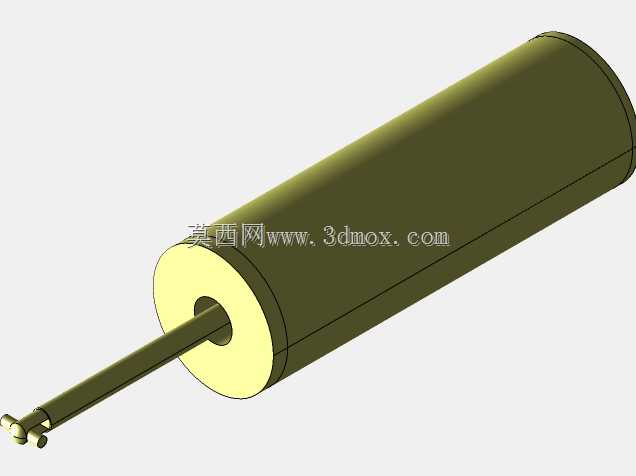

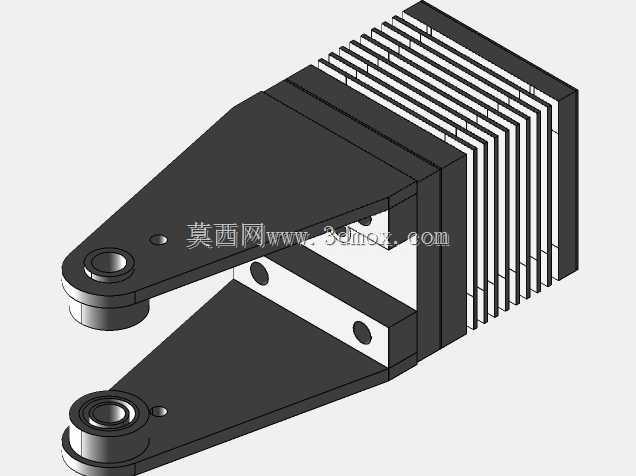

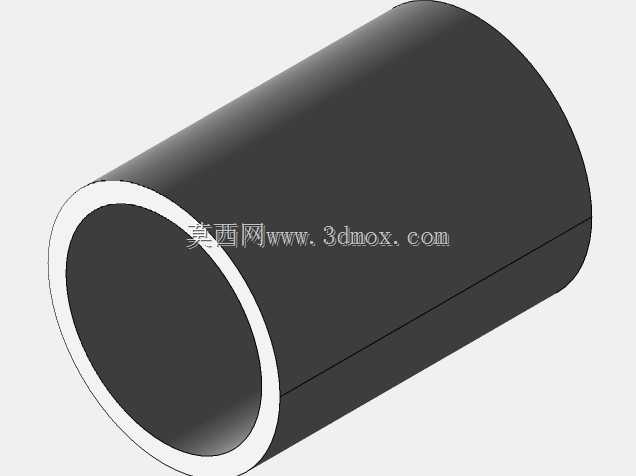

　　日常维护时无需额外工具即可拆下叶片清理积灰。整套装置的管路走线全部隐藏在安装基座与动力壳体的内部空腔中，外部没有裸露的传动部件与管线，外观整洁度较高，壁挂安装的形式也不会占用桌面或地面的操作空间，适合在空间局促的工位旁部署。在结构细节处理上，曲柄连杆的铰接点全部采用自润滑铜套，长期运行无需额外加注润滑脂，冷端散热鳍片与壁挂基座采用一体化压铸成型，热传导效率更高，能快速将冷端的热量传导到墙面实现散热，保证斯特林循环的冷热端温差维持在合理区间。置换活塞的密封采用低摩擦的聚四氟乙烯密封圈，既保证了气缸的密封性，又不会产生过大的运动阻力，避免动力被密封件的摩擦损耗消耗。从实际使用的角度看，这种无电驱动的风扇不需要布设供电线路，

　　也不存在电机烧毁、线路短路的电气风险，在有持续余热的场景下可以长期自主运行，不需要人工干预启停，当热源移除、冷热端温差消失后，扇叶会自然减速停止，不需要额外设置开关控制结构。整套装配结构的零件全部采用常见的机械加工工艺即可生产，没有复杂的异形曲面结构，零部件的加工公差要求控制在IT7级即可满足装配需求，普通的机加工车间就可以完成全套零件的加工与组装，后期维护时易损件只有活塞密封圈与铰接点铜套，备件获取难度低，维护成本低廉。
