工业夹持式多关节机械臂结构设计

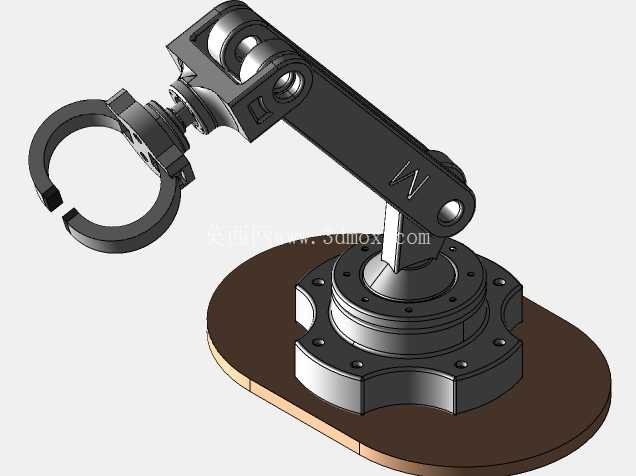

这款多关节夹持机械臂的结构设计，核心面向工业场景里的工位上下料、工件转运、工序间辅助夹持类作业需求，在3C电子零部件加工、小型五金件压铸工序衔接、精密装配工位的辅助作业场景中适配性较强。从结构布局来看，整套臂体采用底座回转支承、大臂俯仰、小臂俯仰、末端夹持回转的四级自由度配置，底座采用带安装定位孔的法兰式结构，法兰盘上均布的沉头安装孔可直接适配工业铝型材工作台、铸铁工装平台的T型槽安装需求，安装基准面的平面度设计公差控制在0.02mm以内，能保证臂体回转过程中的径向跳动量控制在合理区间，避免末端夹持位置出现累计偏差。

末端执行器采用开环式卡爪结构，卡爪的开合行程设计覆盖直径30mm至120mm的圆柱形、圆环形工件夹持需求，卡爪内侧预留了防滑衬垫的安装槽位，实际应用中可根据被夹持工件的材质更换聚氨酯、丁腈橡胶或者硬质合金齿面的衬垫，避免夹持过程中刮伤工件表面，或是在高速转运时出现工件滑脱的问题。卡爪与小臂末端的连接采用标准法兰接口，可根据实际作业需求快速更换吸盘、焊枪夹具、打磨头等不同末端执行器，拓展设备的适用场景。

臂体的杆件部分采用箱型截面设计，在保证整体结构刚度的前提下尽可能降低臂体自重，减少关节处伺服驱动单元的负载，大臂与小臂的铰接位置采用交叉滚子轴承作为回转支承，能同时承受径向载荷、轴向载荷与倾覆力矩，适配臂体在不同伸展角度下的受力变化，避免关节处出现结构形变影响定位精度。关节处的走线槽采用内置式设计，所有动力线缆、信号线缆都从臂体内部的空腔穿过，既避免工业现场的油污、切削液飞溅腐蚀线缆，也能防止臂体运转过程中线缆与周边设备发生剐蹭，降低设备的日常维护频次。

从安装边界来看，整套臂体完全伸展后的水平作业半径覆盖800mm范围，垂直方向的作业行程从安装基准面以上150mm到700mm区间，底座的安装固定尺寸为220mm见方的法兰区域，安装时只需要在工装平台上对应位置加工4个M10的螺纹孔即可完成固定，不需要额外制作复杂的安装基座，适配现有生产线的快速改造升级需求。臂体的运动范围设计中，特意在各关节处设置了硬限位凸台，避免软件限位失效时臂体过度运转碰撞到周边的工装设备，硬限位的位置可根据实际工位的布局需求调整凸台的安装角度，灵活适配不同工位的作业边界。

在结构设计的细节处理上，所有铰接位置都预留了润滑脂注油通道，日常维护时不需要拆解臂体结构，直接通过注油嘴即可向轴承配合面加注润滑脂，降低长期运转后的磨损量。臂体的表面处理采用喷塑工艺，相比传统的喷漆层耐油污、耐切削液腐蚀能力更强，适合在压铸车间、机加工车间这类环境相对恶劣的工业场景中长期使用。底座的回转支承位置设计了双唇式密封圈，能有效阻挡车间内的金属切屑、粉尘进入轴承配合面，延长核心回转部件的使用寿命。

实际应用中，这款机械臂可搭配独立的控制系统完成预设轨迹的重复作业，重复定位精度可控制在±0.1mm以内，能够满足小型工件的上下料、简单装配工序的作业需求，相比人工操作能稳定保持作业节拍的一致性，降低重复性劳作带来的人工成本投入，同时也能避免高温工件、锋利工件搬运过程中对操作人员造成的职业伤害。在压铸工序的应用场景中，这款臂体可安装在压铸机的出料口位置，完成压铸件的取出、冷却输送、切边工位上下料的连贯作业，臂体的耐温设计可适配压铸出料口附近的短时高温环境，不需要额外加装复杂的隔热防护结构即可稳定运行。
