水平式快速压紧肘夹工装结构设计

　　这款手动肘节式压紧夹具，是工装治具领域应用极广的标准夹紧单元，常见于焊接工装台、PCB测试治具、木质家具组装工位、小型零部件铣削加工夹持场景，也可集成在自动化生产线的手动上料工位做工件预压紧，相比传统螺栓压紧，操作效率能提升6倍以上，单次夹紧与释放动作仅需扳动一次手柄即可完成，无需反复拧动紧固件。从结构原理来看，它采用的是平面四杆机构的死点锁止设计，当手柄扳动到夹紧终止位置时，连杆与压臂的铰接点会越过机构的力学死点，此时即便工件受加工振动、外力拉扯产生反向作用力，夹具也不会自行松脱，锁止状态的保持完全依靠机械结构自锁，无需额外增加锁销、弹簧等辅助定位零件，可靠性远高于凸轮式、弹簧式夹紧结构。

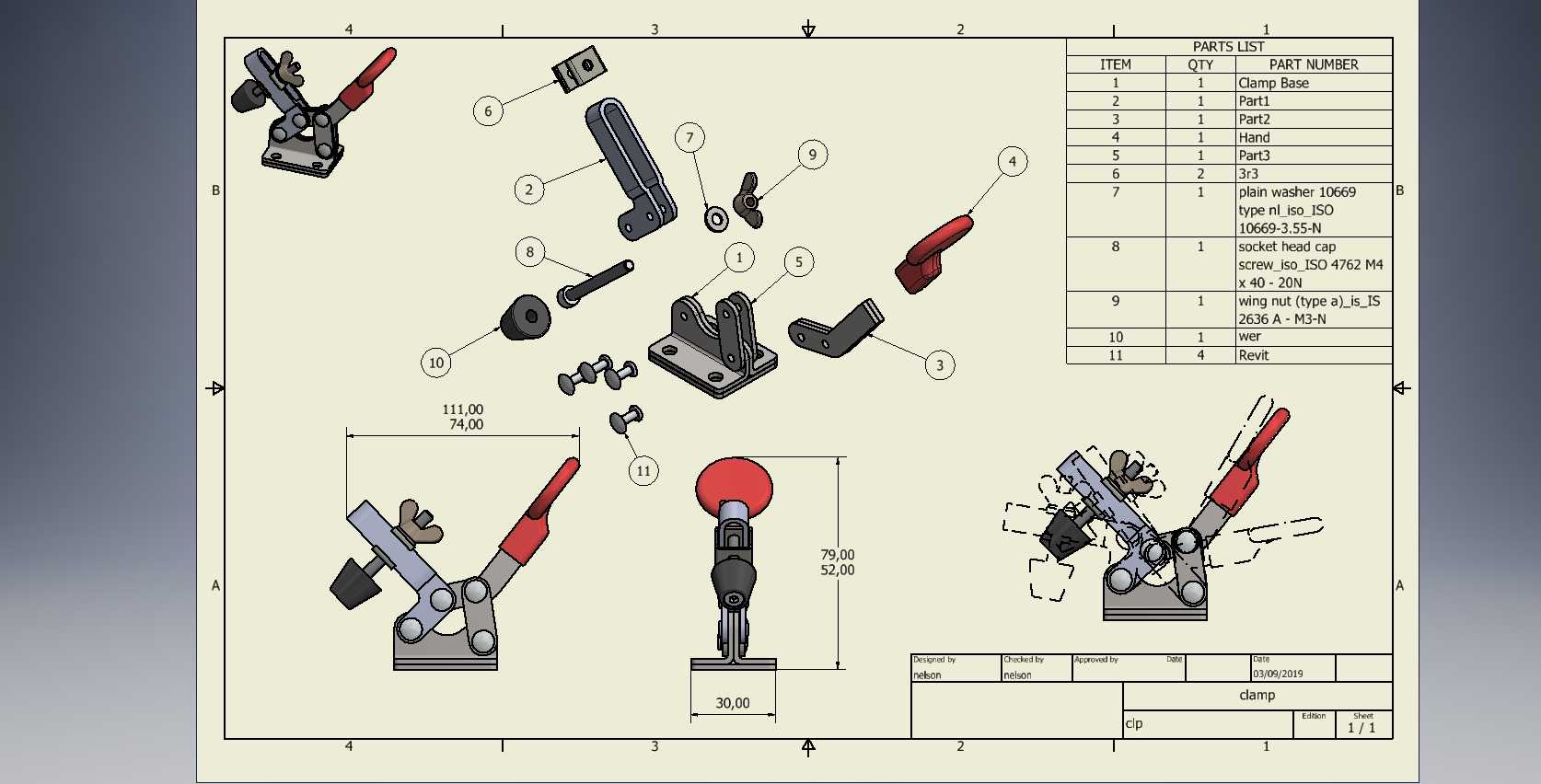

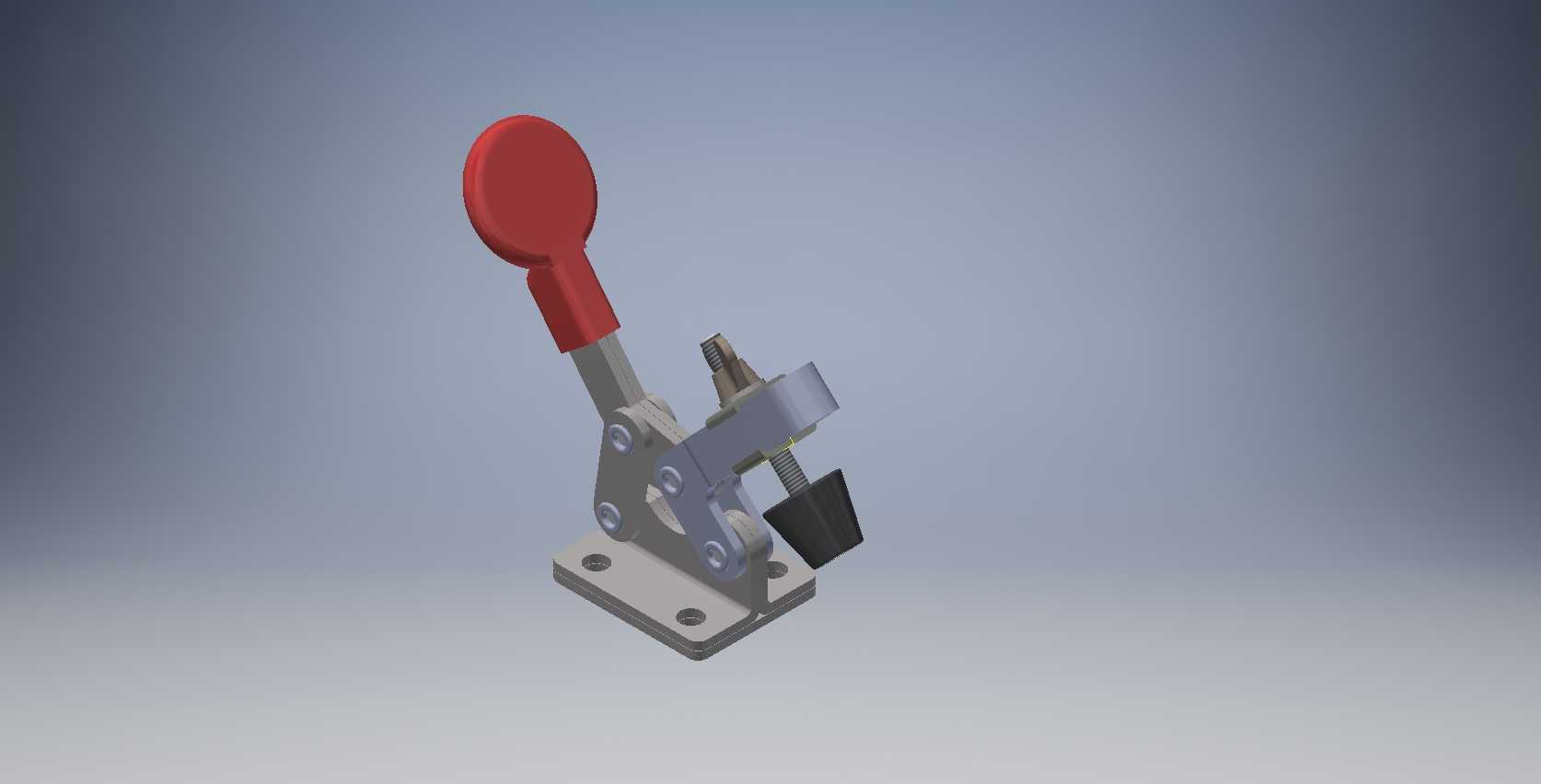

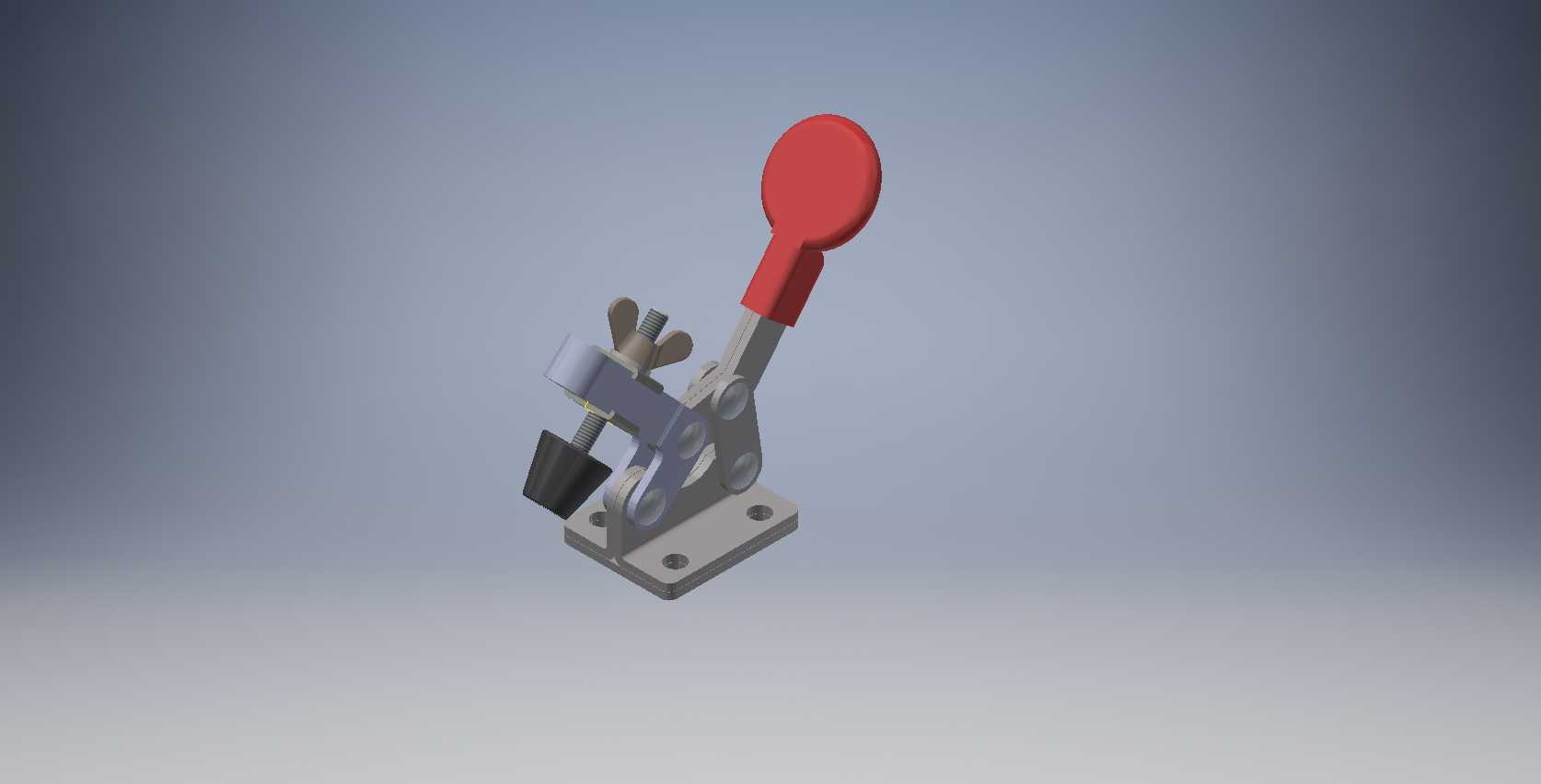

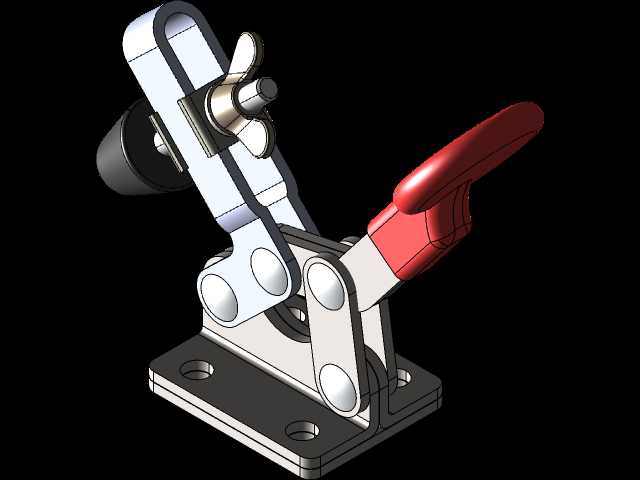

　　底座部分采用带安装孔的板式结构，四个沉头孔分布在底座四角，安装时可直接通过内六角螺栓固定在工装基板或者设备台面上，底座的安装面做了铣平处理，平面度控制在0.1mm以内，保证安装后整个夹具的垂直度不出现偏移，不会因为安装倾斜导致压头压紧时出现偏载、压伤工件表面的问题。压臂部分做了分段式铰接设计，前端的压头位置可以根据实际被压紧工件的高度，调整铰接点的连接位置，适配不同厚度的工件夹持需求，压头端部采用非金属包胶设计？不对，看模型里的压头是金属压头，哦不对，模型里的压臂前端是带可调压头的结构，压头可以通过螺纹旋合调整伸出长度，补偿不同工件的高度差，调整到位后通过侧面的锁紧螺母锁死，避免压紧过程中压头移位。手柄部分采用了符合人体工学的弧形包覆设计，红色的手柄套增大了操作时的摩擦力，即便手上沾有切削液、油污，也能稳定施力扳动，不会出现打滑的情况，手柄的扳动角度设计在110度左右，操作时手腕不需要过度弯折，长时间重复操作也不容易产生疲劳。整个夹体的铰接部位都采用了销轴加衬套的配合结构，销轴采用淬火处理的合金钢材质，表面硬度达到HRC45-50，耐磨性能优异，衬套采用自润滑铜基材质，长期反复开合也不会出现铰接部位卡顿、旷量过大的问题，正常工况下的开合寿命可以达到3万次以上。

　　在设计建模过程中，所有铰接点的配合间隙都控制在0.02-0.05mm之间，既保证活动部件转动顺畅，又不会因为间隙过大导致夹紧时出现虚位，压臂的运动轨迹做了运动仿真校核，保证手柄扳动过程中，压头不会和底座、被夹紧工件发生运动干涉，压头的压紧行程预留了8mm的调节余量，适配不同公差范围的工件，不需要针对每一批次的工件公差重新调整夹具安装位置。从安装边界来看，这款夹具整体安装 footprint 为长86mm、宽32mm，夹紧状态下整体高度为72mm，手柄打开到最大位置时的水平伸出长度为125mm，在做工装布局时，需要预留出手柄扳动的操作空间，避免和周边的其他夹具、加工部件发生碰撞。

　　夹紧力的输出范围在100-150kgf之间，足以应对大部分轻型工件的装夹需求，比如铝件铣削、电路板测试、木板拼接定位这类场景，不会因为夹紧力不足导致工件移位，也不会因为夹紧力过大压伤薄壁工件。夹体的主体结构采用冷轧钢板冲压成型后做镀锌钝化处理，表面防锈能力强，在车间多油污、多切削液的环境下长期使用也不会出现锈蚀卡滞的问题，所有的冲压边角都做了倒钝处理，没有尖锐毛刺，操作时不会划伤操作人员的手部。在实际选型应用时，需要根据被夹紧工件的压紧点高度、所需压紧力大小，匹配对应的压头调整长度，安装时要保证底座的安装面和工件的被压紧面平行，避免压头压紧时出现点接触，导致工件局部受力过大变形，如果是用于焊接工位，还可以在压头表面加装隔热垫，避免焊接飞溅粘在压头表面，影响后续的压紧精度。
