商用立式碳烤炉机架钣金结构设计

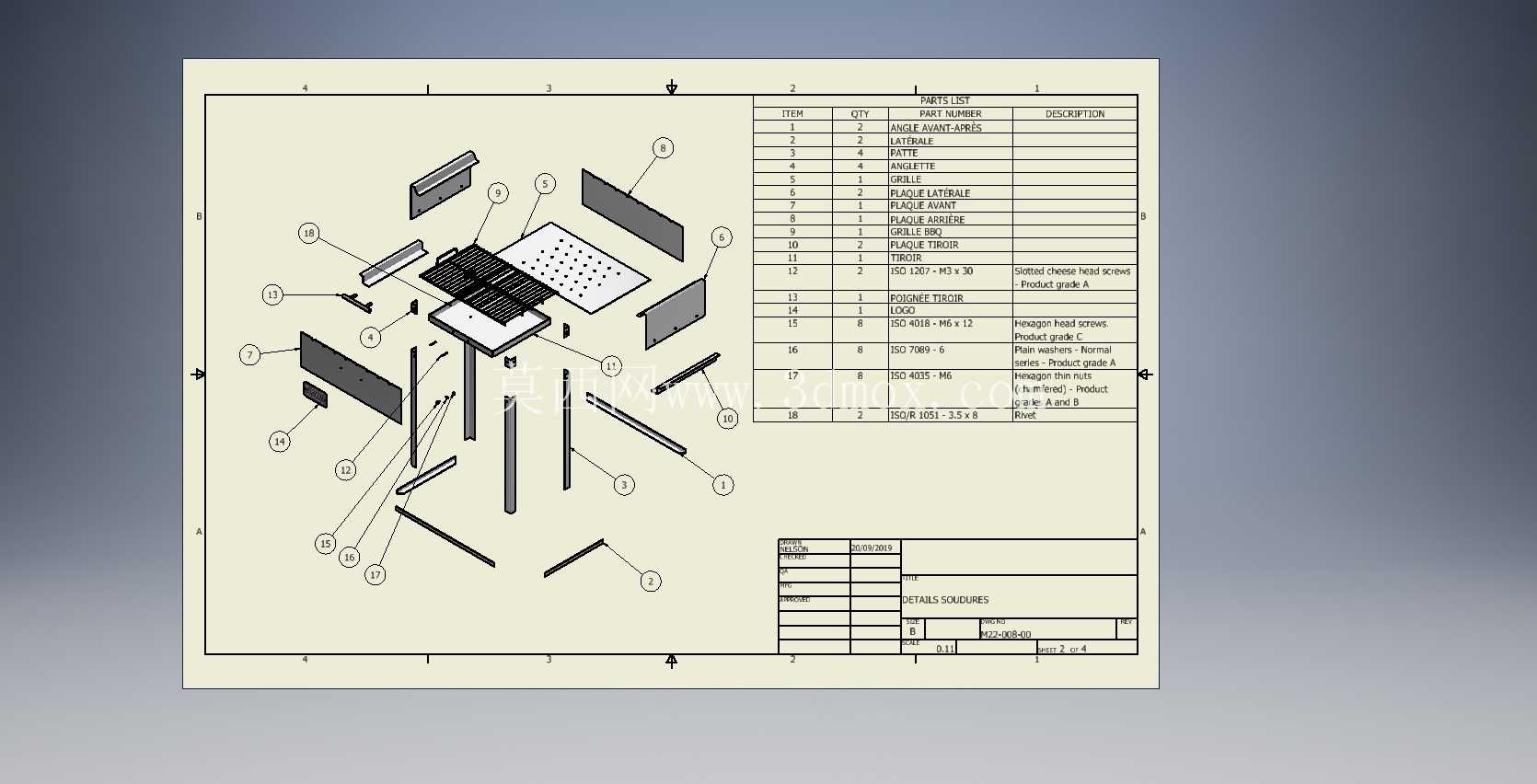

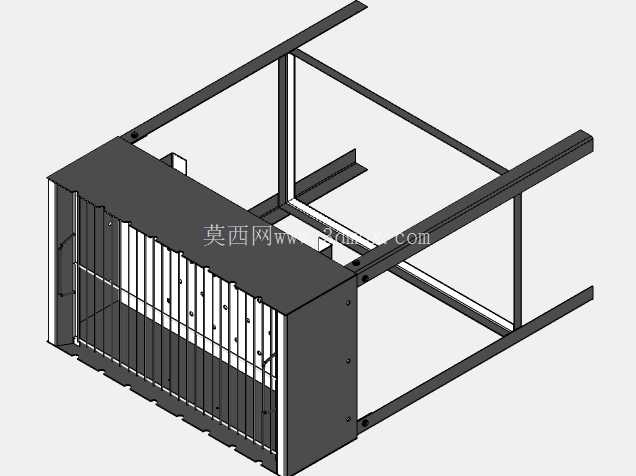

　　这套结构针对户外摆摊、门店明档烧烤场景的使用需求做了针对性优化，日常使用中可承载炭盆、烤网以及食材摆放的复合载荷，框架整体采用矩形钢管拼焊成型，侧边预留的栅格结构既可以作为进风通道调节炭火燃烧的供氧效率，也能阻挡炭块火星溅出，避免使用过程中的安全隐患。从结构设计逻辑来看，整体框架采用分体式装配思路，主承重梁选用壁厚1.5mm的冷轧方管，拼焊位置预留了定位止口，现场组装时不需要额外做配焊调整，普通操作人员通过标准紧固件即可完成整机装配，大幅降低运输过程中的包装体积与物流成本。

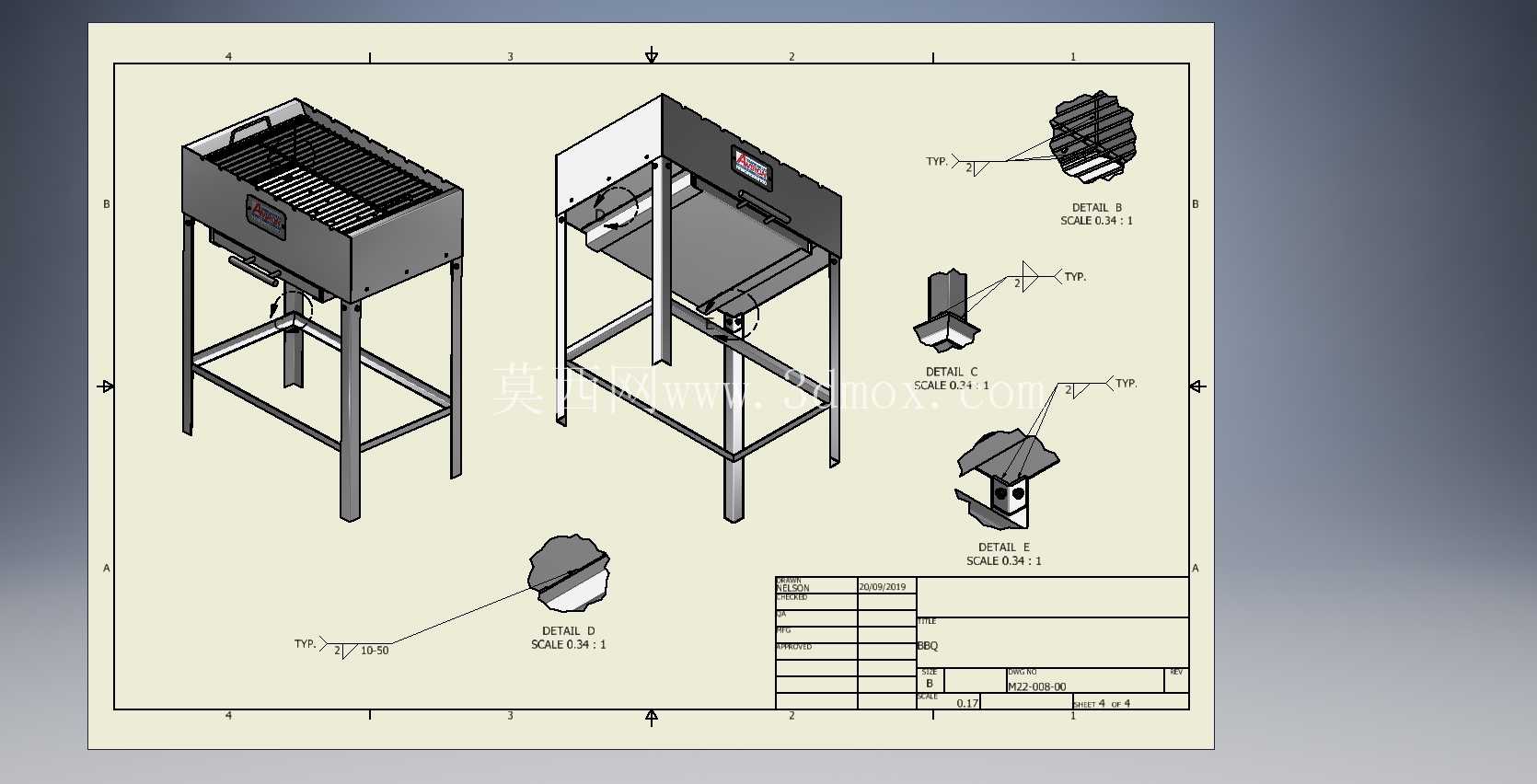

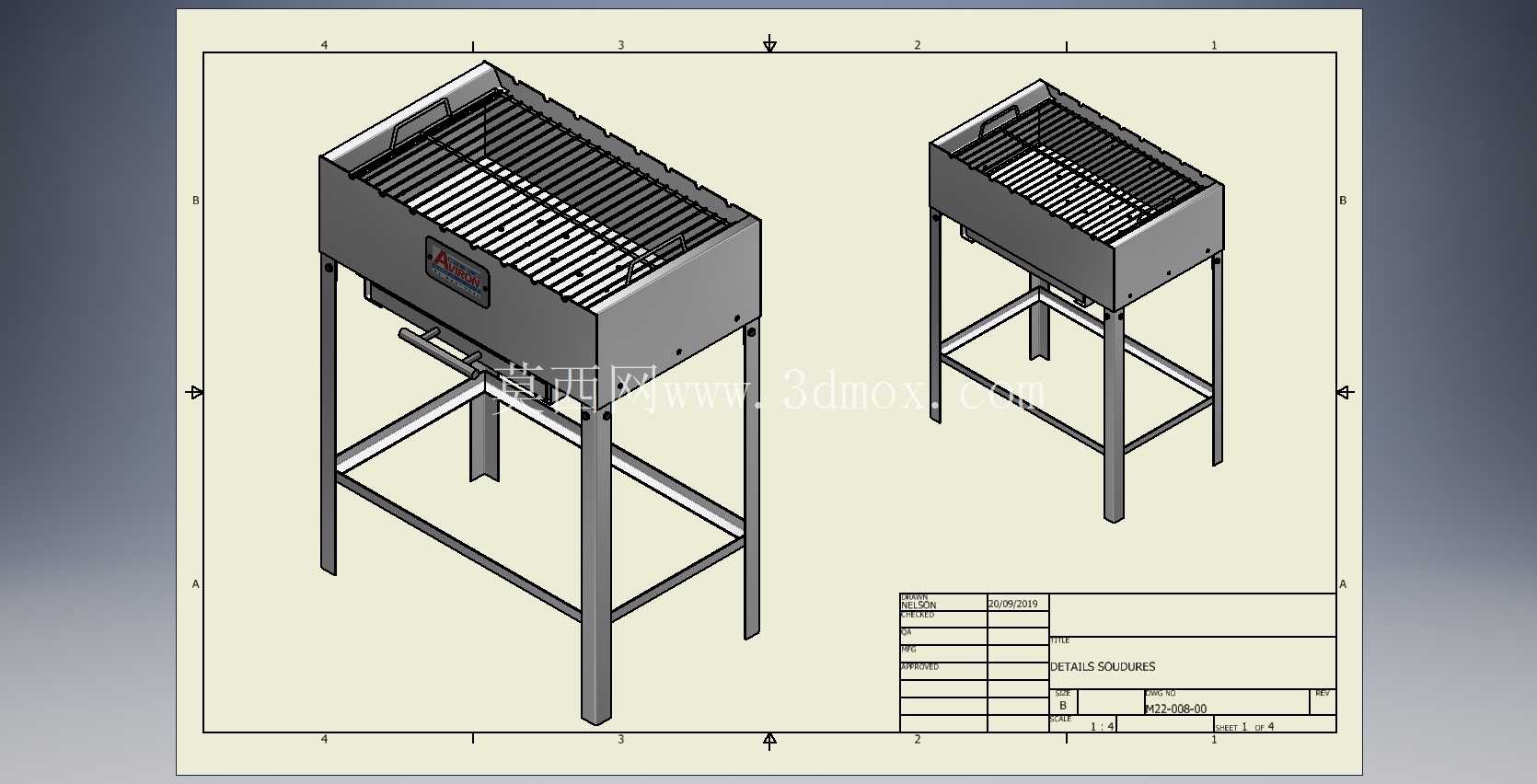

　　框架上部的两根平行伸出梁是烤网支撑调节结构，可根据不同烤制食材的火候需求，调整烤网与炭盆的垂直距离，烤制油脂含量较高的肉类时可抬升烤网高度避免明火焦糊，烤制素菜或需要猛火锁水的食材时可降低烤网高度提升加热效率。侧边的封闭钣金侧板做了向内翻边处理，既可以提升侧板自身的结构刚度，避免长期高温环境下出现钣金变形，也能阻挡侧向风力对炭火燃烧的干扰，在户外有风的场景下使用时，不会出现局部炭火温度不均、一侧烤焦一侧未熟的问题。底部框架预留了炭盆承托滑轨，炭盆可整体抽出进行清灰操作，日常维护时不需要挪动上部烤网与待烤食材，抽拉结构做了限位设计，完全抽出时不会出现炭盆倾翻漏炭的风险。

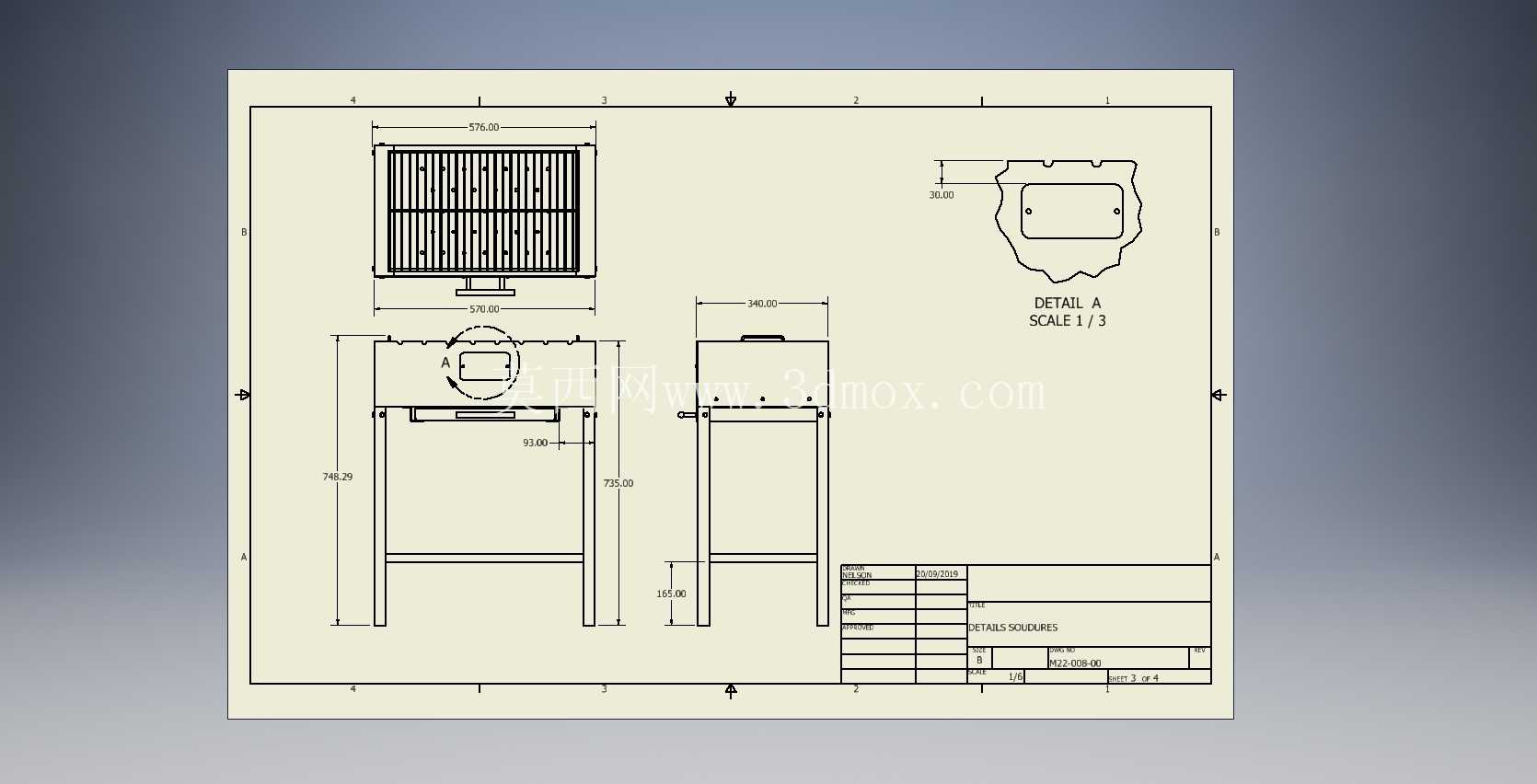

　　安装边界方面，整体框架宽度适配常规商用1.2米规格烤网，深度方向预留了150mm的侧边操作空间，放置在常规800mm高度的操作台上时，烤网位置刚好适配成年人站立操作的手肘高度，长时间烤制操作不会出现手臂酸胀的问题。框架后侧预留了挡油板安装位，可根据使用需求加装不锈钢挡油板，避免烤制过程中油烟直扑操作人员。所有钣金外露边都做了卷边钝化处理，组装与使用过程中不会出现划手的安全隐患，焊接位置全部做了打磨清渣处理，后期做高温喷塑处理时可保证涂层附着力，长期接触炭火高温、油烟侵蚀也不会出现涂层脱落生锈的问题。

　　框架底部预留了四个可调脚杯安装孔，地面不平整时可通过调整脚杯高度保证整机水平，避免烤网倾斜导致食材油脂向单侧流淌、炭火局部被油脂浇灭的问题。从受力仿真的角度来看，主承重梁在承受50kg均布载荷的情况下，最大挠度不超过1mm，完全满足日常商用场景下的承重需求，长期使用不会出现框架下沉变形的问题。栅格条采用等间距排布，间距控制在12mm，既可以保证足够的进风量，也能避免较小的炭块从栅格缝隙掉落。整体结构没有复杂的异形曲面，所有钣金件都可通过常规激光切割、折弯工艺加工，不需要开模，小批量生产时成本可控，也方便后期根据不同客户的尺寸需求做快速改型，调整框架长宽尺寸时只需要修改方管下料长度与钣金件展开尺寸，不需要重新调整整体结构逻辑。
