Z型折叠式重载起重作业装置结构设计

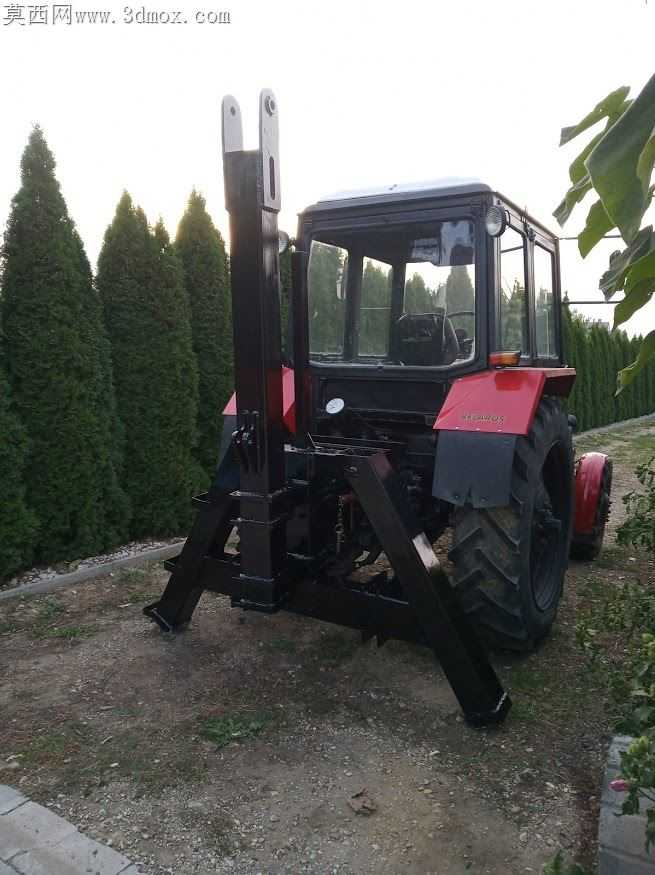

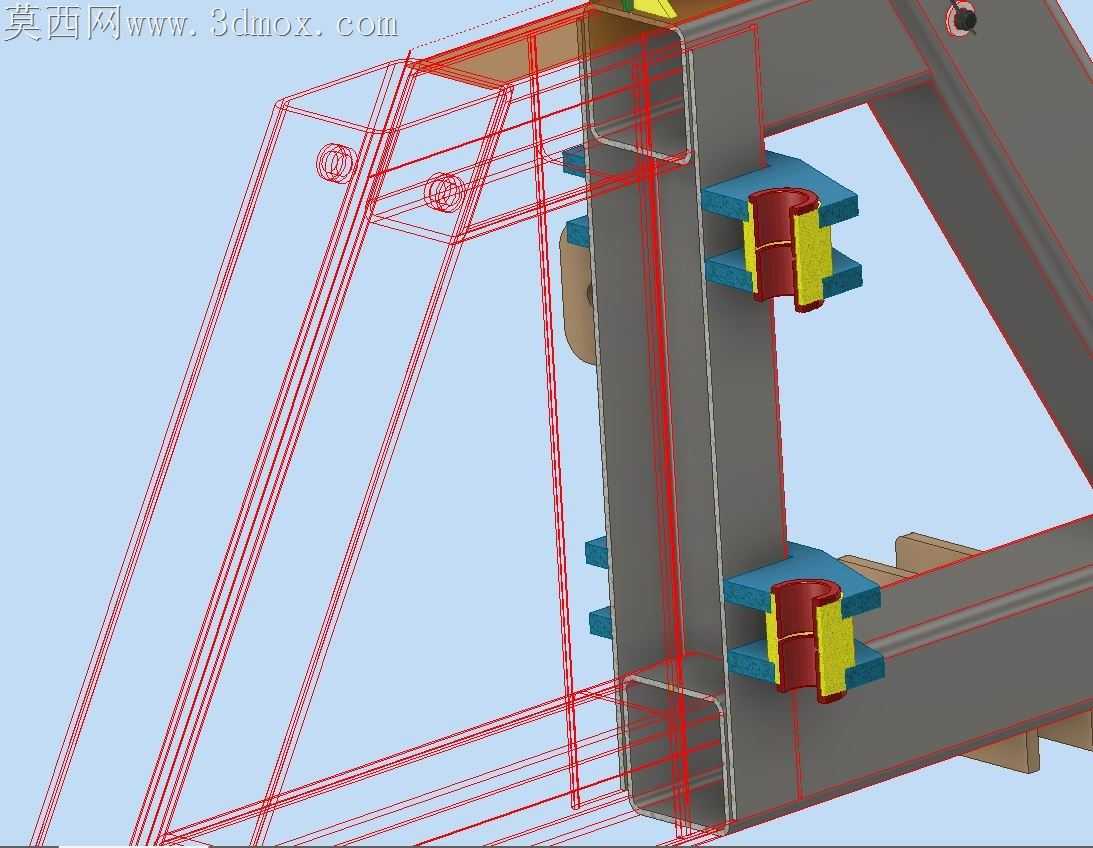

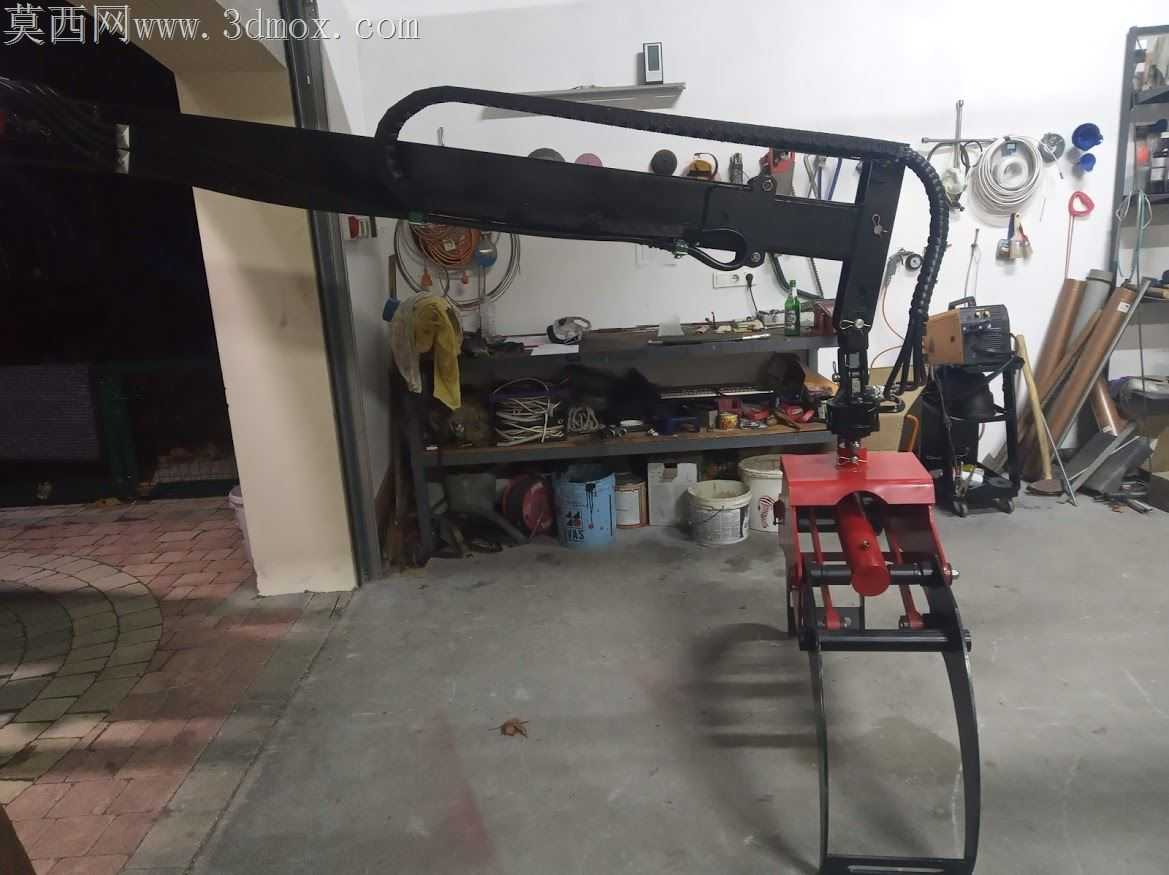

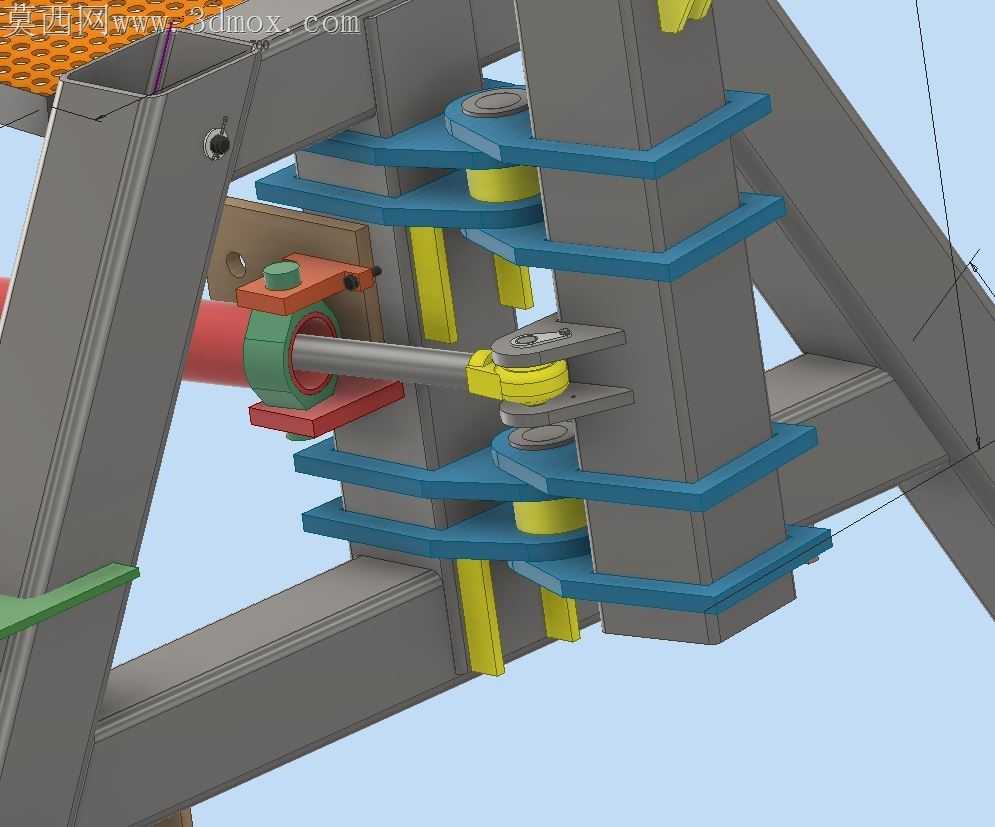

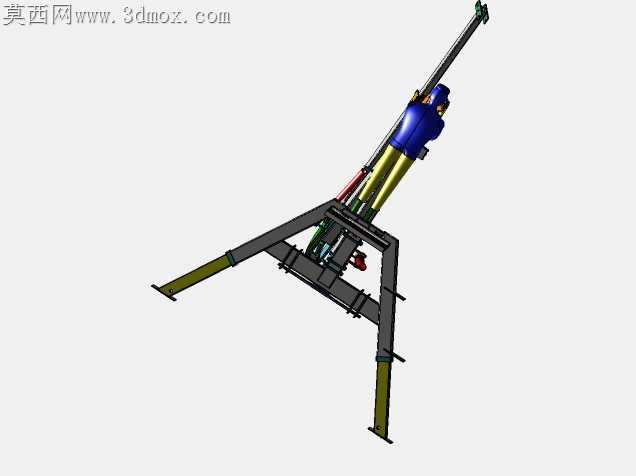

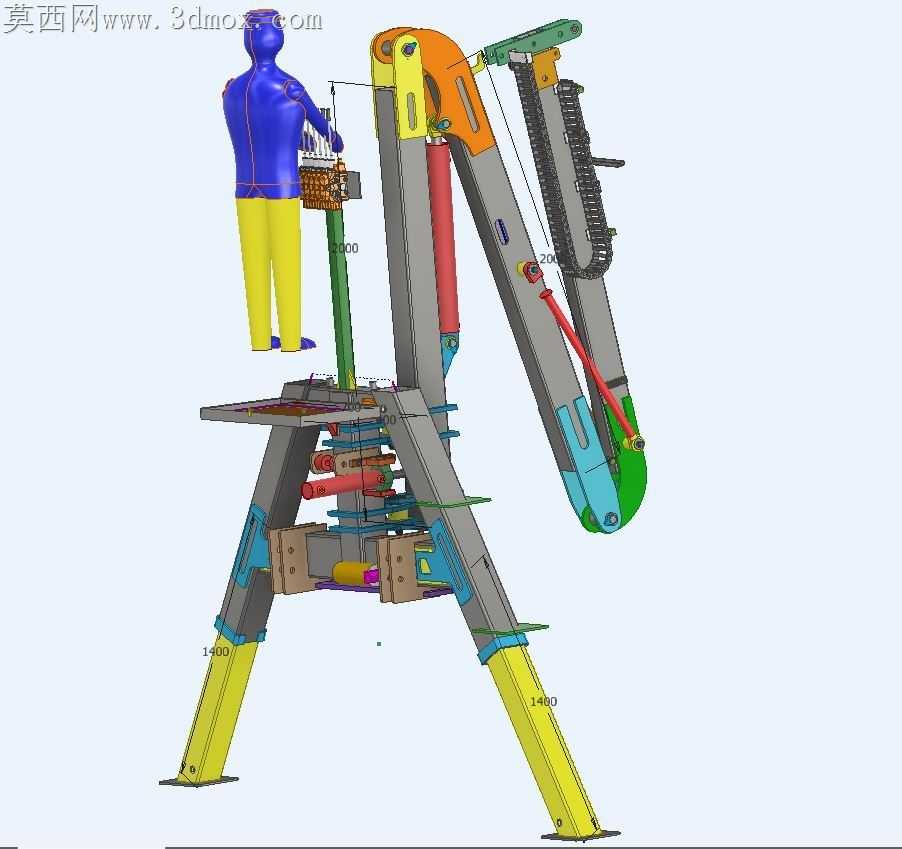

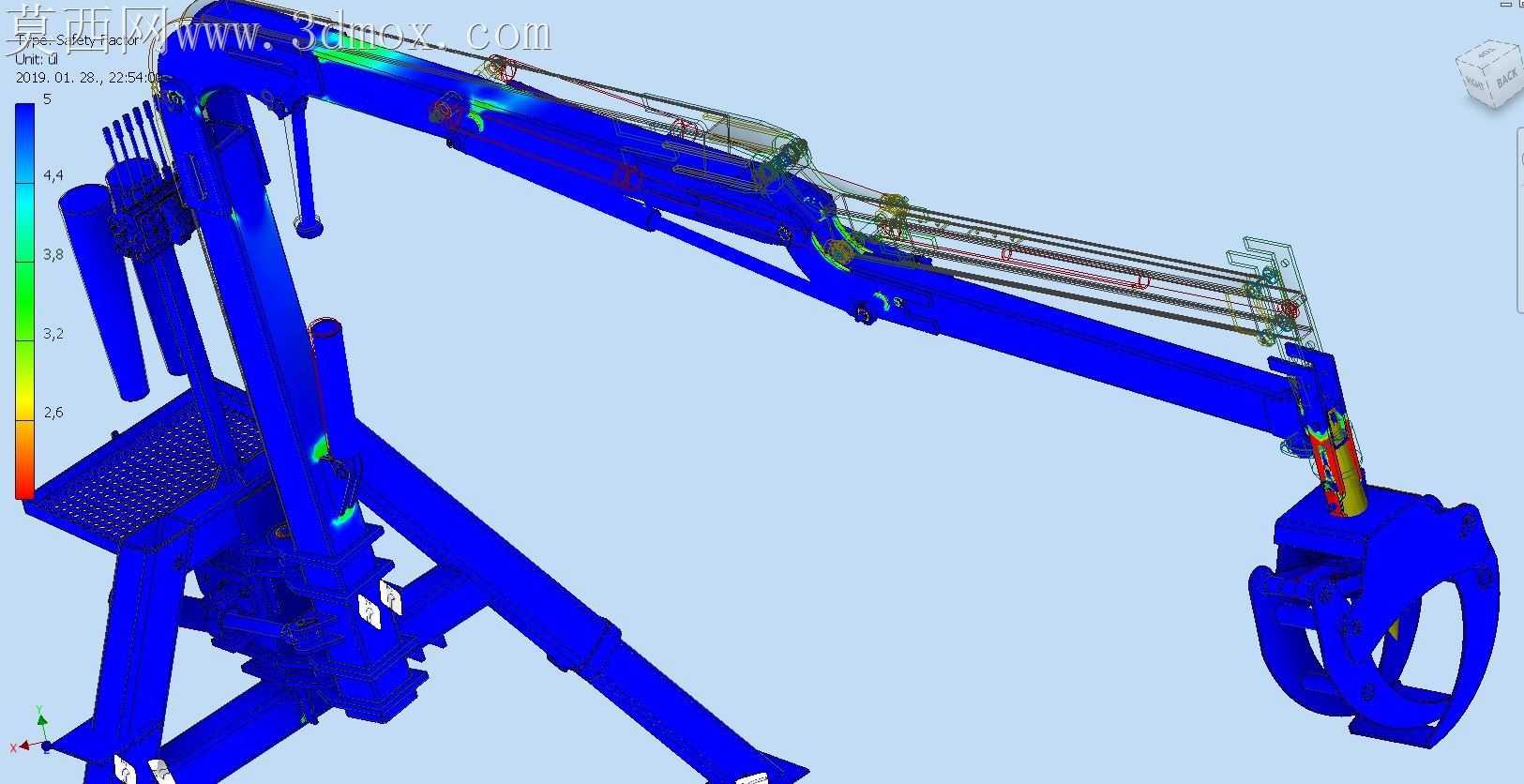

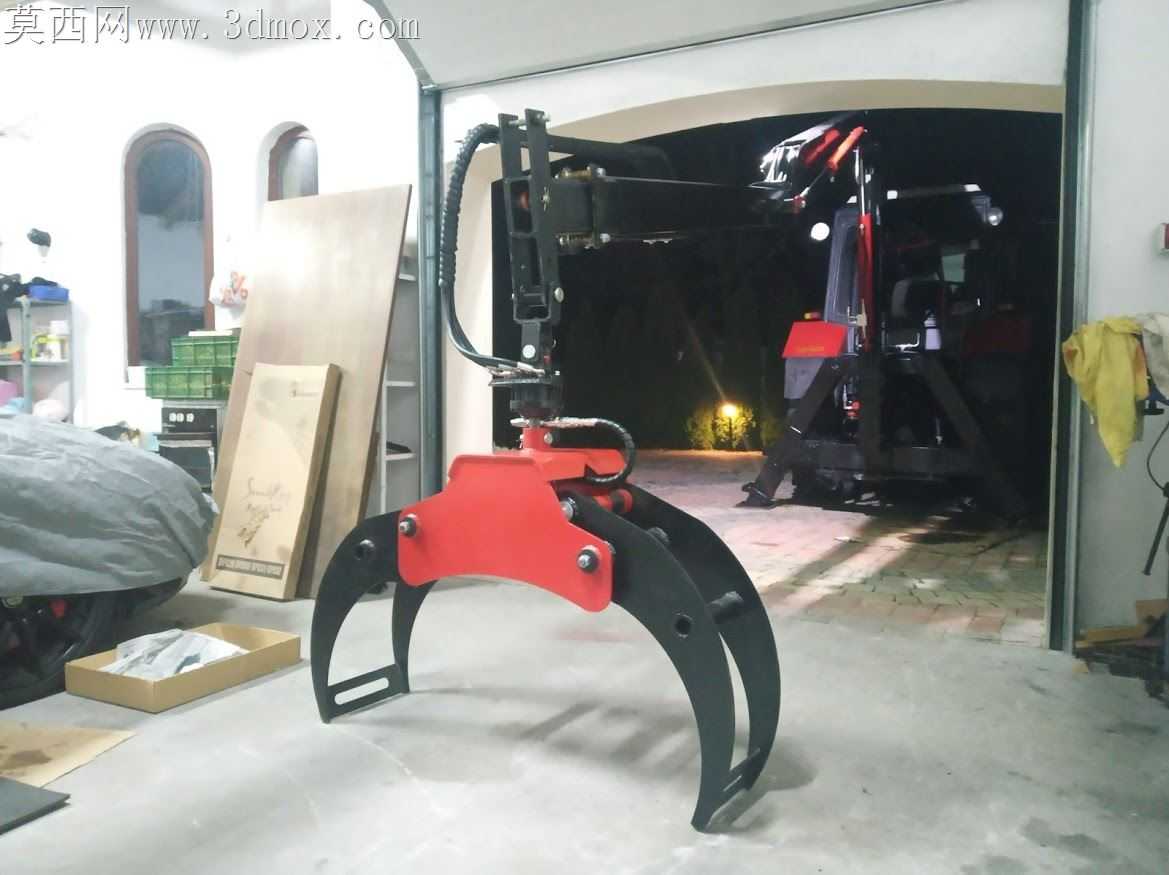

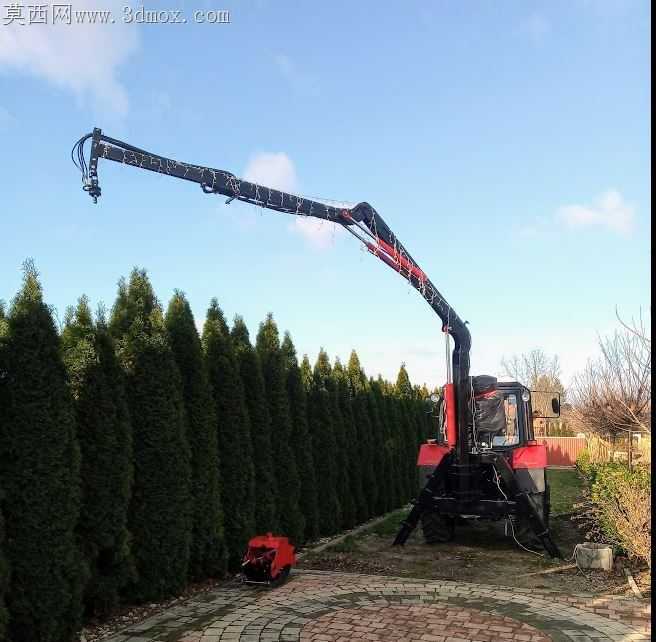

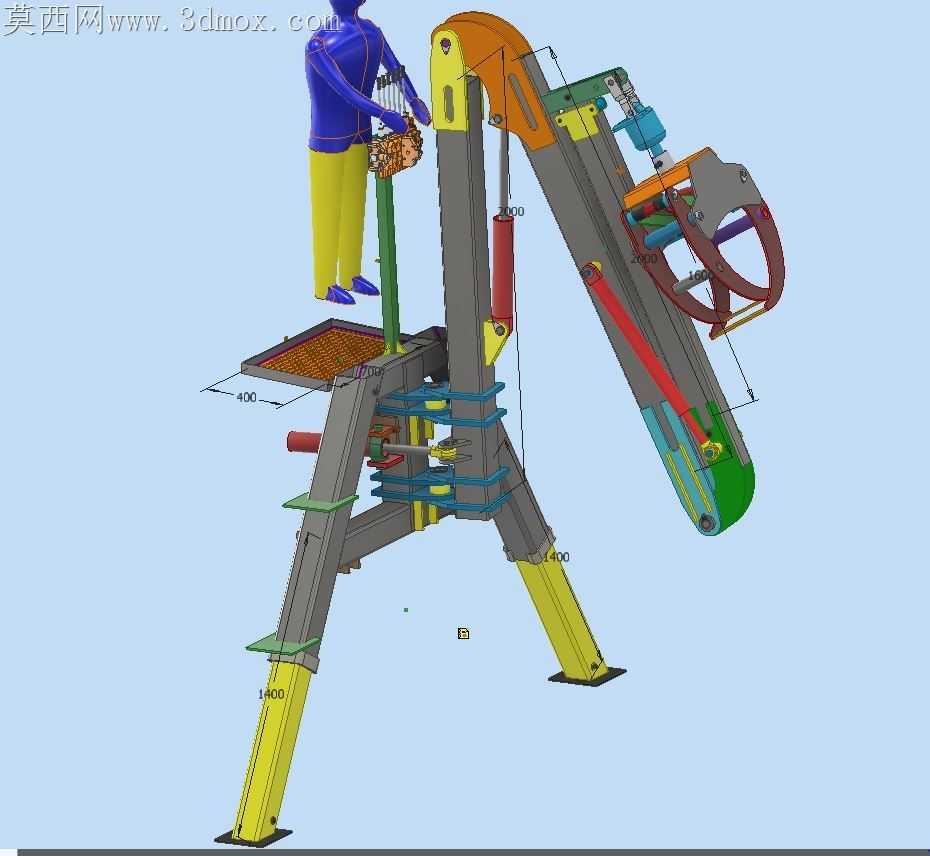

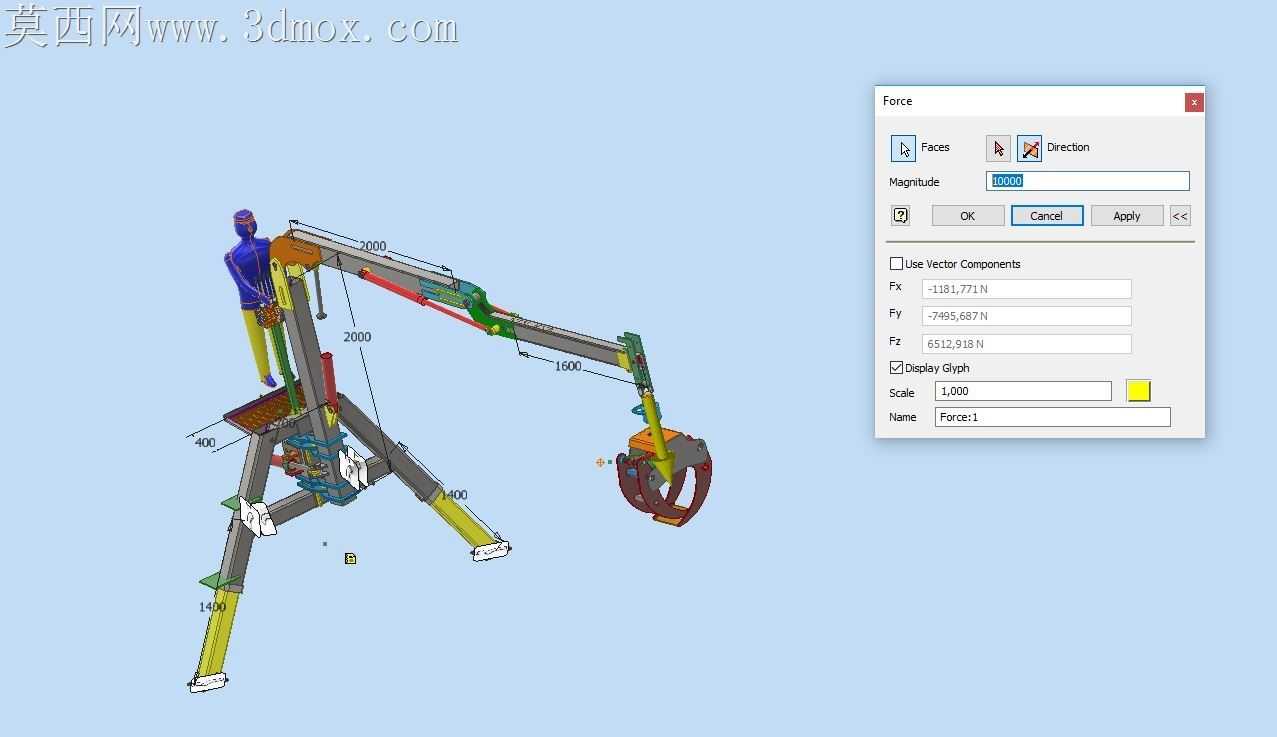

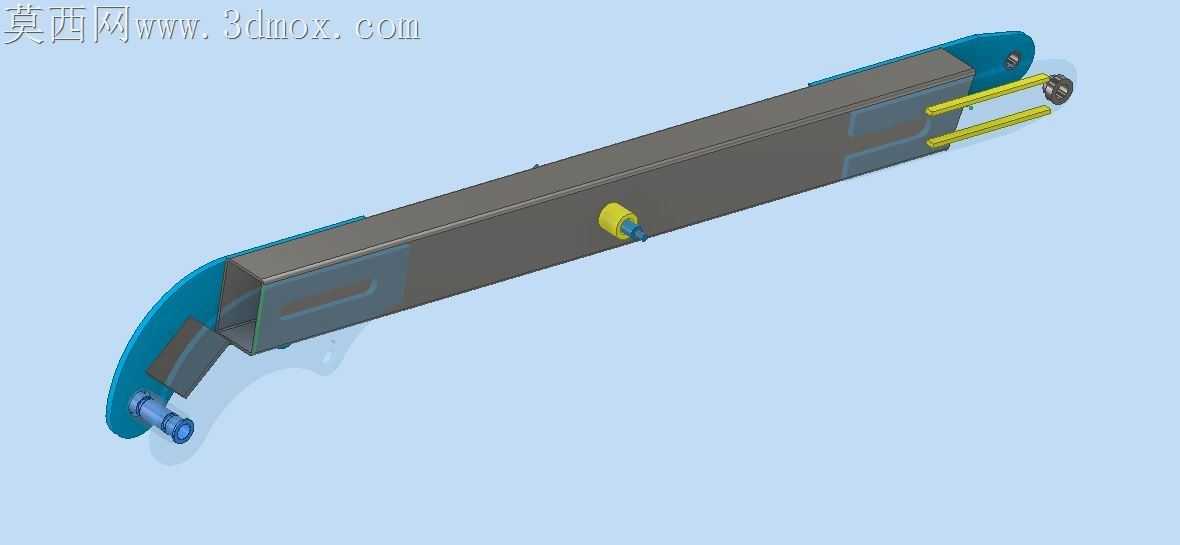

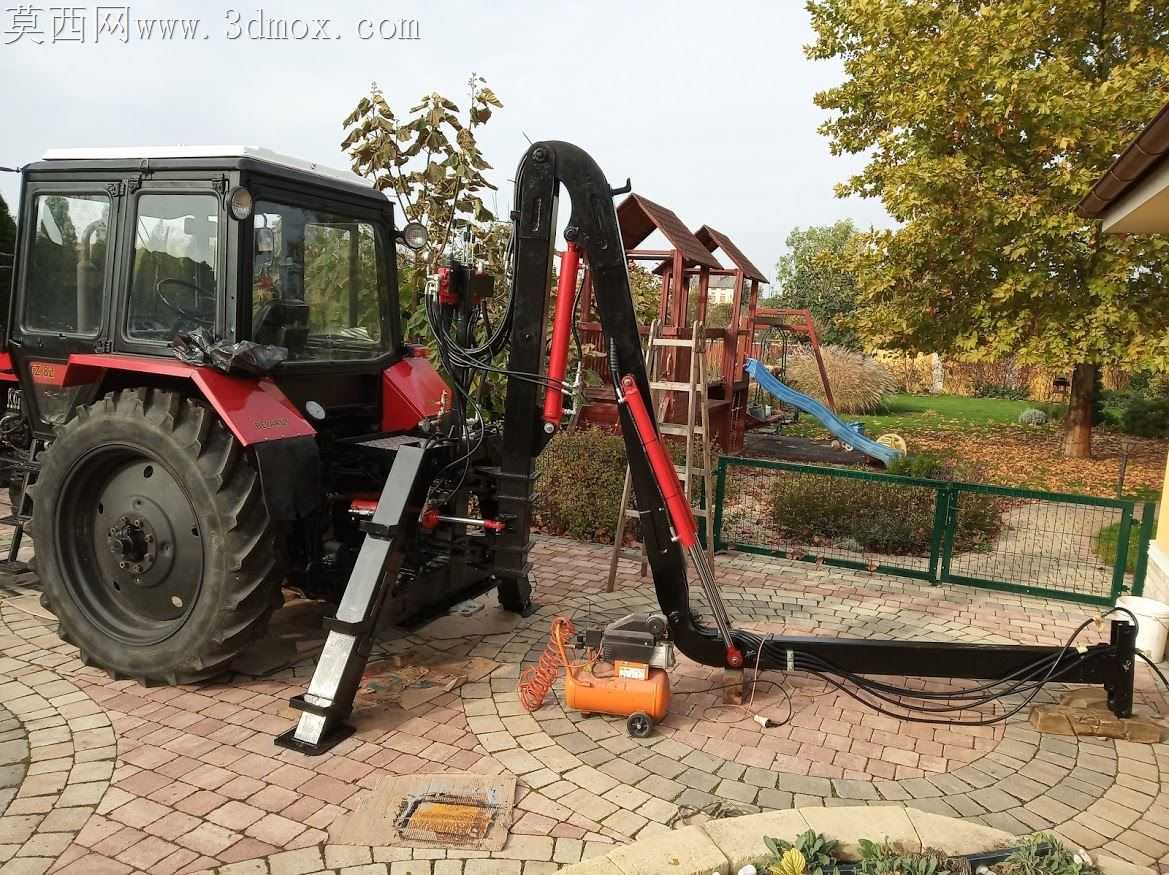

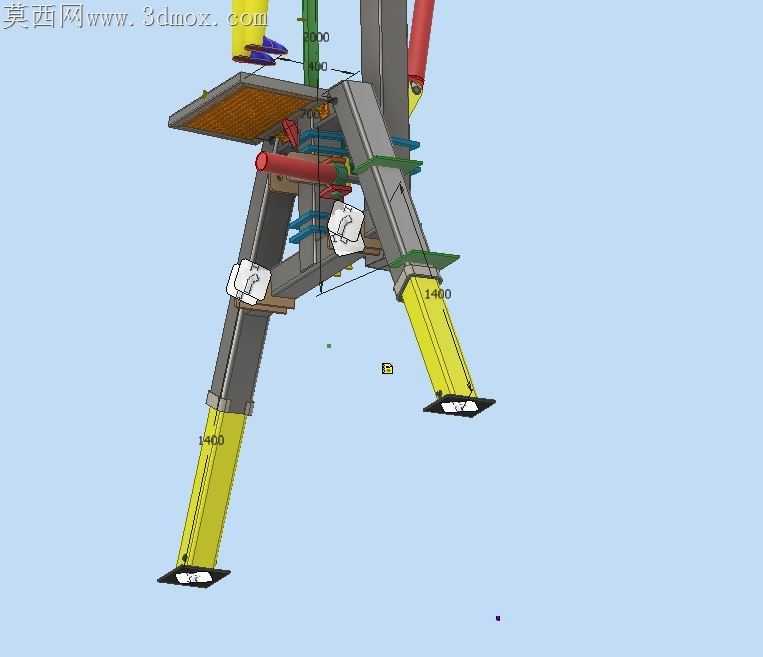

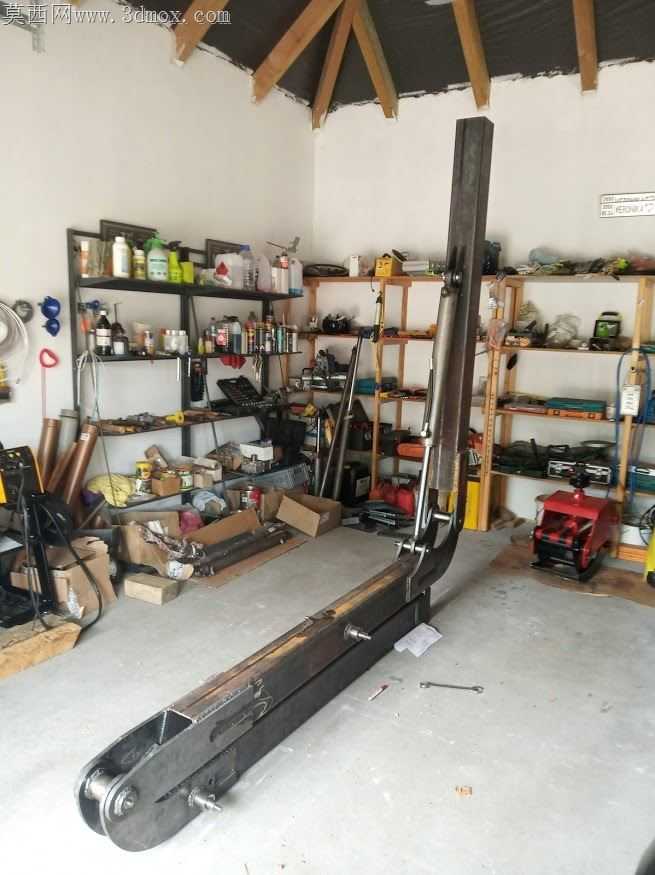

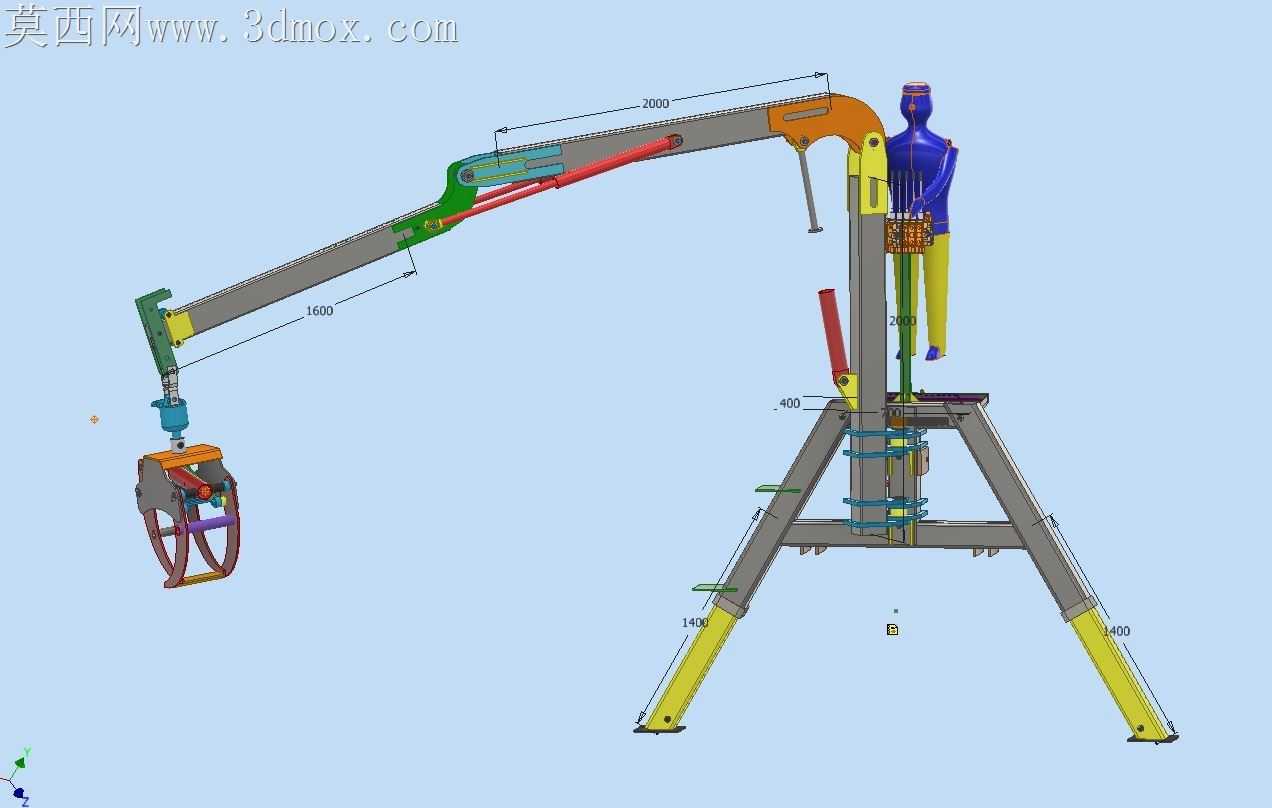

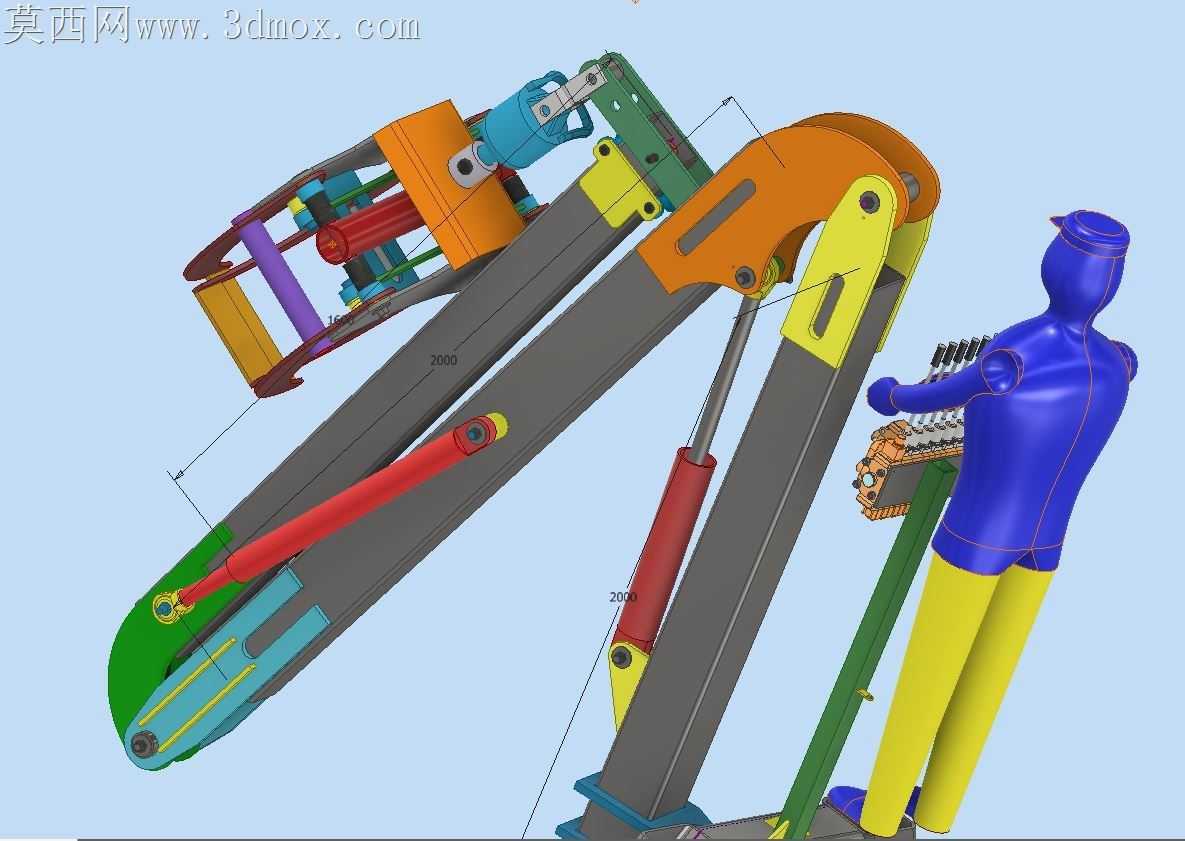

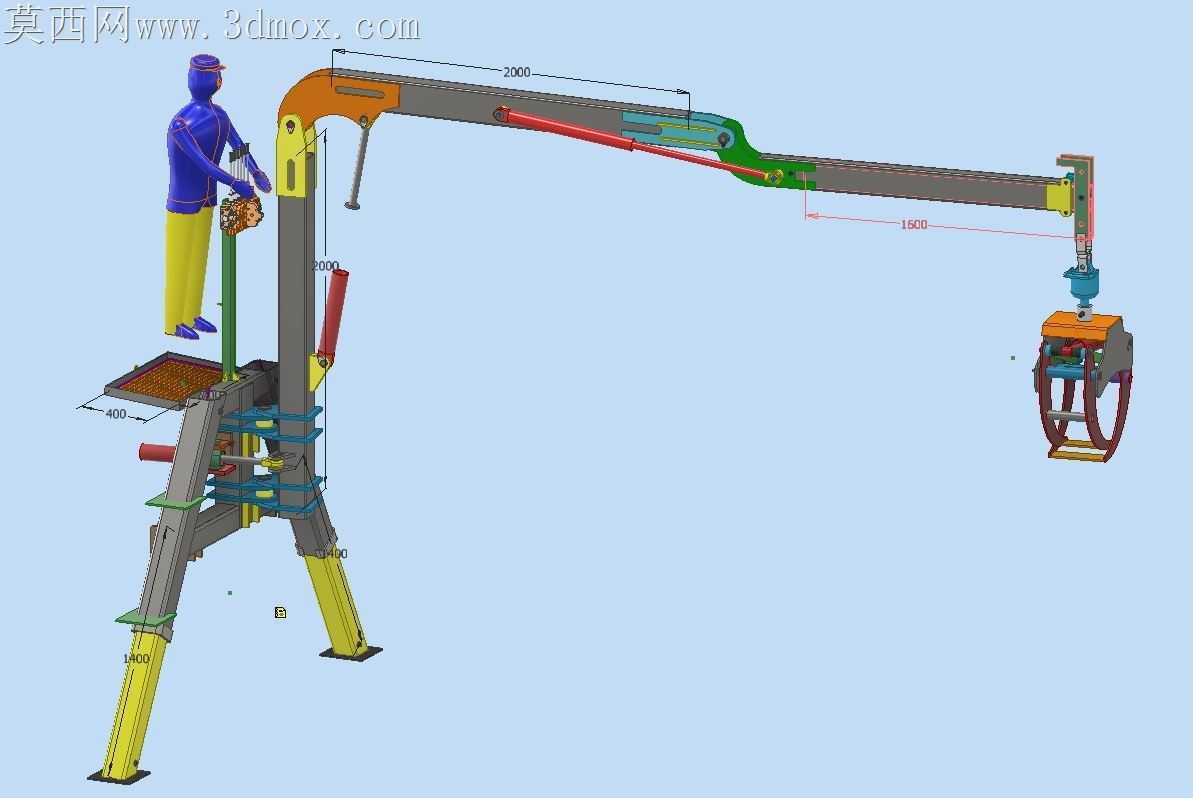

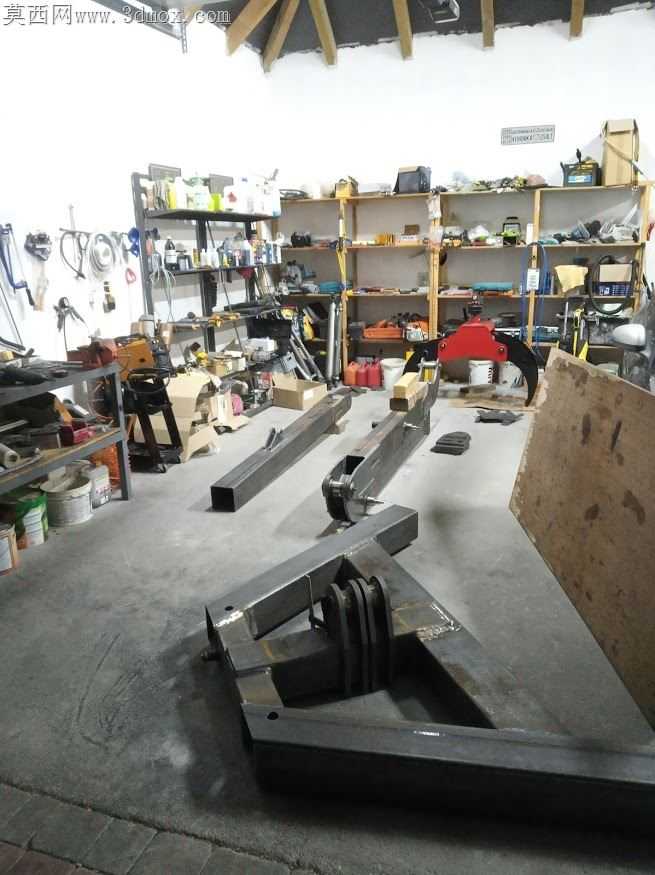

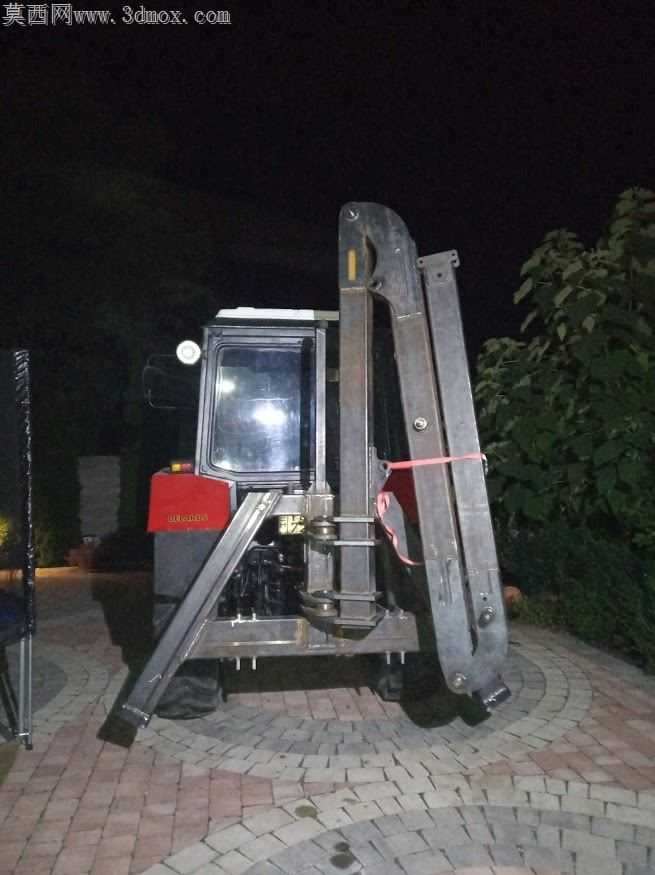

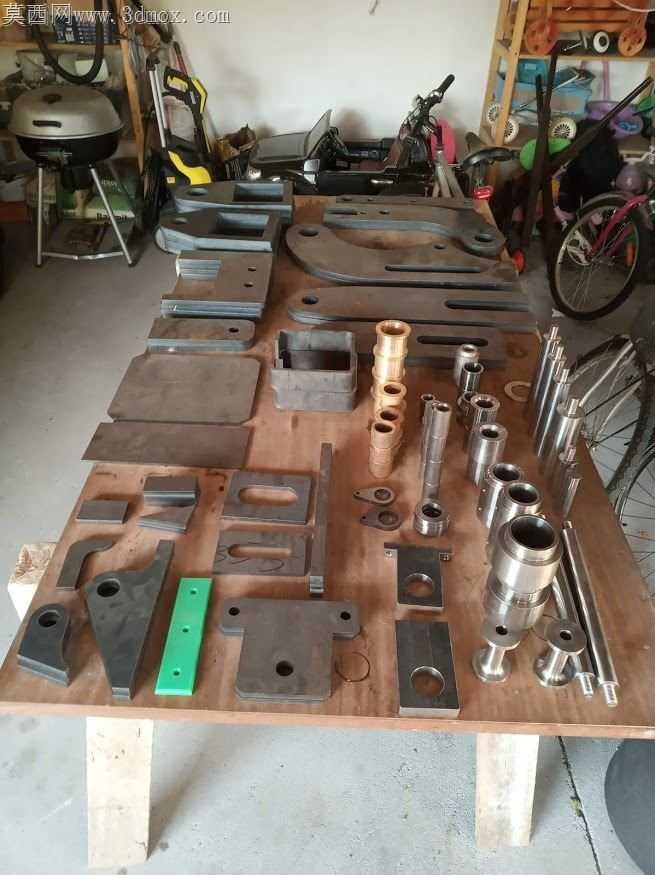

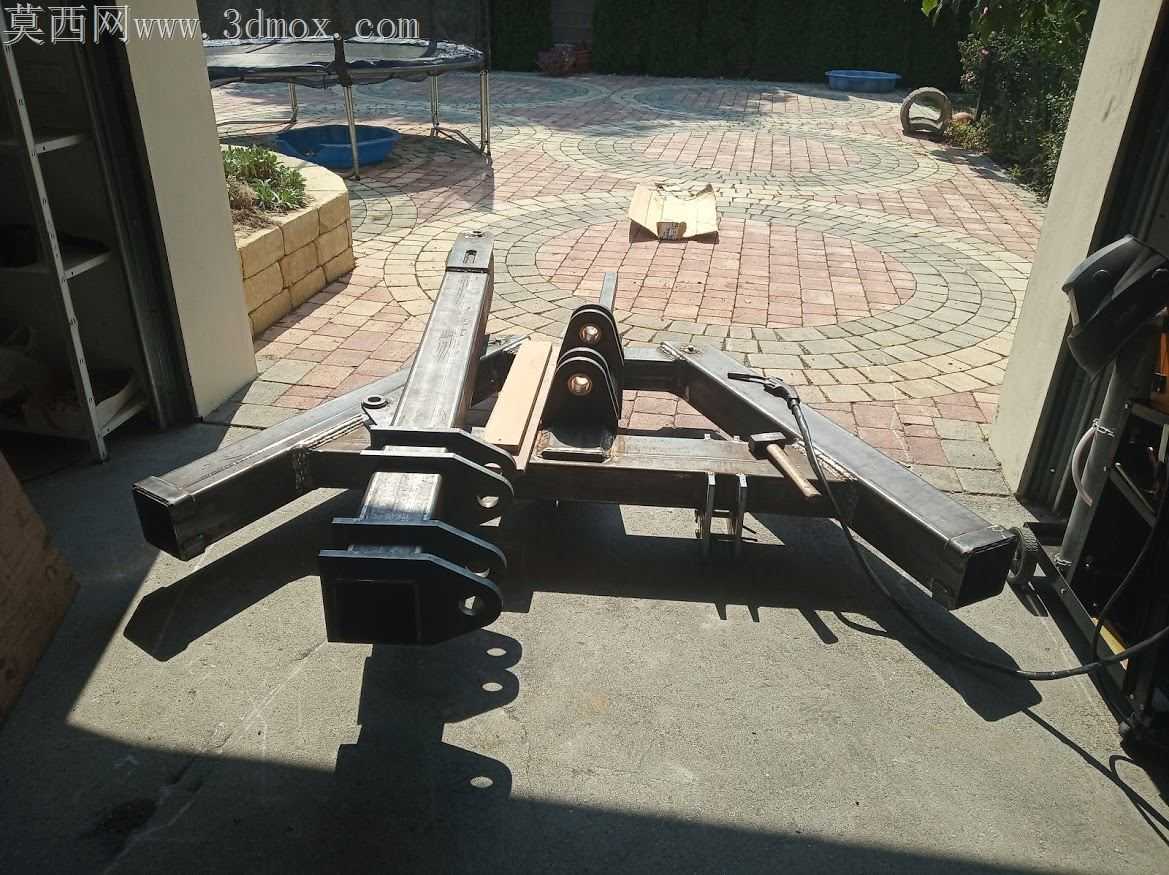

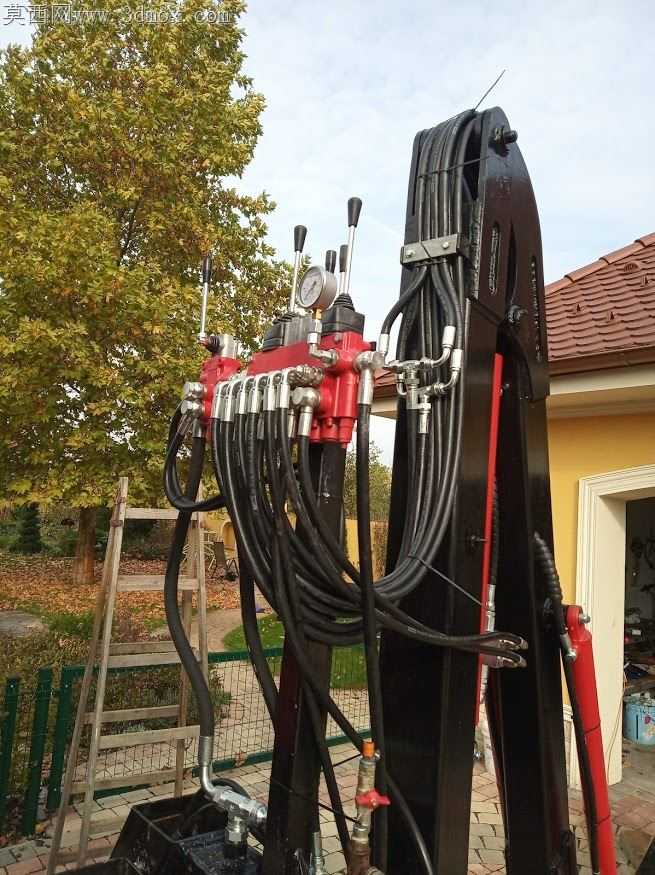

狭小作业空间内的起重设备常面临支腿展开空间不足、臂架回转干涉的现场痛点，这款Z型起重装置的结构设计恰好针对这类场景做了针对性的取舍。三角分布的支腿没有采用常规起重机的伸缩式箱型结构，而是用分段式铰接框架搭配不同色段的受力区分，黄色支腿段直接触地承担主要竖向载荷，灰色框架段承担臂架传递的倾覆力矩，每段铰接点的销轴孔位都预留了0.2mm的装配公差，避免现场焊接变形后支腿无法顺利展开。臂架采用Z型折叠布局，没有追求大跨度的伸直作业半径，反而把折叠后的收纳尺寸压到最小，橙色的臂架根部铰接座做了加厚的圆弧过渡，避免反复折叠起升时焊缝处出现应力集中，红色的液压油缸斜向布置在两节臂架之间，油缸铰点的位置特意避开了臂架上的走线管槽，不会在臂架变幅时出现油管挤压磨损的问题。臂架末端的吊具没有采用常规的吊钩结构，而是做了环抱式的夹取框架，适配特定形状的工件吊装，夹爪处的铰接轴做了渗碳淬火处理，能承受600kg额定载荷下的反复转动磨损，不会出现轴孔旷量导致的吊具晃动。站人操作平台的位置设置在臂架侧方，平台边缘的防滑踏板做了冲压凸点纹理，操作人员站立时的重心刚好落在三支腿的受力支撑三角形范围内，即使吊重达到额定上限，也不会出现设备侧翻的隐患。臂架上的尺寸标注直接对应实际加工时的下料尺寸，每段型材的切割长度、铰接孔的中心距都和标注值一一对应，加工时不需要二次换算尺寸，能直接按图下料焊接，减少现场加工的出错概率。臂架侧面的管线固定卡扣采用等距排布，液压油管和控制线缆分开固定，不会在臂架折叠时出现管线缠绕拉扯的问题，支腿底部的接地座做了加大的方形接触面，即使在不平整的碎石地面作业，也能通过垫木调整保持整机水平，不需要额外制作专用的接地垫板。
