带手爪夹持机构的移动式龙门起重设备

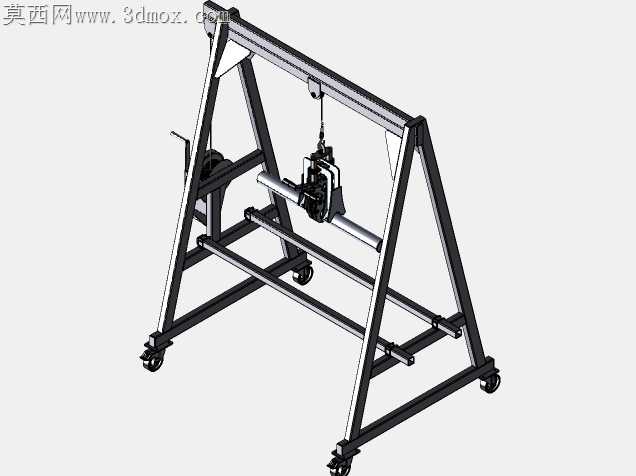

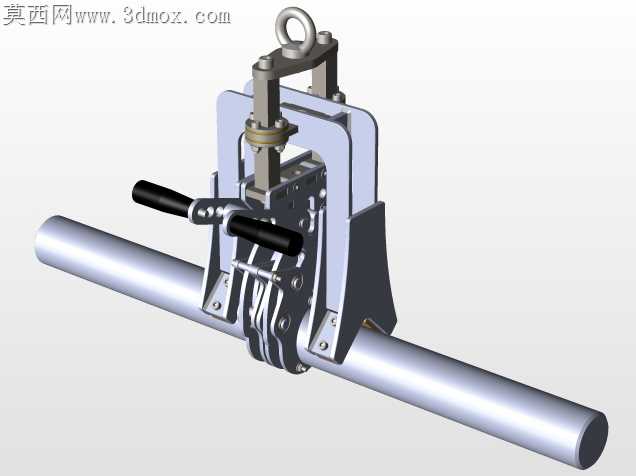

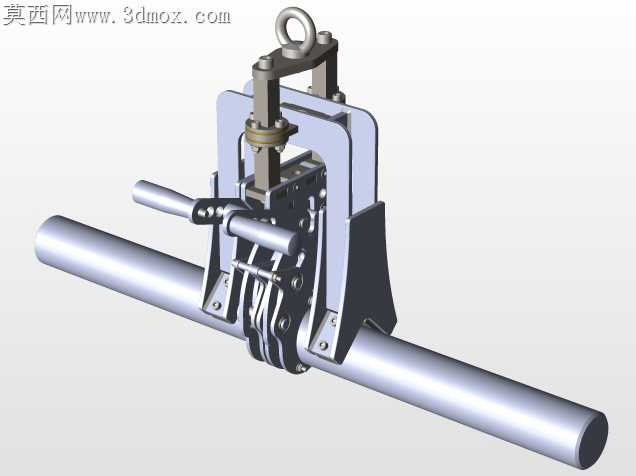

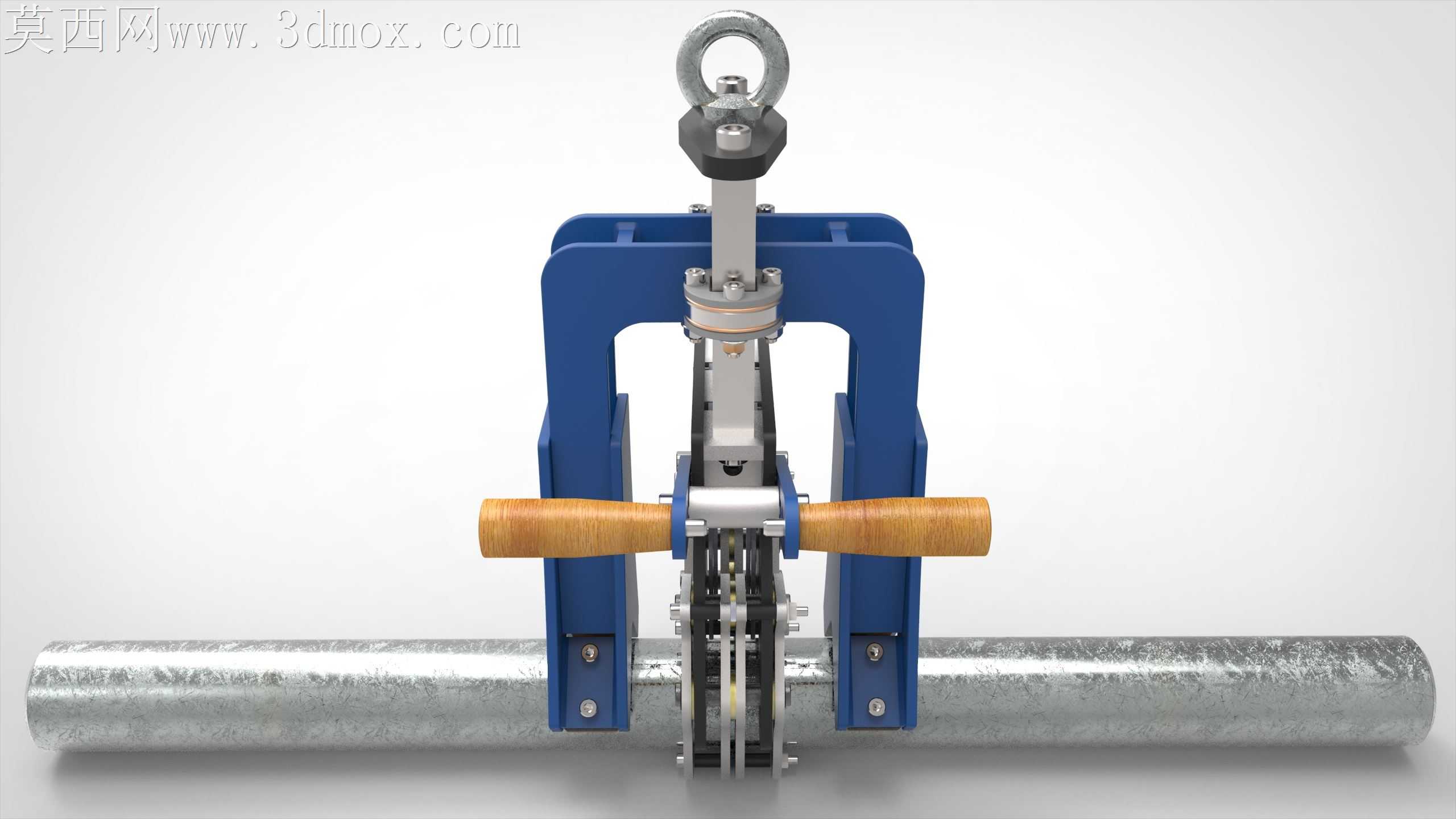

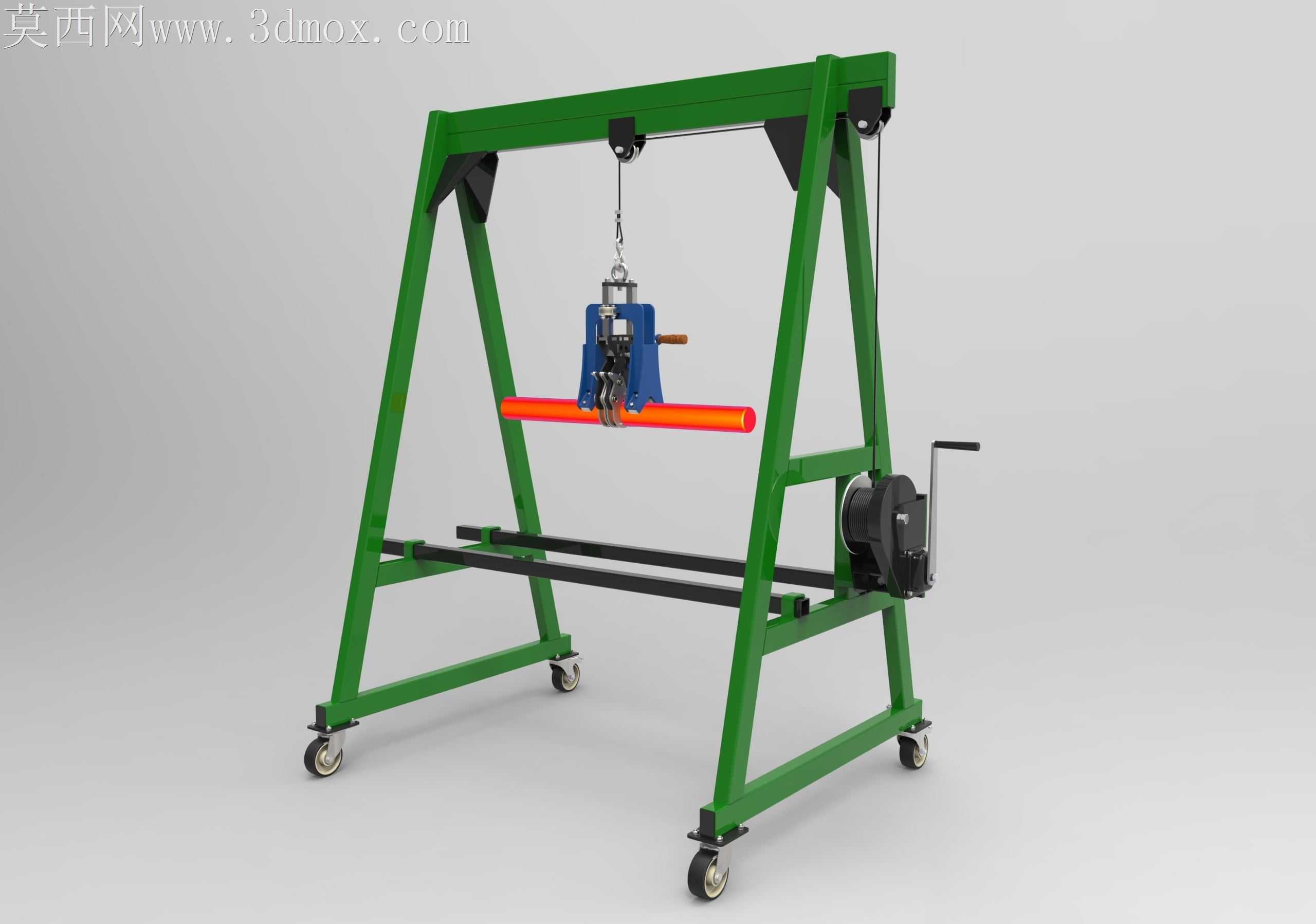

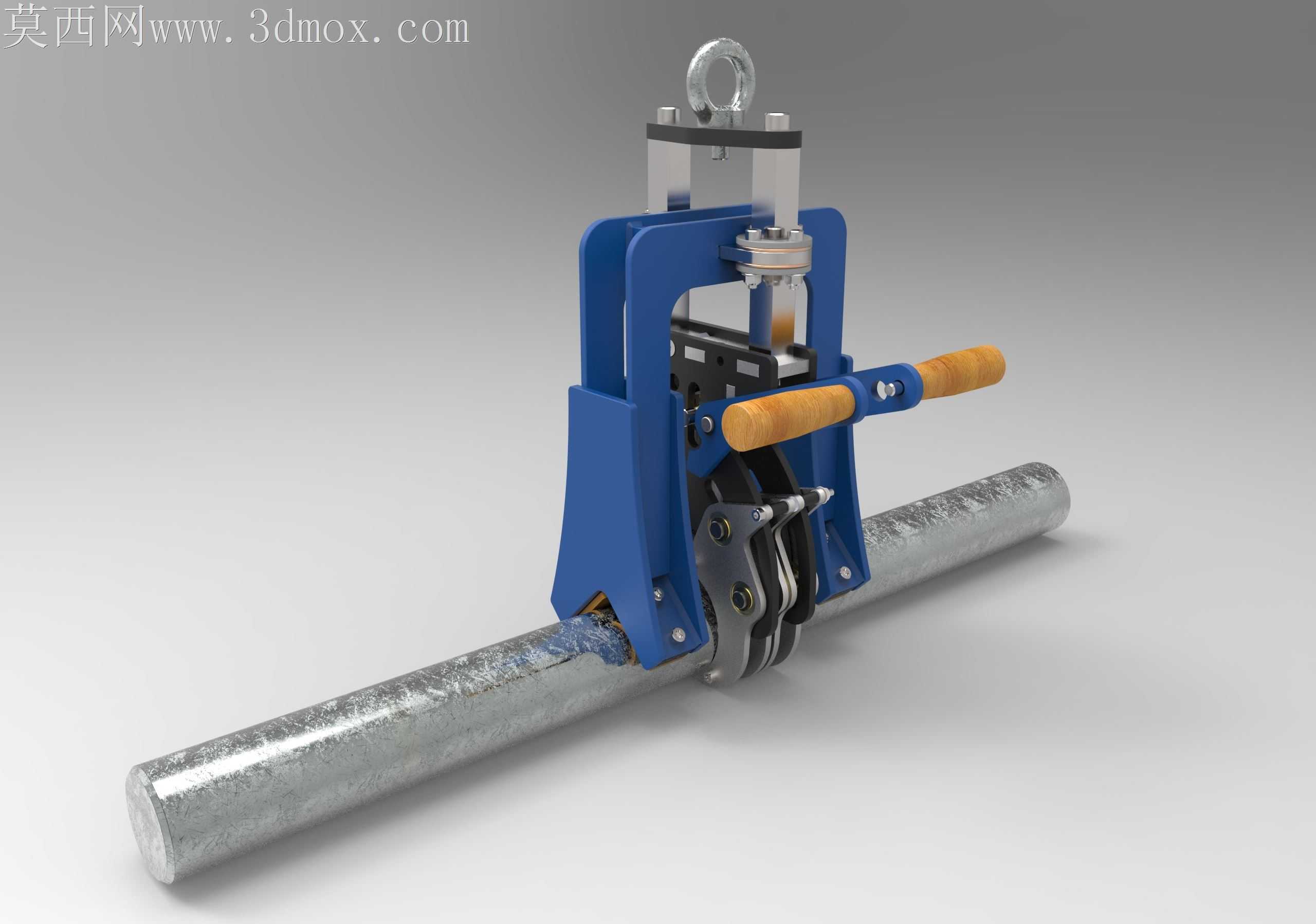

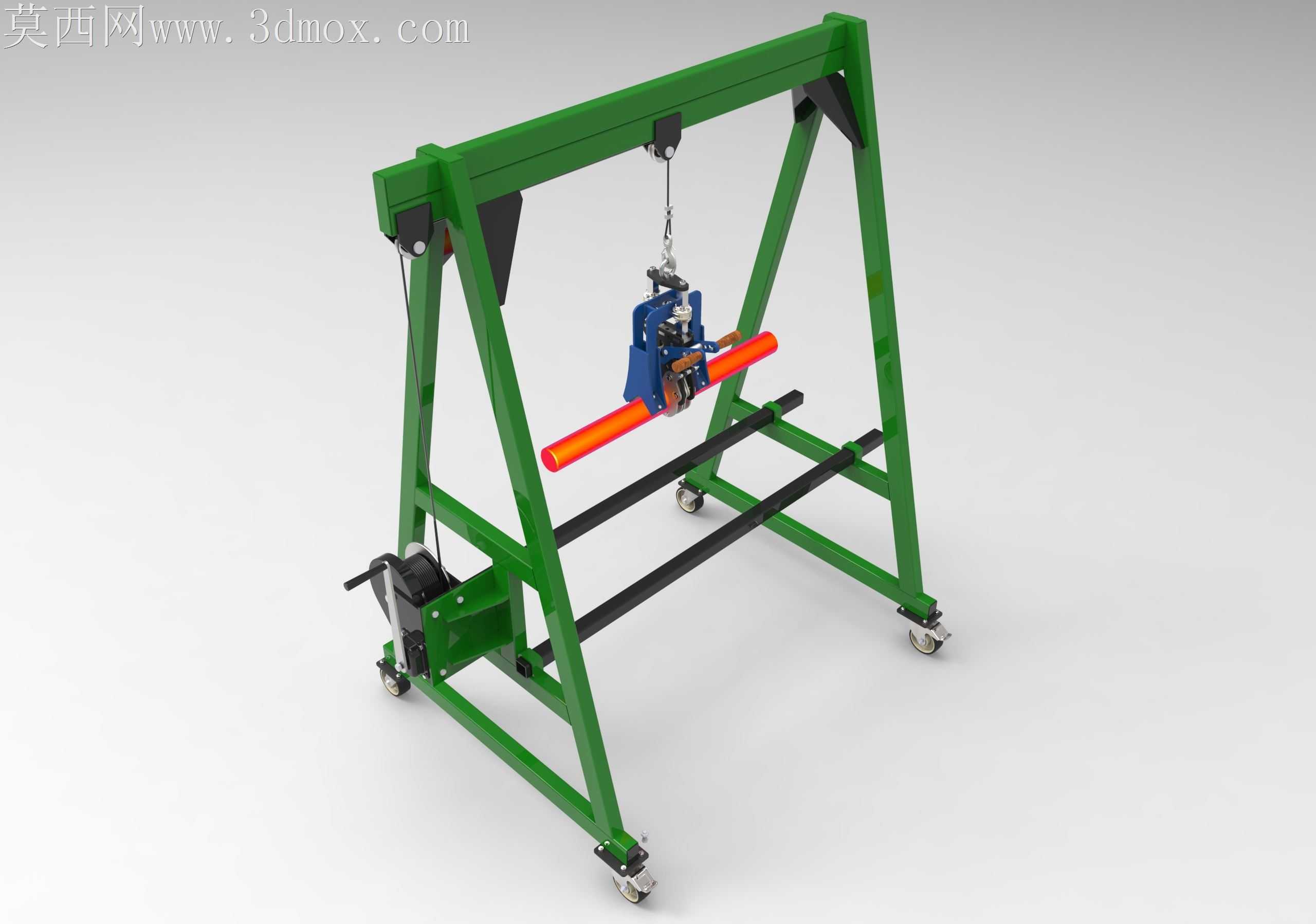

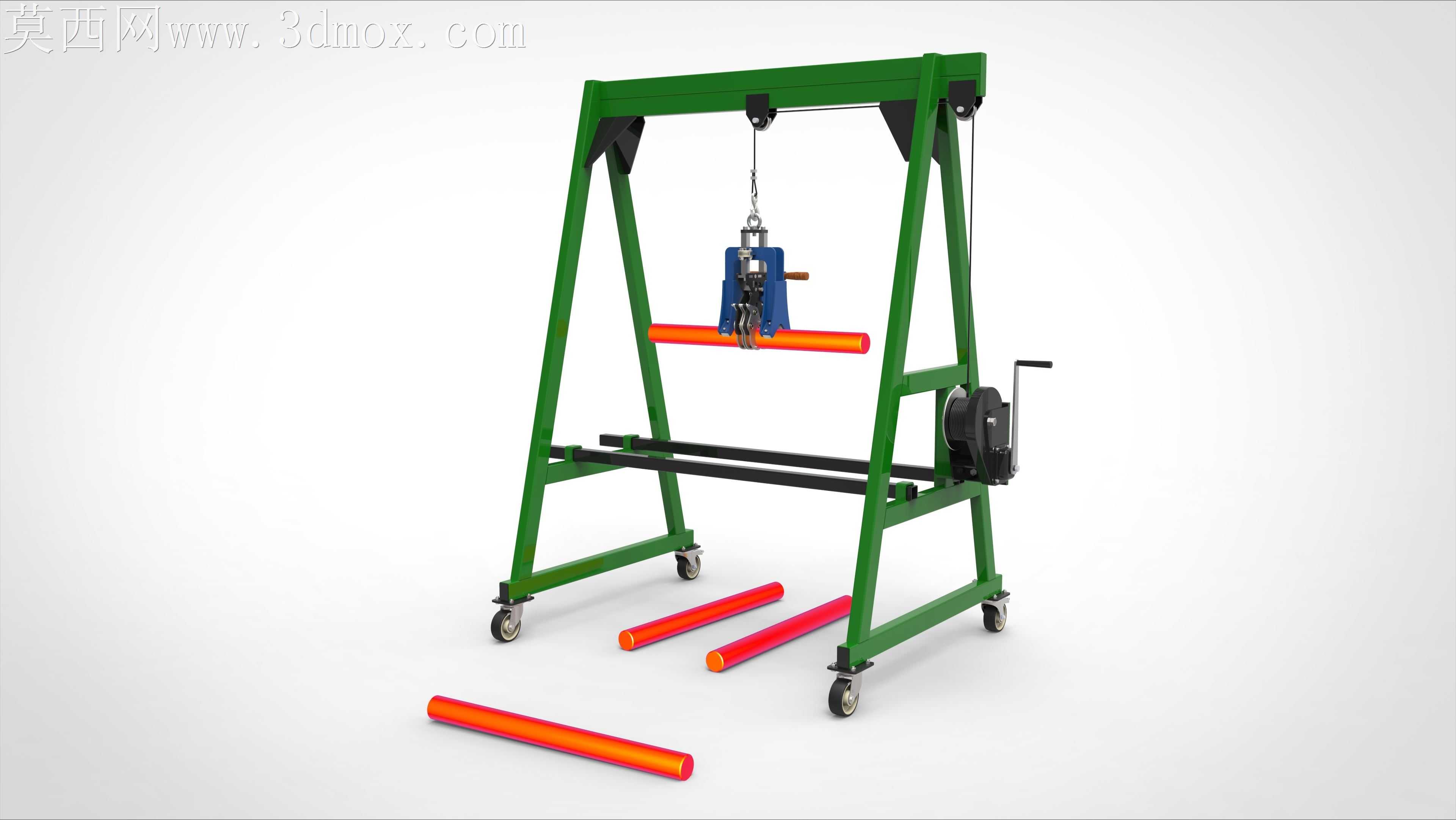

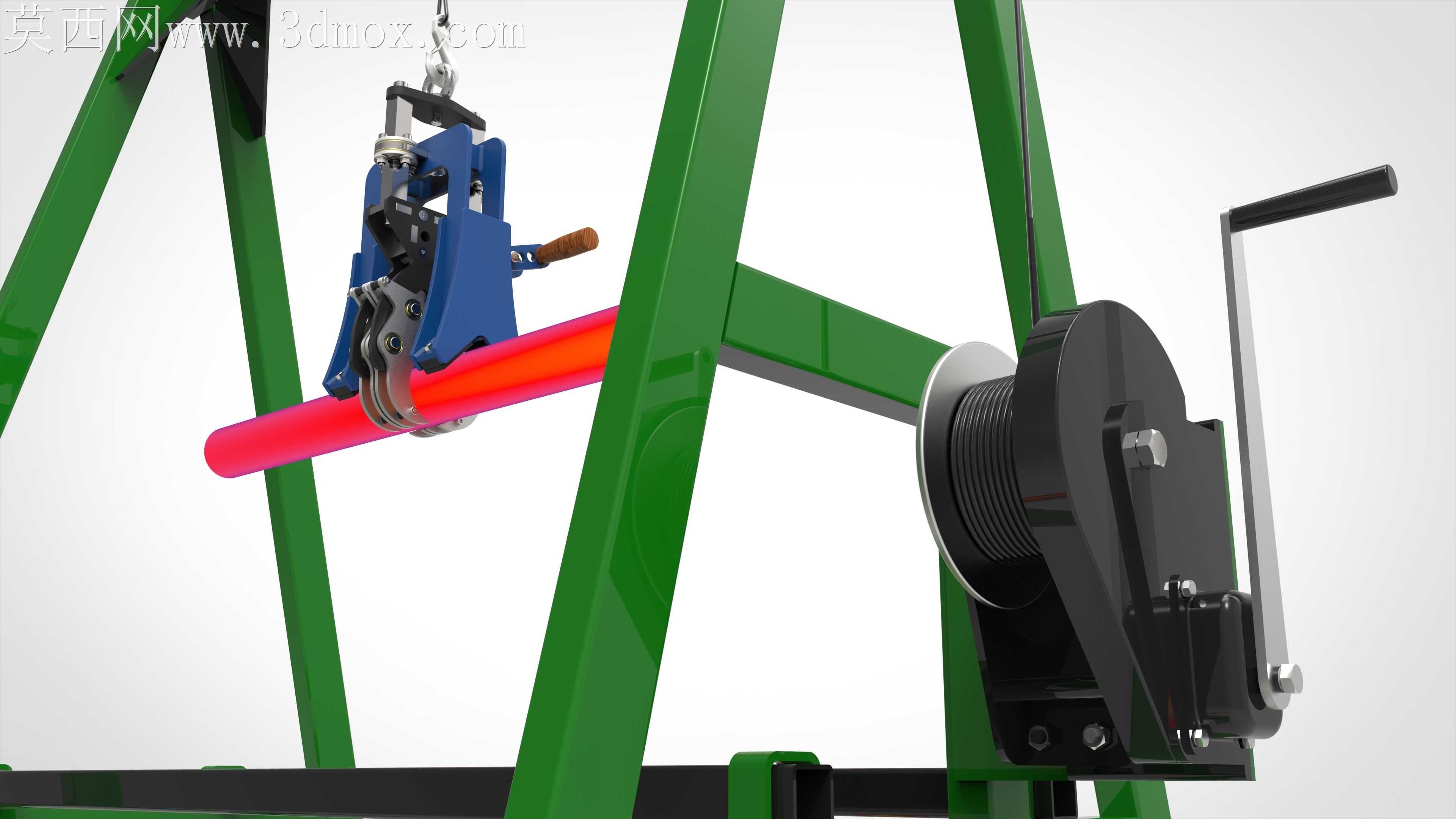

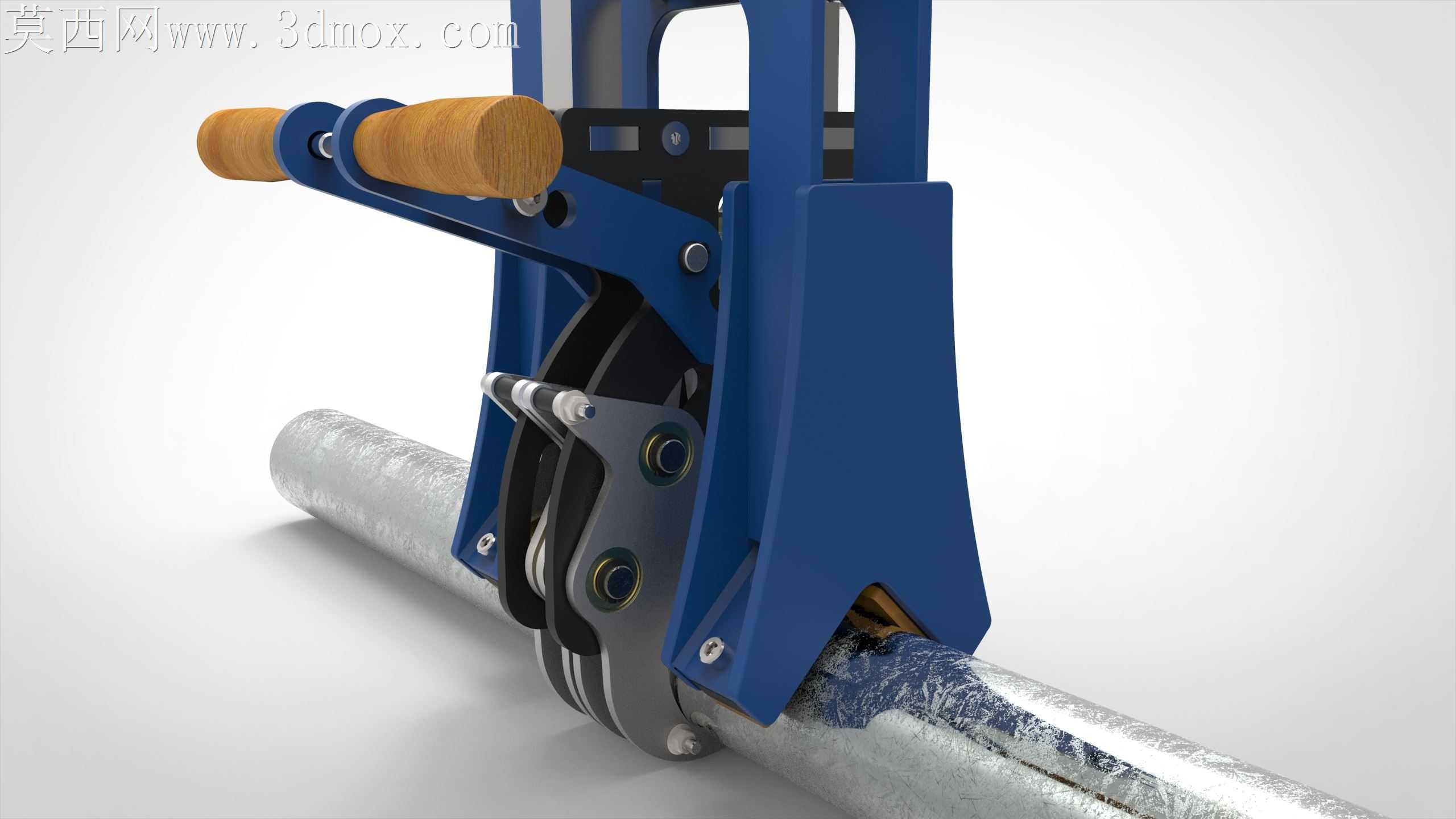

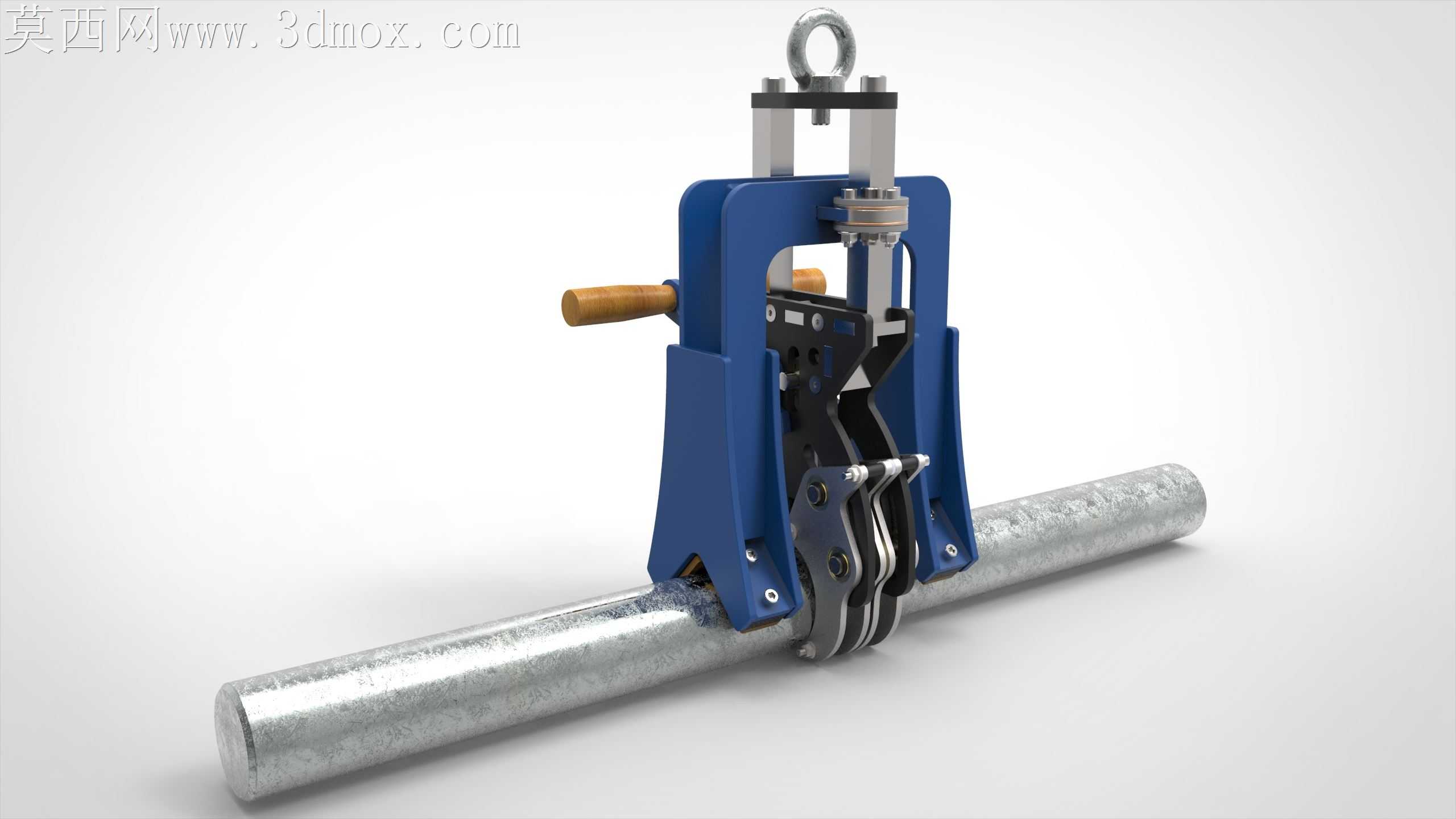

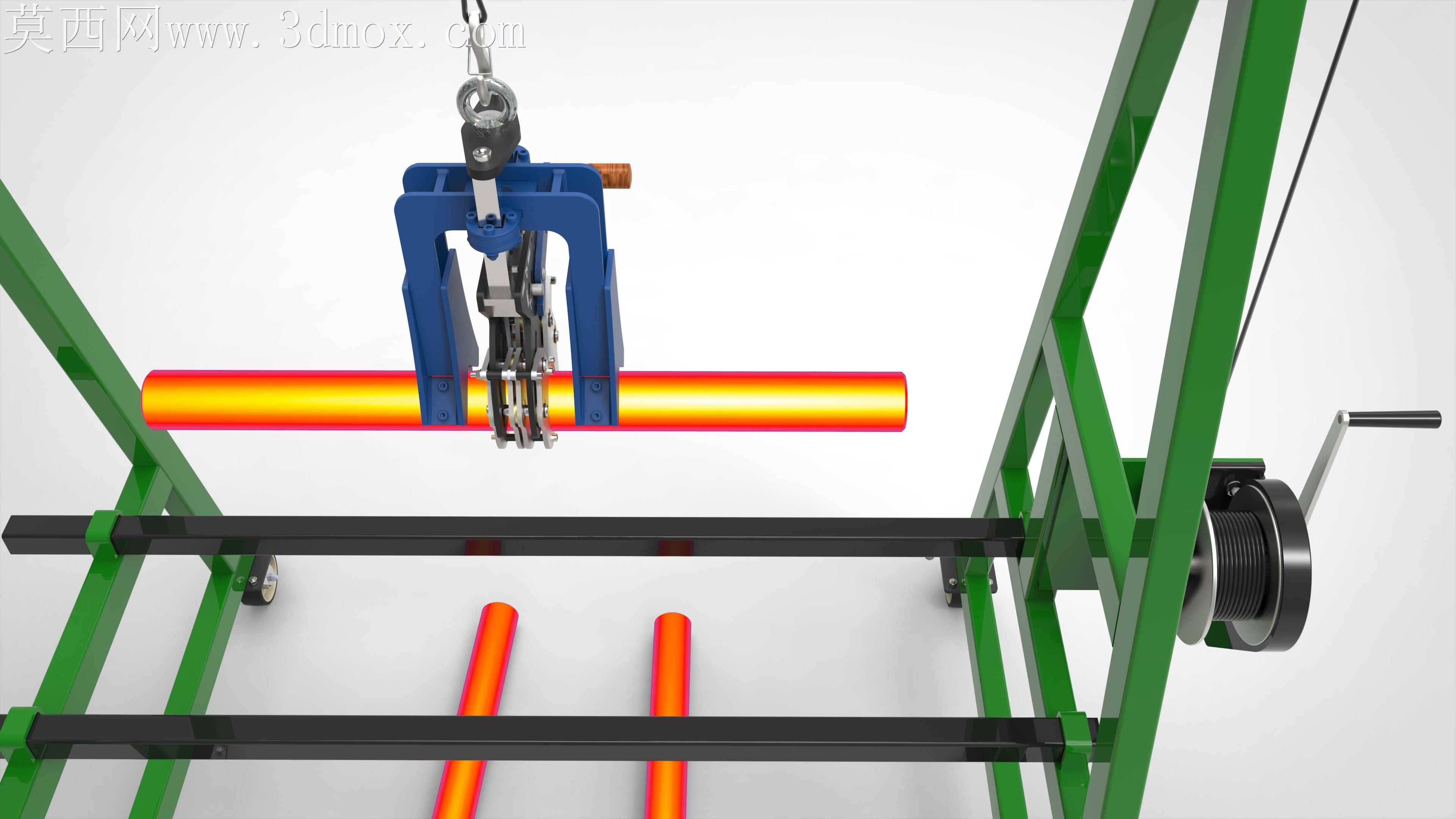

车间内小吨位圆截面物料转运长期存在磕碰损伤、夹持滑脱的痛点，常规吊钩吊运管材类工件时，单点悬挂易出现工件窜动、端面磕碰，软带捆扎又会在接触位置留下压痕，对表面质量要求高的塑料管、抛光金属管极不友好。这款手爪式龙门起重设备的结构优化完全围绕圆材吊运的实际工况展开，门架采用A形斜支腿布局，没有沿用传统直腿龙门的方正框架，斜向支腿从顶部横梁向底梁外侧倾斜展开，底轮安装位置外扩，吊运长管材时即便工件重心出现小幅偏移，整机的抗倾覆力矩也能覆盖常规作业的偏载范围，不用额外加装配重块就能满足车间内短距离转运的稳定性要求。夹持机构没有采用常见的剪刀式夹爪，而是做了弧面贴合的夹持块设计，夹持面弧度匹配常规圆管的曲率范围，接触时是面接触而非线接触，夹持力均匀分散在管材外表面，即便吊运薄壁塑料管、表面做了防腐处理的钢管，也不会出现局部压痕、镀层脱落的问题。夹爪的开合做了机械自锁结构，负载施加在夹持机构上时，夹爪会随负载增大自动收紧，不会出现吊运过程中夹爪意外张开的情况，哪怕绞车出现小幅溜转，夹持端也不会松脱。手动绞车安装在右侧支腿的中下部位置，没有布置在横梁中部，操作时人员站在支腿侧面就能完成起升操作，不用探身到吊重下方，规避了吊物坠落的作业风险，绞车的摇臂做了可折叠设计，转运时摇臂折起贴靠支腿，不会剐蹭车间内的通道货架。底梁上的脚轮选用带刹车的万向轮，轮架做了加厚处理，支腿与底梁的连接位置加焊了三角加强筋，常规吊运时脚轮受力均匀，不会出现轮架变形、推行卡滞的问题。门架的横梁下方没有加装电动行走机构，手推移动的设计更适配小车间狭窄通道的转向需求，夹爪的起升高度预留了足够的作业空间，地面堆放的管材不用额外垫高就能直接夹持起吊，省去了人工穿绳、垫木的辅助工序。夹持机构的吊点做了万向铰接设计，起吊时夹爪可以随管材的摆放角度小幅偏转，不会因为管材摆放不水平出现别卡、夹偏的情况，哪怕是长度较长的管材，起吊后也能自动找正平衡，减少工件摆动幅度。
