长条形压铸铝接线壳体结构设计

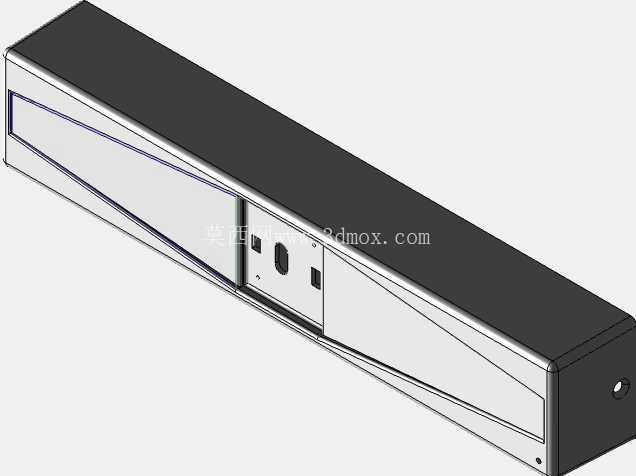

　　这款长条形压铸铝壳体，是面向狭长空间安装场景开发的电气接线防护构件，日常多应用在工业线性照明接线、长条型传感器接线、线性模组侧边走线防护这类对安装空间宽度有严格限制的场景中。从结构设计逻辑来看，整体采用等截面长条形布局，主体壁厚控制在压铸工艺最优的1.8-2.2mm区间，既保证铝液充型时的流动性，避免冷隔、缺料这类压铸缺陷，也能在满足结构强度的前提下尽可能控制构件自重，降低安装后的负载。壳体的端面预留了标准的安装孔位，孔位周边做了局部加厚的凸台设计，避免螺丝锁附时出现柱位开裂的问题，同时凸台高度经过精确计算，锁附后螺丝头部不会突出壳体安装基准面，保证安装后壳体与安装面完全贴合，不会出现缝隙导致防护等级下降。

　　中间的接口区域做了下沉式的安装位，预留了不同规格的接口开孔，包括电源输入孔、信号输出孔以及固定接口模块的螺丝柱位，接口模块安装后与壳体表面齐平，不会突出在外，避免运输、安装过程中磕碰损坏接口。壳体的侧边做了内凹的斜向加强筋设计，这种设计一方面是利用斜面结构提升长条形壳体的抗弯折性能，毕竟长条形构件如果仅靠平板侧壁，在长度较长时很容易出现弯折变形，斜向筋可以在不增加整体壁厚的前提下大幅提升截面惯性矩，提升整体刚性；另一方面斜向内凹的结构也能在压铸脱模时减少粘模概率，提升量产时的良率，同时安装时可以作为对位的辅助基准，方便操作人员快速找准安装位置。

　　从安装边界来看，整体宽度控制在较窄的区间，适配设备侧边、型材槽内这类狭窄安装空间，长度方向可以根据实际接线需求做同比例延伸，不需要重新开模，只需要调整压铸时的料长以及后续机加工的切断位置，大幅降低衍生型号的开发成本。壳体的拼接位置采用止口配合结构，上下壳体合模时止口可以起到定位作用，同时拼接缝隙做了错位设计，避免外部的水汽、粉尘直接从缝隙进入壳体内部，配合端面的密封胶条安装槽，可以达到IP65左右的防护等级，满足多数工业现场的使用需求。在功能设计上，壳体内部预留了接线端子的安装导轨位，可以直接卡装标准的微型接线端子，不需要额外打孔固定，内部的走线空间经过排布计算，可以容纳3-5组1.5平方毫米的线缆同时走线，转角位置做了圆角过渡，避免穿线时划伤线缆绝缘层。壳体的表面采用喷塑处理的预留工艺位，压铸完成后经过去毛刺、抛丸处理后直接喷塑，既可以提升耐腐蚀性，也能起到绝缘作用，避免壳体带电引发安全隐患。

　　实际使用中，这类壳体常被安装在自动化生产线的线性模组侧边，用来承载模组的限位传感器接线、电机动力线的转接，也会用在长条型工业灯具的两端作为接线仓，相比塑料壳体，压铸铝材质的散热性能更好，大电流接线时产生的热量可以快速通过壳体散发出去，避免内部积热导致线缆老化加速，同时金属材质的抗冲击性能更强，在工业现场遇到磕碰时不容易出现开裂损坏的情况，使用寿命远高于同尺寸的塑料壳体。设计过程中也充分考虑了压铸生产的工艺性，所有的转角位置都做了R0.5以上的圆角，避免应力集中，拔模斜度控制在1.5度，既方便脱模，也不会导致壳体两端的尺寸差过大影响安装精度，所有的孔位都采用压铸预留底孔后续机加工的工艺，避免直接压铸出通孔导致的孔位飞边、尺寸偏差问题，保证安装时的互换性。
