皇家恩菲尔德摩托专用前叉结构设计

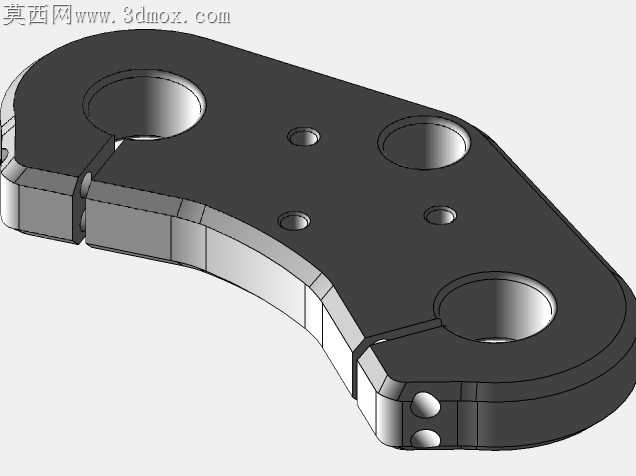

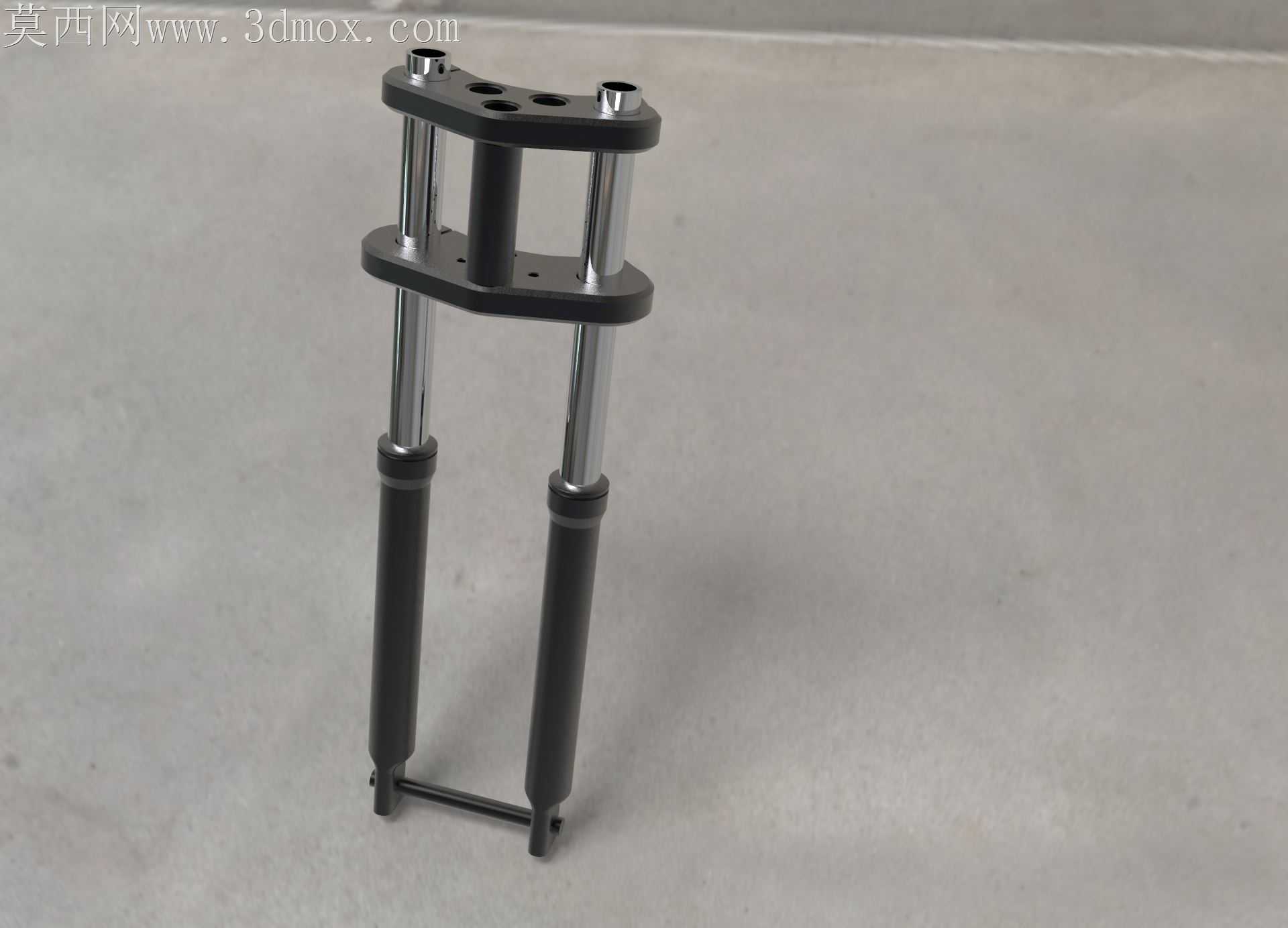

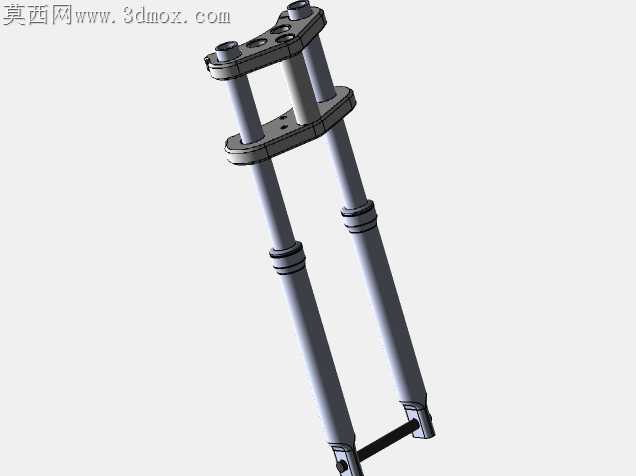

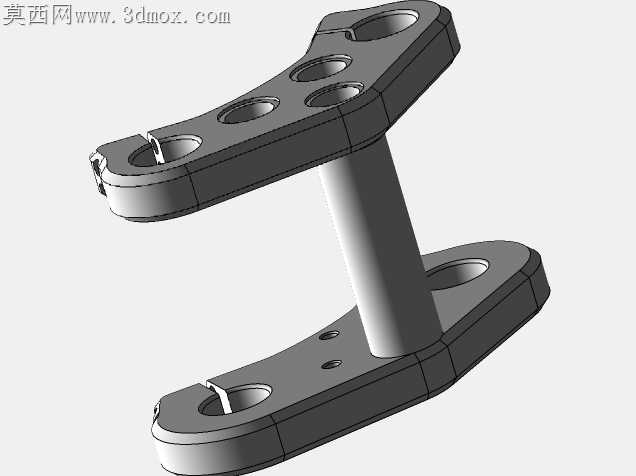

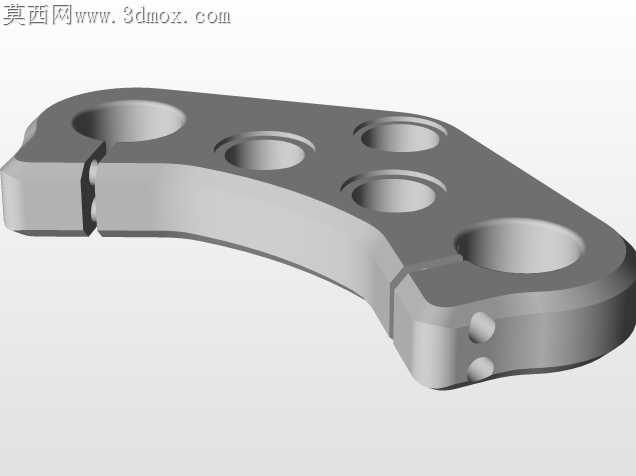

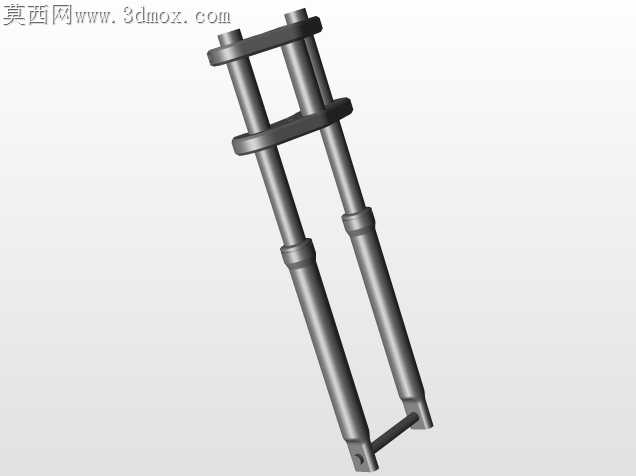

摩托车前叉长期承受路面冲击带来的交变载荷，原厂铸造叉肩常出现应力集中导致的开裂问题，这款适配皇家恩菲尔德车型的前叉结构，在加工适配层面做了多处针对性调整。上下联板的安装孔位没有沿用通用件的等径设计，靠近减震杆的孔位做了0.02mm的公差收窄，压装时能形成足够的抱紧力，避免长期颠簸后减震杆出现松旷异响，而靠近车把安装位的孔位则保留了常规间隙公差，方便装配时调整车把角度，不会出现别劲卡滞的问题。两根减震套筒的同轴度要求被控制在0.015mm以内，加工时采用一次装夹完成两端内孔镗削，省去二次装夹带来的找正误差，套筒外壁的防滑纹理没有做夸张的凸起造型，而是采用0.3mm深度的细密滚花，既满足装配时的夹持摩擦力需求，又不会因为凸起过高导致表面喷塑层出现厚度不均的问题。下联板底部的小连接横杆，没有采用焊接固定的方式，而是设计了嵌入式卡槽配合M4内六角螺丝锁紧，焊接带来的热变形会直接影响两根减震杆的平行度，后期骑行时会出现减震卡滞、回位不畅的问题，嵌入式卡槽在铣削加工时就能和联板一体成型，装配时只需要将横杆卡入槽位锁紧螺丝即可，平行度精度能靠加工设备直接保证，不需要后续做校正调整。叉肩处的过线孔做了圆角倒边处理，边缘R角达到1.5mm，刹车管线、转速线从孔位穿过时，长期颠簸摩擦也不会出现线管外皮被磨破的隐患，很多通用前叉的过线孔只做了简单的钻孔处理，锋利的孔边很容易割破线管导致刹车失灵，这个细节的调整不需要增加太多加工成本，却能大幅降低后期使用的安全隐患。减震杆表面的硬铬层厚度控制在0.08mm，过厚的铬层会导致杆径超差，和油封配合时出现过度磨损导致漏油，过薄则无法满足耐磨需求，0.08mm的厚度刚好能平衡耐磨性能和装配公差要求，底部的油封安装位做了1:50的锥度引导，压装油封时不会刮伤油封唇边，能大幅提升油封的使用寿命。所有外露的金属棱边都做了0.5mm的倒角处理，既避免加工后的锋利边角划伤装配人员，也能让表面处理的镀层在边角位置附着更牢固，不会因为边角应力集中出现镀层脱落生锈的问题。
