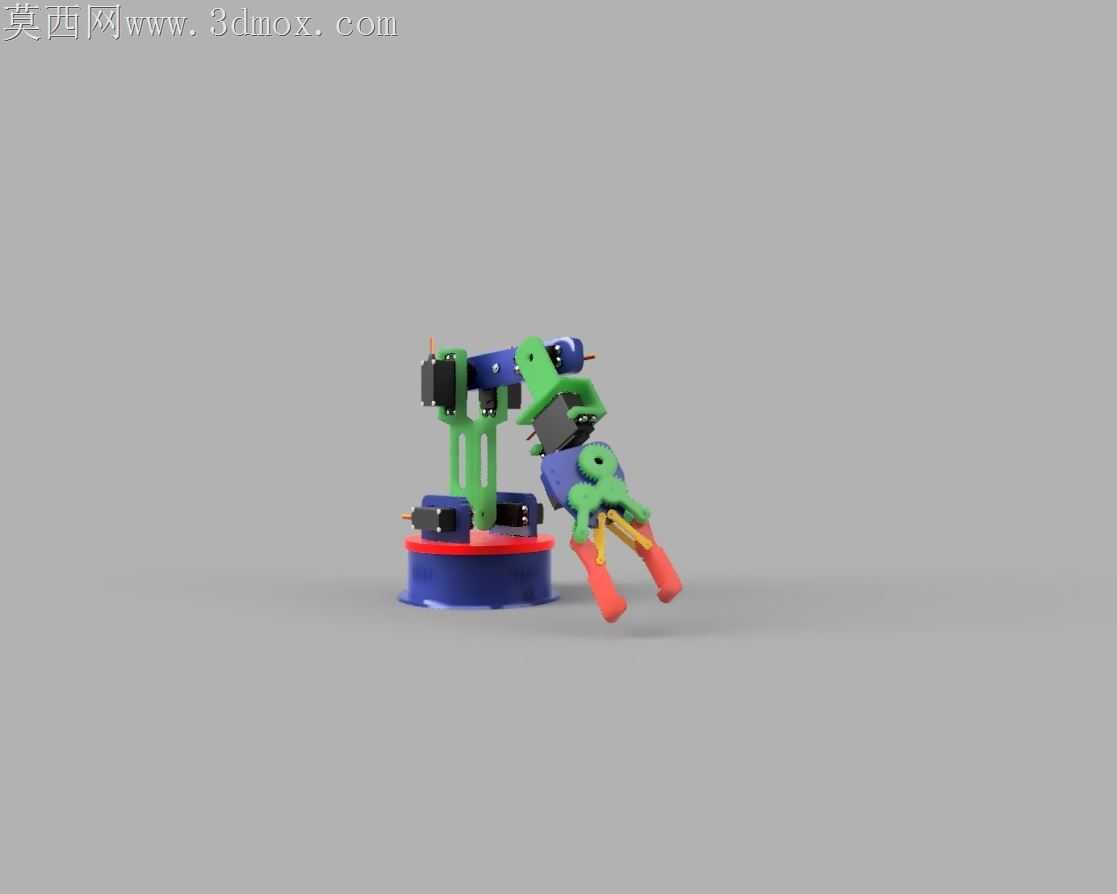

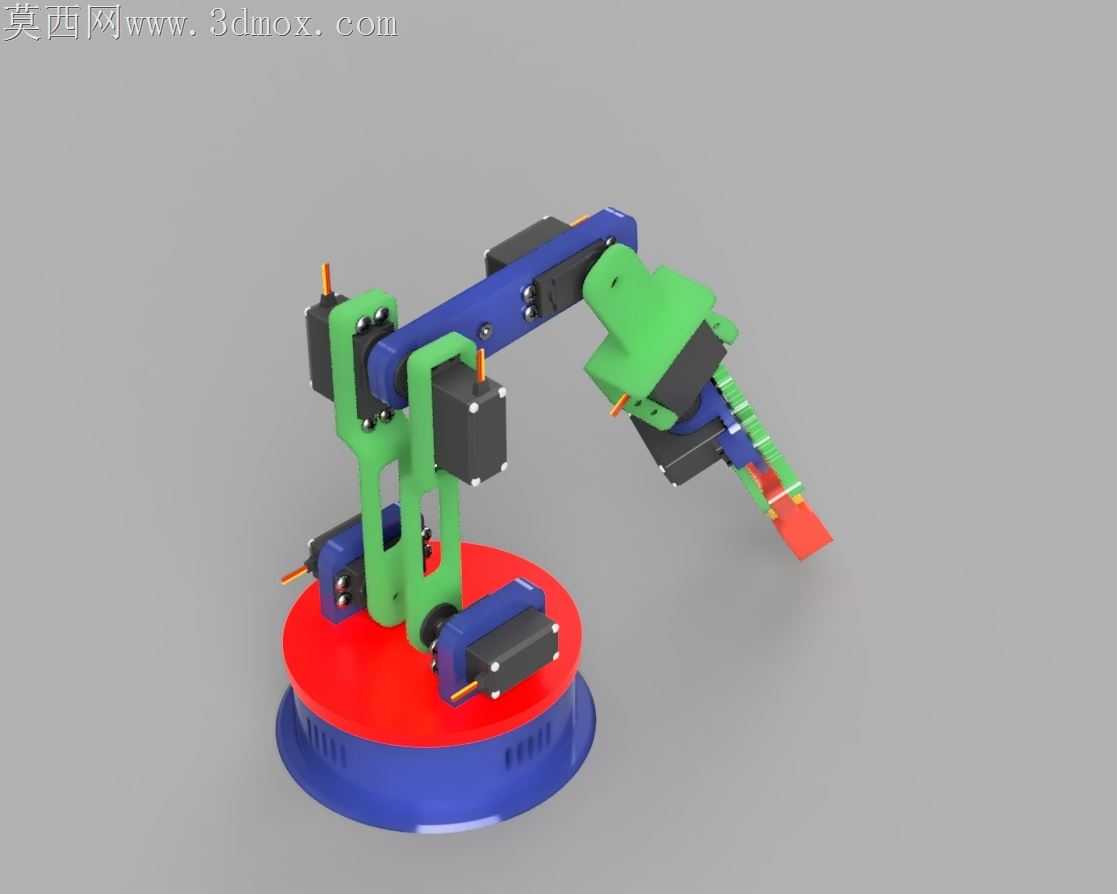

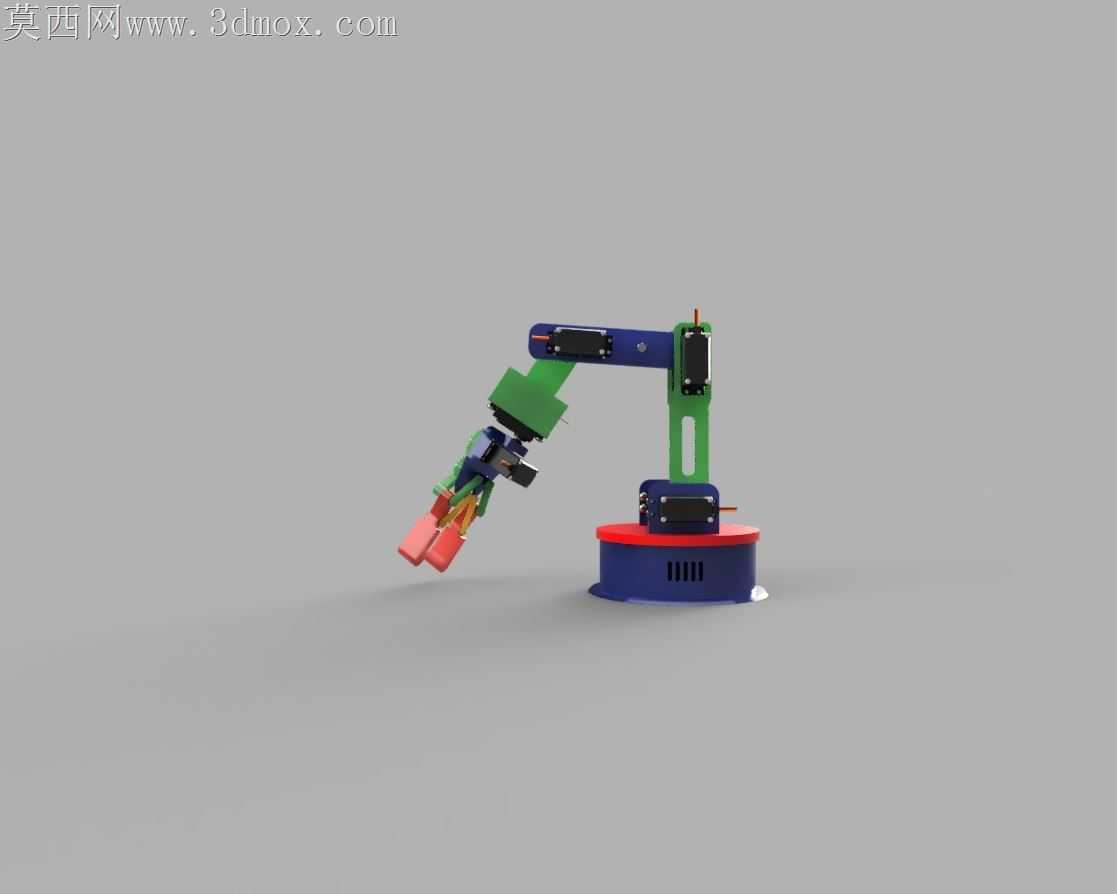

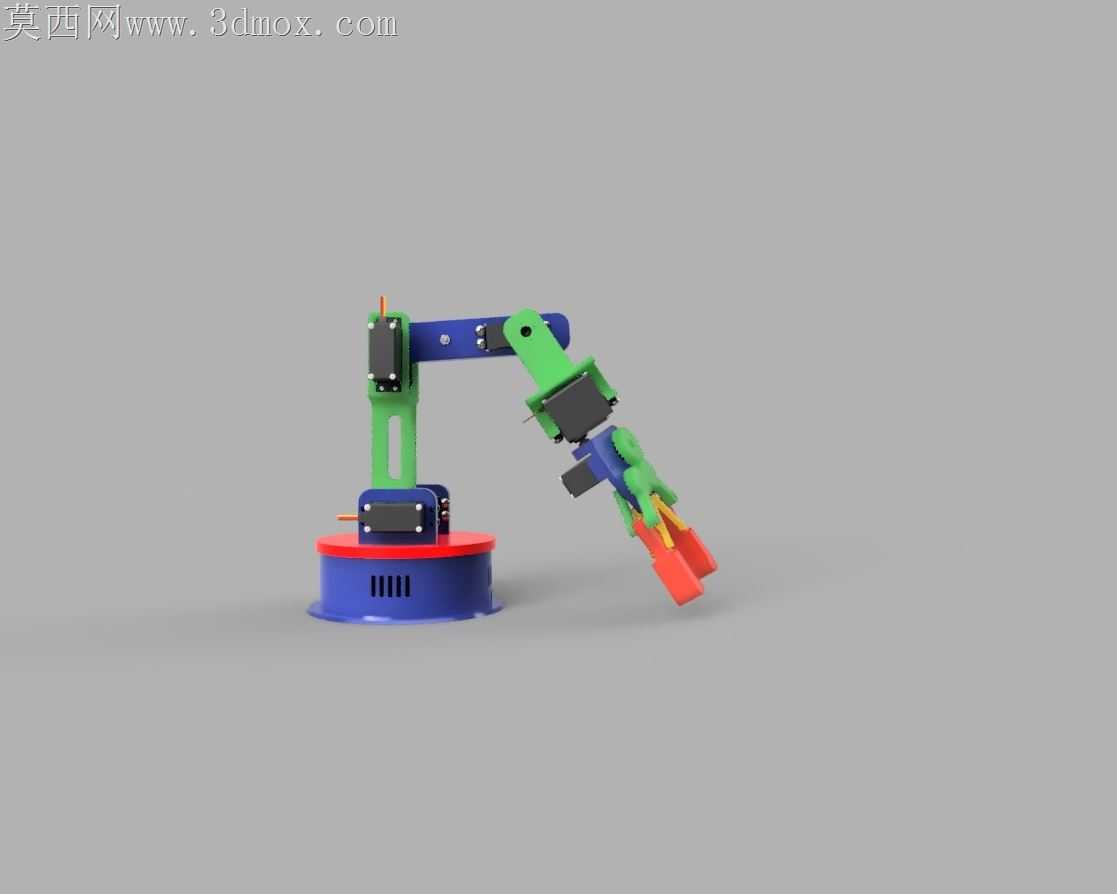

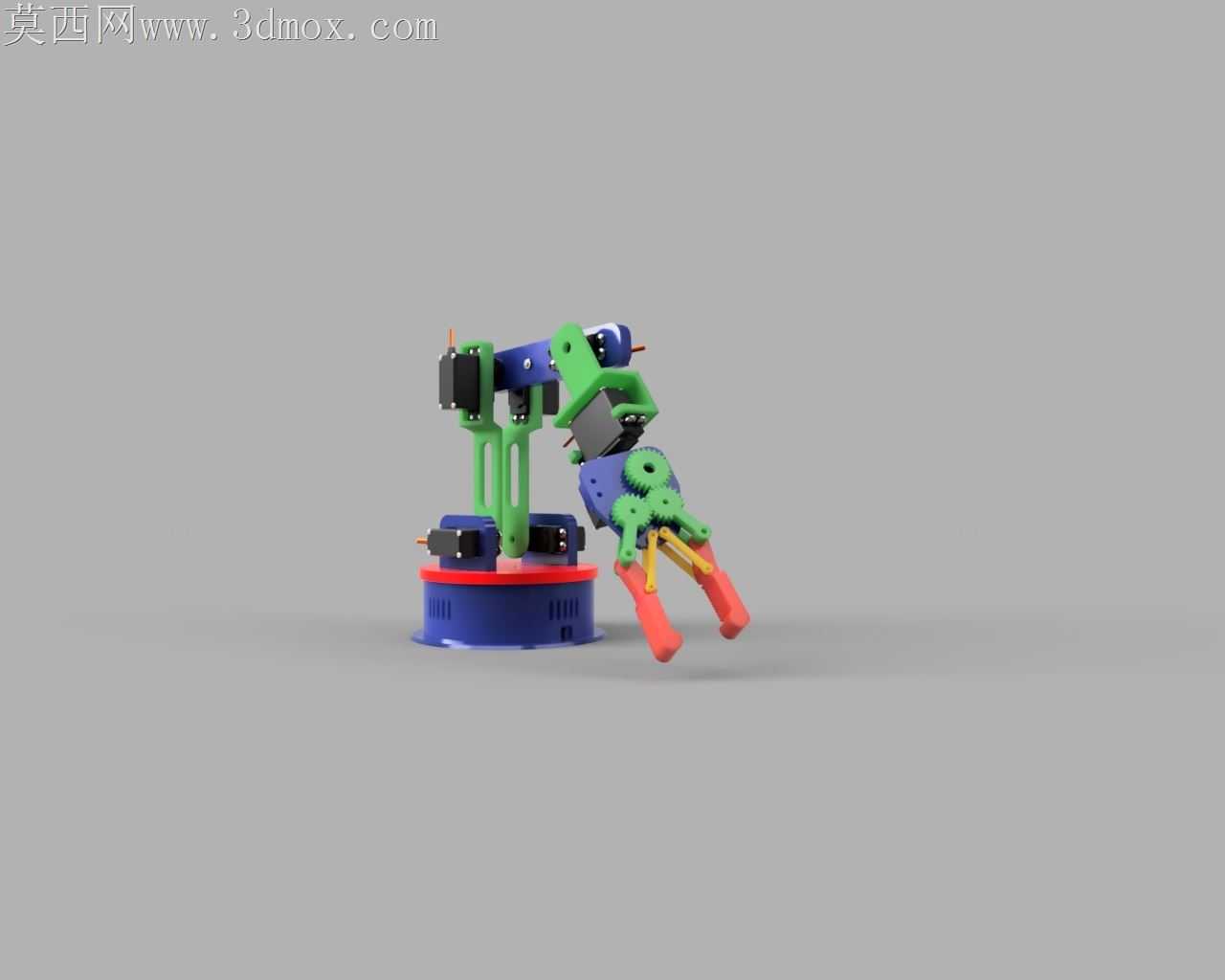

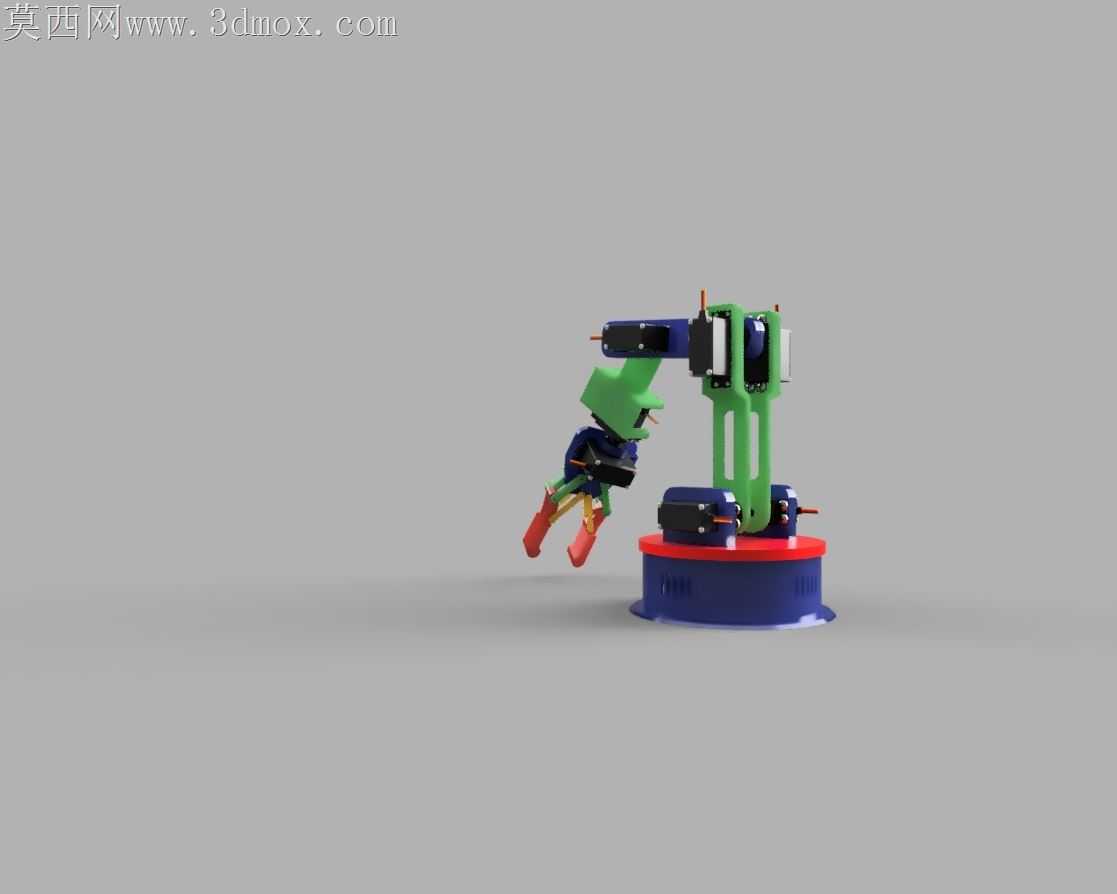

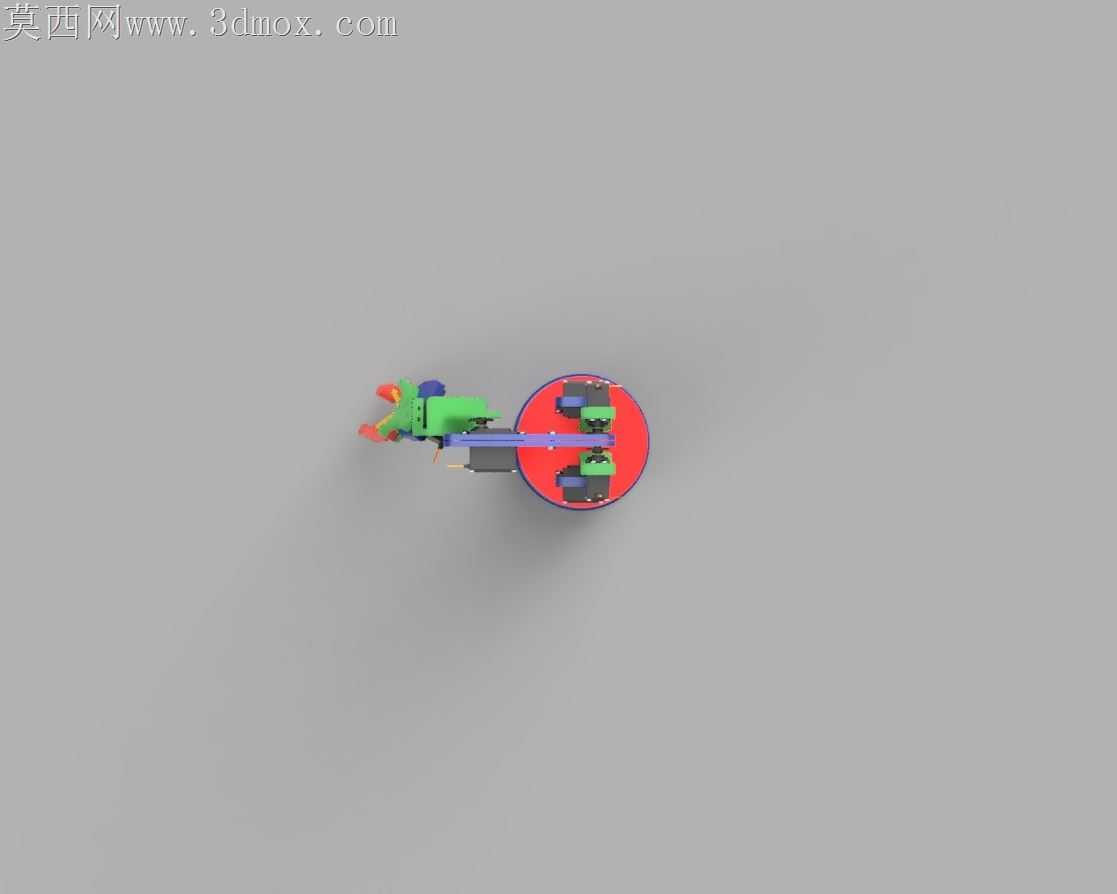

五自由度多关节夹持式机械臂结构设计

项目分类:工业机器人 发布时间:2020-06-30 ID:118316
  • 五自由度多关节夹持式机械臂结构设计
  • 五自由度多关节夹持式机械臂结构设计
  • 五自由度多关节夹持式机械臂结构设计
  • 五自由度多关节夹持式机械臂结构设计
  • 五自由度多关节夹持式机械臂结构设计
  • 五自由度多关节夹持式机械臂结构设计
  • 五自由度多关节夹持式机械臂结构设计
  • 五自由度多关节夹持式机械臂结构设计
  • 五自由度多关节夹持式机械臂结构设计
  • 五自由度多关节夹持式机械臂结构设计

桌面级小负载机械臂落地时最容易被忽略的,是3D打印件层纹带来的关节转动卡滞问题,很多初版设计直接将舵机输出轴与臂段硬连接,打印件0.1mm的层厚误差就会让同轴度偏差超过0.2°,连续转动十几次就会出现舵机堵转、臂段抖动的情况。这款五自由度机械臂在关节衔接处做了内嵌铜套的预留槽,打印完成后只需要压入标准内径的自润滑铜套,就能把转动副的径向跳动控制在0.05mm以内,哪怕用PLA材质打印,连续运转几百个循环也不会出现孔位磨偏的问题。

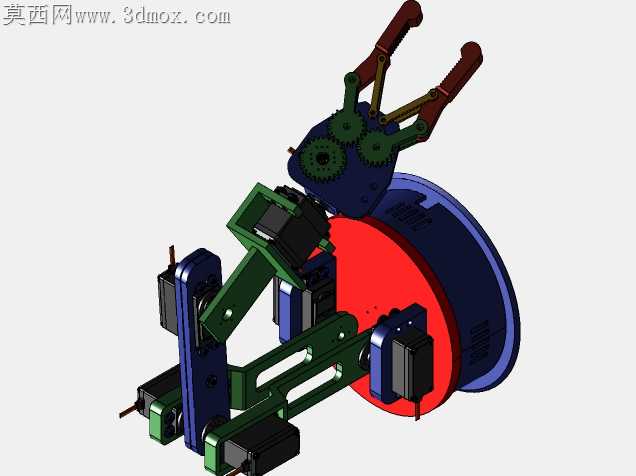

末端夹持器的指段做了分段式的铰接设计,没有采用一体化的刚性夹爪,每根指节都留了1.5mm的转动间隙,夹取不规则形状的小零件时,指面能自适应贴合工件轮廓,不会因为接触点过少出现工件滑脱的情况。夹爪的开合行程做了物理限位,舵机转到极限位置时,指节内侧的凸台会刚好抵住基座挡块,不会因为舵机过转打坏齿轮,也不用额外在程序里写角度限位,降低了控制代码的调试难度。

底座的旋转支撑没有直接把舵机法兰固定在打印底板上,而是在底座下方加了一圈环形的支撑凸缘,凸缘和底板之间预留了0.2mm的间隙,垫上一片PTFE耐磨片之后,整个臂段的重量就不会全部压在舵机输出轴的径向轴承上,哪怕臂段完全伸展夹取最大负载的工件,底座转动时也不会出现轴承受力偏载导致的卡顿。臂段的走线槽全部做了内藏式设计,每段关节的过线孔都倒了R2的圆角,舵机线从臂体内部穿过,不会在关节转动时被夹到线皮,也避免了外露走线勾到周边工件的隐患。

大臂和小臂的连接位置做了镂空减重处理,镂空的筋条沿着受力方向排布,没有为了外观做无意义的曲面装饰,在保证臂段刚性的前提下,把单段臂的重量降到了15g以内,舵机不需要额外克服臂体自重带来的额外扭矩,同样规格的MG995舵机,带这款臂段的有效负载能比实心结构高出近30%。关节处的舵机固定位做了十字形的可调槽,安装时可以微调舵机的初始零位,不用反复拆装臂段校准角度,组装调试的时间能缩短近一半。夹爪的指面预留了粘贴防滑硅胶片的凹槽,贴上1mm厚的硅胶垫之后,夹取表面光滑的塑料件时摩擦力能提升一倍,不用加大舵机夹持力就能夹稳工件,也不会在工件表面夹出压痕。
