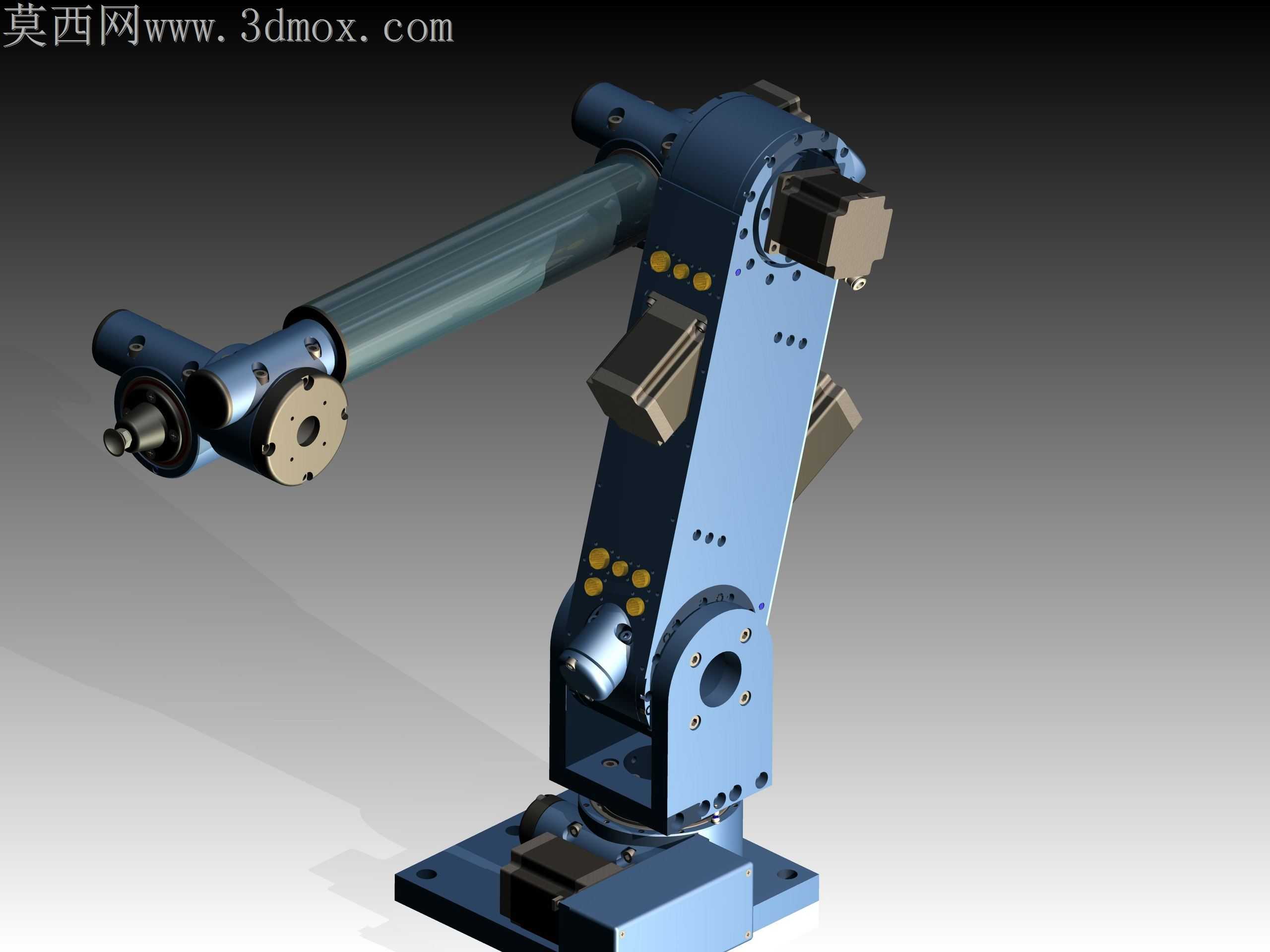

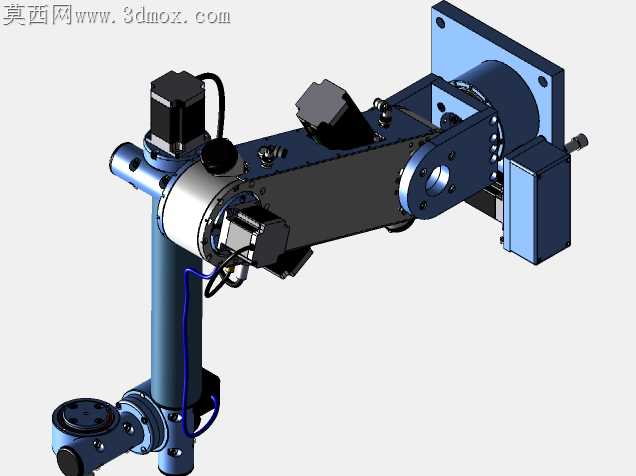

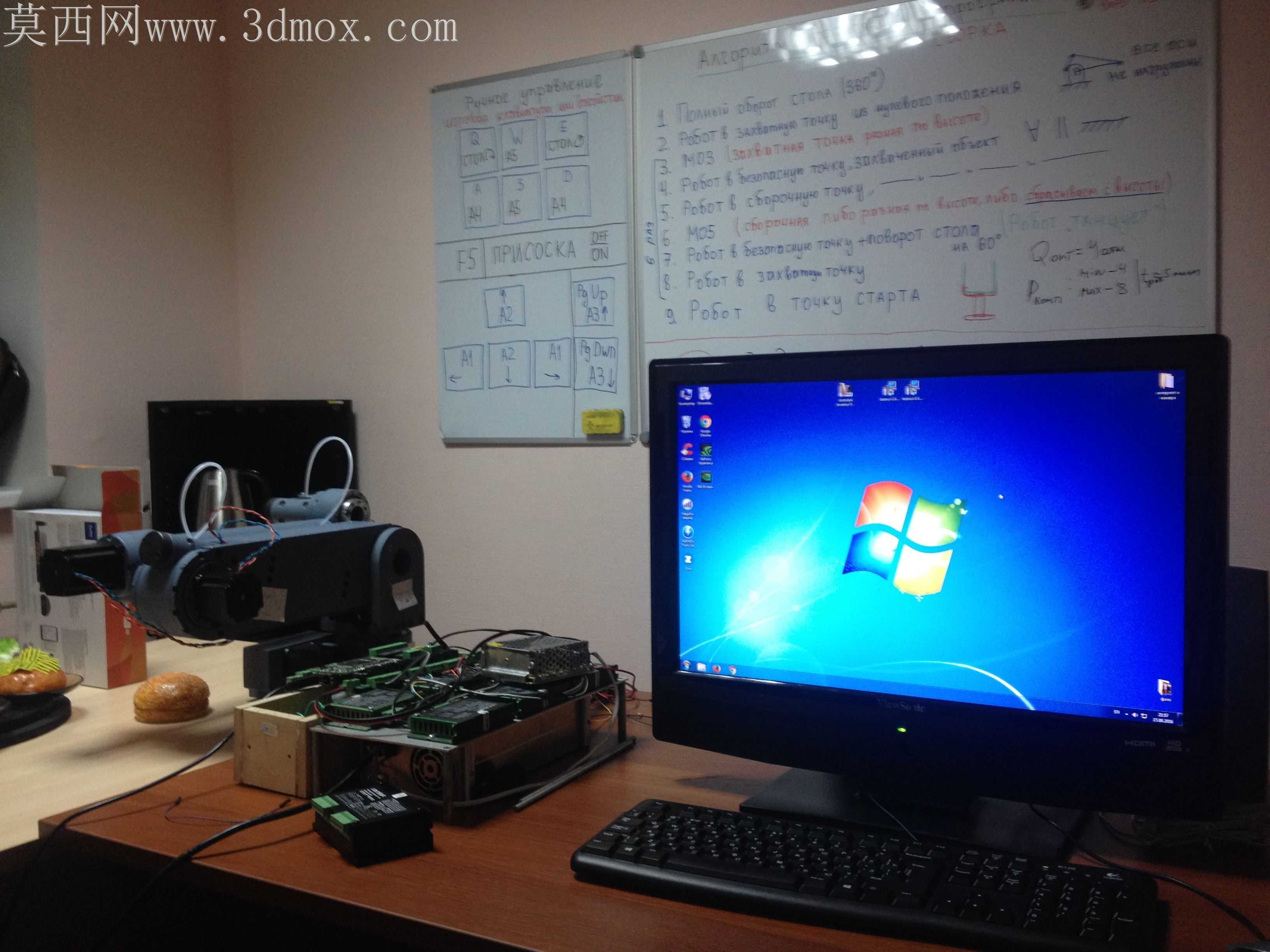

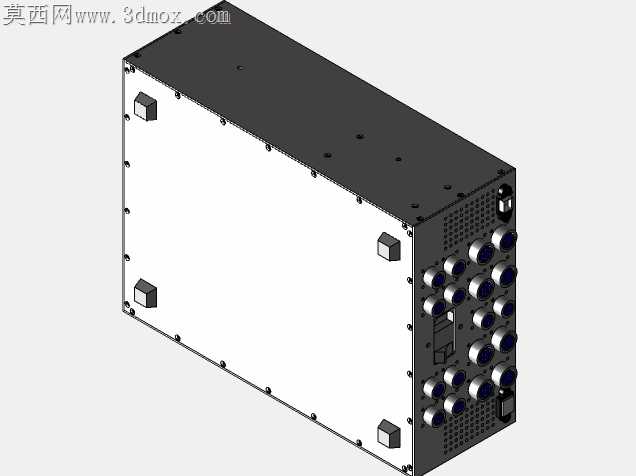

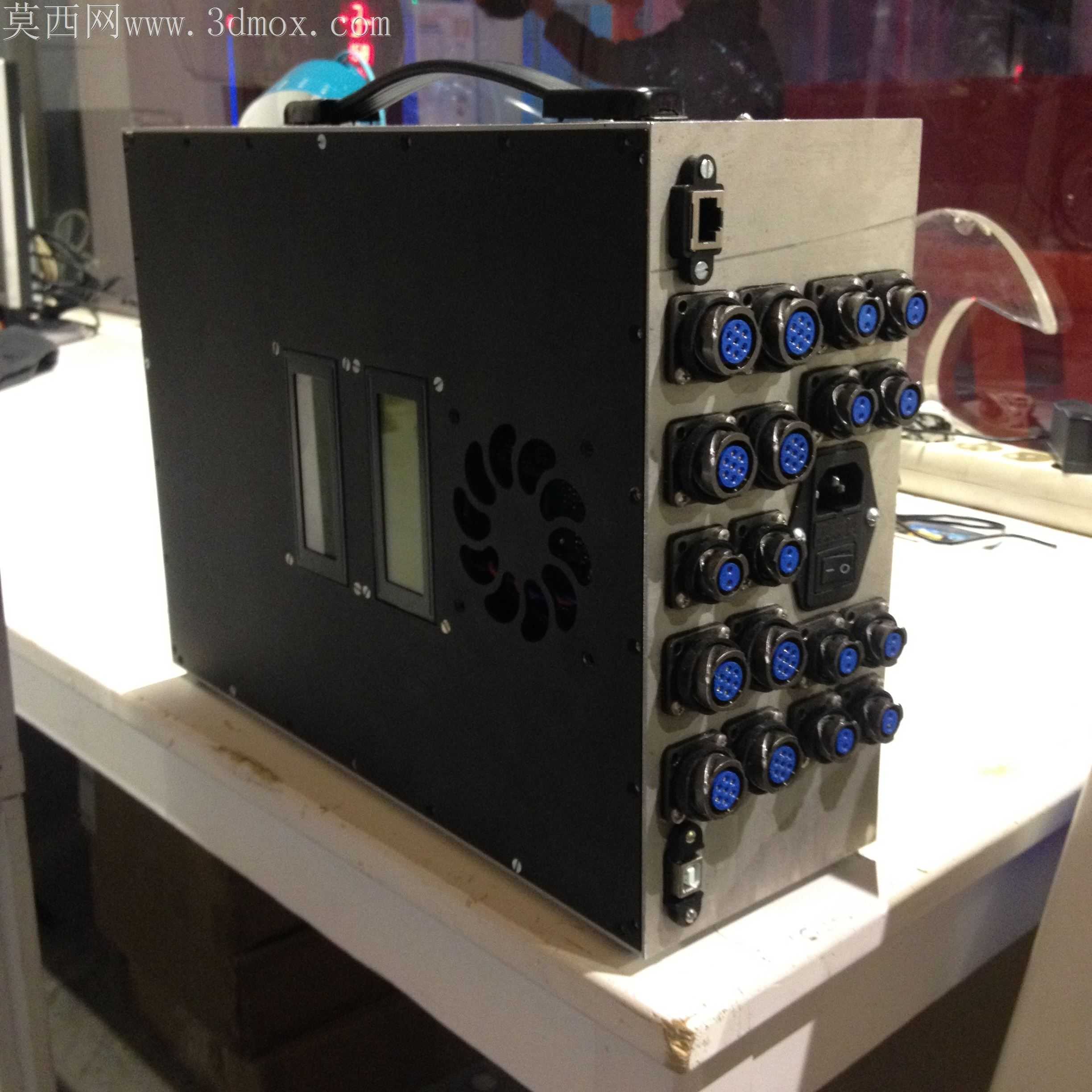

六轴联动工业机械臂结构设计方案

项目分类:工业机器人 发布时间:2020-06-30 ID:118231
  • 六轴联动工业机械臂结构设计方案
  • 六轴联动工业机械臂结构设计方案
  • 六轴联动工业机械臂结构设计方案
  • 六轴联动工业机械臂结构设计方案
  • 六轴联动工业机械臂结构设计方案
  • 六轴联动工业机械臂结构设计方案
  • 六轴联动工业机械臂结构设计方案
  • 六轴联动工业机械臂结构设计方案
  • 六轴联动工业机械臂结构设计方案
  • 六轴联动工业机械臂结构设计方案
  • 六轴联动工业机械臂结构设计方案
  • 六轴联动工业机械臂结构设计方案
  • 六轴联动工业机械臂结构设计方案
  • 六轴联动工业机械臂结构设计方案
  • 六轴联动工业机械臂结构设计方案

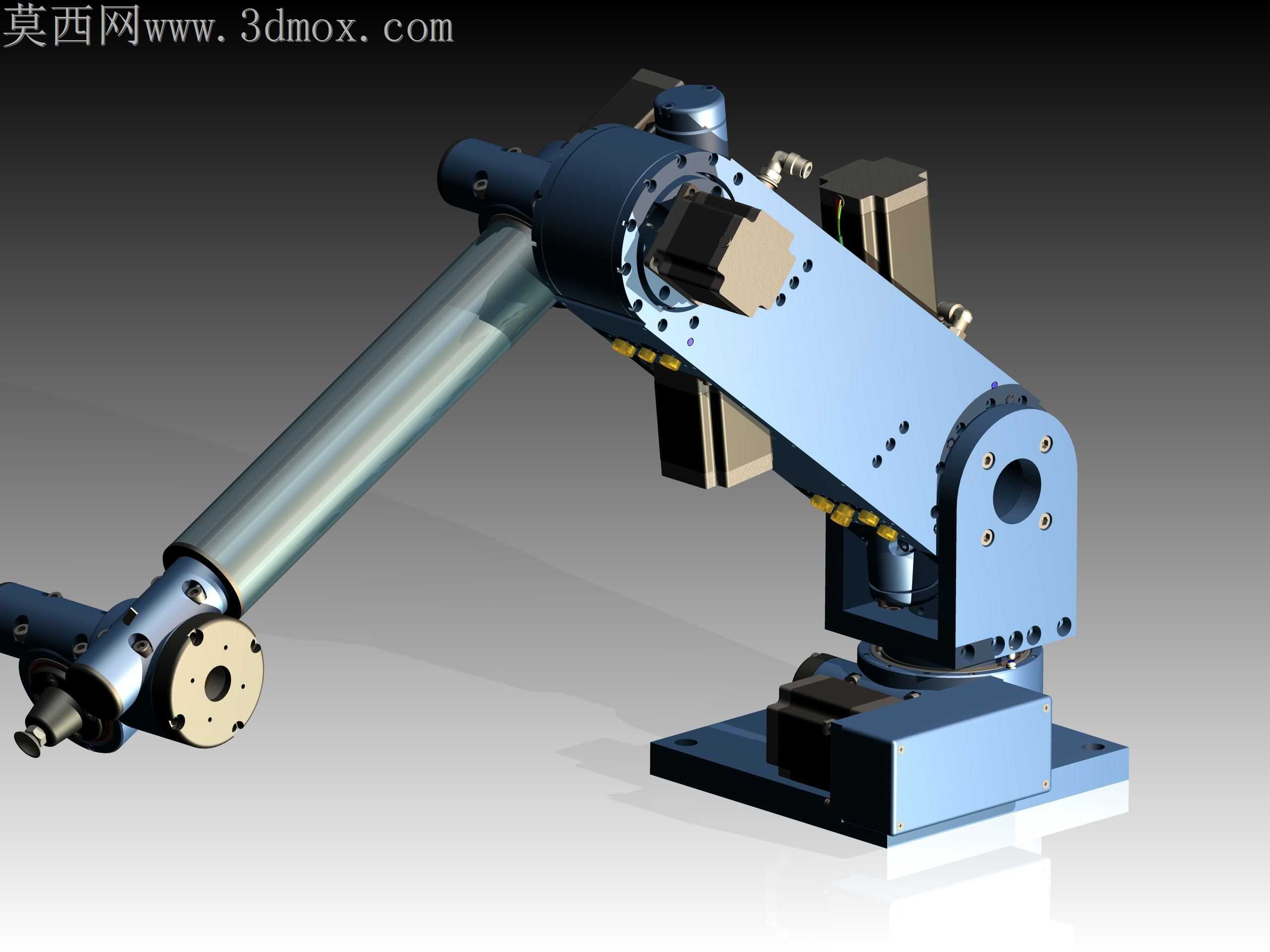

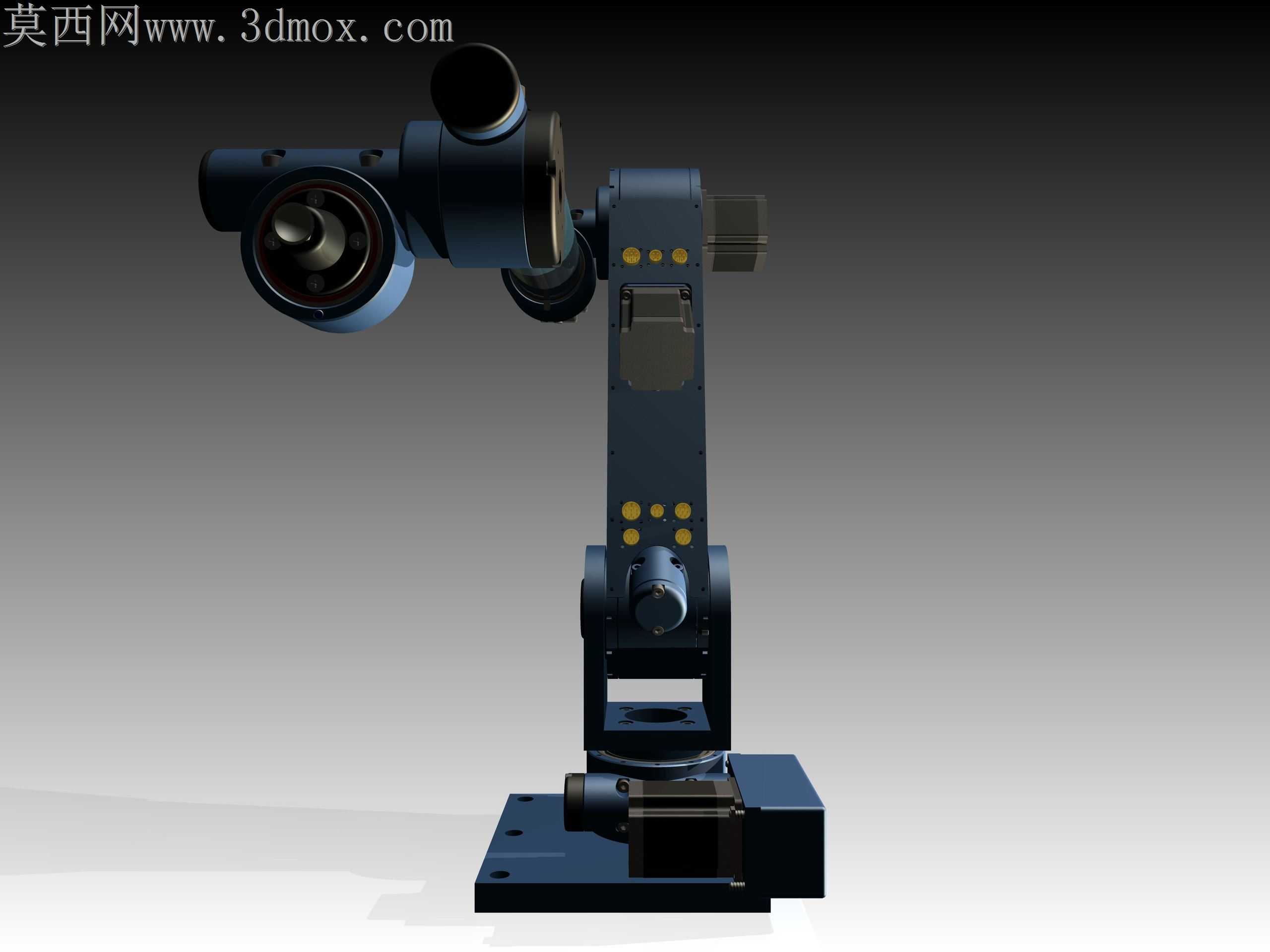

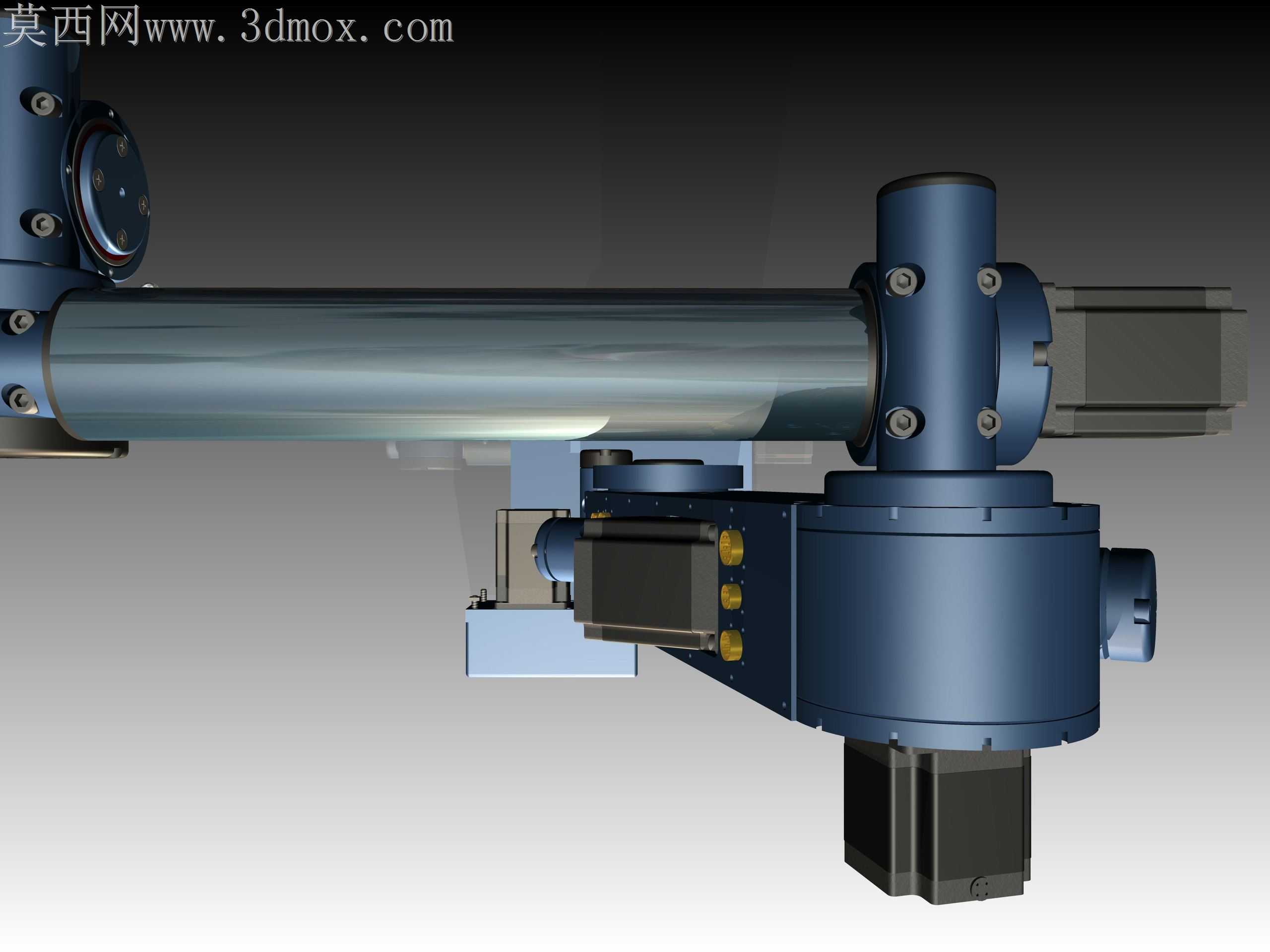

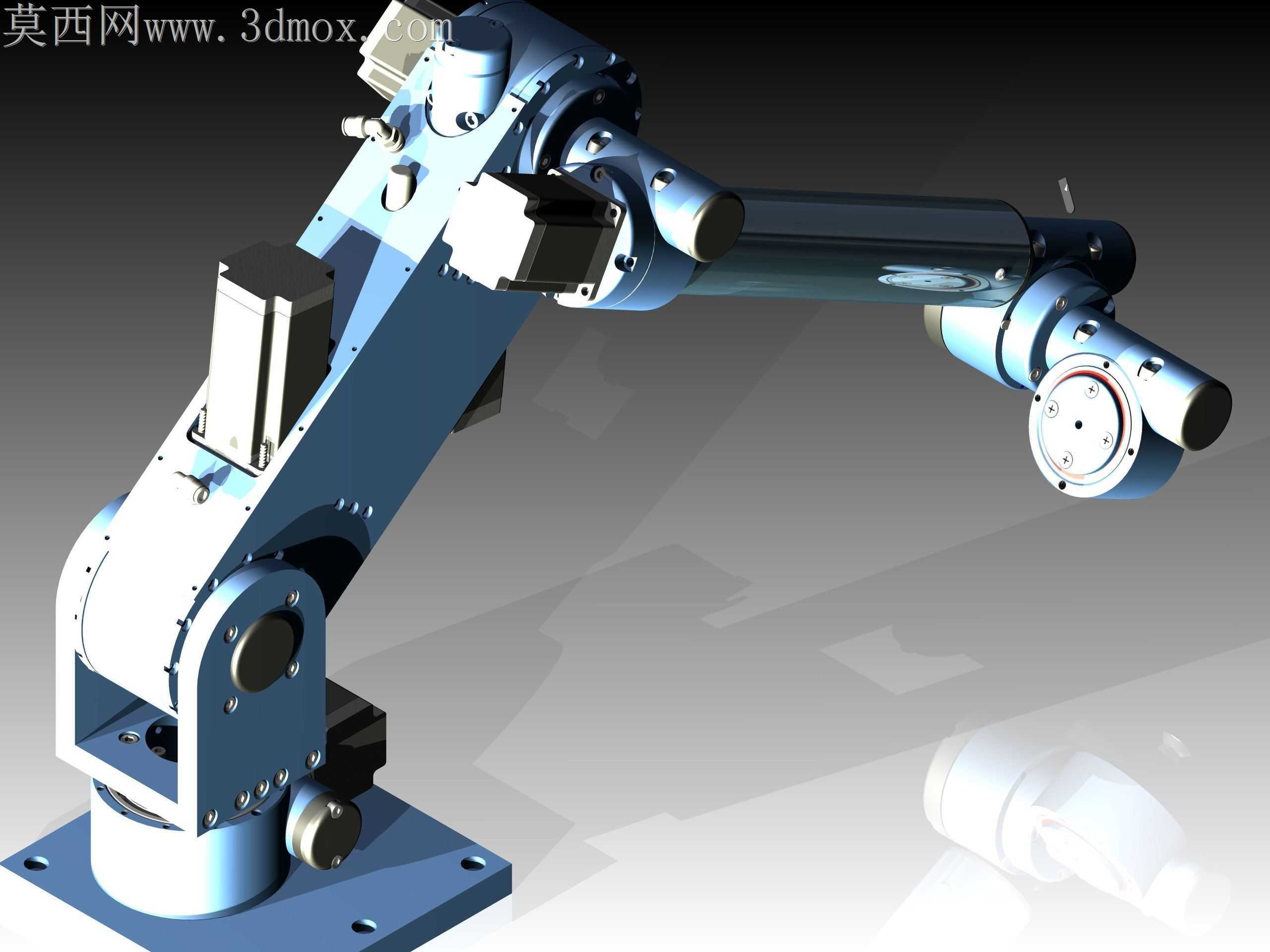

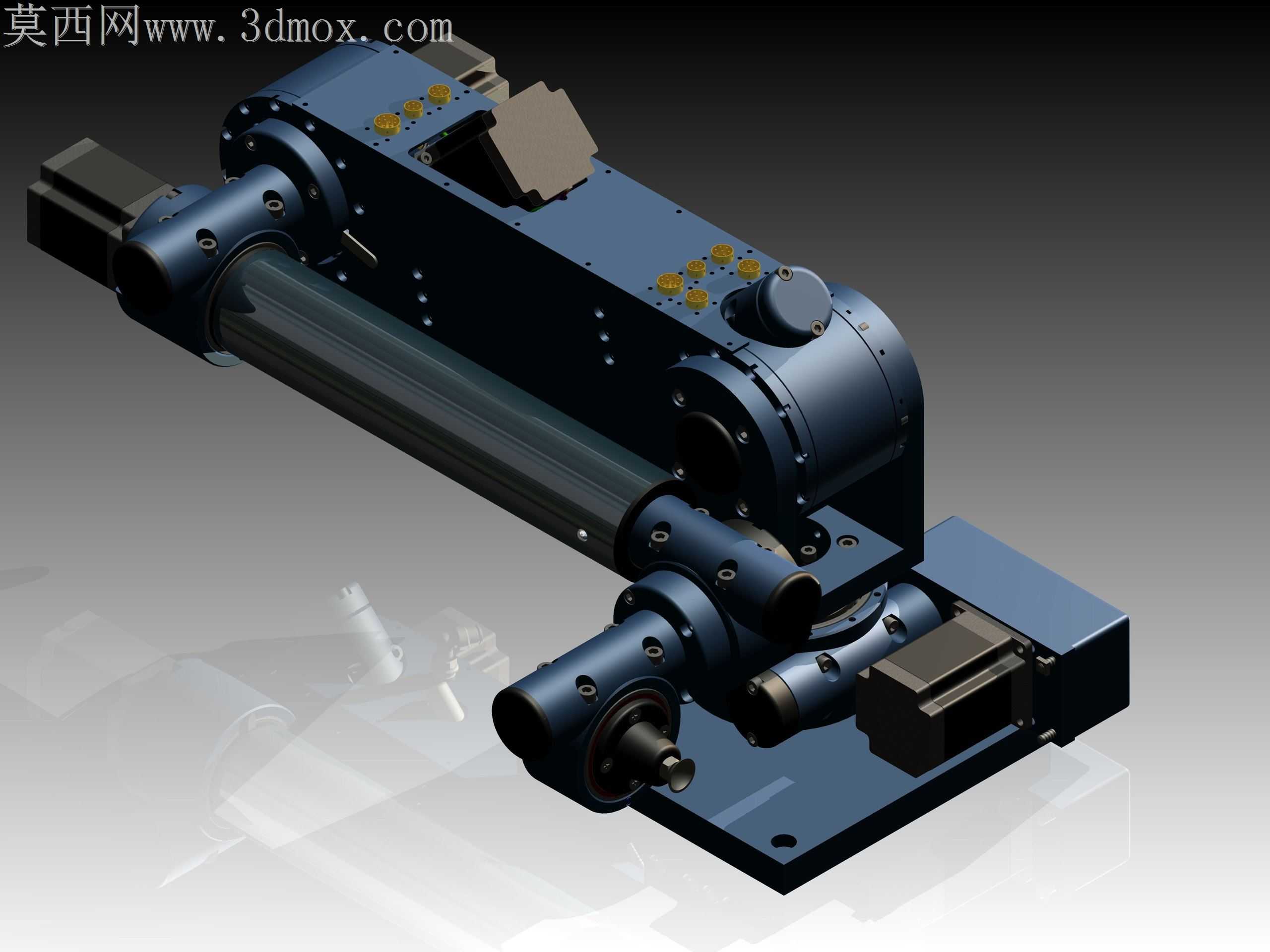

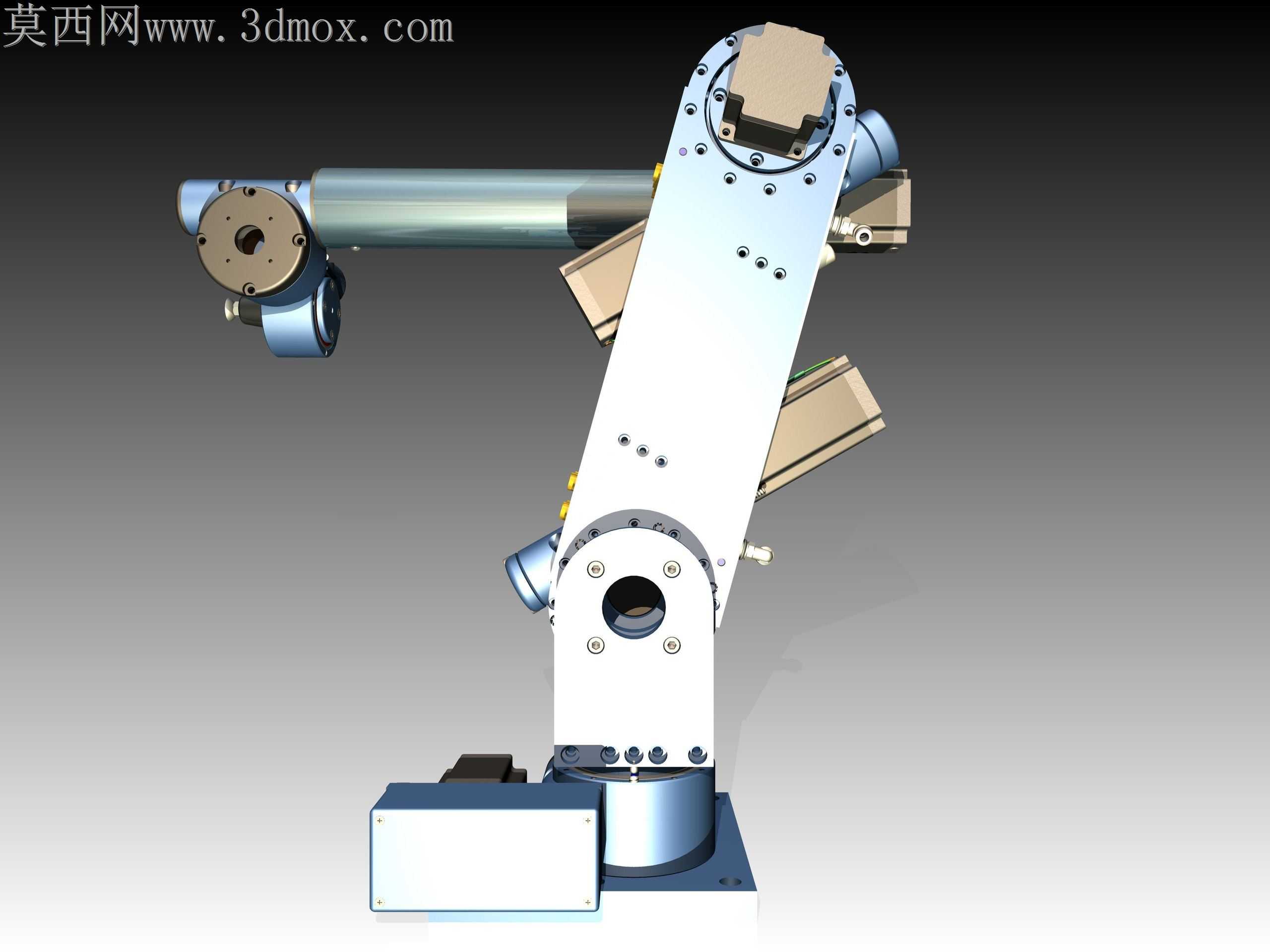

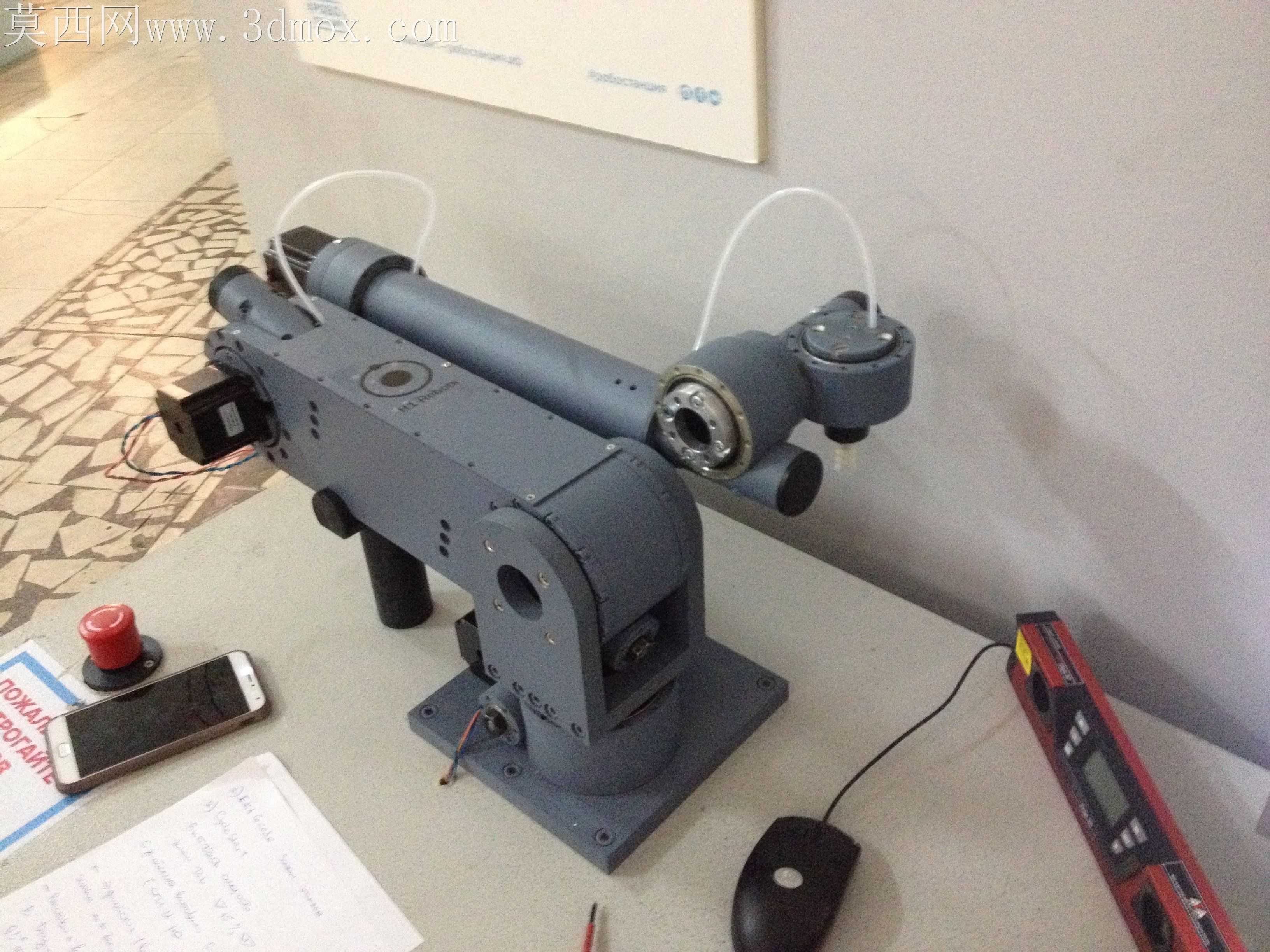

车间现场部署多关节机械臂时,最容易被忽略的隐患藏在底座与第一关节的衔接处——常规设计里底座安装孔位与回转支承的同轴度公差如果放得太宽,满负载运行时大臂的摆动震颤会直接传导到固定螺栓,长期交变载荷下很容易出现螺栓疲劳松脱,甚至底座连接面的微动磨损。这款机械臂的底座做了沉孔式的定位止口设计,回转支承的外圈嵌入底座的止口槽内,安装时不需要反复打表找正,靠止口的配合面就能保证同轴度控制在0.02mm以内,固定螺栓采用对角预紧的排布方式,每个螺栓孔周边都做了加厚的凸台结构,避免锁紧时底座板面发生形变。大臂与第一关节的铰接位置,没有采用常见的外置走线槽设计,而是把伺服电机的动力线、编码器线全部从臂体的中空腔体内穿过,关节转动处预留了足够的线缆弯曲半径,不会因为关节反复回转出现线缆拉扯磨损,也避免了车间焊渣、切削液溅到线缆外层造成老化。小臂与腕部的衔接处,三个旋转关节的驱动模块做了偏心排布,把重量更大的伺服电机尽量往小臂根部靠,有效降低了腕部的转动惯量,末端执行器高速启停时的过冲量能缩减30%以上,定位精度更稳定。臂体的钣金护罩没有做整面的平面设计,而是在侧面压了几道纵向的加强筋,既可以减轻护罩的整体重量,又能提升护罩的结构刚度,车间日常清理时不小心碰到也不会出现凹陷变形。关节处的密封结构采用了双层迷宫式密封,外侧的防尘圈挡住车间的金属粉尘、切削碎屑,内侧的密封圈阻挡润滑脂外泄,日常维护时只需要按周期补充润滑脂,不需要频繁拆解更换密封件。末端法兰的连接孔采用了标准的接口尺寸,可以快速适配夹爪、焊枪、吸盘等不同的执行工具,法兰端面做了定位销孔,更换工具时不需要重新校准坐标系,能大幅缩短产线换型的调试时间。臂体的表面处理采用了喷砂阳极氧化的工艺,相比普通喷漆的表面,更耐车间内的油污腐蚀,日常擦拭清理也更方便,不会因为长期使用出现表面漆层脱落的问题。
