六自由度教育型机械臂实训结构设计

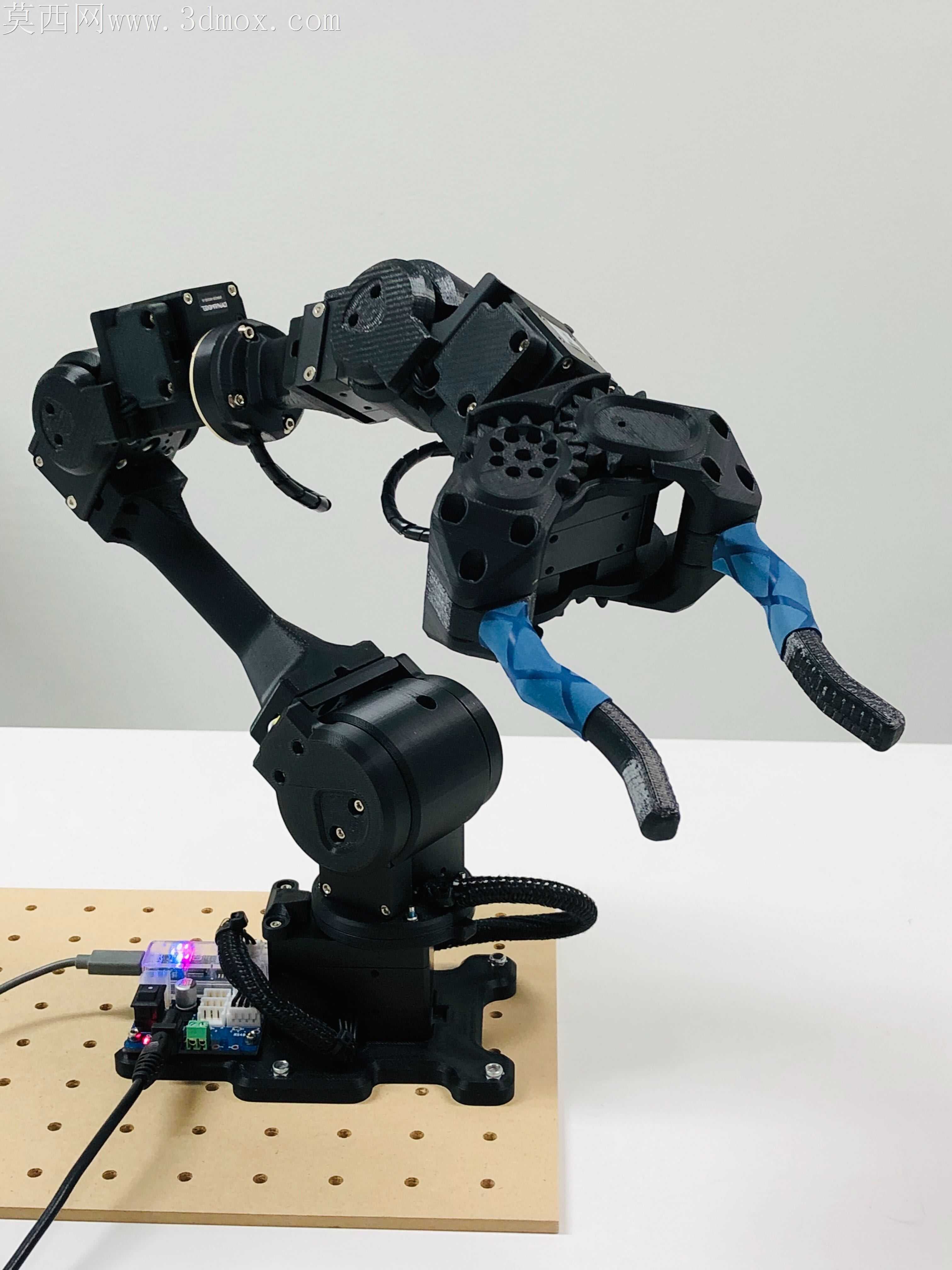

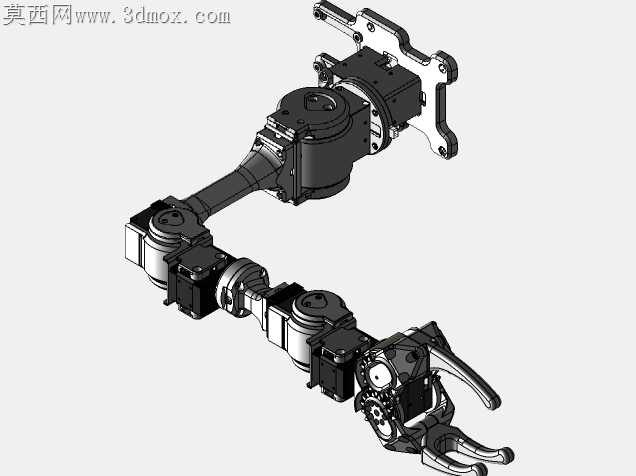

桌面级小型机械臂落地教学场景时，最容易被忽略的是关节走线与舵机安装位的干涉问题，很多初版设计在空载演示时转动顺畅，接入视觉模组、夹爪信号线后，大角度回转就会出现线缆剐蹭外壳、长期弯折断芯的隐患。这款六自由度机械臂的关节衔接处做了内嵌式走线槽，从基座安装法兰到末端夹爪的穿线孔全部做了R2以上的圆角过渡，没有尖锐棱边，装配时不用额外给线缆套防磨波纹管，就能满足上万次往复回转的耐磨需求。基座的安装法兰做了四个对称的腰型孔，不是常规的圆孔设计，实训台架加工时哪怕安装孔位有0.5mm以内的位置偏差，也能顺利对位锁紧，不用二次扩孔返工，适配不同厚度的铝型材实训台面。大臂与小臂的衔接关节处，舵机固定座做了嵌入式定位止口，不是靠螺丝硬顶定位，装配时舵机卡入止口后自然保证输出轴与关节回转中心同轴，不会出现转动时的径向窜动，哪怕学员反复拆装调试，也不会因为装配对位偏差导致关节卡顿、舵机负载过大烧损。末端夹爪的联动结构没有采用复杂的齿轮传动，用的是对称摆杆结构，夹取不同形状的教学演示工件时，两个夹指能自适应贴合物件表面，不会出现单点受力夹不稳的情况，夹爪根部的复位弹簧安装位做了隐藏式槽位，弹簧不会外露夹到工件或者学员的手指，适配教学场景的安全需求。关节处的外壳拼接缝全部做在非转动配合面，转动配合面预留了0.1mm的均匀间隙，3D打印制作样机时，哪怕打印件有0.05mm左右的层纹误差，也不会出现转动时的摩擦卡顿，不用后期反复打磨修配。每个关节的限位凸台都做在了壳体内部，不是外置的限位块，外观更整洁的同时，也能避免学员误操作掰动关节超过舵机转动行程，打坏舵机内部齿轮。基座内部预留了控制板的安装柱与走线空间，不用额外外挂控制盒，整套机械臂可以直接固定在实训台面上，接好电源线与信号线就能开展运动学正逆解、视觉抓取、深度学习路径规划的实训操作，学员拆装时能直观看到每个关节的传动逻辑、走线方式，不用在无关的结构修配上浪费时间，能把更多精力放在算法调试与运动逻辑验证上。
