模块化拼装式金属型材框架支撑结构

这类拼装式型材框架在工业现场的应用覆盖范围极广，小到生产线旁的物料暂存托架、设备外围的安全防护围挡骨架，大到车间内的轻型操作工位架、检测设备的外围支撑框架，都能见到同结构逻辑的产品落地。区别于焊接成型的固定框架，这种采用角部连接件配合定尺型材组装的结构，最大的优势在于无需现场动火作业，普通装配人员借助基础内六角工具就能完成整架拼装，后期产线调整需要变更框架尺寸时，仅需更换对应长度的型材杆件就能完成改造，材料复用率远高于焊接式结构。

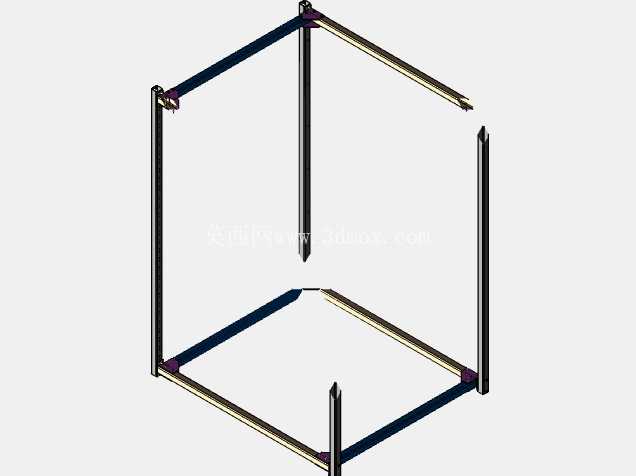

从结构设计逻辑来看，整架采用对称式矩形布局，竖向承重杆件与横向连接杆件通过角部的嵌入式连接件完成锁固，每处连接节点都同时承担杆件的轴向限位与径向抗扭作用，避免框架受侧向推力时出现节点松脱。竖向杆件选用等截面空心金属型材，在保证轴向承重能力的前提下尽可能降低整架自重，横向杆件则根据受力位置做了区分，上下两层横向围杆分别承担顶部挂载荷载与底部侧移限位作用，杆件端部做了精准的切角处理，装配后能与角件完全贴合，不存在装配间隙带来的框架晃动问题。

在实际选型应用时，需要先明确框架的使用场景边界：如果作为设备外围防护架使用，需要在现有框架基础上加装透明防护板或金属网片，此时横向杆件的间距要匹配防护板材的标准尺寸，避免额外裁切板材增加施工成本；如果作为物料承载架使用，则需要根据每层的额定承载重量，调整竖向杆件的壁厚以及横向连接杆的排布密度，承载较大的层位需要在横向杆件之间增加辅助支撑横梁，分散单点荷载对整架的作用力。

安装边界方面，这类框架的底部通常会配置可调脚杯或者移动脚轮，设计时已经预留了脚杯的安装螺纹孔位，地面不平整的场景下，通过调节脚杯的高度就能让整架保持水平，避免框架长期处于倾斜受力状态导致杆件变形。框架的顶部预留了标准的槽位，可以直接加装台面、照明支架或者物料挂板，不需要额外在型材上钻孔攻丝，利用型材本身的槽道就能完成附件安装，不会破坏杆件的整体结构强度。

从建模细节来看，所有杆件的连接位置都做了干涉检查，装配状态下角件完全嵌入型材的端部槽内，不会出现突出的棱角，既避免了安装时磕碰伤人，也能让框架的外表面保持平整，方便后续安装外围护板。每根型材的长度公差控制在装配允许范围内，互换性较强，现场装配时不需要对杆件进行二次打磨裁切，只要按照对应位置拼接就能完成整架组装，大幅降低现场施工的难度。

这类框架结构的受力传递路径非常清晰，竖向荷载通过上层横向杆件传递到四个角的竖向支撑杆，再直接传导到地面的支撑脚，侧向受力则通过上下两层横向围杆形成的矩形框架抵消，不会出现单根杆件独立受力的情况，整体结构的稳定性足以覆盖多数轻型工业场景的使用需求。针对有防静电要求的电子生产车间，还可以在型材的槽道内加装导电铜条，配合防静电脚杯将整架的静电导入地面，满足特殊生产场景的使用要求，不需要额外对框架做防静电喷涂处理。
