电源变压器用防护安装盒结构设计

项目分类:变压器 发布时间:2025-02-20 ID:944801
  • 电源变压器用防护安装盒结构设计

  做了快十年电气配套结构设计,经手的电源类安装壳体少说也有上百套,这次的变压器防护安装盒,是针对工业级小功率电源变压器做的配套结构,最早是给车间流水线控制柜里的隔离变压器做配套防护用的。车间现场的工况其实比很多人想象的复杂,控制柜里除了变压器,还有接触器、继电器、走线槽,偶尔还有检修时掉落的螺丝、线头等金属杂物,要是变压器直接裸露安装,不仅绕组容易被异物磕碰损伤,高压侧的接线端也容易误触引发安全隐患,这也是做这个安装盒的核心出发点。

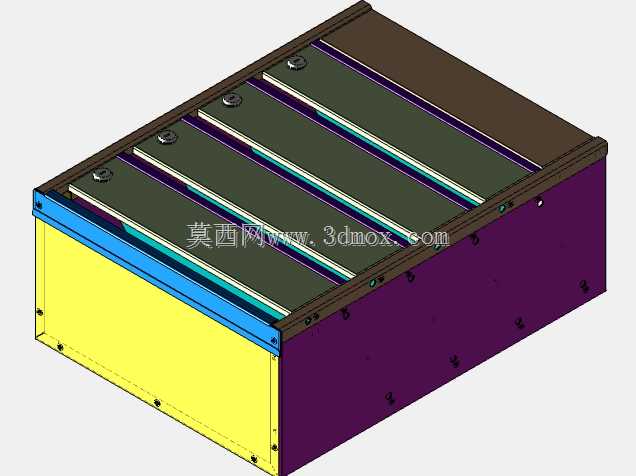

  从结构设计逻辑上看,这个壳体采用分体拼接式结构,没有采用一体折弯的封闭壳体,主要是考虑到变压器的装配便利性——底部承托结构先预装在柜内安装梁上,把变压器固定在承托板上之后,再扣合侧面围板和顶部的格栅盖板,不用在狭窄的柜内空间里拧大量侧装螺丝,顶部的格栅结构不是随便开的槽,每道格栅的间距控制在8mm以内,既满足变压器工作时的自然通风散热需求,又能防止直径10mm以上的金属异物掉落触碰绕组,毕竟工业现场的安全防护规范里,带电部件的防护等级至少要达到IP2X,这个格栅尺寸刚好卡着规范要求做,不会因为开孔过大留安全隐患,也不会因为开孔过小影响散热效率。

  侧面的结构分两个功能区,黄色侧面板是预留的接线出线区,上面预冲了三组敲落孔,分别对应高压输入、低压输出、接地端子的走线位置,现场安装的时候可以根据实际走线方向敲掉对应位置的敲落孔,装电缆防水接头或者护线套,不用现场临时开孔,能省不少现场施工的时间;紫色的侧围板是整块的无孔结构,因为这一侧是对着柜内的走线槽安装的,不需要出线,整块板的结构强度更高,也能阻挡走线槽里散落的线头等异物飘到变压器表面。

  安装边界这块,整个壳体的底部安装孔位是按照常规150VA-300VA容量的电源变压器安装尺寸做的通用适配,底部四个固定孔的孔距兼容两种主流变压器的安装孔位,不用额外做转接板,壳体的整体高度控制在120mm,刚好适配标准GGD柜内的层间安装间距,不会因为壳体过高顶到上层的走线槽或者元器件,顶部格栅和变压器绕组顶部预留了15mm的安全间隙,既保证通风流道的顺畅,也避免变压器工作时的温升直接传导到盖板上。

  之前做过类似的一体封闭式壳体,现场反馈装配的时候要把变压器从侧面塞进去,接线的时候手伸不进去,接线效率很低,这次改成上下分体拼接之后,现场装配的师傅反馈接线的时候可以先把变压器固定在底座上,接完所有进出线之后再扣上围板和顶盖,整个装配时间比之前的结构缩短了近40%。另外壳体的拼接处都做了折边咬合结构,不用额外加密封胶条就能保证拼接缝隙小于1mm,既可以防止细小的金属碎屑从拼接缝掉进壳体内,也能提升整个壳体的结构刚性,不会因为柜内的振动出现拼接处松动异响的问题。

  从实际应用场景来看,这个安装盒除了用在车间控制柜里的电源变压器防护,也可以适配设备内置的隔离变压器安装,比如自动化检测设备、小型数控设备的内置电源模块防护,只要安装孔位匹配,都可以直接用,不用重新开模做壳体。之前有客户把类似结构的安装盒用在户外的小型控制箱里,因为顶部是格栅结构,户外使用的时候如果有凝露,水珠可以顺着格栅的倾斜面流到壳体外侧,不会积在盖板上渗进壳体内,这点比平面盖板的结构适用性更强。

  设计的时候也考虑了钣金加工的工艺性,所有的折弯边都留了足够的折弯余量,折弯内角都做了R0.5的工艺圆角,不会出现折弯开裂的问题,所有的冲孔毛刺都要求在加工时做钝化处理,避免装配的时候划伤接线或者施工人员的手,整个壳体的零件数只有6件,没有复杂的冲压模具要求,普通的钣金厂用数控冲床和折弯机就能加工,加工成本比一体压铸的壳体低60%左右,批量生产的时候经济性很好。

  另外在安装固定的细节上,底部承托板的四个安装孔都做了翻边强化处理,因为变压器本身有一定重量,加上柜内长期有振动,普通的平板冲孔容易因为长期受力出现孔位变形,翻边之后孔位的结构强度能提升三倍以上,不会因为长期振动出现固定螺丝松动的问题。顶盖和围板的固定采用侧边的自攻螺丝固定,螺丝孔都做了凸台定位,装配的时候不用反复对齐孔位,直接拧螺丝就能固定,对现场装配的容错率很高。
