多槽式电源变压器防护容纳壳体结构

　　这款壳体结构主要面向中小功率干式电源变压器的装配场景，在工业控制机柜、成套配电装置、中小型机电设备的内置电源模块区域都有广泛适配空间，核心作用是为变压器铁芯、绕组组件提供稳定的安装承载与物理防护，同时规整内部走线，避免绕组与周边金属构件直接接触引发绝缘风险。从结构设计逻辑来看，壳体采用分体拼接式钣金架构，底部为封闭的箱型基座，基座侧壁预留了多组安装固定孔位，既可以通过螺栓直接固定在设备内部的安装梁上，也能适配导轨卡扣安装的需求，安装边界的孔位公差控制在±0.2mm范围内，能够兼容常规同功率等级变压器的安装尺寸，不需要额外做安装面的二次加工。

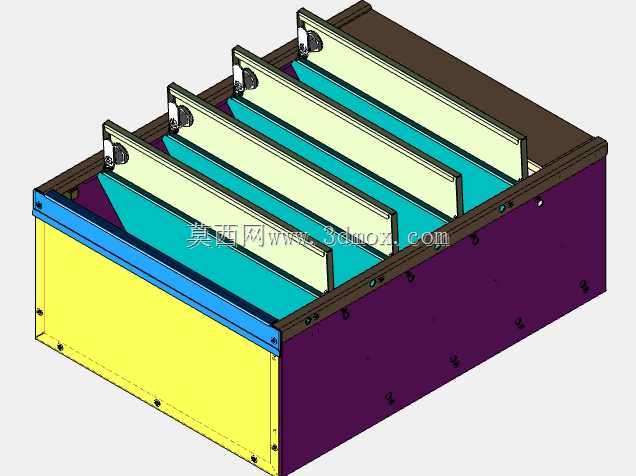

　　壳体内部设置了四道平行的分隔立板，将内部空间划分为五个独立的绕组容纳槽，每个槽位的宽度根据常规绕组的绕制尺寸做了适配预留，槽壁与绕组之间预留了3mm的通风间隙，既可以避免绕组装配时出现卡滞，也能在设备运行时形成自然通风道，带走绕组工作产生的热量，降低局部过热的风险。分隔立板与基座之间采用折边卡接加螺栓紧固的连接方式，立板顶部设置了压片式固定结构，绕组放入槽位后可以通过顶部的压片实现快速压紧固定，不需要额外做灌封或者绑扎处理，能够大幅提升装配效率，同时也方便后期的绕组检修与更换。

　　壳体的侧边设置了可拆卸的端板结构，端板上预留了接线端子的避让缺口，绕组的引出线可以直接通过缺口引出到壳体外部，与外部供电回路连接，端板与基座之间采用快拆螺丝固定，日常维护时不需要完全拆解整个壳体就能完成接线检查与端子紧固操作。从外形尺寸来看，壳体整体为长方体结构，长宽高比例适配常规机柜内部的安装空间，壳体的外表面没有突出的尖锐结构，所有折边位置都做了圆角处理，避免装配过程中划伤操作人员或者破坏周边线缆的绝缘层。在设计过程中充分考虑了钣金加工的工艺性，所有板材的折弯半径都匹配常规钣金折弯设备的加工参数，不需要定制特殊刀具就能完成加工，板材的拼接位置都设置了定位止口，焊接或者紧固时不会出现错位问题，能够有效控制整体的装配公差。

　　壳体的不同区域采用差异化的表面处理思路，基座外侧采用喷塑处理提升耐锈蚀能力，内部与绕组接触的位置采用绝缘涂层处理，进一步提升绝缘防护等级，避免出现击穿短路的问题。实际应用中，这款壳体可以适配10kVA以下的干式电源变压器，能够在-10℃到55℃的工作环境温度下稳定使用，内部的分隔结构可以有效避免不同绕组之间的电磁干扰，提升变压器工作的稳定性，同时封闭的基座结构可以阻挡外界的灰尘、金属碎屑落到绕组表面，降低积尘引发的绝缘下降风险。在装配流程上，操作人员可以先将绕组逐一放入对应的容纳槽内，扣上顶部的压片完成绕组固定，再将绕组引出线整理到侧边的接线位置，最后盖上端板拧紧固定螺丝即可完成整个变压器的主体装配，相比传统的开放式绑扎结构，整体装配工时可以缩短40%左右，后期维护的拆解难度也大幅降低。
