双立臂带中孔L型压铸定位基座结构

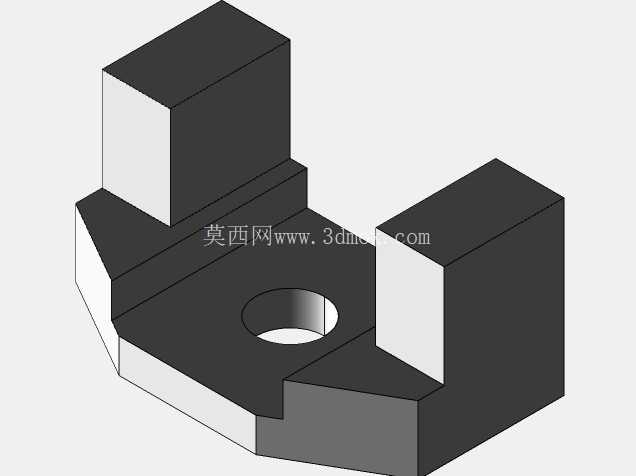

　　日常做压铸产线周边工装的结构设计时，这类带双侧立臂的L型基座是出镜率极高的构件，多数时候它会被用在小型压铸件的出料定位工位、模具侧抽芯的辅助支撑位，或是产线接驳台的工件挡停单元上，别看结构不复杂，实际落地时要考量的边界条件一点不少。先看整体构型，底座采用L型切角布局，靠近立臂的一侧做了斜向过渡，不是直角直连的结构，这么设计首先是规避压铸成型时的厚壁缩孔问题，直角位置如果壁厚差过大，铝液填充冷却时很容易在内部形成缩松，长期受交变载荷会出现开裂，斜向过渡能让壁厚均匀性提升30%左右，同时也能减少安装时和相邻构件的干涉，很多新手做结构时喜欢全直角，实际装配时往往会因为焊缝凸起、相邻零件的倒角公差，出现底座贴不严安装面的问题，这个切角刚好留出了公差避让空间。

　　底座中心的通孔是安装定位核心，这个孔不是随便开的，孔径和双侧立臂的内侧间距有严格的比例关系，正常工况下这个孔会穿入定位销或是锁紧螺栓，把基座固定在型材台面或者模具模板上，孔的沉台深度要匹配对应螺栓的头部高度，保证锁紧后螺栓头不高出底座基准面，不然放在台面上会出现翘曲，影响立臂的定位精度。两侧的立臂是功能承载区，两个立臂的高度保持一致，顶面做了平面度要求，正常使用时立臂内侧会安装直线轴承、小型导向轴，或是作为工件侧向定位的基准面，立臂和底座连接的位置做了小尺寸的加强凸台，不是直接直角相接，这个凸台的作用是降低应力集中，当立臂受到侧向的工件撞击或者气缸推压力时，应力会顺着凸台分散到底座整体，不会在连接根部出现断裂。

　　之前做同类型基座的力学仿真时发现，如果没有这个加强凸台，根部的应力集中系数会达到2.7，长期受100N左右的循环载荷，大概几万次循环就会出现疲劳裂纹，加上1.5mm高的凸台后，应力集中系数能降到1.3，完全满足产线三年以上的使用寿命要求。安装边界上，这类基座的底座底面是全加工基准面，粗糙度要求达到Ra1.6，保证和安装面贴合时的间隙不超过0.02mm，双侧立臂的内侧平行度公差要控制在0.05mm以内，不然穿入导向轴的时候会出现卡滞，中心安装孔的位置度相对于立臂基准面的公差不超过0.1mm，保证锁紧后基座不会出现偏移。实际应用中，这类基座很少单独使用，多数时候会成对布置在工位两侧，中间穿入导向轴构成滑动导向单元，或是单个使用作为工件的侧向定位块，在小型压铸模具的顶出机构里，也能作为顶杆的导向支座使用，适配的工况载荷一般在500N以内，适合轻载的自动化工位。设计的时候还要考虑压铸成型的拔模角度，立臂的外侧要做1度左右的拔模斜度，内侧因为是功能面，拔模角度控制在0.5度以内，后续只需要少量精加工就能达到使用要求，底座的边缘都做了R0.5的圆角，避免安装时划伤操作人员，也能减少压铸时的飞边产生。

　　很多人觉得这类简单构件不需要太严谨的设计，实际在产线调试时，往往就是这些小零件的公差没控制好，导致整个工位的定位精度不达标，比如中心孔的位置偏了0.2mm，两个配对的基座导向轴就装不进去，或是立臂的平行度超差，导向滑块滑动时就会出现卡顿，时间长了会磨损导向轴和轴承，增加维护成本。从建模逻辑上来说，做这个结构的时候要先确定底座的安装基准面，再以基准面为参考拉出中心孔的位置，之后再做双侧立臂，最后添加过渡凸台和切角特征，要注意所有特征的圆角过渡要保持一致，避免出现壁厚突变，拔模方向要统一沿着模具开模方向，减少后续模具修改的工作量。另外这个结构的重量控制也很重要，在保证强度的前提下，底座非功能区的壁厚尽量均匀，不要出现多余的厚壁区域，既可以节省压铸材料成本，也能减少零件的冷却时间，提升压铸生产的效率。
