课堂练习用减压阀支撑基座结构设计

　　在流体管路系统的减压阀配套结构设计中，这类支撑基座是阀组安装定位环节的核心承载零件，日常接触的低压流体输送管路、实验室小型流体试验台、教学演示用阀组实训台里，都能见到这类结构的应用，它的核心作用是为减压阀阀体提供稳定的安装基准，抵消管路流体脉动带来的振动载荷，避免阀件安装后出现偏移、应力集中导致的密封失效问题。

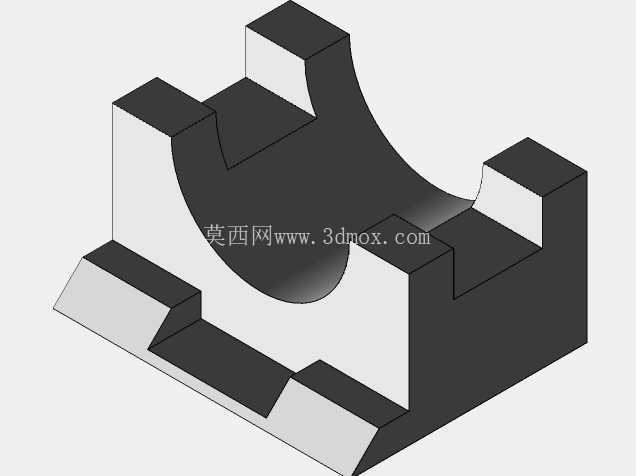

　　从结构设计逻辑来看，这个零件采用两侧对称的凸台定位结构，中间内凹的圆弧面是和减压阀圆柱型阀体配合的贴合面，圆弧面的曲率完全匹配对应型号减压阀的阀体外径，安装时阀体可以直接嵌入圆弧槽内，两侧的凸台刚好卡在阀体两端的定位台阶处，不需要额外设计复杂的抱紧结构就能限制阀体的径向窜动。底部的阶梯式安装边是和安装基础连接的部位，阶梯结构的设计一方面是为了避让安装基础上的凸起焊缝或者螺栓头部，另一方面可以在不增加整体零件厚度的前提下提升基座的抗弯截面模量，减少材料用量的同时保证支撑刚度。

　　做这类零件的三维建模时，首先要确认配合的减压阀阀体的实际外径尺寸，圆弧贴合面的公差要选过渡配合区间，既不能过紧导致阀体装配时卡滞，也不能间隙过大导致安装后出现旷量。两侧凸台的高度要匹配阀体两端定位台阶的高度，凸台的内侧端面要和阀体台阶端面完全贴合，限制阀体的轴向位移，凸台的边角处做了小尺寸的倒角处理，避免装配时锐边刮伤阀体表面的防腐涂层。底部安装边的螺栓孔位置要和安装基础的预留孔位完全对齐，孔位的位置度公差要控制在0.1mm以内，避免安装时出现螺栓无法穿入的问题，安装边的底面要做平面度处理，保证和安装基础接触时没有翘曲，拧紧螺栓后不会出现附加的安装应力。

　　从实际使用场景的需求出发，这类基座不需要承受过高的冲击载荷，多数应用场景下的工作载荷都是静态支撑加小幅的流体振动，所以壁厚设计不需要过度冗余，圆弧面的壁厚只要满足在1.5倍额定工作压力下不发生塑形变形即可，两侧凸台的厚度可以比圆弧面壁厚稍薄，因为凸台主要承受的是轴向的限位力，载荷水平更低。零件的边角处除了装配需要的倒角外，其余棱边都做了R0.5的圆角处理，一方面是消除加工后的锐边避免操作人员划伤，另一方面可以减少应力集中点，提升零件的疲劳寿命，毕竟管路系统长期运行时的持续振动会在应力集中处诱发裂纹。

　　建模过程中要注意几个容易出错的细节：中间圆弧面和两侧凸台的衔接处要做相切处理，不能出现生硬的棱角，否则阀体装配时会在衔接处出现线接触，导致局部压应力过大，长期使用会磨损阀体表面；底部阶梯结构的过渡处要做圆角过渡，避免阶梯位置出现应力集中，在螺栓拧紧力的作用下出现开裂；安装孔的沉头深度要匹配所用螺栓的头部高度，保证螺栓拧紧后头部不会高出安装面，影响后续周边零件的布置。

　　这类零件的加工工艺性也在建模阶段做了充分考虑，所有的加工面都是平面或者圆弧面，没有复杂的曲面结构，普通的数控铣床甚至普通铣床搭配回转工作台就能完成加工，不需要特殊的工装夹具，适合教学场景下的学生实操练习，也能满足小批量配套生产的成本控制要求。零件的材料一般选用普通的Q235结构钢即可，表面做喷塑或者发黑处理就能满足常规工况下的防腐要求，如果是用在有腐蚀性流体的管路场景，也可以更换为304不锈钢材料，不需要修改结构尺寸就能直接适配。

　　在阀组整体装配时，这个基座先通过底部的螺栓固定在安装支架或者管路上，之后将减压阀阀体嵌入中间的圆弧槽内，再通过两侧的压块或者卡箍将阀体压紧在基座上，整个装配过程不需要复杂的调整，依靠结构本身的定位精度就能保证阀体的安装同轴度，减少了现场安装的调试工作量。对于教学场景来说，这个零件的建模练习可以帮助初学者掌握拉伸、切除、圆角、倒角这些基础的三维建模命令，也能理解机械设计中配合面设计、公差选择、工艺性考量的基本逻辑，是非常适合入门阶段练习的典型结构件。
