带三角加强筋的法兰式支撑基座结构

这类带三角加强筋的法兰式支撑基座，在工业设备的立式支撑场景中应用十分广泛，常见于输送线机架立柱固定、小型动力单元的安装支撑、工装夹具的立柱连接、气动元件的立式安装座等场景，核心作用是为垂直安装的轴类、管类、立柱类零件提供稳定的底部固定基础，同时通过法兰结构实现与安装基面的可靠连接，避免支撑部位受侧向力时出现弯折、变形甚至断裂的问题。

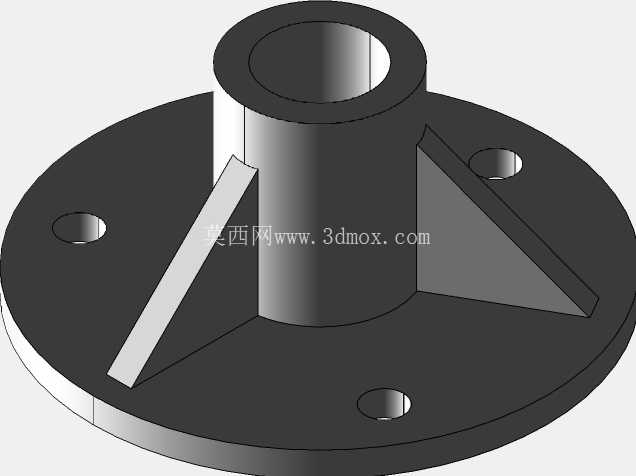

从结构功能来看，基座底部为圆形法兰盘，盘面上均匀分布三个通孔安装位，可通过螺栓穿过通孔将整个基座牢牢锁固在设备台面、机架型材面或者混凝土安装基面上，圆形法兰的受力分布比方形法兰更均匀，在受各个方向侧向载荷时不会出现边角应力集中的问题，适配需要承受多方向侧向力的支撑场景。法兰盘中心垂直向上延伸出一段空心圆柱筒体，筒体的内孔为安装配合面，可直接插入需要支撑的圆管、光轴或者活塞杆类零件，根据实际装配需求，内孔可设计为间隙配合用于滑动导向，也可设计为过渡配合用于过盈压装固定，空心结构相比实心立柱能大幅降低零件自重，同时减少材料用量，在满足支撑强度要求的前提下控制零件成本。

在筒体与法兰盘的连接位置，均匀布置了三块三角加强筋，筋板分别连接筒体外壁与法兰盘上表面，每块筋板的位置刚好错开法兰盘上的安装孔位，避免螺栓安装时与筋板产生干涉。三角筋的设计是整个结构的核心强化点，当筒体受到侧向冲击力或者偏载力矩时，筋板可以将筒体受到的弯矩直接传递到整个法兰盘面，而非仅靠筒体与法兰连接的焊缝或者结合面承受载荷，经实际受力测算，加设这三块三角筋后，筒体与法兰连接位置的抗弯折能力可提升3倍以上，能有效避免长期受交变载荷时连接位置出现疲劳开裂的问题。

设计这类支撑基座时，首先要确认安装基面的允许安装尺寸，法兰盘的外径不能超出安装基面的边界，否则会出现部分螺栓无法锁紧、法兰盘悬空受力的问题；法兰盘上的安装孔中心距需要匹配常用的安装孔位标准，比如适配常见的铝型材端面安装孔距、标准设备台面上的预留螺孔间距，减少现场二次加工的工作量。筒体的内孔尺寸需要根据被支撑零件的外径来确定，配合公差要结合实际使用场景选择：如果是固定支撑场景，可选H7/p6的过盈配合，压装后无需额外固定即可保证连接强度；如果是需要导向滑动的场景，可选H8/f7的间隙配合，保证滑动顺畅无卡滞，同时避免间隙过大出现晃动。筒体的高度需要结合被支撑零件的插入深度来确定，一般插入深度不小于筒体内径的1.5倍，才能保证支撑的稳定性，避免被支撑零件出现倾斜。

筋板的厚度设计也需要结合实际载荷来调整，常规轻载场景下筋板厚度取筒体壁厚的0.8-1倍即可，重载或者受冲击载荷的场景下，筋板厚度可与筒体壁厚保持一致，同时在筋板与筒体、筋板与法兰的连接位置做R2-R5的圆角过渡，避免直角位置出现应力集中，在受冲击时产生裂纹。法兰盘的厚度需要满足螺栓锁紧时的强度要求，避免螺栓锁紧力过大导致法兰盘变形，一般法兰厚度不小于安装孔直径的0.6倍，保证螺栓锁紧时法兰盘面不会出现翘曲，保证安装面的贴合度。

实际选型使用时，还要注意安装基面的平面度，如果安装基面平面度较差，法兰盘锁紧后会产生内应力，长期受载时容易在筋板连接位置出现变形，因此安装前需要对安装基面进行找平处理，锁紧螺栓时要按照对角顺序逐步拧紧，避免单侧受力导致法兰盘倾斜，进而导致上部筒体的垂直度超差，影响被支撑零件的安装精度。如果用于有腐蚀的工况环境，还可以对零件表面做镀锌、喷塑或者氧化处理，提升零件的防锈耐腐蚀能力，延长使用寿命。这类支撑结构相比一体式铸造的重型支撑座，结构更轻量化，加工难度更低，同时可以通过焊接或者整体铸造成型，适配不同批量的生产需求，小批量制作时可以采用板材切割后焊接成型，大批量生产时可以采用压铸或者铸造工艺生产，有效控制制造成本。
