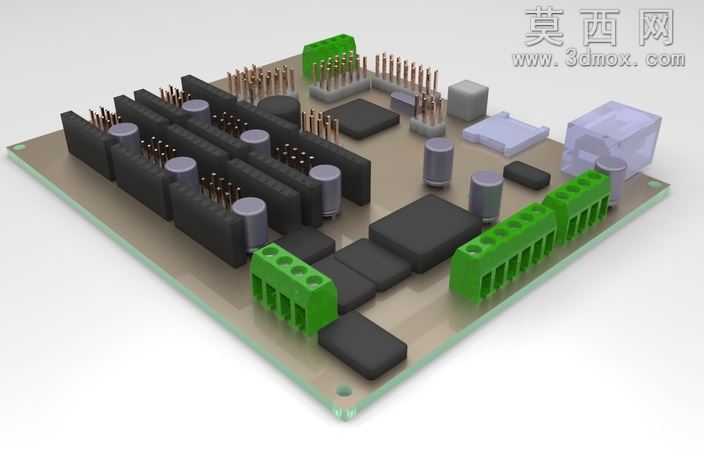

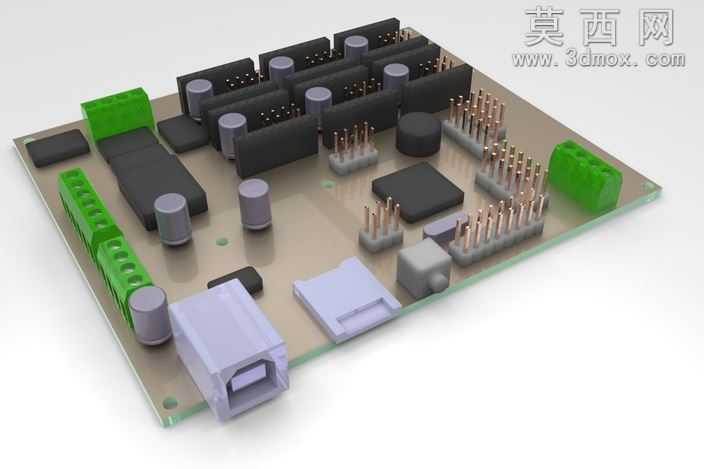

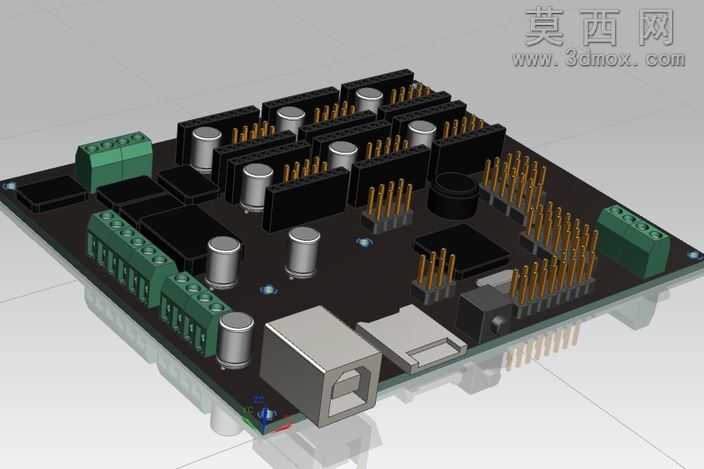

Megatronicsv2打印机主控电路板三维结构

本作品为Megatronics v2型号打印机主控PCB电路板的三维数字化模型，建模过程严格遵循真实电路板的实物尺寸与布局逻辑，完整还原了实体主控板的全部结构细节。建模阶段首先依据PCB板的实际轮廓绘制基板外形，精准还原了基板的圆角处理、安装定位孔的位置与孔径，基板采用哑光浅绿的PCB板材材质渲染，还原真实玻纤板的细腻磨砂质感，边缘做了轻微的厚度倒角处理，贴合实际PCB加工的工艺特征。板上各类电子元件均按照实物比例逐一建模排布：多组黑色排针座采用哑光硬质塑料材质，针脚部分做了金属镀锡的亮银质感处理，针脚排列整齐，间距完全符合真实接插件的规格参数；不同容值的电解电容区分了顶部灰色防爆纹与柱身深灰的材质差异，电容底部与基板的焊接贴合面做了自然的过渡处理；方形的主控芯片采用哑光黑塑封材质，表面做了细微的磨砂纹理还原，引脚部分精准还原了贴片焊接的形态；绿色的接线端子采用鲜亮的阻燃塑料材质，端子上的压线螺丝孔位、接线开口都做了细致还原；板载的USB接口采用浅灰色硬质塑料外壳，内部的金属接触片做了亮面金属质感处理，接口的插拔导向结构完整呈现；此外板上的轻触按键、SD卡座、贴片电阻电容、电源接口等元件都逐一还原了外形与安装位置，元件之间的布局间距完全匹配真实电路板的走线排布逻辑。渲染阶段采用柔和的漫反射光照方案，避免过度反光遮挡元件细节，不同材质的质感区分清晰：金属元件的冷亮质感、塑料元件的哑光质感、PCB基板的半哑光质感都得到准确呈现，整体模型完整展现了该款打印机主控板的硬件结构特征，可用于3D打印机结构展示、装配验证、教学演示等场景，建模过程中对元件干涉、安装位匹配都做了校验，确保三维结构与实物的一致性。
