集成多功便携金属多用工具结构设计

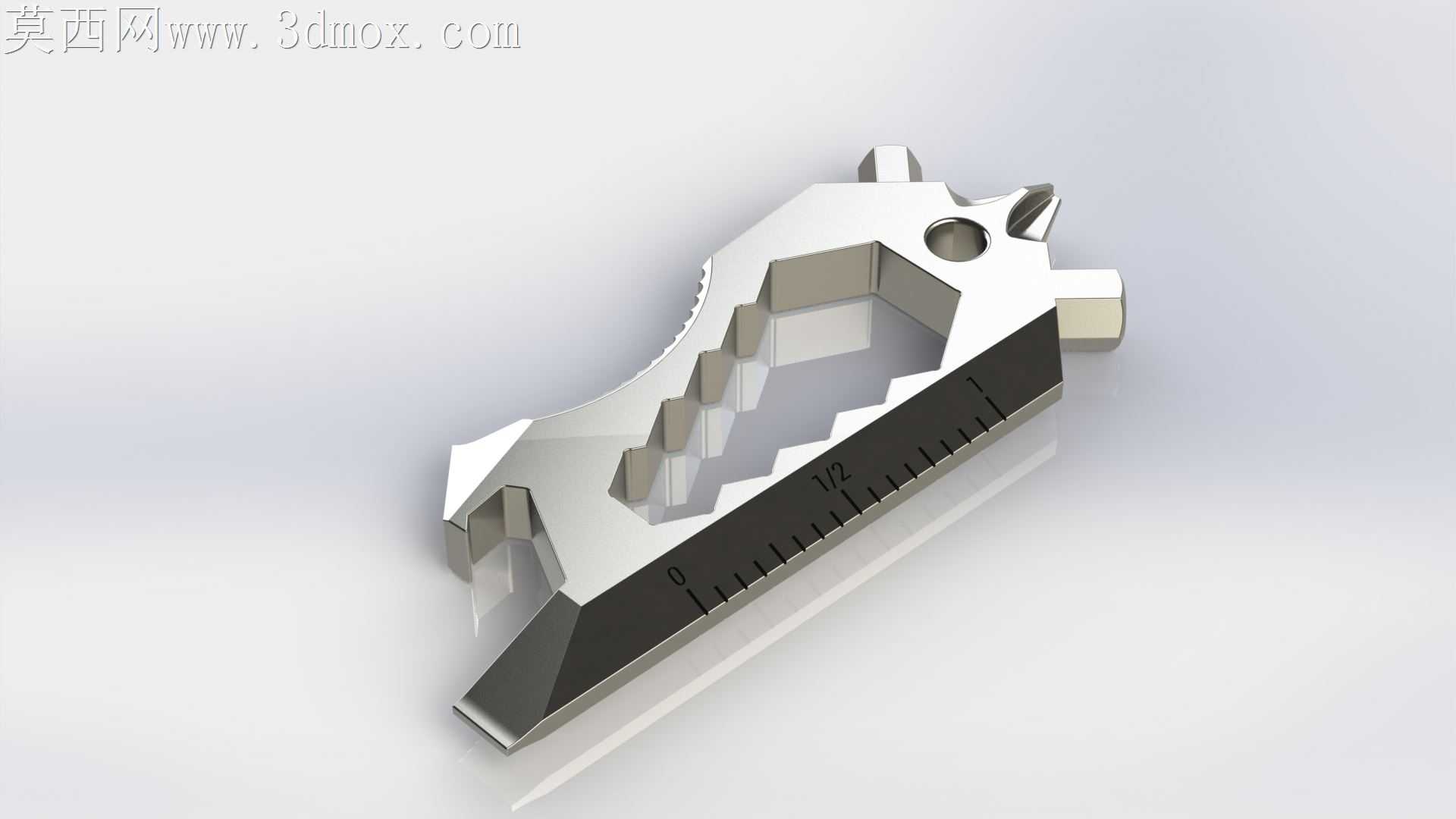

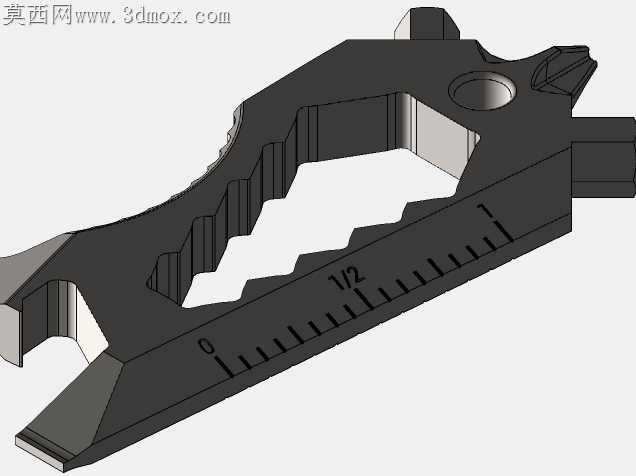

常规便携多功能工具常因功能堆叠出现刃口干涉、握持硌手、受力薄弱处断裂的加工与使用痛点，这款一体式多用工具在结构设计阶段就围绕加工适配逻辑做了全链路的取舍调整。一体线切割成型的主体没有额外拼接铆接结构，省去了多零件装配的公差累积问题，外轮廓的锯齿、扳手卡口、开瓶撬边都顺着板材走刀路径排布，没有出现小于线切割钼丝最小转弯半径的锐角死角，加工时无需二次换电极补切，一次装夹就能完成所有外轮廓成型。侧面嵌入的刻度尺做了下沉式槽位设计，刻度标识区域比主体握持面低0.3mm，日常握持摩擦不会磨掉刻度线，槽位边缘做了0.1mm的倒角过渡，不会在装配刻度条时出现刮手、卡料的问题，刻度条和主体槽位采用过盈0.02mm的公差配合，压装后无需额外点胶固定，长期震动也不会出现脱落移位。主体中部的镂空指槽没有做等宽设计，靠近扳手受力端的槽位宽度比尾部宽2mm，刚好适配成年人手指发力时的指腹形变角度，握持施力时不会出现局部压强过大硌手的问题，镂空边缘全部做了R0.5的圆弧抛边，即便是裸手快速操作也不会划伤皮肤。顶端的破窗锥做了局部加厚处理，锥尖位置的主体厚度比周边厚1.2mm，高频冲击受力时不会出现锥尖弯折、崩裂的问题，锥尖和主体的过渡曲面做了顺滑的应力分散弧面，没有直角应力集中点，热处理时该区域不会因为应力集中出现淬火裂纹。尾部的撬边做了15度的斜角收薄，既能保证撬动物体时的切入能力，又保留了足够的根部厚度，撬抬重物时不会出现卷边、断裂的问题，撬边和扳手卡口的衔接位置特意避开了主体的镂空薄弱区，受力时载荷直接传递到整块金属主体上，不会出现局部应力过载。所有功能区的排布没有出现功能干涉，使用扳手卡口时手指不会碰到刻度尺区域，使用开瓶功能时撬边不会刮到握持的手指，即便是单手操作也能快速切换不同功能，没有多余的活动结构带来的晃动、松垮问题，日常户外携带、日常维修使用都能兼顾便携性和结构强度，加工时的工序步骤比拼接式多用工具少了近六成，量产时的良品率也能得到有效提升。
