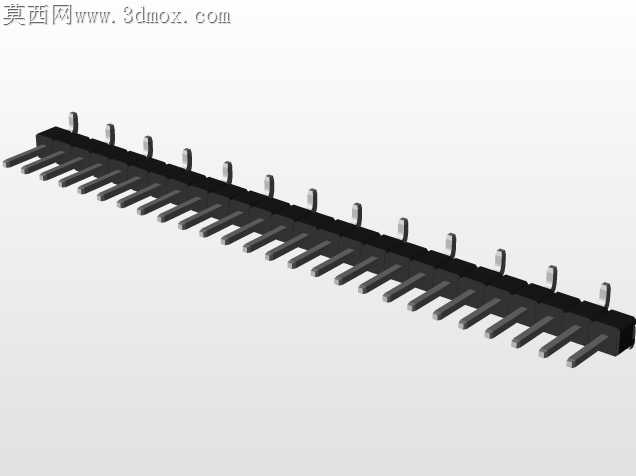

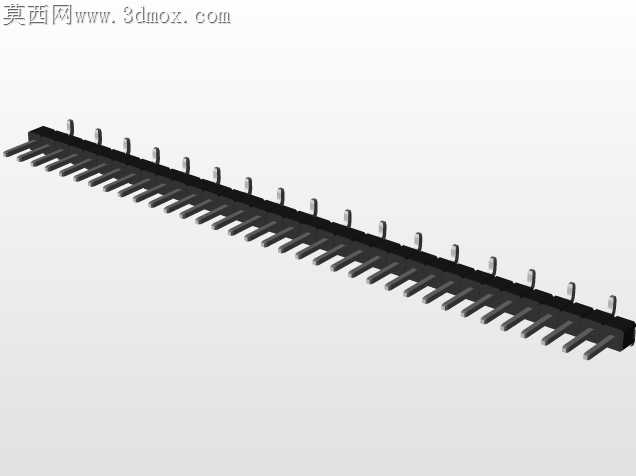

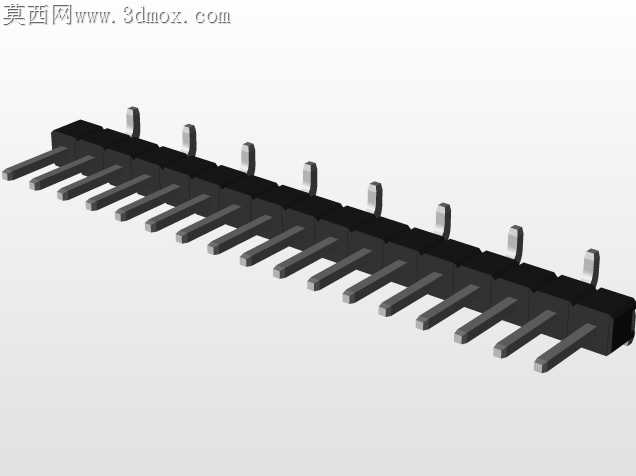

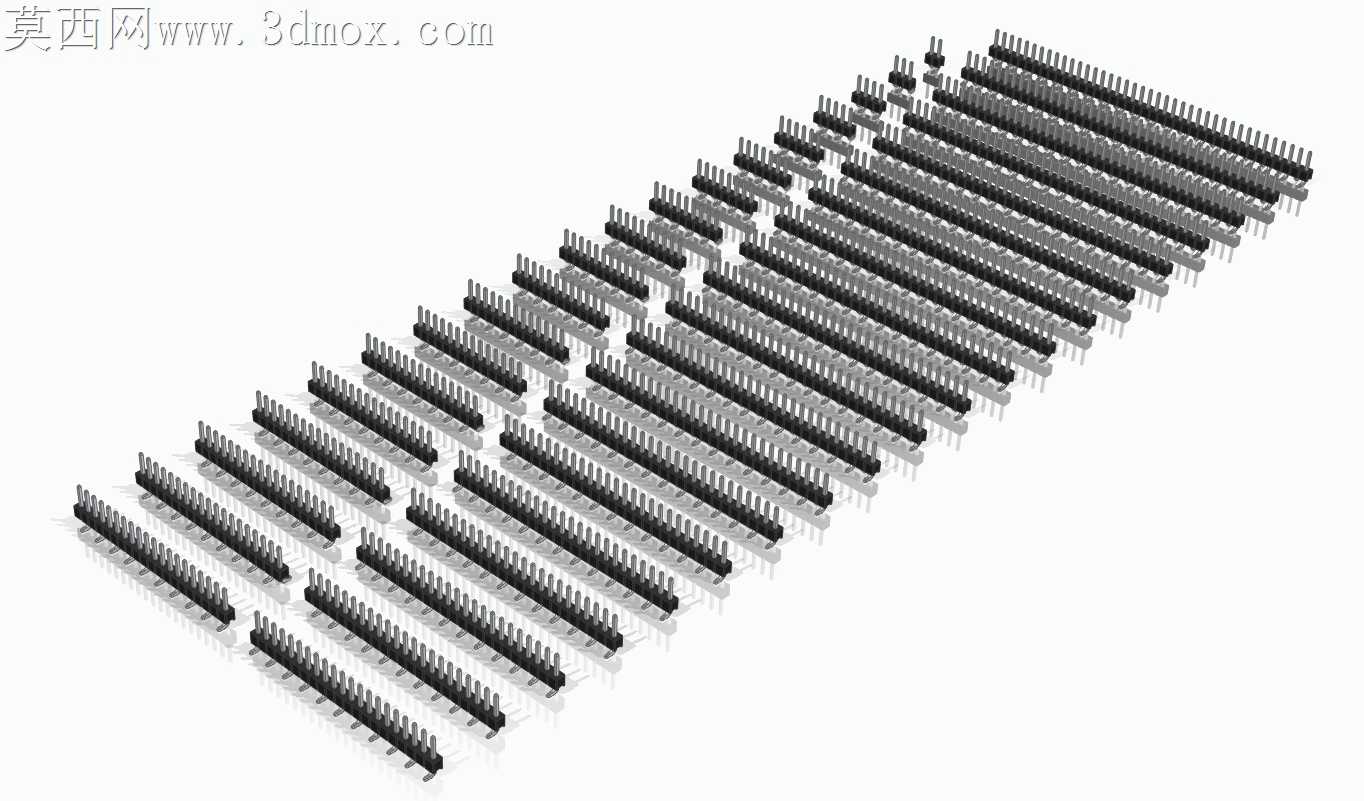

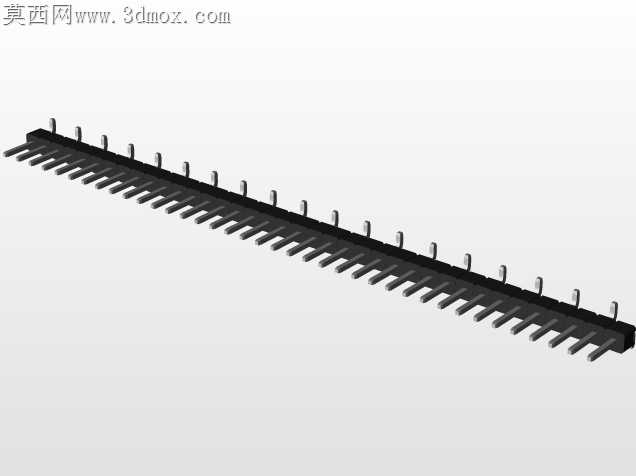

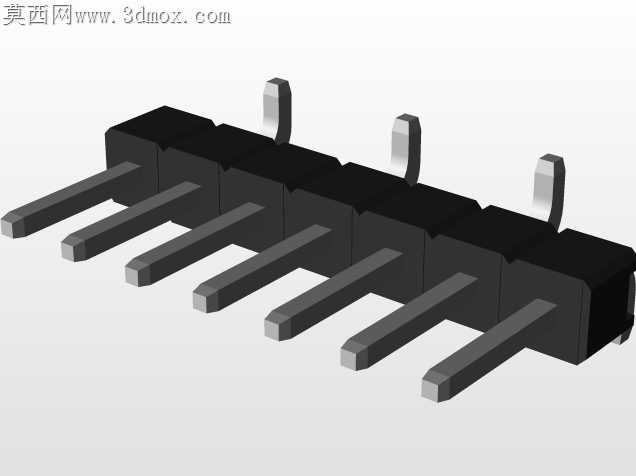

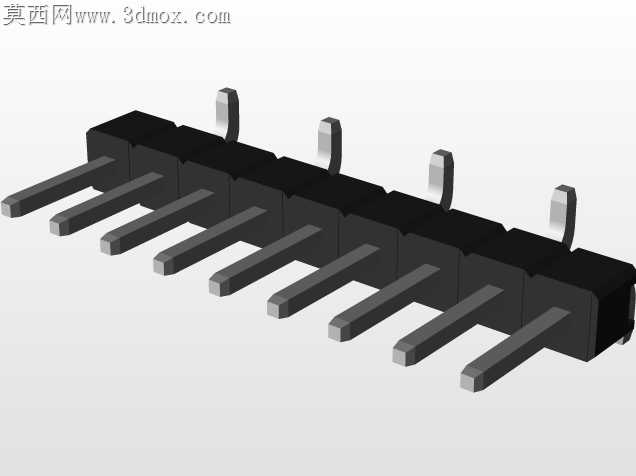

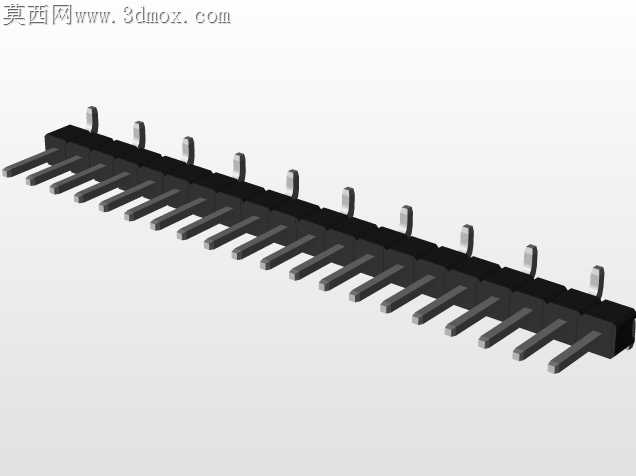

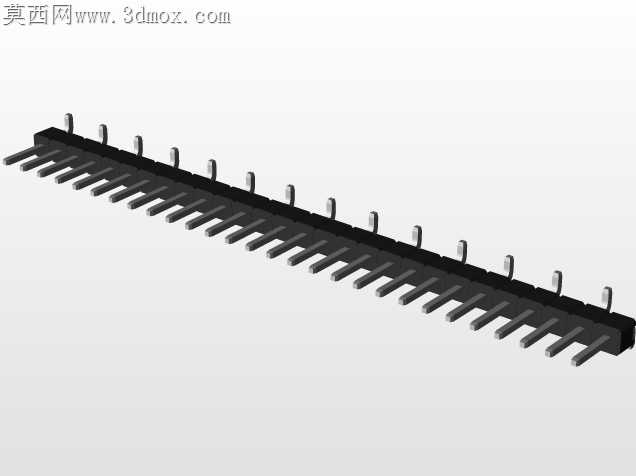

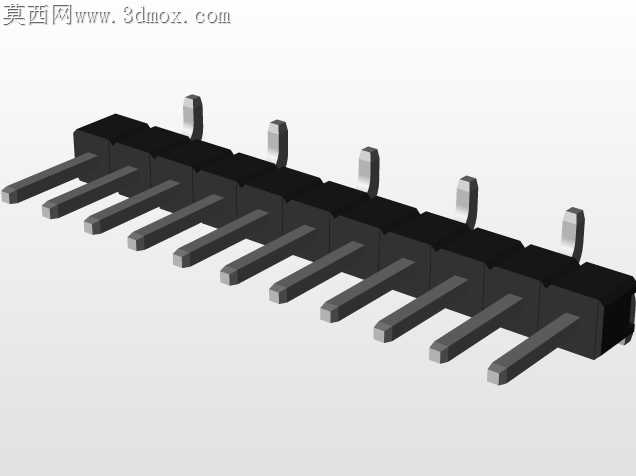

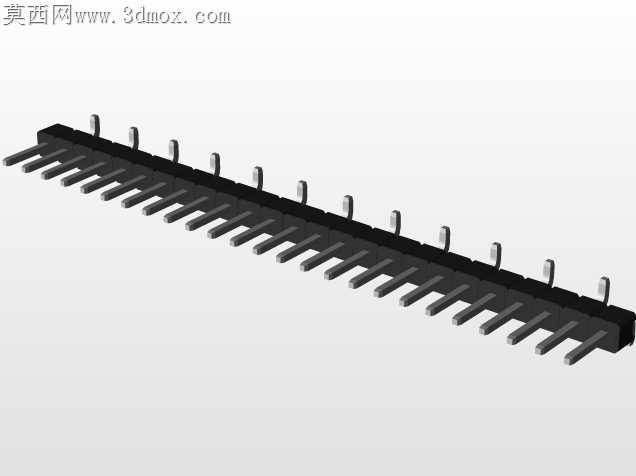

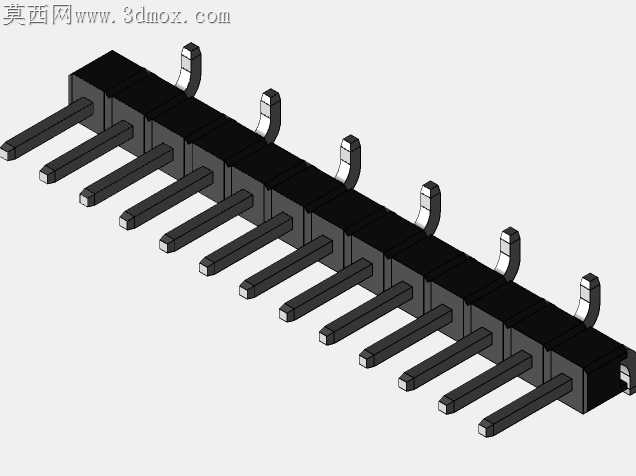

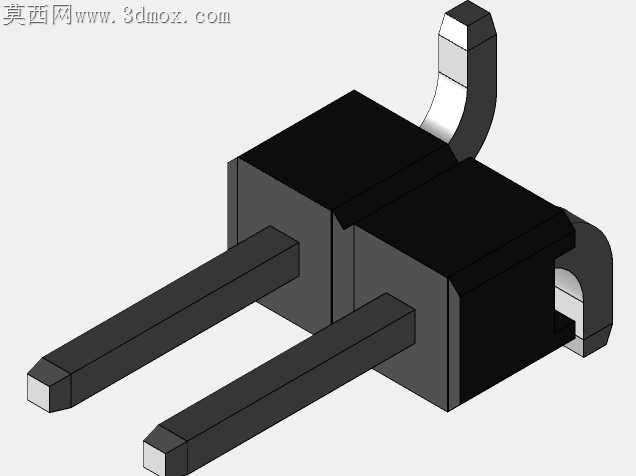

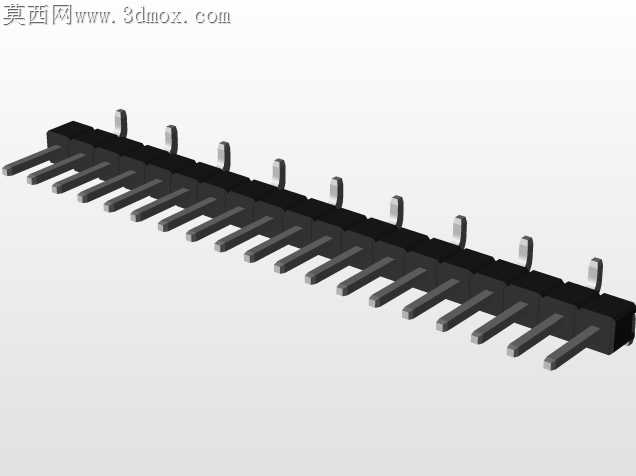

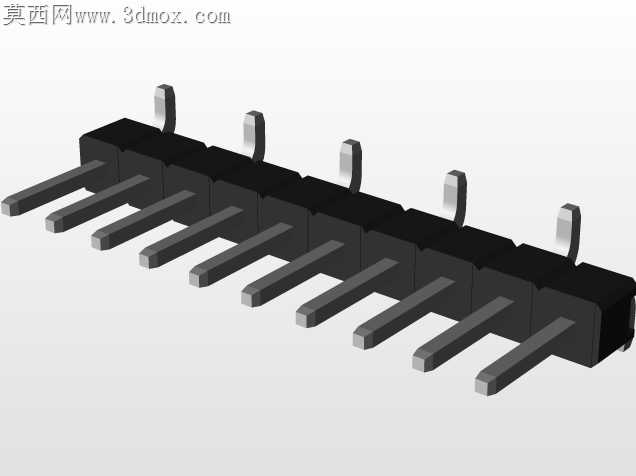

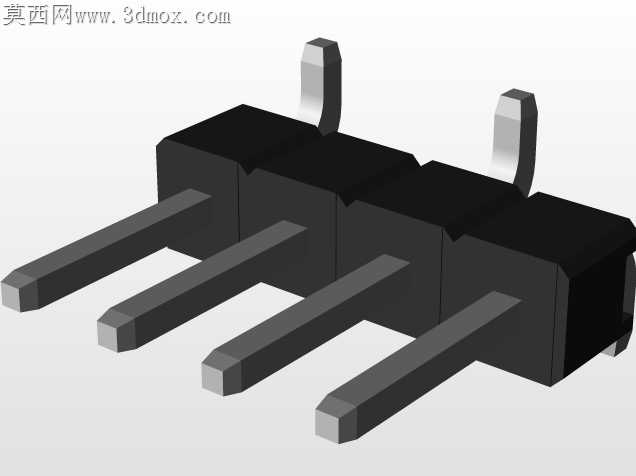

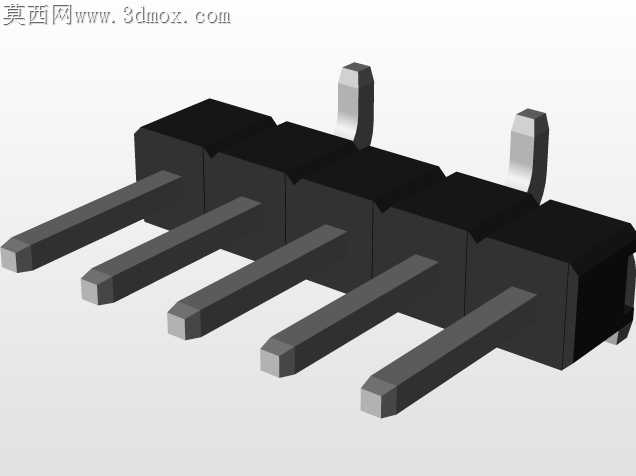

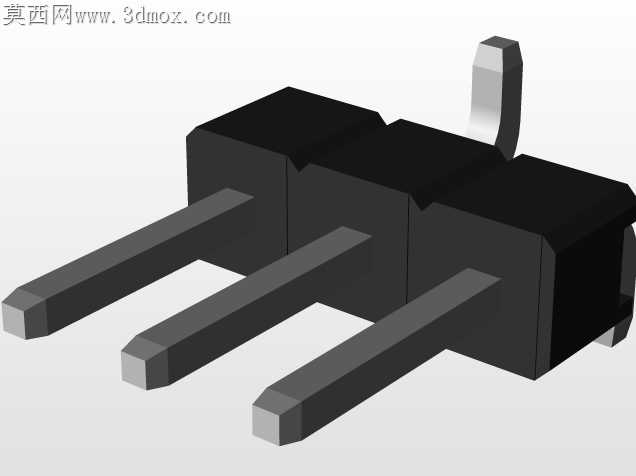

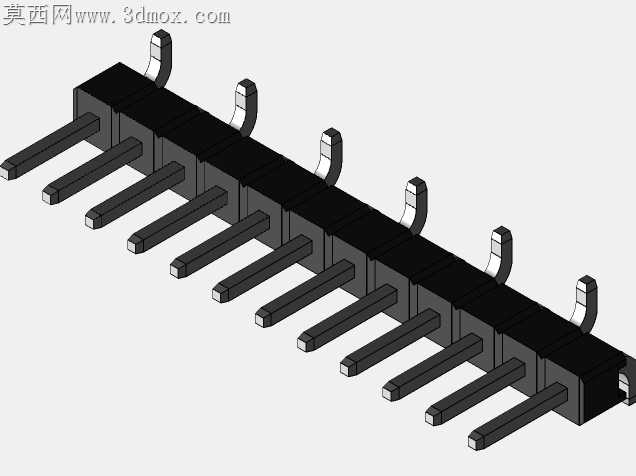

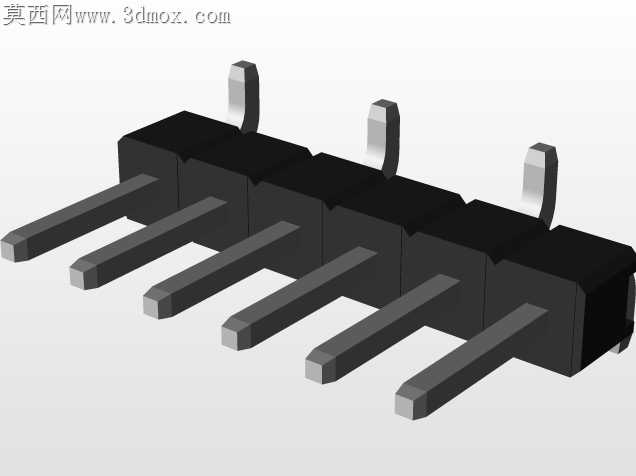

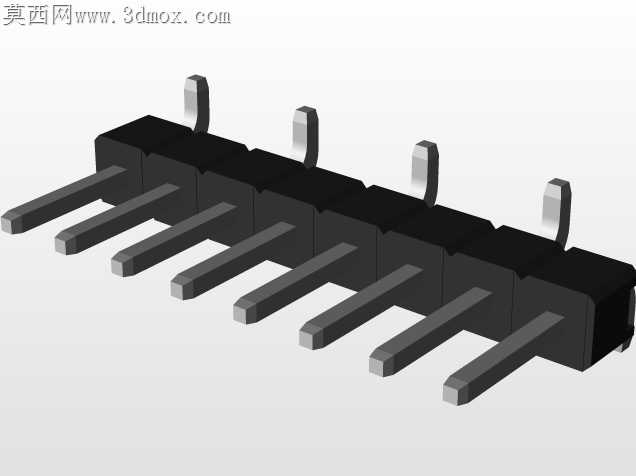

2.54mm间距单列外螺纹SMD集管结构

表面贴装类接插件在回流焊工序中最常出现的失效，莫过于塑体受热形变导致引脚共面度超差，焊后出现虚焊、立碑甚至整排引脚偏移的问题，这款2.54mm间距单列外螺纹SMD集管在结构设计阶段就针对这类加工痛点做了针对性的细节调整。常规单列排针的塑体定位筋多做在引脚单侧，过炉时塑体受热膨胀的应力没有释放空间，很容易把边缘引脚顶起0.1mm以上，超出SMT工艺允许的共面度公差范围，这款集管把每根引脚对应的定位槽做了双侧微间隙设计，塑体受热膨胀时的形变可以顺着间隙向非贴装面释放，不会挤压引脚根部造成翘曲。外螺纹段的牙距没有照搬通用连接螺纹的参数，而是根据PCB板上预留的安装孔公差做了适配，牙顶做了0.05mm的倒角处理，既可以在手工补焊对位时快速导向，也不会因为牙边过于尖锐刮伤PCB表面的阻焊层。很多同类型SMD接插件的引脚焊端只做了平整裁切，焊锡爬升时容易因为端面应力集中出现焊点开裂，这款集管的引脚焊端压出了微凹的吃锡槽，回流焊时熔融焊锡会顺着凹槽填充到引脚与焊盘的缝隙里，焊点的抗剪切强度比平切引脚高出近40%，哪怕后续对接插拔时受到侧向力，也不会把焊盘从PCB上扯落。塑体的边角没有做常规的直角处理，而是留了0.2mm的圆角，贴片机吸嘴取料时不会因为直角处的微小毛刺造成真空泄漏，取料成功率可以稳定在99.8%以上，适配高速SMT产线的连续生产节奏。引脚之间的间距公差控制在±0.03mm以内，哪怕是多排集管并排贴装在同一块PCB上，后续对接外螺纹连接件时也不会出现孔位错位、拧入卡顿的问题，不需要后期人工掰动引脚校正位置，减少产线的返修工时。塑体选材上匹配无铅回流焊的峰值温度要求，260℃高温下持续10秒不会出现塑体软化、引脚移位的问题，外螺纹段的金属基材和引脚做了同材质镀层处理，不会因为两种金属电位差在潮湿工况下出现电化学腐蚀，长期使用的接触稳定性更有保障。
